申請日2013.10.29

　　公開(公告)日2014.03.05

　　IPC分類號C01B31/04; B01J20/20; C02F1/58; B01J20/30; C02F1/28; B01J20/28

　　摘要

　　本發明公開了一種氧化石墨烯(graphene oxide，GO)和磁性復合材料的制備方法及其水處理應用。GO和磁性復合材料是通過將膨脹石墨制備的氧化石墨烯和磁性納米顆�；旌虾笠怨矁r鍵連接獲得。本發明的原理是通過氧化石墨烯的羧基和磁性顆粒的包裹層末端氨基發生反應。本發明的最終結果使得磁性顆粒吸附在氧化石墨烯的表面，形成復合材料。在凈水應用中，能有效吸附有機染料、砷、多溴芳烴等污染物。

　　權利要求書

　　1.一種氧化石墨烯的材料，其特征在于該材料為下述式(Ⅰ)通式的化合物

　　式(I)

　　其中氧化石墨烯的邊緣多為羧基和羥基，而內部多為環氧基和羥基。

　　2.一種如權利要求1所述的一種GO和磁性復合材料的制備與水處理應用的制備方法，其特征在于這類材料的制備方法包括以下步驟：

　　a.用濃硫酸、硝酸鈉和高錳酸鉀氧化石墨，得到氧化石墨烯。

　　b.取磁性顆粒溶液與氧化石墨烯混合超聲，并加入EDC和NHS超聲;得到GO和磁性顆粒復合的材料。

　　3.根據權利要求2所述的一種GO和磁性復合材料的制備與水處理應用制備方法，其特征在于步驟a所述氧化石墨烯為經過濃硫酸氧化膨脹石墨后的產物。

　　4.根據權利要求3所述的一種GO和磁性復合材料的制備與水處理應用制備方法，其特征在于步驟a所述是對石墨進行兩次氧化。

　　5.根據權利要求2或3或4所述的一種GO和磁性復合材料的制備與水處理應用制備方法，其特征在于步驟b所述磁性顆粒與氧化石墨烯在水中與EDC和NHS超聲混合。

　　6.權利要求1或2或3或4在水處理中的應用，其特征在于，將權利要求1應用于水處理中。

　　說明書

　　一種GO和磁性復合材料及其制備與在水處理中的應用

　　技術領域

　　本發明涉及一種GO和磁性復合材料的制備與水處理應用制備領域，具體涉及氧化石墨烯 和磁性復合所得的產物用于處理水中的砷、多溴芳烴和有機染料等有毒物質以及多溴聯苯等 有機物領域。

　　背景技術

　　現在，全世界每年約有4200多億立方米的污水排入江河湖海，污染了5.5萬億立方米的 淡水，這相當于全球徑流總量的14%以上。世界水資源的構成：地球上水占70%的面積，其 中海水占97.3%，可用淡水只有2.7%。在近3%淡水中77.2%存在雪山冰川中，22.4%為土壤中 和地下水(降水與地表水滲入)。只有0.4%為地表水，地表水指河流、湖泊、冰川等水體。 人口數量的幾何增長、現代工業廢水的亂排亂放、城市垃圾、農村農藥噴灑等等，造成本來 已是極少的淡水資源加劇短缺，無法為人所用。據統計，目前水中污染物已達2千多種 (2221)主要為有機化學物、碳化物、金屬物，其中自來水里有765種(190種對人體有害， 20種致癌，23種疑癌，18種促癌，56種致突變：腫瘤)。

　　日趨加劇的水污染，已對人類的生存安全構成重大威脅，成為人類健康、經濟和社會可 持續發展的重大障礙。據世界權威機構調查，在發展中國家，各類疾病有80%是因為飲用了 不衛生的水而傳播的，每年因飲用不衛生水至少造成全球2000萬人死亡，因此，水污染被 稱作"世界頭號殺手"。水體污染影響工業生產、增大設備腐蝕、影響產品質量，甚至使生產 不能進行下去。水的污染，又影響人民生活，破壞生態，直接危害人的健康，損害很大。

　　針對目前水污染的嚴重現象，研究水體凈化成為熱點和關鍵。一般廢水的處理方法大致 可分為物理法、化學法及生物法三大類。物理法是將廢水處理方法的選擇取決于廢水中污染 物的性質、組成、狀態及對水質的要求。利用物理作用處理、分離和回收廢水中的污染物。 例如用沉淀法除去水中相對密度大于1的懸浮顆粒的同時回收這些顆粒物�；瘜W法是利用化 學反應或物理化學作用回收可溶性廢物或膠體物質，例如，中和法用于中和酸性或堿性廢 水;萃取法利用可溶性廢物在兩相中溶解度不同的“分配”，回收酚類、重金屬等;氧化還 原法用來除去廢水中還原性或氧化性污染物，殺滅天然水體中的病原菌等。生物法是利用微 生物的生化作用處理廢水中的有機物。例如，生物過濾法和活性污泥法用來處理生活污水或 有機生產廢水，使有機物轉化降解成無機鹽而得到凈化。浮選法(或氣浮法)可除去乳狀油 滴或相對密度近于1的懸浮物;過濾法可除去水中的懸浮顆粒;蒸發法用于濃縮廢水中不揮 發性的可溶性物質等。

　　砷，原子序數33，是一種非金屬元素。在自然界普遍存在。然而，砷對于人類健康的 致命的影響一直受到人們的關注。在無機的砷化物中，砷酸鹽和亞砷酸鹽被認為是更加有毒 性的。砷酸鹽主要存在于水中，而亞砷酸鹽主要存在于地下水中。飲用水中含有的砷對于人 類健康再說，已經成為世界上一個主要的公眾問題，特別實在孟加拉共和國、印度、美國、 中國、墨西哥、智利等。世界衛生組織(WHO)為大多數國家規定了一個臨時的標準，將 0.01mg和L的濃度作為飲用水中砷的標準濃度。因此，對于砷的去除工作，急需一中生態 友好的、簡單經濟的技術。就目前而言，砷的去除方法有凝結、吸附、離子交換、膜分離等 方法。概括而言，凝結和吸附這兩種方法相比較而言，更加的有效率，但同時也浪費成本， 特別是當一些吸附劑，既不便宜，又不可再生。

　　芳香多溴、多鹵素化合物，是一種重要的有機化合物。多存在于電子電器產品中。溴化 阻燃劑是普遍使用的工業化學制劑,被廣泛用于印刷電路板、塑料、涂層、電線電纜及樹脂 類電子元件中。多溴聯苯也屬于持久性有機污染物的一種，它在環境中的殘留周期長，難分 解，不易揮發，易在生物以及人體脂肪中蓄積，對人體的主要危害為影響免疫系統、致癌、 損害大腦及神經組織等，光化學降解是環境中多溴聯苯的重要歸趨之一。由于多溴聯苯具有 持久性有機污染物的特征，全球研究人員對其越來越重視，對其源匯、殘留含量、存在形 式、發展趨勢、以及環境行為、對人類健康和環境的影響、排放量的減少和消除等問題的研 究已成為當前環境科學的一大熱電。它們的主要的污染途徑有兩種：第一，直接接觸，這一 點一般針對能夠接觸到芳香多溴、多鹵素化合物的人;第二，間接接觸，大氣、水體、土壤 中痕量的多溴聯苯可通過食物鏈最終進入人類的食物，或者多溴聯苯附著在大氣顆粒物上， 特別是PM10和PM2.5，隨著呼吸進入人體內。所以，多數人接觸多溴聯苯的方式是通過食 物獲得。而這些途徑中，最主要的則是水。

　　目前，Kai Zhang等人已經在氧化石墨烯的基礎上，與氫氧化鐵進行復合的材料已經用 于去除飲用水的砷的實驗上。但是這個實驗還存在著一些缺點。第一，這種復合材料比較難 以分離，用這種復合材料吸附砷之后，很難將復合材料和砷從水中分離出來，吸附之后的水 也無法直接進行循環利用。使得這個方法得不到有效的實際應用。而本發明所用的磁性顆 粒，可以和氧化石墨烯結合，通過磁鐵吸引，聚集在一邊，一方面能夠達到吸附砷的效果， 另一方面，可以很好的回收，剩下的水更便于后期凈化。第二，他們的實驗要求pH在4-9 之間，超過8之后，它的除砷能力會隨著pH的增加而減弱。而如果溶液呈酸性，這種復合 材料的效果幾乎沒有。也就是說，他們對于pH有一定的選擇性。

　　發明內容

　　技術問題：本發明的目的是開發出一種氧化石墨烯和磁性顆粒復合的材料;并且制備簡 便，成本低廉，方便操作的凈水材料。同時，拓展部分凈水處理應用。

　　技術方案：本發明，一種GO和磁性復合材料的制備與水處理應用，其原理是，氧化石 墨烯和磁性顆粒通過羧基和氨基進行復合，制備出氧化石墨烯和磁性顆粒混合的復合材料。

　　氧化石墨烯的材料，材料為下述式(Ⅰ)通式的化合物

　　其中氧化石墨烯的邊緣多為羧基和羥基，而內部多為環氧基和羥基。氧化石墨烯和磁性 顆�；旌�，使得磁性顆粒的氨基可以和氧化石墨烯的羧基結合。

　　制備方法包括以下合成步驟：

　　1).用濃硫酸、硝酸鈉和高錳酸鉀氧化膨脹石墨，得到一次氧化的氧化石墨烯;

　　2).將得到的一次氧化的氧化石墨烯，加入濃硫酸和濃硝酸進行二次氧化，得到二次氧 化的氧化石墨烯;

　　3).將得到的二次氧化石墨烯溶液取出四份，每份2mL;

　　4).向這4份氧化石墨烯溶液中分別加入10mg的NHS，超聲半小時;

　　5).將6mL的磁性納米顆粒溶液按1:2:4:8的比例，同樣分成4份，每份為0.4mL， 0.8mL，1.6mL和3.2mL。

　　6).將這四份磁性納米顆粒溶液分別加入到2mL的氧化石墨烯溶液中中，超聲半小時。

　　7).最后分別加入20mg的EDC，超聲半小時。

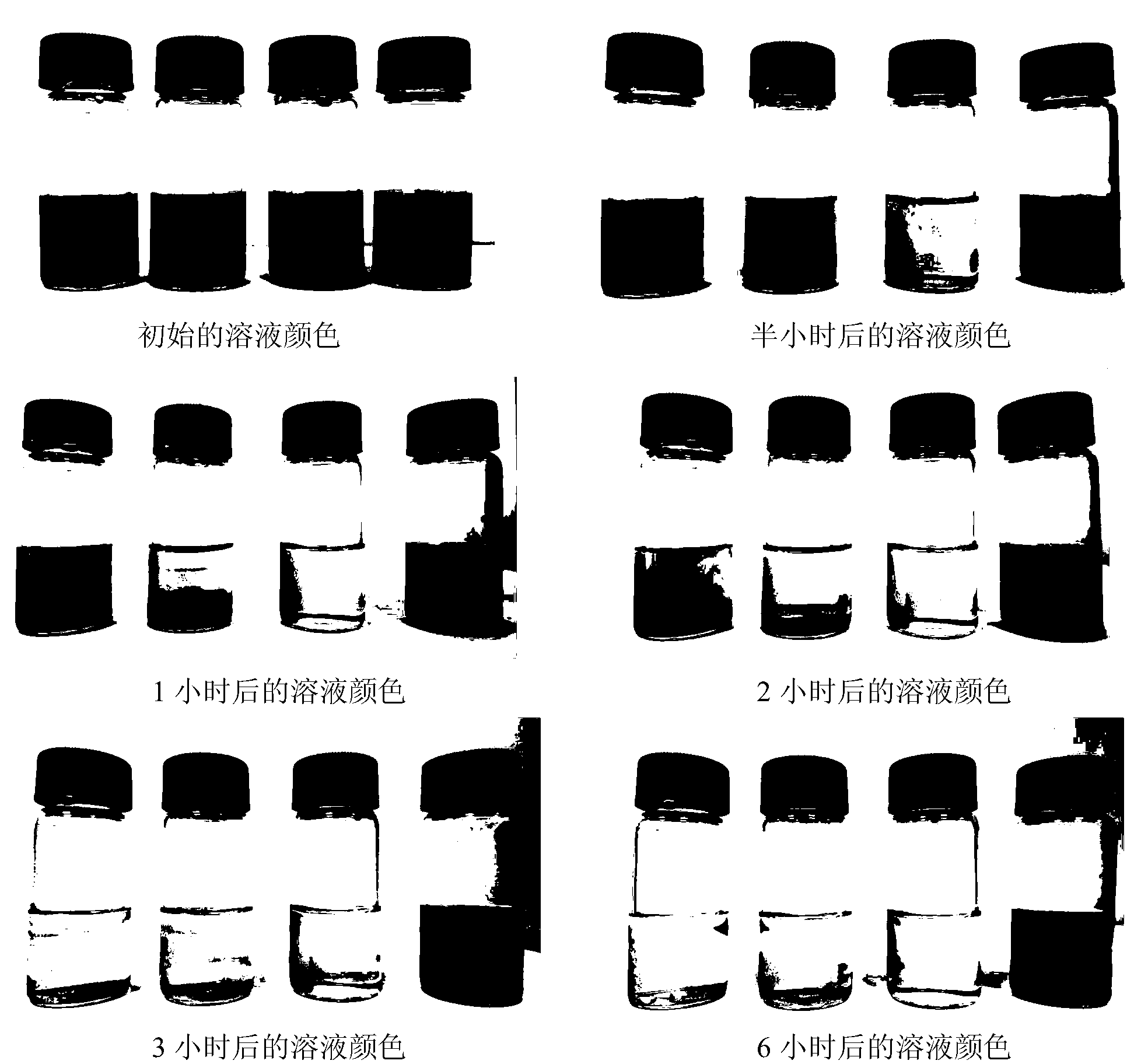

　　有益效果：與現有技術相比，本發明的GO和磁性復合材料的制備與水處理應用，使得 氧化石墨烯的羧基和磁性納米顆粒的氨基通過NHS和EDC兩種試劑進行復合，既可以通過 氧化石墨烯凈化水，也同時可以利用磁性顆粒的磁性來將該復合材料聚集，從而能夠得到剩 下的干凈的水，避免常規凈水使用吸附材料難以沉淀分離的問題。

　　本發明得到了GO和磁性復合材料，通過透射顯微鏡等對化合物結構進行了表征。

　　本發明所用的磁性顆粒為氧化鐵，它呈現中性，對于水的要求不高，不管溶液是酸性還 是堿性，都可以適用，而且不會被溶液影響。而氧化石墨烯和氫氧化鐵的復合材料還存在一 個不能被忽略的問題，就是它們的二次污染。用這種復合材料除砷凈水之后，不能保證剩下 的水溶液的危害，溶液中可能有殘留的其他雜質，也可能有其他殘留的氫氧化鐵，或者是其 他不可知因素。而本發明所研究的復合材料，可以做到有效地去除水中有害物質，如砷之 外，也能保證剩下的水溶液的質量，將危害盡可能地降到最低。

　　本發明的GO和磁性復合材料，具有良好的穩定性、合成步驟簡單，成本低廉的優點， 是一種性能優異的凈化水的材料。
