申請日2013.10.29

　　公開(公告)日2014.04.16

　　IPC分類號C02F1/44; C02F103/16; C02F101/20

　　摘要

　　帶有管式膜過濾組件的電鍍廢水處理裝置，包括處理水池，處理水池中裝置浸沒式膜過濾組件，膜過濾組件分別與管道輸送系統連接，處理水池中還安裝有曝氣裝置，所述膜過濾組件由管式膜過濾單元構成，所述管式膜過濾單元外圍有一個敞開式框架，框架面上密封裝置管式過濾膜，框架上有出水管。所述各管式膜過濾單元相互平行。所述各管式膜過濾單元的出水管通過框架相通連接構成總出水管。各管式膜過濾單元的出水管通過集水管與自吸水泵連接�？偝鏊�管上安裝有水質分析儀。本實用新型工作效率高，運行能耗低，占地面積小，適用于半導體電鍍、化學鍍等生產過程中產生的含有重金屬離子廢水的回收處理。

　　權利要求書

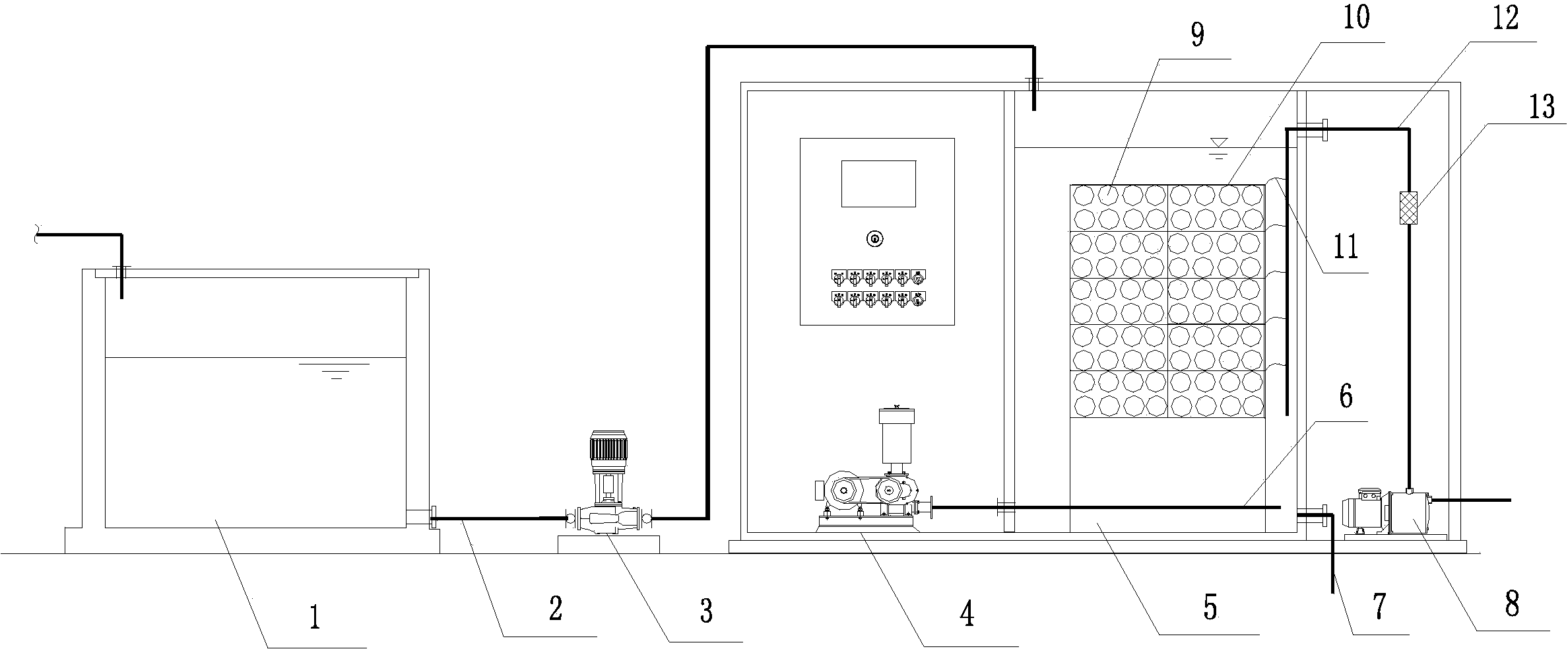

　　1.一種帶有管式膜過濾組件的工業廢水處理裝置，其包括處理水池(5)， 處理水池(5)中浸沒裝置有膜過濾組件(10)，膜過濾組件(10)分別與管道 輸送系統連接，處理水池(5)中還安裝有曝氣裝置，其特征在于：所述膜過 濾組件(10)由管式膜過濾單元(9)構成，所述管式膜過濾單元(9)外圍有 一個敞開式框架，框架面上密封裝置管式過濾膜，框架上有出水管(11)。

　　2.按權利要求1所述帶有管式膜過濾組件的工業廢水處理裝置，其特征 在于：所述管式膜過濾單元(9)的材料為陶瓷或PE。

　　3.按權利要求1所述帶有管式膜過濾組件的工業廢水處理裝置，其特征 在于：所述各管式膜過濾單元(9)相互平行。

　　4.按權利要求1所述帶有管式膜過濾組件的工業廢水處理裝置，其特征 在于：所述各管式膜過濾單元(9)的出水管(11)通過框架相通連接構成總 出水管(12)，并與自吸水泵(8)連接。

　　5.按權利要求4所述帶有管式膜過濾組件的工業廢水處理裝置，其特征 在于：所述總出水管(12)上安裝有水質分析儀(13)。

　　6.按權利要求1所述帶有管式膜過濾組件的工業廢水處理裝置，其特征 在于：所述曝氣裝置由膜過濾組件下方安裝的帶有曝氣孔的曝氣管(6)與鼓 風機(4)輸出端的壓力氣連接構成。

　　說明書

　　帶有管式膜過濾組件的工業廢水處理裝置

　　技術領域

　　本實用新型涉及工業污水處理設備，尤其涉及帶有管式膜過濾組件的工業 廢水處理裝置，適用于電鍍、化學鍍、半導體封裝等生產過程中產生的含有重 金屬離子廢水的回收處理。

　　背景技術

　　電鍍、化學鍍、半導體封裝等工業都是十分依賴水資源的行業，也是高耗 水、高污染的行業，尤其在水資源有限、水環境污染日益加劇的情形下，限水、 缺水、治水對企業的生產營運產生巨大壓力。因此，對這些生產企業節約用水 以及污染的有效治理的研究與實踐，有助于提升用水效益，降低用水成本，減 輕環境污染。目前，節約用水、中水回用、廢水的回收利用已成為這些業者應 對上述情況的重要措施，特別是廢水的回收利用，既能減少對水資源的需求， 又能降低生產成本，同時也減少對環境的污染。

　　在半導體封裝過程中需要使用電鍍工藝。芯片在電鍍后要進行清洗，該過 程中會產生電鍍清洗廢水。由于電鍍中使用到一些金屬，因此電鍍清洗廢水中 會存在金屬離子的排放，如鈦(Ti)、鉻(Cr)、鉛(Pb)、錫(Sn)、鎳(Ni)、 銅(Cu)、鋅(Zn)、鋁(Al)等。在電鍍或化學鍍生產中鍍件清洗根據不同 需要，選擇的鍍液也不同。因此，其主要污染物為：酸和堿、及Ti、Cr、Pb、 Sn、Ni、Cu、Zn、Al等金屬離子，表面活性劑和光亮劑等。上述廢水水質詳見 表1：

　　表1：廢水水質

　　表1中，SS為固體懸浮物濃度值，CODCr為化學需氧量。從表1可見，三 部分廢水水質很復雜，尤其是高濃度的重金屬離子及高濃度的極細懸浮顆粒很 難去除，這類廢水毒性較大，有些還含致癌、致畸、致突變的劇毒物質， 對人類危害極大。因此，對上述廢水必須認真進行回收處理，做到消除或 減少其對環境的污染。

　　在現有技術中，含重金屬離子的廢水處理目前大多采用化學還原、沉淀、 吸附、微電解、蒸發以及離子交換等方法，這些傳統的廢水處理工藝中，(1)需 要使用大劑量的氫氧化鈉、絮凝劑等，處理過程中產生大量的有害重金屬污泥; (2)處理系統占地面積大，流程繁瑣;(3)操作復雜，由于這部分生產廢水水 質不穩定，導致出水水質不穩定，從而無法直接回收利用水資源�，F(xiàn)有技術中， 也有涉及膜過濾法處理電鍍廢水的專利，其名稱為《電鍍廢水處理零排放的膜 分離方法》，申請?zhí)枮?3157655.9，其公開號為CN1590322，公開日為2005 年3月9日。該專利公開的電鍍廢水處理方法采用一級納濾膜過濾，二級苦咸 水反滲透膜過濾，三級海水反滲透膜過濾，流程繁瑣，運行能耗很高，水的回 用率較低，僅為70%左右。在本申請人的另一份名稱為《一種納濾法處理電 鍍廢水的清潔生產方法》，申請?zhí)枮?00610096133.9，其公開號為CN1935678， 公開日為2007年3月28日的專利申請中，主要采用了國際先進的納濾膜對二 價以上金屬離子進行截留濃縮，膜透過液直接回用于鍍件漂洗，運行費用比之 前的方法有所降低，流程簡單，操作方便，投資小，但是納濾膜過濾的操作壓 力為1.8～2.2MPa，運行能耗較高。

　　上述的水處理方法存在著處理設施結構龐大復雜、占地面積大、投資和運 行能耗高的問題，而且處理過程通常需添加多種化學藥劑，以實現金屬離子沉 淀和固體顆粒絮凝沉淀，從而在處理過程中產生大量有害污泥。而近年的膜法 處理電鍍廢水，其選用的膜過濾系統主要為反滲透、納濾系統，需要加壓過濾， 運行能耗高，維護費用高。

　　實用新型內容

　　本申請人針對上述的問題，進行了研究改進，提供一種帶有管式膜過濾組 件的工業廢水處理裝置，能有效去除電鍍、化學鍍、半導體封裝等生產過程中 產生的含有重金屬離子廢水中的各種雜質，真正實現廢水資源化，而且水的回 用率高，運行能耗低，處理系統占地小、安全、可靠。

　　本實用新型的技術方案如下：

　　帶有管式膜過濾組件的電鍍廢水處理裝置，其包括處理水池，處理水池中 裝置浸沒式膜過濾組件，膜過濾組件分別與管道輸送系統連接，處理水池中還 安裝有曝氣裝置，所述膜過濾組件由管式膜過濾單元構成，所述管式膜過濾單 元外圍有一個敞開式框架，框架面上密封裝置管式過濾膜，框架上有出水管。

　　進一步的：

　　所述各管式膜過濾單元相互平行。

　　所述各管式膜過濾單元的出水管通過框架相通連接構成總出水管。

　　所述各管式膜過濾單元的出水管通過集水管與自吸水泵連接。

　　所述總出水管上安裝有水質分析儀。

　　所述曝氣裝置由膜過濾組件下方安裝的帶有曝氣孔的曝氣管與鼓風機輸 出端的壓力氣連接構成。

　　本實用新型的有益技術效果是：

　　1、回收水質完全達到和優于國家關于《城市污水再生利用工業用水水 質》(GB/T19923-2005)、《城市污水再生利用城市雜用水水質》(GB/T18920-2002) 標準，可直接回用作生產洗滌用水、廠區綠化、消防補充用水、冷卻塔補充用 水等;2、管式膜過濾裝置具有物理截留或截留篩分效應，其平均孔徑膜的過 濾孔徑為0.1μm～5μm，管式膜流道10mm～25mm，材料為耐化學性很強的陶 瓷、PE等有機膜，能有效地截留較小的固體組分;3、抽吸式過濾，采用自 外向內的外壓式過濾，過濾時跨膜壓差小于20KPa，運行能耗低;4、膜通量 大，采用曝氣的方式在膜表面的平行方向形成氣水流，而污水在膜的垂直方向 過濾出水，這樣可以有效膜面的清潔度，膜通量大而穩定，單位面積內膜通量 是納濾、反滲透的5～10倍;5、產水率高，由于膜組件經過工藝改良為浸沒 式，其抗污染能力大大增強，不需要反沖洗，且排污周期長，產水率大于98%; 6、濃縮后的污泥無毒、無害，易處理。7、系統占地面積小，由于其采用浸 沒式結構，設備占地面積小，設備緊湊，易自控，可連續操作。
