申請日2013.10.29

　　公開(公告)日2014.02.19

　　IPC分類號G05B19/418

　　摘要

　　本發明公開了一種基于PLC的污水處理控制系統，包括中央控制室、第一PLC控制站1，第二PLC控制站2，第三PLC控制站3和第四PLC控制站4，電源模塊，通訊模塊，中央控制室和PLC控制站通過以太網連接，實現中央控制室的控制命令通過網絡傳送到PLC的測控終端，實施各控制站的檢測和控制，采用本處理控制系統，成本低，大大提高了污水處理效率，有很好的經濟效益。

　　權利要求書

　　1.一種基于PLC的污水處理控制系統，其特征在于：包括中央控制室、第一PLC控制站(1)，第二PLC控制站(2)，第三PLC控制站(3)和第四PLC控制站(4)，電源模塊，通訊模塊，中央控制室和PLC控制站通過以太網連接，實現中央控制室的控制命令通過網絡傳送到PLC的測控終端，實施各控制站的檢測和控制。

　　2.根據權利要求1所述的基于PLC的污水處理控制系統，其特征在于：

　　所述第一PLC控制站(1)負責采集水廠進水水質數據，以及格柵系統、沉砂系統設備的狀態采集和設備的控制。

　　3.根據權利要求1所述的基于PLC的污水處理控制系統，其特征在于：

　　所述第二PLC控制站(2)，負責采集CASS池水質數據。

　　4.根據權利要求1所述的基于PLC的污水處理控制系統，其特征在于：

　　所述第三PLC控制站(3)是曝氣生物濾池工作站，負責采集曝氣生物濾池水質數據，曝氣生物濾池設備的控制。

　　5.根據權利要求1所述的基于PLC的污水處理控制系統，其特征在于：

　　所述第四PLC控制站(4)負責采集V型濾池水質數據，以及反沖洗系統、出水系統設備狀態的采集和設備的控制。

　　說明書

　　一種基于PLC的污水處理控制系統

　　技術領域

　　本發明屬于污水處理控制系統，具體涉及一種基于PLC的污水處理控制系統。

　　背景技術

　　根據環保部門的分析，我國地表水體污染主要來自于工業和城鎮，其中50%以上的污水來自城市污水。城市污水處理率已經成為我國水環境質量改善的制約因素，現有污水處理系統中，人為檢測污水參數，效果很不理想，往往數據不精準，嚴重浪費了時間，國內污水處理廠大多采用了現代自動控制技術和計算機技術，PLC自動控制系統具有測量可靠性高的特點�；�于PLC的污水處理具有實現數據采集，控制命令的下發功能，以此來完成所有的控制命令和數據采集。

　　發明內容

　　本發明所要解決的技術問題是為了提高污水治理的運行效率提供了一種基于PLC的污水處理控制系統。

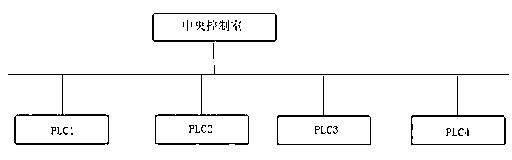

　　一種基于PLC的污水處理控制系統，包括中央控制室、第一PLC控制站1，第二PLC控制站2，第三PLC控制站3和第四PLC控制站4，電源模塊，通訊模塊

　　中央控制室和PLC控制站通過以太網連接，實現中央控制室的控制命令通過網絡傳送到PLC的測控終端，實施各控制站的檢測和控制。

　　污水處理流程，先將污水進入粗柵格，過濾掉大的固體雜質，取出可能對水泵有影響的無機物，隨后進入提升水泵房，由污水泵提升到一定高度，再到細格柵，沉沙池，由鼓風機房負責對沉沙進行鼓風曝氣。在重力作用下，比重大的無機顆粒沉淀并排除，經沉沙后的污水進入生化池，去除其中的氮磷，出廠前還需要用液體氯氣消毒，經V型濾池后由管道排除，污泥部分加入藥劑絮凝，攪拌沉降，然后將污泥外運。

　　所述中央控制室，對各個PLC控制站進行監控并提供人機交互的功能。 所述中央控制室是系統的核心，完成對污水處理過程各部分的管理和控制，通過高分辨率液晶顯示器動態顯示各工藝流程段的實時工況、各工藝參數的趨勢畫面，運行測控軟件，下載控制參數，存放歷史數據和報警數據。

　　所述電源模塊，采用不間斷電源提供穩定的電力供應，用于防止電源閃變，斷電引起的系統故障。

　　所述通訊模塊，是中央控制室和控制站上下層通信的網絡模塊，設置相應的地址表，傳輸數據和命令。

　　所述第一PLC控制站1，第二PLC控制站2和第三PLC控制站3是對污水處理現場的傳感器，執行部件實施測控。

　　所述PLC控制站還包括電源，邏輯控制器,模擬/開關量輸入，功率驅動等部分。所述PLC控制站實現了對現場設備運行狀態以及參數(如壓力、流量、溫度、PH值等)的采集，以及執行中央控制室的命令。

　　所述第一PLC控制站1負責采集水廠進水水質數據，以及格柵系統、沉砂系統設備的狀態采集和設備的控制。第一PLC控制站1完成兩項工作：一是污水中大體積雜物如石頭、稻草的祛除;二是控制集水井中的水位高度。

　　提升泵的控制工藝要求是根據液位的高低來自動控制提升泵的啟停，污水通過進水口進入一個緩沖池，緩沖池中設有粗格柵，細格柵，目的是將稻草之類的大型雜物排除出去，其控制在PLC1設置液位控制和定時控制，當采用液位控制時，是靠格柵的前后液位差來控制格柵機的啟停，當液位差達到設定的水位上限時，第一PLC控制站1會發出命令啟動格柵設備;當水位差小于設置的下限時，格柵機組將接受到PLC控制站1發出的停止的信號。

　　所述第二PLC控制站2，負責采集CASS池水質數據。是整個污水處理過程中最重要的一環。集中控制SBR池中污水的物理化學反應，將水與污泥分離，基本達到清水的目的， 一是CASS池的輸出的接近清水進一步加藥處理，達到去除水中有毒的微生物，并使水質達到國家允許的排放標準;第二項任務是將CASS池中所排出的污泥也進行加藥處理，并在污泥中加入一定量的化肥，最終將污泥烘干，使其成為一種可以用以農業的化肥土，為企業進一步贏得效益。

　　所述第三PLC控制站3是曝氣生物濾池工作站，負責采集曝氣生物濾池水質數據，曝氣生物濾池設備的控制。曝氣階段，鼓風機向反應池內充氧，此時有機污染物被微生物氧化分解;沉淀階段，微生物利用水中剩余的進一步氧化分解，活性污泥逐漸沉淀到池底，上層水變清，污泥回流泵將部分活性污泥送回預反應區，剩余污泥泵則將反應池多余污泥抽到污泥脫水間。

　　所述第四PLC控制站4負責采集V型濾池水質數據，以及反沖洗系統、出水系統設備狀態的采集和設備的控制。V型濾池系統的自動控制主要是濾池的自動反沖洗功能。子程序控制的主要設備有反洗泵、反洗風機、閥門以及儀表工藝參數，每兩天進行一次反沖洗。

　　一種優選技術方案，所述第一PLC控制站1，第二PLC控制站2，第三PLC控制站3，第四PLC控制站4采用三菱PLC，不受環境的限制，有電即可組建網絡，使資源保持較高的利用率。

　　采用本處理控制系統，成本低，大大提高了污水處理效率，有很好的經濟效益。
