申請日2013.10.29

　　公開(公告)日2014.07.02

　　IPC分類號C02F9/12

　　摘要

　　本實用新型公開了多相全程水處理器，包括一殼體，所述殼體頂端設有一減速電機，所述殼體外表面上設有一電器控制箱，所述電器控制箱與殼體內的電子射頻器、電磁場發生器連接，所述殼體還設有濾膜系統，該濾膜系統為雙層，外層為濾筒，內層為濾網，內層與外層之間填充SS濾料，所述殼體的一側設有進水管，另一側設有出水管，殼體的下部連通排污管。本實用新型提供了一種在增強防垢、防腐、殺菌滅藻、超凈過濾等功效基礎上運用氣液流體力學、電暈場效應、疊加射頻電路的原理保證了設備工作連續性的多相全程水處理器。

　　權利要求書

　　1.多相全程水處理器，其特征在于：包括一殼體，所述殼體頂 端設有一減速電機，所述殼體外表面上設有一電器控制箱，所述電器 控制箱與殼體內的電子射頻器、電磁場發生器連接，所述殼體內設有 濾膜系統，該濾膜系統為雙層，外層為濾筒，內層為濾網，內層與外 層之間填充SS濾料，所述殼體的一側設有進水管，另一側設有出水 管，殼體的下部連通排污管。

　　2.如權利要求1所述的多相全程水處理器，其特征在于：所述 電器控制箱由PLC主機程序控制。

　　3.如權利要求1所述的多相全程水處理器，其特征在于：所述 進水管、出水管分別設有壓力表。

　　4.如權利要求1所述的多相全程水處理器，其特征在于：所述 濾筒、濾網的內側面上還設有一層活性鐵質濾膜。

　　5.如權利要求1所述的多相全程水處理器，其特征在于：所述 進水管、出水管、排污管上均設有閥門，分別為進水閥、出水閥、排 污閥。

　　6.如權利要求1所述的多相全程水處理器，其特征在于：所述 進水管與出水管之間還設有一管道，該管道上安裝一主干閥。

　　7.如權利要求1所述的多相全程水處理器，其特征在于：所述 殼體的內部還設有一與電器控制箱連接的換能器。

　　說明書

　　多相全程水處理器

　　技術領域

　　本實用新型涉及水處理器，具體涉及一種多相全程水處理器。

　　背景技術

　　在工農業和生活供水系統中，例如中央空調的冷卻循環水、采暖 循環水、工業給水、農業用水、日常生活用水及地下水、地表水供水 系統，其來源水質較差，存在水垢、鐵銹、腐蝕性物質以及微生物和 細菌，針對不同的用水目的，對水進行處理，以滿足使用要求。目前 的綜合性水處理設備是根據供水系統中存在的水質問題分別采用物 理和化學方法進行緩蝕、防垢、殺菌、滅藻等處理，其中較為先進的 采用由過濾體、電磁場和高頻發射器組成的全程水處理設備，對系統 中的水質進行物理場的綜合處理，以達到緩蝕、防垢、殺菌、滅藻的 目的。

　　實用新型內容

　　本實用新型的目的是提供一種在增強防垢、防腐、殺菌滅藻、超 凈過濾等功效基礎上運用氣液流體力學、電暈場效應、疊加射頻電路 的原理保證了設備工作連續性的多相全程水處理器。

　　為了達到上述目的，本實用新型有如下技術方案：

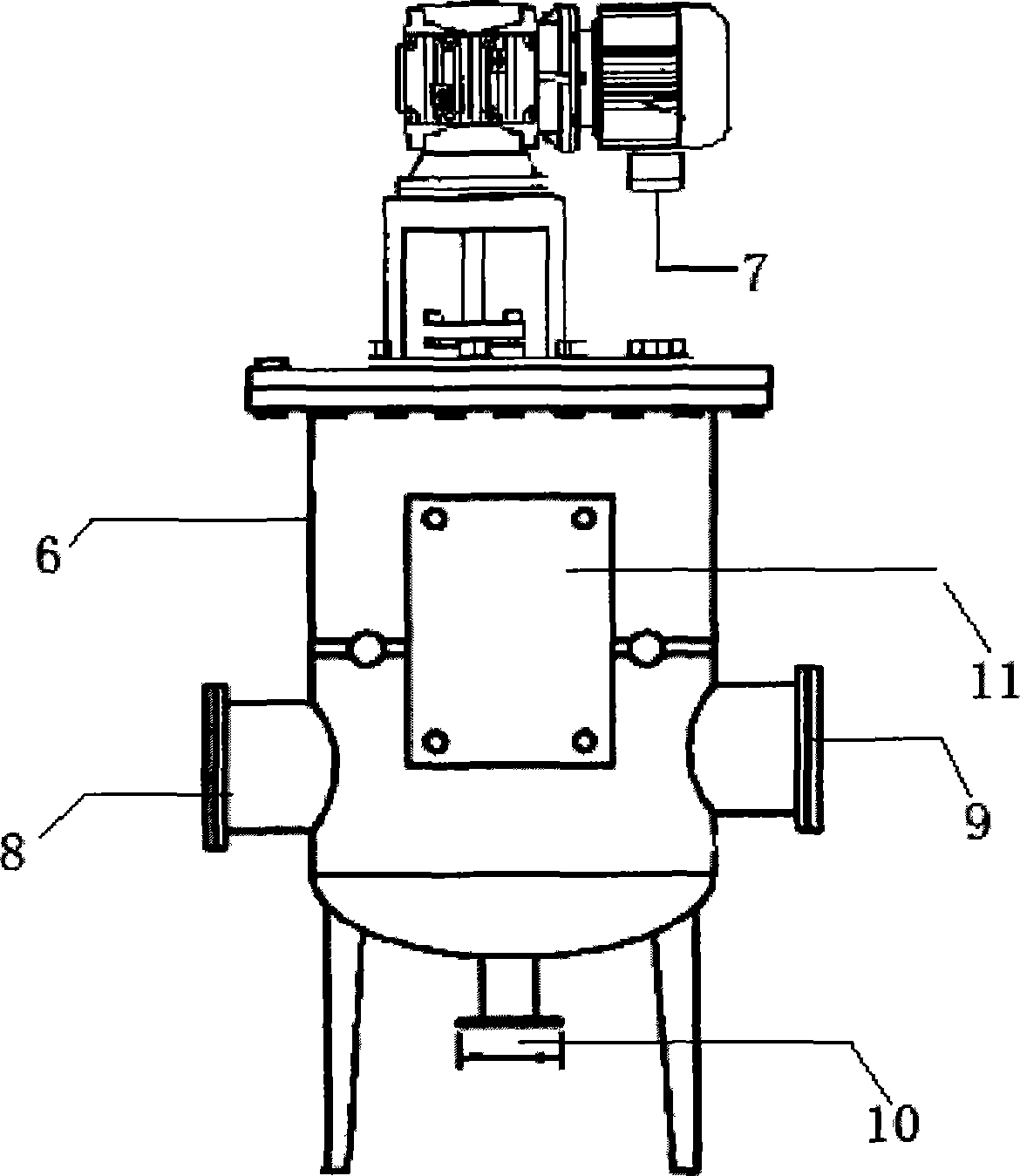

　　多相全程水處理器，包括一殼體，所述殼體頂端設有一減速電機， 所述殼體外表面上設有一電器控制箱，所述電器控制箱與殼體內的電 子射頻器、電磁場發生器連接，所述殼體內設有濾膜系統，該濾膜系 統為雙層，外層為濾筒，內層為濾網，內層與外層之間填充SS濾料， 所述殼體的一側設有進水管，另一側設有出水管，殼體的下部連通排 污管。

　　其中，所述電器控制箱由PLC主機程序控制。

　　其中，所述進水管、出水管分別設有壓力表。

　　其中，所述濾筒、濾網的內側面上還設有一層活性鐵質濾膜。

　　其中，所述進水管、出水管、排污管上均設有閥門，分別為進水 閥、出水閥、排污閥。

　　其中，所述進水管與出水管之間還設有一管道，該管道上安裝一 主干閥。

　　其中，所述殼體的內部還設有一與電器控制箱連接的換能器。

　　由于采取了以上技術方案，本實用新型的優點在于：

　　對水質綜合優化處理，極大地提高了防垢、防腐、殺菌、滅藻、 超濾過濾功能;機電一體化的設計，無需化學藥劑，阻力低，流量大， 而且運行費用極低;真正實現了設備的全自動無人值守，是各種水系 統之最佳選擇。
