申請日2013.10.29

　　公開(公告)日2015.01.28

　　IPC分類號C02F5/00

　　摘要

　　一體式高壓靜電水處理軟化器涉及水處理設備的改進和制作技術，用于工業循環水系統的軟化處理。主要包括主反應室、三組高壓靜電電極棒、進出水管路系統構成。高壓控制器輸出16～21kV高壓給固定在主反應室內的高壓靜電電極棒，在主反應室水體中產生高壓靜電場，達到對工業循環水進行軟化處理。本實用新型將高壓靜電電極棒置于反應室中，避免系統管道的二次改造，避免管道內水壓對電極棒的危害，并且易于鑲?cè)肫渌�工藝系統中，既可以接入管道系統，也可以增設其他水處理工藝，并且可以依據水量規模進行定制。

　　權利要求書

　　1.一體式高壓靜電水處理軟化器，主要由主反應室、高壓靜電電極棒、高壓控制器、進水口、出水口、溢流口、固定板、支架、蓋板、活動扣、觀察口、液位觀察儀構成，特征在于：高壓控制器輸出16～21kV電壓，采用高壓電纜與電極棒連接;進、出水口分別設置進水閥、出水閥;主反應室上部設置溢流口，溢流水通過管道回流到原水中;主反應室頂部設置蓋板，方便高壓靜電電極棒的取出與更換;主反應室壁上設置液位觀察儀，觀察主反應室中水位高度。

　　2.根據權利要求1所述的一體式高壓靜電水處理軟化器，其特征在于：三個高壓靜電電極棒所需高壓由高壓控制器統一提供。

　　3.根據權利要求1所述的一體式高壓靜電水處理軟化器，其特征在于：主反應室內設置兩塊固定板，固定板放置在支架上，可以自由旋轉與取出。

　　4.根據權利要求1所述的一體式高壓靜電水處理軟化器，其特征在于：進、出水口分別設置進水閥、出水閥，出水閥方便接入其他工藝系統中。

　　5.根據權利要求3所述的一體式高壓靜電水處理軟化器，其特征在于：兩塊固定板可根據高壓靜電電極棒的直徑與數量，開若干均勻圓孔。

　　說明書

　　一體式高壓靜電水處理軟化器

　　技術領域

　　本實用新型涉及水處理設備的改進和制作技術，用于工業循環水系統的軟化處理。

　　背景技術

　　利用高壓靜電對水進行離子化處理，在國內外已經應用較多，主要是通過高壓靜電作用，改變水分子中的電子結構，水中的陰陽離子被水偶極子包圍，使之不能自由運動，從而使水中的鈣、鎂等陽離子不致趨向金屬壁而防止在金屬壁形成水垢，達到防垢的目的。高壓靜電水處理技術一般應用于空調冷卻循環水系統、鍋爐補給水系統、工業循環水系統等，尤其廣泛應用于管道系統中，達到理想的防垢效果。但出現的主要問題是，高壓靜電水處理器中的電極棒需要插入設備的管道系統中，不能處理大流量的循環水。電極棒插入管道中需要對原有管道進行二次改造，并且會造成管道系統內實際有效面積減少，流水不暢，另外如果管道內水流壓力過大，容易破壞電極棒的金屬電極。

　　實用新型內容

　　針對上述缺點，本實用新型提供一體式高壓靜電水處理軟化器，避免了離子棒插入管道中，并且能夠針對水量規模，提供不同大小的一體式高壓靜電水處理軟化器。

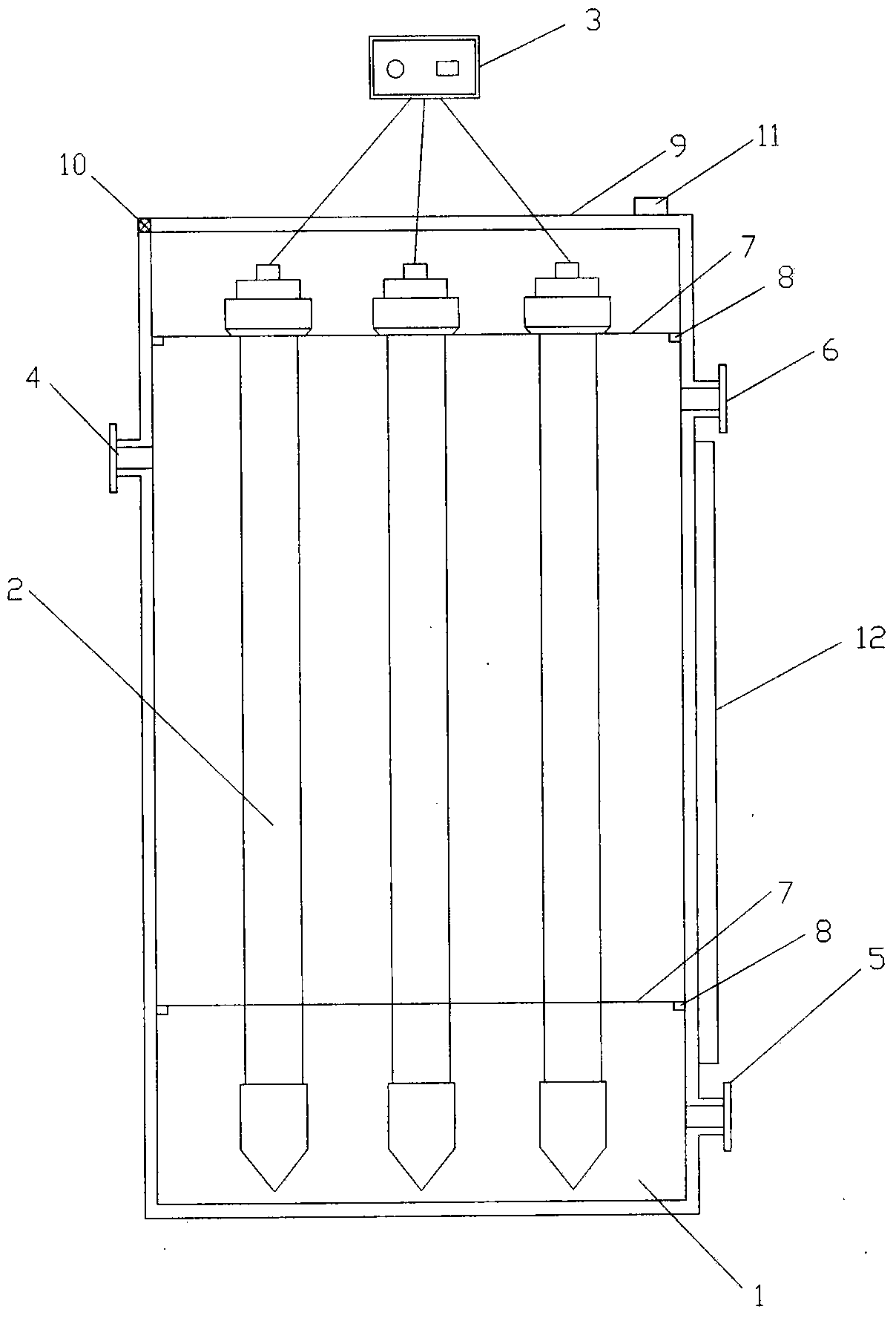

　　本實用新型一體式高壓靜電水處理軟化器，主要包括：主反應室、高壓靜電電極棒、高壓控制器、進水口、出水口、溢流口、固定板、支架、蓋板、活動扣、觀察口、液位觀察儀。所述的一體式高壓靜電水處理軟化器工作原理是，高壓靜電電極棒在水體中產生高壓靜電場，使水分子呈現鏈狀規則排列，將陽離子(Ca2+、Mg2+等)和陰離子(SO42-、CO32-等)包圍起來，使之不能自由運動，從而達到防垢的目的;此外高壓靜電還能夠破壞結垢分子之間的電子結合力，改變其晶體結構，促使其疏松脫落，從而達到阻垢、除垢目的。

　　所述的一體式高壓靜電水處理軟化器，特征在于：主反應室內設置兩塊固定板，兩塊固定板放置在支架上，可以自由旋轉與取出。兩塊固定板根據高壓靜電電極棒的直徑與數量開有若干均勻大小的圓孔，該圓孔能夠恰好使高壓靜電電極棒穿過與水體接觸，起固定電極棒的作用。高壓控制器能夠輸出16～21kV電壓，采用高壓電纜與電極棒連接。浸沒水體中的高壓靜電電極棒在水體中產生高壓靜電場，達到阻垢、除垢作用。進、出水口分別設置進水閥、出水閥。進水閥接入來水，出水閥接入其他工藝體系中。主反應室上部設置溢流口，溢流水通過管道回流到原水中。主反應室頂部設置蓋板，方便高壓靜電電極棒的取出與更換。主反 應室壁上設置液位觀察儀，觀察主反應室中水位高度。

　　主反應室的外部結構為圓柱形鋼體，半徑與高度根據處理水量、水質和高壓靜電電極棒的作用半徑而定。

　　本實用新型一體式高壓靜電水處理軟化器的優點：1.本實用新型將高壓靜電電極棒置于反應室中，避免系統管道的二次改造，避免管道內水壓對電極棒的危害;2.本實用新型裝置增設靈活方便，既可以接入管道系統，也可以增設其他水處理工藝，并且與阻垢劑聯合使用效果更佳;3.本實用新型裝置可以依水量水質不同而定制，并且高壓靜電電極棒更換方便。
