申請日2013.10.29

　　公開(公告)日2014.08.06

　　IPC分類號C02F1/40; C02F9/02

　　摘要

　　本實用新型涉及一種可循環利用廢水水池，屬于節水節能技術領域。包括存放水裝置，存放水裝置包括水池I和水池II，兩個水池分別有兩個帶開關的放水出口;水池I和水池II的其中一個放水口通過可伸縮水管連通、另一個放水口分別與下水道相連(下水道水管)，兩個水池相互連通的放水口均設置有凈水裝置;拉升裝置包括固定在地面的齒輪和導桿，齒輪與水池I和水池II側邊的橫齒I和橫齒II嚙合，兩個水池的另一側邊均有導桿架，導桿架通過導桿固定和導向。該水池能夠起到循環利用廢水，節約水的效果。

　　權利要求書

　　1.一種可循環利用廢水水池，包括存放水裝置，存放水裝置包括水池I(1)和水池II(11)，兩個水池分別有兩個帶開關的放水出口，其特征在于：水池I(1)和水池II(11)的其中一個放水口通過可伸縮水管(7)連通、另一個放水口分別與下水道相連，兩個水池相互連通的放水口均設置有凈水裝置;拉升裝置包括固定在地面的齒輪(8)和導桿(2)，齒輪(8)與水池I(1)和水池II(11)側邊的橫齒I(13)和橫齒II(14)嚙合，兩個水池的另一側邊均有導桿架(3)，導桿架(3)通過導桿(2)固定和導向。

　　2.根據權利要求1所述的可循環利用廢水水池，其特征在于：所述凈水裝置是由依次固定在蓋頭(5)下的絲網(16)和油污過濾層(17)組成。

　　說明書

　　一種可循環利用廢水水池

　　技術領域

　　本實用新型涉及一種可循環利用廢水水池，屬于節水節能技術領域。

　　背景技術

　　節約用水是我們現代社會一直提倡的，在我國許多地方缺水，用水量又在不斷增加，污水處理的困難在不斷增加，所以節約用水是當務之急的事。循環反復的循環用水是節約用水減低污水處理費用的一種方式，而現有的水池內一般只有一個連通下水道的排水管道口，家庭中在水池里洗菜、洗衣、洗手后的水還可以再利用，但很多人經常讓這些還可以再利用的水白白從下水道排走浪費掉。

　　發明內容

　　為了解決現有的水池只有一個出污水管道口及管道，不能讓水循環利用的不足，本實用新型提供一種可循環利用廢水水池。

　　本實用新型的技術方案是：包括存放水裝置，存放水裝置包括水池I1和水池II11，兩個水池分別有兩個帶開關的放水出口;水池I1和水池II11的其中一個放水口通過可伸縮水管7連通、另一個放水口分別與下水道相連(下水道水管5)，兩個水池相互連通的放水口均設置有凈水裝置;拉升裝置包括固定在地面的齒輪8和導桿2，齒輪8與水池I1和水池II11側邊的橫齒I13和橫齒II14嚙合，兩個水池的另一側邊均有導桿架3，導桿架3通過導桿2固定和導向。

　　所述齒輪8通過齒輪軸9固定在固定架I上。

　　所述每個水池的兩個放水口均有放水蓋：放水蓋I4和放水蓋II6。

　　所述凈水裝置是由依次固定在蓋頭5下的絲網16和油污過濾層17組成。

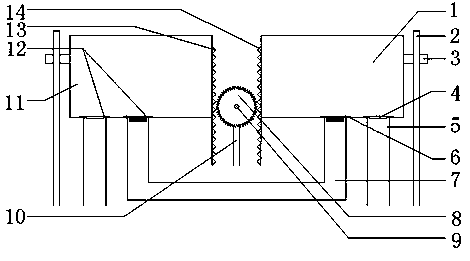

　　本實用新型的工作過程及優點：使用者首先將1水池I沿著2導桿向下移動，如圖1，由于14橫齒II和13橫齒I和8齒輪左右兩側相互咬合，1水池I的向下移動促使8齒輪繞著9齒輪軸做順時針轉動，11水池II在齒輪的帶動下向上移動，如圖3。等到1水池I放到池臺后，將4放水蓋I的蓋頭15和6放水蓋II封在12放水口上，隨后使用者便可以把自來水放入到池子里準備清洗東西。如果清洗的是較脹的東西時，洗完的水已經不能夠再次利用，使用者只需要打開4放水蓋I，把污水排到下水道即可;如果清洗的是較干凈的東西時，比如洗菜、洗手后的水還可以再次利用，使用者只需將11水池II沿著2導桿向下移動并將其放到池臺上即可，見圖4。根據連通器的原理,最終兩個水池的水面要平齊，由于1水池I底面的高度高于11水池II上端的高度，1水池I的可利用的廢水便從7可伸縮水管流進了11水池II里，在此過程中，由于廢水在流動的過程中必須首先經過1水池I里的6放水蓋II的16絲網和17油污過濾層，廢水的顆粒殘?jiān)�物和油污就被濾除了一遍，然后過濾過的水又經過11水池II里的6放水蓋II的16絲網和17油污過濾層，這樣1水池I的廢水又被過濾了一遍，這樣通過7可伸縮水管流到11水池II里水就是較干凈的水了，隨后使用者又可以清洗東西，等清洗完以后，實用者如果發現洗后的水還可以再次利用，只需要將1水池I沿著2導桿向下移動，11水池II里的水又通過7可伸縮水管流進了1水池I里，廢水的顆粒殘?jiān)�物和油污被兩個水池里放水蓋II濾掉。所以實用者只需要將水池上下移動，就可以讓水一次又一次的利用。當水池里的水不能再洗東西時，實用者首先將留在放水蓋II的顆粒殘?jiān)�物和油污洗凈，然后再打開4放水蓋I將污水排放到下水道里，這樣，一種可循環利用廢水水池便起到了循環利用廢水，節約水的效果。
