申請日2013.10.29

　　公開(公告)日2014.06.04

　　IPC分類號G01N15/06

　　摘要

　　一種油田污水懸浮物含量監測裝置，屬于油田污水懸浮物監測技術領域。包括污水水樣輸送管路、清洗水輸送管路、過濾器、真空泵、分光光度計和電腦控制中心，其中污水水樣輸送管路分別連接過濾器和分光光度計，清洗水輸送管路分別連接過濾器和分光光度計，污水水樣輸送管路和清洗水輸送管路上分別設有與電腦控制中心連接的電磁閥和流量計，所述真空泵與過濾器連接。本實用新型實現了油田污水中懸浮物的現場取樣現場測量，并且完全在密閉環境中完成測量，同時將得到的結果快速反饋，為工藝調整提供及時準確的參考數據。尤其適合過濾罐出水至井口的水質實時監測。

　　權利要求書

　　1.油田污水懸浮物含量監測裝置，其特征在于，

　　污水取樣管連接污水取樣點;

　　第一電磁閥與污水取樣管連接;

　　第一流量計與第一電磁閥連通;

　　第三電磁閥與第一流量計連接;

　　過濾器與第三電磁閥連接;

　　真空泵與過濾器連接;

　　第二流量計與過濾器連接;

　　廢液收集容器與第二流量計連接;

　　清洗管與蒸餾水水源連通;

　　第二電磁閥分別與清洗管和第一流量計連接;

　　第四電磁閥與第一流量計連接;

　　分光光度計與第四電磁閥連接;

　　第五電磁閥分別與分光光度計和廢液收集容器連接;

　　電腦控制中心，分別與第一電磁閥、第二電磁閥、第三電磁閥、第四 電磁閥、第五電磁閥、第一流量計、第二流量計、真空泵和分光光度計電 連接。

　　2.根據權利要求1所述油田污水懸浮物含量監測裝置，其特征在于， 所述油田污水懸浮物含量監測裝置設置于電瓶車上。

　　3.根據權利要求1所述油田污水懸浮物含量監測裝置，其特征在于， 所述過濾器采用0.45μm微孔纖維濾膜。

　　4.根據權利要求1所述油田污水懸浮物含量監測裝置，其特征在于， 所述分光光度計采用紫外可見分光光度計。

　　說明書

　　一種油田污水懸浮物含量監測裝置

　　技術領域

　　本實用新型涉及一種油田污水懸浮物含量監測裝置，屬于油田污水懸 浮物監測技術領域。

　　背景技術

　　在油田污水處理技術領域，懸浮物含量是達標回注、有效利用的重要 指標，在油田污水處理工藝過程中，每個階段的懸浮物含量也是進行工藝 參數調整的重要依據。目前國內執行的標準測定方法為《碎屑巖油藏注水 推薦指標及分析方法》，其對懸浮物含量的測定推薦采用濾膜過濾法，即 重量法，操作為讓水通過已稱至恒重的濾膜，根據過濾水的體積和濾膜的 增重計算水中懸浮固體的含量，這種方法可以有效測得污水中懸浮的含 量，但是存在測量速度慢的缺點。另外，在實際測量時，通常要在多個取 樣點取樣后帶回化驗室測量，而在此過程中就會出現水質的變化，如氧化 問題，導致測量結果出現誤差。

　　發明內容

　　為了克服現有技術的不足,本實用新型提供一種油田污水懸浮物含 量監測裝置。

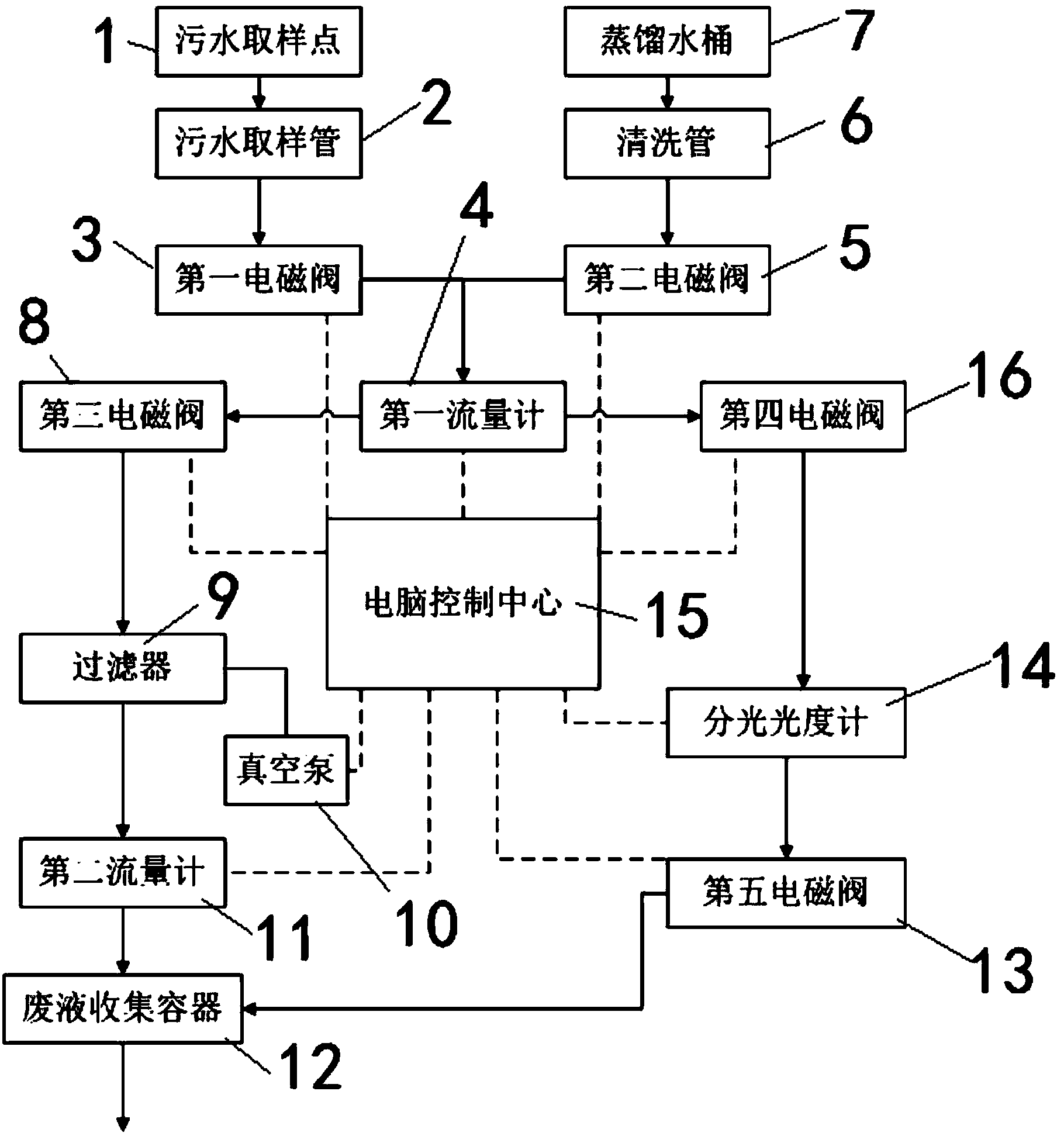

　　一種油田污水懸浮物含量監測裝置，污水取樣管連接污水取樣點;

　　第一電磁閥與污水取樣管連接;

　　第一流量計與第一電磁閥連通;

　　第三電磁閥與第一流量計連接;

　　過濾器與第三電磁閥連接;

　　真空泵與過濾器連接;

　　第二流量計與過濾器連接;

　　廢液收集容器與第二流量計連接;

　　清洗管與蒸餾水水源連通;

　　第二電磁閥分別與清洗管和第一流量計連接;

　　第四電磁閥與第一流量計連接;

　　分光光度計與第四電磁閥連接;

　　第五電磁閥分別與分光光度計和廢液收集容器連接;

　　電腦控制中心，分別與第一電磁閥、第二電磁閥、第三電磁閥、第四 電磁閥、第五電磁閥、第一流量計、第二流量計、真空泵和分光光度計電 連接。

　　作為優選，所述油田污水懸浮物含量監測裝置設置于電瓶車上，由電 瓶車的電瓶為系統提供工作電源。

　　作為優選，所述過濾器采用0.45μm微孔纖維濾膜。

　　作為優選，所述分光光度計采用紫外可見分光光度計。

　　作為優選，所述電腦控制中心具有無線數據收發模塊�？梢詫⑾嚓P(guān)數 據通過無線方式傳輸至主控室。

　　一種油田污水懸浮物含量監測方法，含有以下步驟;

　　當采用分光光度法測定污水水樣中懸浮物含量時，電腦控制中心控制 第二電磁閥和第四電磁閥打開，清洗管引入的蒸餾水加入到樣品池中，完 成后第四電磁閥和第二電磁閥關閉，分光光度計進行空白校正，校正完成 后第五電磁閥打開將蒸餾水排出，隨后第五電磁閥關閉;第一電磁閥和第 四電磁閥打開污水取樣管自取樣點取樣，同時第一流量計測量流量并將數 據傳輸?shù)诫娔X控制中心，進樣量達到設定值時，電腦控制中心控制第四電 磁閥和第一電磁閥關閉，分光光度計測量樣品池內的污水水樣的吸光度 值，測量完成后分光光度計將數據傳輸?shù)诫娔X控制中心，同時第五電磁閥 打開，排出污水樣，電腦控制中心通過懸浮物含量-吸光度值曲線計算得 到懸浮物含量;完成測量后，電腦控制中心控制第二電磁閥和第四電磁閥 打開，對樣品池進行清洗，清洗完成后，電腦控制中心關閉第四電磁閥、 第二電磁閥和第五電磁閥;

　　當采用重量法測定污水水樣中懸浮物含量時，電腦控制中心控制第一 電磁閥和第三電磁閥打開開始進樣，電腦控制中心控制真空泵開啟進行抽 真空過濾，同時第一流量計將實時流量數據發送給電腦控制中心，電腦控 制中心根據流量數據調節第一電磁閥，形成負反饋控制，直至污水水樣進 水量達到設定值，電腦控制中心控制第一電磁閥和第三電磁閥關閉，過濾 完成后電腦控制中心控制真空泵關閉;在電腦控制中心管理下，真空泵開 啟，同時第二電磁閥、第三電磁閥開啟，用蒸餾水沖洗濾膜，第二流量計 將流量數據傳輸?shù)诫娔X控制中心，電腦控制中心根據兩個流量數據計算出 過濾器中的水量，電腦控制中心調節第二電磁閥的開度，避免水溢出，直 至用完設定的沖洗用水量，電腦控制中心控制第二電磁閥和真空泵關閉; 完成上述步驟后，取出濾膜進行烘干、干燥及稱量，計算得到懸浮物含量。

　　本實用新型的監測裝置實現了油田污水中懸浮物的現場取樣現場測 量，并且完全在密閉環境中完成測量，同時將得到的結果快速反饋，為工 藝調整提供及時準確的參考數據。尤其適合過濾罐出水至井口的水質實時 監測。
