申請日2013.10.29

　　公開(公告)日2014.05.14

　　IPC分類號A47L11/40; A47L11/29

　　摘要

　　本實用新型公開了提供了一種結構簡單、操作便捷，吸水寬度大、能適應多種位置污水回收的吸嘴，克服了現有技術地毯清洗機清潔吸嘴受限于風壓因此吸水寬度較小，且應用范圍較為有限的不足。所述的一種地毯清洗機污水吸嘴，包括本體，所述的本體上設有用于提供負壓吸力的氣道，所述的本體上設有用于連接污水回收桶的出水口，所述的本體一端設有吸水口，所述的吸水口通過本體內部與出水口相連，所述的本體上設有增壓孔，所述的本體上部設有外接管孔，所述的本體寬度由上至下遞增。本實用新型適用于以往地毯清洗機吸嘴所適用的場合，具有吸水寬度較大，工作效率高，清理位置全面等優點。

　　權利要求書

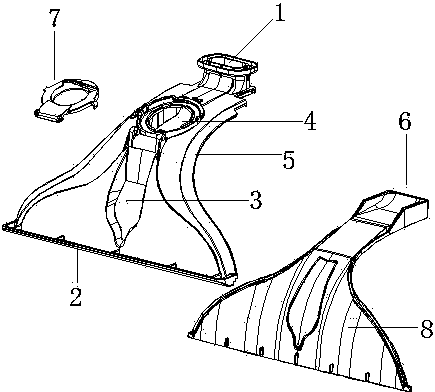

　　1.一種地毯清洗機污水吸嘴，包括本體，其特征是，所述的本體上設有用于提供負壓吸力的氣道(1)，所述的本體上設有用于連接污水回收桶的出水口，所述的本體一端設有吸水口(2)，所述的吸水口(2)通過本體內部與出水口相連，所述的本體上設有增壓孔(3)，所述的本體上部設有外接管孔(4)，所述的本體寬度由上至下遞增。

　　2.根據權利要求1所述的一種地毯清洗機污水吸嘴，其特征是，所述的本體由前蓋(5)及后蓋(6)裝配而成，所述的前蓋(5)、后蓋(6)膠連固定。

　　3.根據權利要求1或2所述的一種地毯清洗機污水吸嘴，其特征是，所述的增壓孔(3)處于本體中部，所述的本體上、下表面呈弧面。

　　4.根據權利要求1或2所述的一種地毯清洗機污水吸嘴，其特征是，所述的外接管孔(4)上設有外蓋(7)，所述的外蓋(7)一端與本體鉸接。

　　5.根據權利要求3所述的一種地毯清洗機污水吸嘴，其特征是，所述的本體內設有若干加強槽(8)，所述的加強槽(8)的長度方向與本體的長度方向一致。

　　說明書

　　一種地毯清洗機污水吸嘴

　　技術領域

　　本實用新型屬于地毯清洗機部件領域，尤其涉及一種地毯清洗機污水吸嘴。

　　背景技術

　　地毯清洗機作為一種家庭清潔用具，已較為常見。地毯清洗機具有多種清理功能，其中有包括噴水刷洗、污水回收。而污水的回收主要依賴地毯清洗機污水吸嘴，吸嘴利用電機或其他裝置提供風力負壓，實現吸附的功能。然而，在實際中，風力負壓有限，吸嘴寬度不能過大，否則會吸力不足，而且吸嘴也僅能針對普通位置的污水回收，對于角落、非地面、較高處等位置的污水，較難處理。

　　實用新型內容

　　本實用新型克服了現有技術地毯清洗機地毯清洗機污水吸嘴受限于風壓因此吸水寬度較小，且只能回收地面上的污水導致應用范圍較為有限的不足，提供了一種結構簡單、操作便捷，吸水寬度大、能回收各種位置內污水的吸嘴。

　　本實用新型是通過以下技術方案實現的：

　　一種地毯清洗機污水吸嘴，包括本體，所述的本體上設有用于提供負壓吸力的氣道，所述的本體上設有用于連接污水回收桶的出水口，所述的本體一端設有吸水口，所述的吸水口通過本體內部與出水口相連，所述的本體上設有增壓孔，所述的本體上部設有外接管孔，所述的本體寬度由上至下遞增。吸嘴寬度越大，需要的負壓就越大，設置了增壓孔后，相當于減少了本體的內部寬度，相當于在不改變風道和供壓結構的情況下，增大了吸附負壓，所以吸嘴的吸附面寬度則可以設計的更大了，這就有效提高了工作效率，讓使用者能更快的進行污水清理。外接管孔可以接上外接軟管，從而對污水吸嘴不易達到的位置進行清理，可實現多種環境、多種位置的清潔。

　　作為優選，所述的本體由前蓋及后蓋裝配而成，所述的前蓋、后蓋膠連固定�？山档蜕�產難度，提高生產效率。

　　作為優選，所述的增壓孔處于本體中部，所述的本體上、下表面呈弧面。增大流通面積，避免吸入的污水因互相碰撞較多而回濺，提高吸附能力。

　　作為優選，所述的外接管孔上設有外蓋，所述的外蓋一端與本體鉸接。外蓋可蓋住外接管孔，防止污水濺出。

　　作為優選，所述的本體內設有若干加強槽，所述的加強槽的長度方向與本體的長度方向一致。增加本體的強度，提高其工作過程的穩定性，延長使用壽命。

　　因此，本實用新型的有益效果是：(1)通過增壓孔提高局部吸力，吸嘴寬度可以設計的較大，從而可提高工作效率;(2)可用于多種位置的污水吸收，清理位置全面。
