申請日2013.10.29

　　公開(公告)日2015.04.29

　　IPC分類號G05D23/30

　　摘要

　　本發明公開了一種用于工業廢水處理的溫度自動控制器，包括交流電源、整流器、變壓器、開關、第一電容、第二電容、第三電容、穩壓器、第一電阻至第十三電阻、第一二極管、第二二極管、第三二極管、第四二極管、第一放大器、第二放大器、第三放大器、電位器、三極管、晶閘管和加熱器。本發明能通過第二二極管檢測溫度高低，其內阻隨著溫度的下降而增大，其正向壓降隨著溫度的下降而變高，通過調節電位器的阻值，可改變第三放大器的正相輸入端的電壓值，從而可設定所控制的溫度，從而可根據實際情況自動調節廢水的溫度，使其保持在一個恒定值，整體電路結構簡單，成本低廉，非常適合小規模廢水處理的企業。

　　權利要求書

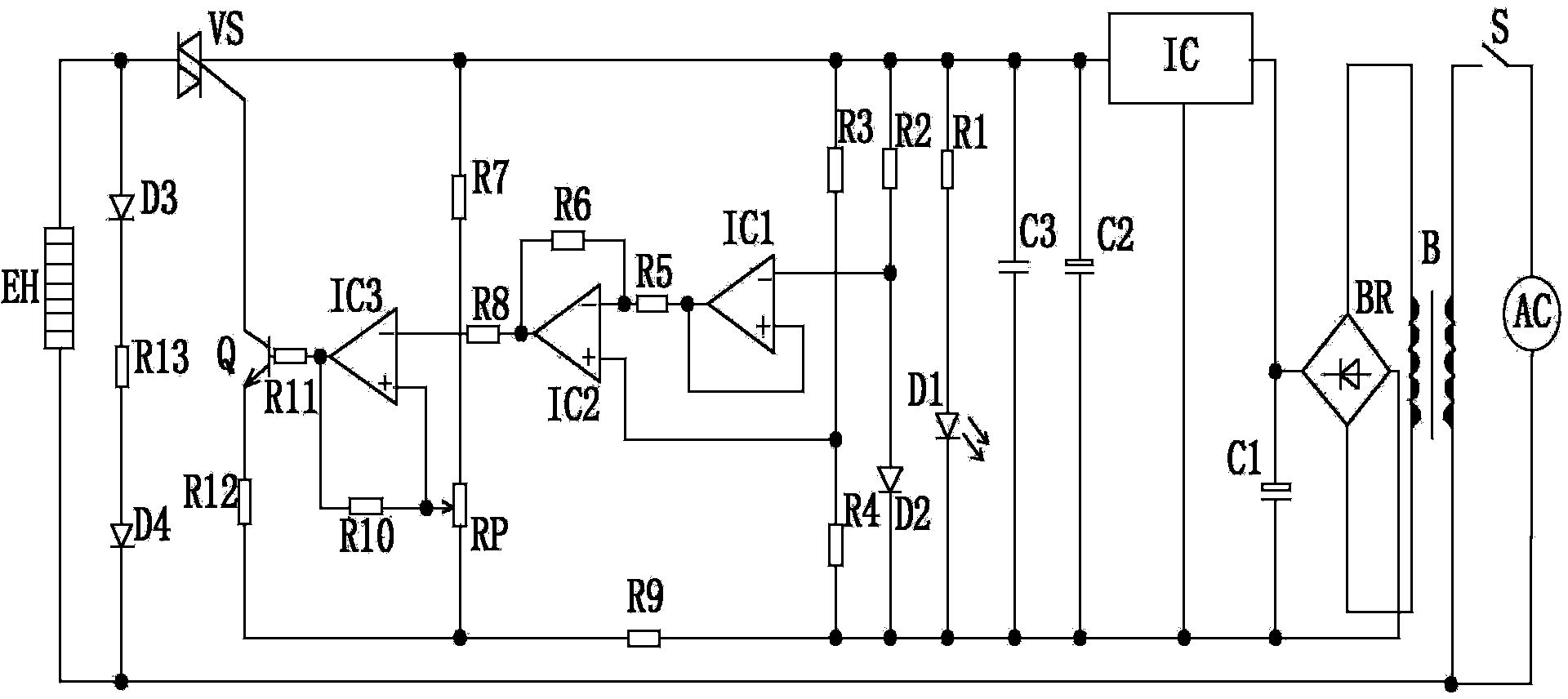

　　1.一種用于工業廢水處理的溫度自動控制器，其特征在于：包括交流電源、 整流器、變壓器、開關、第一電容、第二電容、第三電容、穩壓器、第一電阻、 第二電阻、第三電阻、第四電阻、第五電阻、第六電阻、第七電阻、第八電阻、 第九電阻、第十電阻、第十一電阻、第十二電阻、第十三電阻、第一二極管、 第二二極管、第三二極管、第四二極管、第一放大器、第二放大器、第三放大 器、電位器、三極管、晶閘管和加熱器，所述開關的第一端與所述交流電源的 相線端連接，所述開關的第二端與所述變壓器初級線圈的第一端連接，所述變 壓器初級線圈的第二端同時與所述交流電源的零線端、所述第四二極管的負極 和所述加熱器的第一端連接，所述變壓器次級線圈的第一端與所述整流器的第 一輸入端連接，所述變壓器次級線圈的第二端與所述整流器的第二輸入端連接， 所述整流器的正極同時與所述第一電容的正極和所述穩壓器的輸入端連接，所 述整流器的負極同時與所述第一電容的負極、所述穩壓器的接地端、所述第二 電容的負極、所述第三電容的第一端、所述第一二極管的負極、所述第二二極 管的負極、所述第四電阻的第一端和所述第九電阻的第一端連接，所述第二電 容的正極同時與所述穩壓器的輸出端、所述第三電容的第二端、所述第一電阻 的第一端、所述第二電阻的第一端、所述第三電阻的第一端、所述第七電阻的 第一端和所述晶閘管的第一端連接，所述第一電阻的第二端與所述第一二極管 的正極連接，所述第二電阻的第二端同時與所述第二二極管的正極和所述第一 放大器的反相輸入端連接，所述第三電阻的第二端同時與所述第四電阻的第二 端和所述第二放大器的同相輸入端連接，所述第一放大器的同相輸入端同時與 所述第一放大器的輸出端和所述第五電阻的第一端連接，所述第五電阻的第二 端同時與所述第六電阻的第一端和所述第二放大器的反相輸入端連接，所述第 二放大器的輸出端同時與所述第六電阻的第二端和所述第八電阻的第一端連 接，所述第八電阻的第二端與所述第三放大器的反相輸入端連接，所述第三放 大器的同相輸入端同時與所述第十電阻的第一端和所述電位器的滑動端連接， 所述電位器的第一端同時與所述第九電阻的第二端和所述第十二電阻的第一端 連接，所述電位器的第二端與所述第七電阻的第二端連接，所述第三放大器的 輸出端同時與所述第十電阻的第二端和所述第十一電阻的第一端連接，所述第 十一電阻的第二端與所述三極管的基極連接，所述三極管的發射極與所述第十 二電阻的第二端連接，所述三極管的集電極與所述晶閘管的控制端連接，所述 晶閘管的第二端同時與所述第三二極管的正極和所述加熱器的第二端連接，所 述第三二極管的負極與所述第十三電阻的第一端連接，所述第十三電阻的第二 端與所述第四二極管的正極連接。

　　說明書

　　用于工業廢水處理的溫度自動控制器

　　技術領域

　　本發明涉及一種溫度自動控制器，尤其涉及一種用于工業廢水處理的溫度 自動控制器。

　　背景技術

　　工業廢水是指工業生產過程中產生的廢水、污水和廢液,其中含有隨水流失 的工業生產用料、中間產物和產品以及生產過程中產生的污染物，隨著工業的 迅速發展,廢水的種類和數量迅猛增加,對水體的污染也日趨廣泛和嚴重,威脅 人類的健康和安全，因此,對于保護環境來說,工業廢水的處理比城市污水的處 理更為重要，目前小規模廢水處理的企業所用到的用于工業廢水處理的溫度自 動控制器結構過于復雜，使用成本較高，總體性價比太低，給企業帶來了不必 要的損失。

　　發明內容

　　本發明的目的就在于為了解決上述問題而提供一種成本低廉的用于工業廢 水處理的溫度自動控制器。

　　本發明通過以下技術方案來實現上述目的：

　　本實用新包括交流電源、整流器、變壓器、開關、第一電容、第二電容、 第三電容、穩壓器、第一電阻、第二電阻、第三電阻、第四電阻、第五電阻、 第六電阻、第七電阻、第八電阻、第九電阻、第十電阻、第十一電阻、第十二 電阻、第十三電阻、第一二極管、第二二極管、第三二極管、第四二極管、第 一放大器、第二放大器、第三放大器、電位器、三極管、晶閘管和加熱器，所 述開關的第一端與所述交流電源的相線端連接，所述開關的第二端與所述變壓 器初級線圈的第一端連接，所述變壓器初級線圈的第二端同時與所述交流電源 的零線端、所述第四二極管的負極和所述加熱器的第一端連接，所述變壓器次 級線圈的第一端與所述整流器的第一輸入端連接，所述變壓器次級線圈的第二 端與所述整流器的第二輸入端連接，所述整流器的正極同時與所述第一電容的 正極和所述穩壓器的輸入端連接，所述整流器的負極同時與所述第一電容的負 極、所述穩壓器的接地端、所述第二電容的負極、所述第三電容的第一端、所 述第一二極管的負極、所述第二二極管的負極、所述第四電阻的第一端和所述 第九電阻的第一端連接，所述第二電容的正極同時與所述穩壓器的輸出端、所 述第三電容的第二端、所述第一電阻的第一端、所述第二電阻的第一端、所述 第三電阻的第一端、所述第七電阻的第一端和所述晶閘管的第一端連接，所述 第一電阻的第二端與所述第一二極管的正極連接，所述第二電阻的第二端同時 與所述第二二極管的正極和所述第一放大器的反相輸入端連接，所述第三電阻 的第二端同時與所述第四電阻的第二端和所述第二放大器的同相輸入端連接， 所述第一放大器的同相輸入端同時與所述第一放大器的輸出端和所述第五電阻 的第一端連接，所述第五電阻的第二端同時與所述第六電阻的第一端和所述第 二放大器的反相輸入端連接，所述第二放大器的輸出端同時與所述第六電阻的 第二端和所述第八電阻的第一端連接，所述第八電阻的第二端與所述第三放大 器的反相輸入端連接，所述第三放大器的同相輸入端同時與所述第十電阻的第 一端和所述電位器的滑動端連接，所述電位器的第一端同時與所述第九電阻的 第二端和所述第十二電阻的第一端連接，所述電位器的第二端與所述第七電阻 的第二端連接，所述第三放大器的輸出端同時與所述第十電阻的第二端和所述 第十一電阻的第一端連接，所述第十一電阻的第二端與所述三極管的基極連接， 所述三極管的發射極與所述第十二電阻的第二端連接，所述三極管的集電極與 所述晶閘管的控制端連接，所述晶閘管的第二端同時與所述第三二極管的正極 和所述加熱器的第二端連接，所述第三二極管的負極與所述第十三電阻的第一 端連接，所述第十三電阻的第二端與所述第四二極管的正極連接。

　　本發明的有益效果在于：

　　本發明能通過第二二極管檢測溫度高低，其內阻隨著溫度的下降而增大， 其正向壓降隨著溫度的下降而變高，通過調節電位器的阻值，可改變第三放大 器的正相輸入端的電壓值，從而可設定所控制的溫度，從而可根據實際情況自 動調節廢水的溫度，使其保持在一個恒定值，整體電路結構簡單，成本低廉， 非常適合小規模廢水處理的企業。
