申請日2013.10.29

　　公開(公告)日2014.05.14

　　IPC分類號C02F3/28

　　摘要

　　本實用新型提供一種污水站冷卻水循環利用裝置，包括空壓機系統，污水厭氧調節池和回收水池，所述空壓機系統包括若干臺空氣壓縮機，所述空氣壓縮機的冷卻水出口處設置有排水管道，所述排水管道包括第一排水管道，第二排水管道和第三排水管道，所述第一排水管道分別與第二排水管道，第三排水管道相連通，所述冷卻水出口與所述第一排水管道相連通，所述第二排水管道的出口端與所述污水厭氧調節池的入水口相連接，所述第三排水管道的出口端與所述回收水池的入水口相連接。本實用新型的有益效果是對空壓機的冷卻水進行循環利用，減少了對遠距離供水泵的使用，降低了電力損耗，減少了浪費。

　　權利要求書

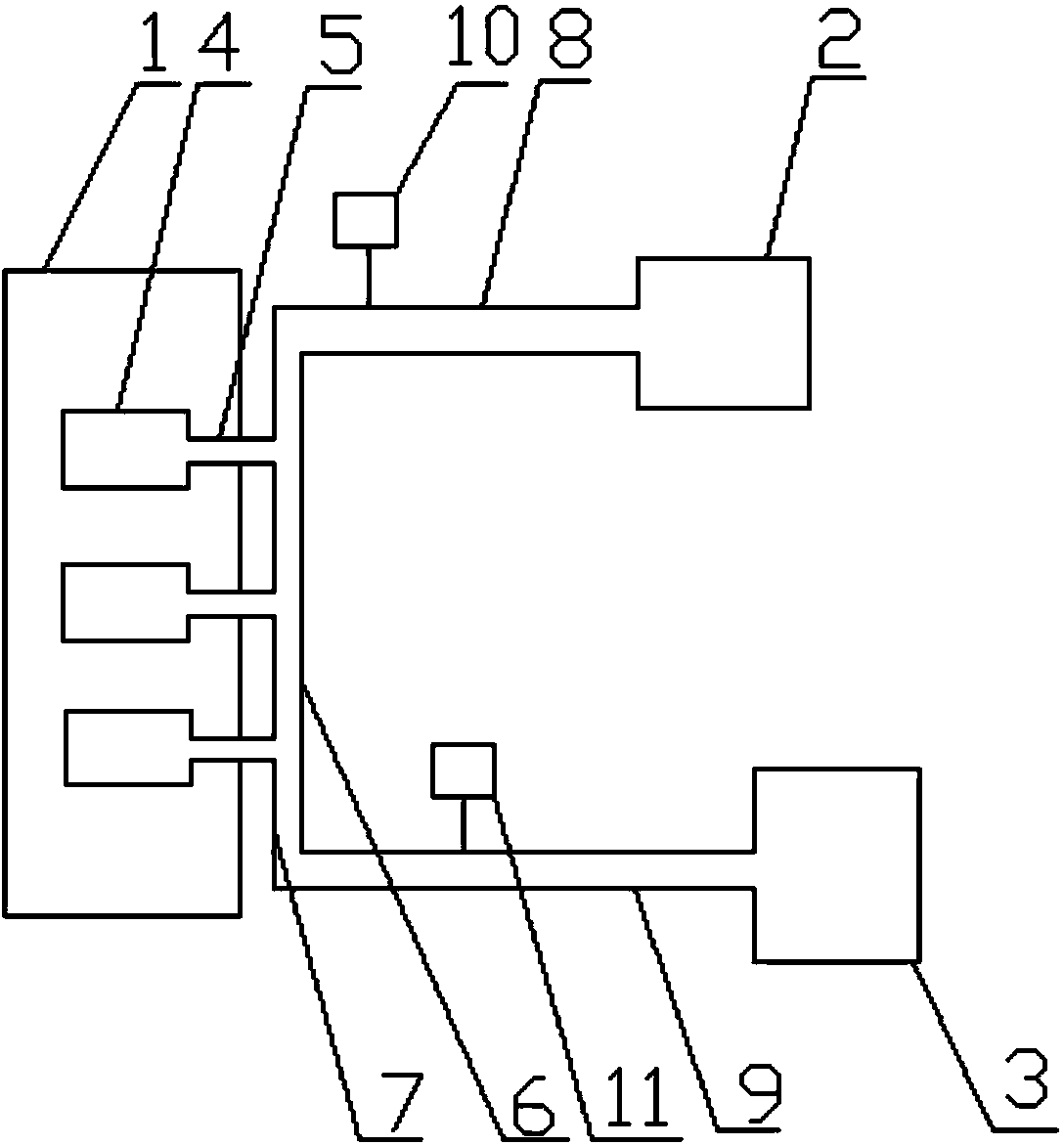

　　1.一種污水站冷卻水循環利用裝置，包括空壓機系統(1)，污水厭氧調節池(2) 和回收水池(3)，其特征在于：所述空壓機系統(1)包括若干臺空氣壓縮機(4)，所 述空氣壓縮機(4)的冷卻水出口(5)處設置有排水管道(6)，所述排水管道(6)包 括第一排水管道(7)，第二排水管道(8)和第三排水管道(9)，所述第一排水管道(7) 分別與第二排水管道(8)，第三排水管道(9)相連通，所述冷卻水出口(5)與所述第 一排水管道(7)相連通，所述第二排水管道(8)的出口端與所述污水厭氧調節池(2) 的入水口相連接，所述第三排水管道(9)的出口端與所述回收水池(3)的入水口相連 接。

　　2.根據權利要求1所述的一種污水站冷卻水循環利用裝置，其特征在于：所述第二 排水管道(8)上設置有第一液體流量計(10)，所述第三排水管道(9)上設置有第二 液體流量計(11)。

　　說明書

　　一種污水站冷卻水循環利用裝置

　　技術領域

　　本實用新型屬于污水處理領域，尤其是涉及一種污水站冷卻水循環利用裝置。

　　背景技術

　　污水站設有空壓機房，空壓機房中，多臺空壓機設備的冷卻水一直采用直排方式排 入水池，沒有進行再利用，每年排出的冷卻水量大，造成浪費。污水站中的污水厭氧調 節池需要一定溫度的水來處理降解污水，通常用蒸汽對水進行加熱，在現有條件下，一 定溫度的水需要遠距離供給，需要泵長時間工作，電力消耗大。

　　實用新型內容

　　本實用新型的目的是提供一種污水站冷卻水循環利用裝置，為污水厭氧調節池提供 一定溫度的水來處理降解污水。

　　本實用新型的技術方案是：一種污水站冷卻水循環利用裝置，包括空壓機系統，污 水厭氧調節池和回收水池，所述空壓機系統包括若干臺空氣壓縮機，所述空氣壓縮機的 冷卻水出口處設置有排水管道，所述排水管道包括第一排水管道，第二排水管道和第三 排水管道，所述第一排水管道分別與第二排水管道，第三排水管道相連通，所述冷卻水 出口與所述第一排水管道相連通，所述第二排水管道的出口端與所述污水厭氧調節池的 入水口相連接，所述第三排水管道的出口端與所述回收水池的入水口相連接。

　　進一步，所述第二排水管道上設置有第一液體流量計，所述第三排水管道上設置有 第二液體流量計。

　　本實用新型具有的優點和積極效果是：空壓機系統與厭氧調節池距離較近，在空壓 機系統與污水厭氧調節池之間增加排水管道，將空氣壓縮機的一部分具有一定溫度的冷 卻水排入污水厭氧調節池來處理降解污水，通過對空氣壓縮機的冷卻水進行循環利用， 減少了對遠距離供水泵的使用，降低了電力損耗，減少了浪費，同時節省了大量的蒸汽 資源。
