申請日2013.10.29

　　公開(公告)日2014.05.14

　　IPC分類號A47L11/40

　　摘要

　　本實用新型公開了一種結構合理，氣體及污水回收流道分配科學，可防止污水對電機等結構造成損害的污水桶，克服了現有地毯清理機上污水回收裝置對于水、氣分離及對氣體流道的保護有所欠缺的不足。所述的一種地毯清洗機污水桶，包括上本體、下本體、以及分離板，下本體上設有進氣口，分離板上設有氣道孔、浮止孔、內出氣孔，出氣孔，下本體內設有進氣道，進氣道與內出氣孔連通，分離板下端設有浮止結構，下本體內設有出氣管，出氣管與出氣孔連通，浮止孔、出氣孔處于隔板的一側，其余孔道結構處在隔板另一側。本實用新型適用于以往污水桶所適用的場合，具有能有效防止污水通過氣體流道進入電機，防止電機及其他部件的損壞等優點。

　　權利要求書

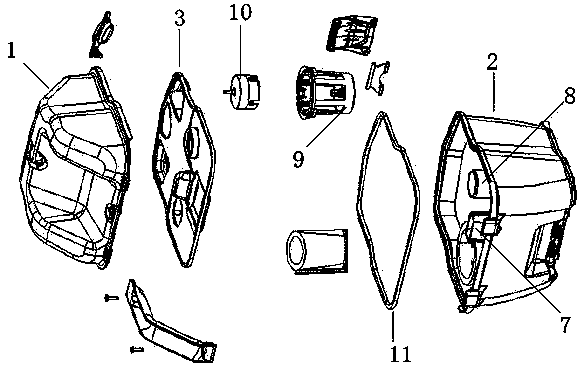

　　1.一種地毯清洗機污水桶，包括互相卡接的上本體(1)、下本體(2)，其特征是，所述的上本體(1)、下本體(2)之間設有分離板(3)，所述的下本體(2)上設有進氣口，所述的分離板(3)上設有氣道孔、浮止孔(4)、內出氣孔(5)，出氣孔(6)，所述的下本體(2)內設有與進氣口相連的進氣道(7)，所述的進氣道(7)通過氣道孔連通至上本體(1)內，所述的進氣道(7)與內出氣孔(5)連通，分離板(3)下端設有一帶通氣孔的浮止結構，所述的浮止結構連接在浮止孔(4)下端，所述的下本體(2)內設有用于連接吸氣電機的出氣管(8)，所述的出氣管(8)與出氣孔(6)連通，所述的分離板(3)上設有將上本體(1)之內所有氣體通路和液體通路分隔開的隔板，浮止孔(4)、出氣孔(6)處于隔板的一側，分離板(3)上的其余孔道結構處在隔板另一側。

　　2.根據權利要求1所述的一種地毯清洗機污水桶，其特征是，所述的浮止結構包括處于分離板(3)下端且與分離板(3)連接的杯體(9)，所述的通氣孔處在杯體(9)側壁上，所述的杯體(9)內設有浮子(10)。

　　3.根據權利要求2所述的一種地毯清洗機污水桶，其特征是，所述的杯體(9)外套設有海綿保護罩。

　　4.根據權利要求2或3所述的一種地毯清洗機污水桶，其特征是，所述的浮子(10)的高度大于下本體(2)高度的十分之一。

　　5.根據權利要求1或2或3所述的一種地毯清洗機污水桶，其特征是，所述的上本體(1)外設有提手，所述的提手與上本體(1)通過螺絲連接。

　　6.根據權利要求1所述的一種地毯清洗機污水桶，其特征是，所述的上本體(1)、下本體(2)的連接段上設有密封圈(11)。

　　7.根據權利要求5所述的一種地毯清洗機污水桶，其特征是，所述的所述的下本體(2)上設有排水孔，所述的排水孔上設有橡膠蓋。

　　說明書

　　一種地毯清洗機污水桶

　　技術領域

　　本實用新型屬于地地毯清洗機部件領域，尤其涉及一種地毯清洗機污水桶。

　　背景技術

　　地地毯清洗機作為一種家庭清潔用具，已較為常見。地地毯清洗機具有多種清理功能，其中有一項便是噴水刷洗及污水回收。污水回收是通過吸嘴進行的，電機提供風力，通過地毯清洗機污水桶、吸嘴進行流通，形成負壓吸力，將污水吸入，并傳遞至地毯清洗機污水桶中進行收集。然而，形成空氣流道的是電機等機械部件，與污水流道是相通的，若污水進入電機，容易造成部件的損壞，導致地地毯清洗機無法正常工作。

　　實用新型內容

　　本實用新型克服了現有技術地地毯清洗機上污水回收裝置對于水、氣分離及對氣體流道的保護有所欠缺的不足，提供了一種結構合理，氣體流道及污水回收流道分配科學，可防止污水對電機等結構造成損害的污水桶。

　　本實用新型是通過以下技術方案實現的：

　　一種地毯清洗機污水桶，包括互相卡接的上本體、下本體，所述的上本體、下本體之間設有分離板，所述的下本體上設有進氣口，所述的分離板上設有氣道孔、浮止孔、內出氣孔，出氣孔，所述的下本體內設有與進氣口相連的進氣道，所述的進氣道通過氣道孔連通至上本體內，所述的進氣道與內出氣孔連通，分離板下端設有一帶通氣孔的浮止結構，所述的浮止結構連接在浮止孔下端，所述的下本體內設有用于連接吸氣電機的出氣管，所述的出氣管與出氣孔連通，所述的分離板上設有將上本體之內所有氣體通路和液體通路分隔開的隔板，浮止孔、出氣孔處于隔板的一側，分離板上的其余孔道結構處在隔板另一側。吸氣電機引導空氣流動，形成負壓吸力，可利用接在地毯清洗機污水桶上的水管或者吸嘴等結構進行污水回收。隔板分離開了水道和氣體流道在上本體內的交匯位置，從而完全避免了污水從高處流入處在低處的氣體流道。

　　作為優選，所述的浮止結構包括處于分離板下端且與分離板連接的杯體，所述的通氣孔處在杯體側壁上，所述的杯體內設有浮子，所述的杯體外套設有海綿保護罩。污水進入下本體后，逐漸累積，當污水收集到一定量后，開始接觸到杯體內的浮子，浮子會因浮力而上升，并最終封住浮止孔，截斷負壓通道，吸水停止。

　　作為優選，所述的浮子的高度大于下本體高度的十分之一。特意限制污水的裝載量，當污水收集到一定量后，浮子堵住浮止孔，氣體流道截斷，此時不能繼續收集，可防止污水收集過滿而進入氣體流道。

　　作為優選，所述的上本體外設有提手，所述的提手與上本體通過螺絲連接。利于安裝及取下本實用新型時使用者的握持。

　　作為優選，所述的上本體、下本體的連接段上設有密封圈。提高密封性，防止污水漏出。

　　作為優選，所述的所述的下本體上設有排水孔，所述的排水孔上設有橡膠蓋。不必打開整體結構就能完成污水傾倒。

　　因此，本實用新型的有益效果是：(1)能有效防止污水通過氣體流道進入電機，防止電機等結構損壞;(2)密封性高，污水傾倒便捷。
