申請日2013.10.29
公開(公告)日2015.05.20
IPC分類號C02F11/10; C10B49/16; C10B53/00
摘要
本發明涉及高溫?zé)峤馕黾夹g(shù)領域，特別涉及一種含油污泥處理方法。一種含油污泥資源化處理方法，焚燒系統將石英砂加熱，經旋風分離后進入熱解析系統中，高溫石英砂將熱量傳遞給含油污泥，使其在高溫缺氧環境下熱解析反應，生成的熱解析氣通過三相分離器分離出油品、水和不凝氣，熱解殘?jiān)械慕乖⑹⑸盎氐椒贌到y(tǒng)中再循環利用。本發明的特點是：高原油回收、無二次污染、低能量消耗，有效解決油田開發和煉油過程產生的各種含油污泥的處理處置問題。整個技術系統節能、環保，同時實現含油污泥的資源化、減量化、無害化處理。
權利要求書
1.一種含油污泥資源化處理方法，其特征在于：焚燒系統將石英砂加熱，經旋風分離后進入熱解析系統中，高溫石英砂將熱量傳遞給含油污泥，使其在高溫缺氧環境下熱解析反應，生成的熱解析氣通過三相分離器分離出油品、水和不凝氣，熱解殘?jiān)械慕乖�、石英砂回到焚燒系統中再循環利用;具體包括焚燒、熱解析和資源回收：
第一步焚燒：焚燒系統所需熱量由熱解產生的焦渣提供，焦渣在循環流化床爐中燃燒放熱，燃燒溫度900～1200℃，將石英砂加熱至800-900℃，經旋風分離器分離后，800～900℃的高溫?zé)煔馔ㄟ^空氣預熱器和蒸汽爐多級回收熱量，預熱后的80～120℃空氣作為循環流化床爐的一次風、80～150℃的空氣作為循環流化床爐的二次風，水蒸汽分配給氣動閥及其他用氣設備;高溫石英砂進入密閉的回轉窯熱解析爐;
第二步熱解析：熱解析系統采用回轉窯熱解析爐，焚燒分離后的高溫石英砂進入密閉的回轉窯熱解析爐提供熱解能耗，含油10-30%的油泥和高溫石英砂按重量比1:4-10的比例進入熱解析爐中;兩者在爐體的6-8r/min慢速轉動下完全混合發生熱解析反應，生成的熱解析氣經過三相分離器回收油品、水和不凝氣，熱解殘?jiān)M(jìn)入循環流化床爐，其中的焦渣進入焚燒系統提供熱能，石英砂作為熱固載體循環重復使用;
第三步資源回收：含油污泥中原油組分中的汽油、煤油、輕柴油隨著熱解析反應依次汽化分離，重柴油及渣油在高溫下少量裂解為甲烷、乙烷、烯烴、炔烴、硫化氫不凝氣，其余形成焦渣，輕組分原油及不凝氣回收，焦渣作燃料焚燒利用熱能。
2.根據權利要求1所述的一種含油污泥資源化處理方法，其特征在于：所述熱解產生的焦渣呈黑色，含大量大分子烴類，主要組成為39.7%固定碳、33.6%揮發分、26.7%灰分，低位發熱量為12-20MJ/Kg。
3.根據權利要求1所述的一種含油污泥資源化處理方法，其特征在于：所述第二步熱解析，含油10-30%的油泥和高溫石英砂重量比1:6。
4.根據權利要求1所述的一種含油污泥資源化處理方法，其特征在于：所述第二步熱解析，熱解析反應溫度450-600℃，在無氧或缺氧條件下反應。
5.根據權利要求1所述的一種含油污泥資源化處理方法，其特征在于：所述第二步熱解析，高溫石英砂溫度800-900℃。

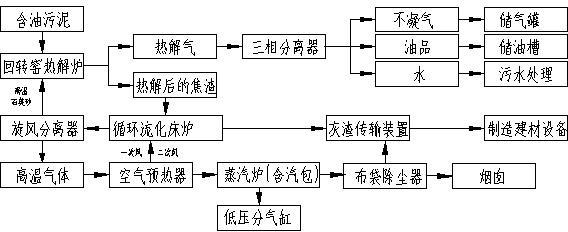

6.一種含油污泥資源化處理成套設備，其特征在于：包括熱解析、焚燒、資源回收、熱能回收四大系統，含油污泥在熱解析系統中熱解，熱解析系統排出的熱解氣經資源回收系統回收，排出的焦渣進入焚燒系統，焚燒系統加熱的高溫石英砂傳送到熱解析系統，焚燒系統產生的高溫?zé)煔馔ㄟ^熱能回收系統回收，進入焚燒系統再利用，分離出的油品和不凝氣收集到資源回收系統;
其中所述熱解析系統由回轉窯熱解析爐、石英砂料倉和油泥料倉組成，回轉窯熱解析爐是一個高溫缺氧反應容器，石英砂料倉和油泥料倉連通回轉窯熱解析爐的進料口，熱解析氣出口連通資源回收系統，熱解殘?jiān)隹诮?jīng)管路連通循環流化床爐;所述回轉窯熱解析爐是由窯體、密封裝置、傳動裝置、支撐裝置組成;傳動裝置是使回轉窯熱解析爐以6-8 r/min的轉數持續轉動;熱解析后的焦渣通過氣動U型閥和螺旋給料機定量、密閉的輸送到循環流化床爐中，焚燒系統與熱解析系統形成了一個閉合的循環回路;所述焚燒系統包括循環流化床爐和旋風分離器;循環流化床爐焦渣入口連通熱解析系統焦渣出口，以石英砂為熱載體焚燒，高溫?zé)煔夂褪⑸俺隽峡谶B通旋風分離器，經旋風分離器后固體輸送到石英砂料倉，煙氣連通熱能回收系統;
所述循環流化床爐包括爐體、上蓋裝置、底座、排灰裝置，爐體為圓柱體空腔，爐體的壁面上設有進料口、二次風入口、排煙口、儀表裝置、密封裝置，爐體下端呈微錐形，錐度為10～20度，底部以法蘭形式與底座連接，二次風位于爐體的密相區和稀相區交匯處，同一高度水平均勻設2-4個二次風入口，爐殼內壁設置有保溫層，進料口安裝有氣動U型閥，再與外接的熱解析爐排料裝置相連，爐體底部設置有布風裝置，布風裝置采用風帽式布風，爐體壁面上安裝有防爆裝置，防爆裝置由接口與爐體相連、防爆墊片在接口法蘭和防爆法蘭之間，法蘭是由高強螺栓組固定;底座設置有一次風入口，底座下端連接排灰裝置，底座由底板、底座殼體、燃燒裝置和保溫層組成，底板與底座殼體固定連接，底板和底座殼體內壁面設置有保溫層，燃燒裝置由燃燒器和燃燒器接口組成，底座殼體上開設有燃燒器接口和一次風入口，排灰裝置是由排灰管道、中間儲灰罐和上下兩個高溫閘閥組成的密閉裝置，排灰管道與爐體連通，中間儲灰罐安裝在上下兩個高溫閘閥之間;儀表裝置包括溫度測量?jī)x表和壓力測量?jī)x表，分別位于底座和爐體不同的高度上;爐體頂端設上蓋裝置，壓蓋一和壓蓋二下面蓋石英玻璃，再通過高強螺栓分別固定在上蓋板和預埋板上，上蓋板底面與爐體內壁之間設置有保溫層。
7.根據權利要求6所述的一種含油污泥資源化處理成套設備，其特征在于：其中所述資源回收系統包括三相分離器、儲油槽、儲氣罐;熱解析氣出口連通三相分離器，三相分離器油品、水和不凝氣管路分別連接儲油槽、污水處理系統和儲氣罐;所述三相分離器的冷卻水出口連接冷卻水循環利用系統，換熱后的熱水作為生活用水。
8.根據權利要求6所述的一種含油污泥資源化處理成套設備，其特征在于：其中所述熱能回收系統包括空氣預熱器、蒸汽爐、三相分離器，循環流化床爐煙氣出口連接旋風分離器氣體出口依次連通空氣預熱器、蒸汽爐多級回收熱能，預熱后的空氣連通循環流化床爐的一次風入口和二次風入口，蒸汽爐產生的水蒸汽輸送到氣動閥及其他用氣設備，部分收集于汽包中循環利用，煙氣經除塵器由煙囪排放;
所述空氣預熱器采用的是列管式空氣預熱器，主要是由主體、煙氣進口、煙氣出口、冷空氣進口、一次風、二次風出口組成，煙氣在管束中流過放出大量的熱能，冷空氣通過錯列沖刷管束進行吸熱，鼓風機直接連接在空氣進口端，在空氣出口端通過煙道連通循環流化床爐一次風入口和二次風入口，煙氣通過煙氣出口排出到煙道，經煙道進入蒸汽爐，蒸汽爐多級回收熱能，水蒸汽出口一部分連通氣動閥及其他用氣設備，一部分連通汽包;換熱后煙氣通過煙道進入布袋除塵器，通過引風機將煙氣引入煙囪;由布袋除塵器排出的灰和由循環流化床爐的排灰裝置排出的灰通過螺旋輸送機輸送給制造建材設備。
說明書
一種含油污泥資源化處理方法及設備
一、技術領域：
本發明涉及高溫?zé)峤馕黾夹g(shù)領域，特別涉及一種含油污泥資源化處理方法。
二、背景技術：
油田在開發生產過程中，不可避免的產生大量含油污泥。經初步調查，我國每年含油污泥新增量達80萬噸左右，由于油泥中含有水、泥沙、硫化物、苯系物、酚類、烴類等，不僅占用土地和空間，而且嚴重的污染空氣、土壤和地下水，在一定程度上制約了國內油田生產的發展。含油污泥已經被國家列為危險固體廢棄物(HW08)，因此開發一種既能消除含油污泥對環境的危害又可回收資源的處理技術，對油田的可持續發展具有重要的實際意義。
含油污泥種類繁多、性質復雜，相應的處理技術也呈現多元化趨勢，目前含油污泥處理技術有篩選流化-調質-離心技術、焚燒、化學熱洗、熱解析、地耕法、堆肥法、生物反應器、溶劑萃取技術等，國內油田多采用填埋、濃縮脫水、固化處理、催化裂解等，其共同的缺點是未能回收利用具有較高經濟價值的原油，高溫?zé)峤馕鎏幚硎悄壳皣?guó)外廣泛用于含油污泥處理技術，可實現含油污泥的無害化、減量化、資源化處理。含油污泥來源不同，含油率不同，低則5%以下，高則達到50%以上，若按平均值20%計，熱解析資源化技術每年可回收利用近10萬噸原油，具有十分可觀的經濟價值。
高溫?zé)峤馕黾夹g(shù)的原理是含油污泥在絕氧的條件下焚燒到一定溫度( 一般為450℃ 左右，甚至更高)，使烴類物質在復雜的水合和裂化反應中分離出來，并冷凝回收。該技術具有將含油污泥完全無機化，烴類高效回收利用，處理速度快，處理徹底等優點。
隨著各國對含油污泥處置指標的進一步嚴格，該技術將成為含油污泥處理的重要方式之一。丹麥的RUGSGO公司業績比較突出，其技術已經在殼牌、BP等大石油公司成功應用。同濟大學、中國市政工程西南設計院等一些院校和科研單位都進行有關的熱解析技術研究，但到目前為止，未見對含油污泥固廢熱解析處理工業化的報道。在我國遼河油田開展了相關的熱解析處理現場試驗，中國石油天然氣有限公司曾致力于研究含油污泥熱解析處理，并于2008年申報“一種含油污泥的資源化利用方法”，專利號為200610103671。但現有的解析方法，經解析爐排出的熱解殘?jiān)腥院薪褂�，造成二次污染，資源浪費，而且熱解析外接能源能耗大。
三、發明內容：
針對上述問題，本發明的目的是提出一種含油污泥資源化處理方法，第一有效地回收了高價值原油，第二切實解決了環境污染問題，第三高效地實現了能量自給及循環利用，是一套集節能、環保于一體的油泥資源化處理技術。本發明的另一目的是提供一種含油污泥資源化處理成套設備，系統設置緊湊，合理，循環利用資源，處理效果佳。
本發明技術方案為：一種含油污泥資源化處理方法，焚燒系統將石英砂加熱，經旋風分離后進入熱解析系統中，高溫石英砂將熱量傳遞給含油污泥，使其在高溫缺氧環境下熱解析反應，生成的熱解析氣通過三相分離器分離出油品、水和不凝氣，熱解殘?jiān)械慕乖�、石英砂回到焚燒系統中再循環利用。
具體包括焚燒、熱解析和資源回收。
第一步焚燒：焚燒系統所需熱量由熱解產生的焦渣提供，焦渣在循環流化床爐中燃燒放熱，燃燒溫度900-1200℃，將石英砂加熱至850℃以上，經旋風分離器分離后，800-900℃的高溫?zé)煔馔ㄟ^空氣預熱器和蒸氣爐多級回收熱量，預熱后的80-120℃空氣作為循環流化床爐的一次風、80-150℃的空氣作為循環流化床爐的二次風，水蒸汽分配給氣動閥及其他用氣設備;高溫石英砂進入密閉的回轉窯熱解析爐;
第二步熱解析：熱解析系統采用回轉窯熱解析爐，焚燒分離后的高溫石英砂進入密閉的回轉窯熱解析爐提供熱解能耗，含油10-30%的油泥和高溫石英砂按重量比1:4-10的比例進入熱解析爐中;兩者在爐體的慢速轉動(6-8r/min)下完全混合發生熱解析反應，生成的熱解析氣經過三相分離器回收油品、水和不凝氣，熱解殘?jiān)?含焦渣和石英砂)進入循環流化床爐，其中的焦渣進入焚燒系統提供熱能，石英砂作為熱固載體循環重復使用;
第三步資源回收：含油污泥中原油組分中的汽油、煤油、輕柴油隨著熱解析反應依次汽化分離，重柴油及渣油在高溫下少量裂解為甲烷、乙烷、烯烴、炔烴、硫化氫等不凝氣，其余形成焦渣，輕組分原油及不凝氣回收，焦渣作燃料充分利用。
所述熱解析產生的焦渣呈黑色，含大量大分子烴類，主要組成為39.7%固定碳、33.6%揮發分、26.7%灰分，低位發熱量為20-25MJ/Kg。
所述第二步熱解析，優選含油10-30%的油泥和高溫石英砂重量比1:6。
所述第二步熱解析，熱解析反應溫度450-600℃，在無氧或缺氧條件下反應。
所述第二步熱解析，高溫石英砂溫度800-900℃。
本發明處理方法所采用的一種含油污泥資源化處理成套設備，包括熱解析、焚燒、資源回收、熱能回收四大系統，含油污泥在熱解析系統中熱解，熱解析系統排出的經資源回收系統回收，排出的焦渣進入焚燒系統，焚燒系統加熱的高溫石英砂傳送到熱解析系統，焚燒系統產生的高溫?zé)煔馔ㄟ^熱能回收系統回收，分離出的油品和不凝氣收集到資源回收系統;
其中所述熱解析系統由回轉窯熱解析爐、石英砂料倉和油泥料倉組成，回轉窯熱解析爐是一個高溫缺氧反應容器，石英砂料倉和油泥料倉連通回轉窯熱解析爐的進料口，熱解析氣出口連通資源回收系統，熱解殘?jiān)隹谕ㄟ^氣動U型閥和螺旋給料機與循環流化床爐連接;所述回轉窯熱解析爐是由窯體、密封裝置、傳動裝置、支撐裝置組成。傳動裝置是使回轉窯熱解析爐以6-8 r/min的轉數持續轉動;熱解析后的焦渣通過氣動U型閥和螺旋給料機定量、密閉的輸送到循環流化床爐中，焚燒系統與熱解析系統形成了一個閉合的循環回路。
其中所述焚燒系統包括循環流化床爐和旋風分離器;循環流化床爐焦渣入口連通熱解析系統焦渣出口，以石英砂為熱載體焚燒，高溫?zé)煔夂褪⑸俺隽峡谶B通旋風分離器，經旋風分離器后固體輸送到石英砂料倉，煙氣連通熱能回收系統;
所述循環流化床爐包括爐體、上蓋裝置、底座、排灰裝置，爐體為圓柱體空腔，爐體的壁面上設有進料口、二次風入口、排煙口、儀表裝置、密封裝置，爐體下端呈微錐形，錐度為10～20度，底部以法蘭形式與底座連接，二次風位于爐體的密相區和稀相區交匯處，同一高度水平均勻設2-4個二次風入口，爐殼內壁設置有保溫層，進料口安裝有氣動U型閥，再與外接的熱解析爐排料裝置相連，爐體底部設置有布風裝置，布風裝置采用風帽式布風，爐體壁面上安裝有防爆裝置，防爆裝置由接口與爐體相連、防爆墊片在接口法蘭和防爆法蘭之間，法蘭是由高強螺栓組固定;底座設置有一次風入口，底座下端連接排灰裝置，底座由底板、底座殼體、燃燒裝置和保溫層組成，底板與底座殼體固定連接，底板和底座殼體內壁面設置有保溫層，燃燒裝置由燃燒器和燃燒器接口組成，底座殼體上開設有燃燒器接口和一次風入口，排灰裝置是由排灰管道、中間儲灰罐和上下兩個高溫閘閥組成的密閉裝置，排灰管道與爐體連通，中間儲灰罐安裝在上下兩個高溫閘閥之間;儀表裝置包括溫度測量?jī)x表和壓力測量?jī)x表，分別位于底座和爐體不同的高度上;爐體頂端設上蓋裝置，壓蓋一和壓蓋二下面蓋石英玻璃，再通過高強螺栓分別固定在上蓋板和預埋板上，上蓋板底面與爐體內壁之間設置有保溫層。
其中所述資源回收系統包括三相分離器、儲油槽、儲氣罐;熱解析氣出口連通三相分離器，三相分離器油品、水和不凝氣管路分別連接儲油槽、污水處理系統和儲氣罐;所述三相分離器的冷卻水出口連接冷卻水循環利用系統，換熱后的熱水作為生活用水。
其中所述熱能回收系統包括空氣預熱器、蒸汽爐、三相分離器，循環流化床爐煙氣出口連接旋風分離器氣體出口依次連通空氣預熱器、蒸汽爐多級回收熱能，預熱后的空氣連通循環流化床爐的一次風入口和二次風入口，蒸汽爐產生的水蒸汽輸送到氣動閥及其他用氣設備，部分收集于汽包中循環利用，煙氣經除塵器由煙囪排放;
所述空氣預熱器采用的是列管式空氣預熱器，主要是由主體、煙氣進口、煙氣出口、冷空氣進口、一次風、二次風出口組成，煙氣在管束中流過放出大量的熱能，冷空氣通過錯列沖刷管束進行吸熱，鼓風機直接連接在空氣進口端，在空氣出口端通過煙道連通循環流化床爐一次風入口和二次風入口，煙氣通過煙氣出口排出到煙道，經煙道進入蒸汽爐，蒸汽爐多級回收熱能，水蒸汽出口一部分連通氣動閥及其他用氣設備，一部分連通汽包;換熱后煙氣通過煙道進入布袋除塵器，通過引風機將煙氣引入煙囪;由布袋除塵器排出的灰和由循環流化床爐的排灰裝置排出的灰通過螺旋輸送機輸送給制造建材設備。
本發明工藝路線完整，整套技術的突出優勢體現在兩方面：
首先，高效回收利用含油污泥中的原油組分。原油以輕質油、不凝可燃?xì)獾男问交厥眨厥章始s51.56%，剩余近48.56%的原油以焦渣形式進入焚燒鍋爐充分燃燒利用，故總回收利用率接近100%(以某油泥計算，見表1)。
其次，整套技術無需外加能量，熱解析反應耗能完全由含油污泥熱解析產生的焦渣燃燒放熱提供。熱解析產生的焦渣呈黑色塊狀(或顆粒狀)，主要的元素組成為碳，其余的為氫、氧、氮、硫和金屬元素，可做為燃料用于循環流化床爐焚燒，且上一個處理周期產生的焦渣焚燒，具有較高熱值，燃燒后釋放熱量 ，放出的熱量可完全滿足本周期熱解析所需熱量。石英砂從常溫升高到850℃以上所需溫度吸收熱量，油泥熱解析反應吸熱，經實驗計算，三者滿足，即一定量的含油污泥熱解析所需能量完全可以由熱解殘?jiān)械慕乖峁�，無需外界補充能量，實現了能量的完全自給(以某油泥計算，見表2)。
其中循環流化床爐所需的二次風，是從循環流化床爐排出的高溫?zé)煔?800-900℃)，分別通過空氣預熱器、蒸汽爐多級回收熱能，預熱后的空氣可作為循環流化床爐的一次(80-120℃)和二次風(80-150℃)，蒸汽爐產生的水蒸汽部分供給氣動閥及其他用氣設備，部分收集于汽包中循環利用，煙氣最終經處理后排放。熱解析氣通過三相冷凝分離器分離，冷卻水循環利用。
