申請日2013.10.28

　　公開(公告)日2014.01.15

　　IPC分類號C02F3/02

　　摘要

　　本發明所涉及的好氧污水處理曝氣量調節系統通過在曝氣池表面設置的若干氣體收集裝置，使用自動控制系統準確控制氣體收集裝置的內部壓力，使之與大氣壓接近，以確保數據采集的準確性;通過干燥器去除水蒸氣，保證數據采集的精度;經過流量計和氣體濃度傳感器測定氣體的組分和流量等實時數據，得到好氧污泥消耗氧氣速度最直接的參數，經由自動控制系統分析，判斷當前工況下曝氣量狀況，依曝氣量不足或過量;依次調節曝氣設備的曝氣量，提高污水處理系統的準確率和效率，降低能耗。為實現上述目的，本發明所涉及的好氧污水處理曝氣量調節系統由曝氣設備、氣體監測系統和自動控制系統組成。

　　權利要求書

　　1.一種好氧污水處理曝氣量調節系統，由曝氣設備、氣體監測系統、自動控制系統、執行系統及氣體采集管路組成;其中曝氣設備安裝在曝氣池中;氣體監測系統包括各類監測儀器儀表，所述監測儀器儀表安裝在氣體采集管路上;自動控制系統與氣體監測系統中的各儀器儀表及執行系統中的各儀器連接;

　　其特征在于：所述氣體監測系統包括至少一個內部安裝氣體壓力傳感器的氣體采集裝置，及一個內部安裝有氣體體積流量計的氣體采集裝置。

　　2.如權利要求1所述的好氧污水處理曝氣量調節系統，其特征在于：所述氣體監測系統中包括干燥器，氧氣、二氧化碳濃度傳感器，溫度傳感器和質量流量計。

　　3.如權利要求1或2所述的好氧污水處理曝氣量調節系統，其特征在于：所述曝氣設備有鼓風機、表面曝氣機等。

　　4.如權利要求1或2所述的好氧污水處理曝氣量調節系統，其特征在于：所述自動控制系統為有信息處理能力的設備，PLC或電腦或電控板等。

　　5.如權利要求3所述的好氧污水處理曝氣量調節系統，其特征在于：所述自動控制系統為有信息處理能力的設備，PLC或電腦或電控板等。

　　6.如權利要求2所述的好氧污水處理曝氣量調節系統，其特征在于：所述干燥器至少兩個。

　　7.如權利要求1或2所述的好氧污水處理曝氣量調節系統，其特征在于：所述干燥器兩端安裝截止閥。

　　8.如權利要求1或2或6所述的好氧污水處理曝氣量調節系統，其特征在于：所述氣體采集管路上安裝至少一個截止閥。

　　9.如權利要求3所述的好氧污水處理曝氣量調節系統，其特征在于：所述氣體采集管路上安裝至少一個截止閥。

　　10.如權利要求4所述的好氧污水處理曝氣量調節系統，其特征在于：所述氣體采集管路上安裝至少一個截止閥。

　　說明書

　　好氧污水處理曝氣量調節系統

　　技術領域

　　本發明涉及污水處理領域，尤其涉及一種污水生物處理領域。

　　背景技術

　　好氧處理是污水生物處理中最為重要的工藝，也是污水處理能耗較大的工藝，其中曝氣是生物處理工藝中耗能最大的過程。

　　現有技術中曝氣設備往往人工手動調節，且曝氣量大小的調節主要根據曝氣池和出水溶解氧含量來決定，誤差較大。

　　氧利用速率是表征好氧污泥消耗氧氣速度的最直接的參數，也是調節曝氣量最準確的參數，然而在實際過程中，測定需要在實驗室中進行，往往難以與實際曝氣量調節相結合。

　　發明內容

　　為解決上述問題，本發明公開了一種好氧污水處理曝氣量調節系統。本發明所涉及的好氧污水處理曝氣量調節系統通過在曝氣池表面設置的若干氣體收集裝置，使用自動控制系統準確控制氣體收集裝置的內部壓力，使之與大氣壓接近，以確保數據采集的準確性;通過干燥器去除水蒸氣，保證數據采集的精度;經過流量計和氣體濃度傳感器測定氣體的組分和流量等實時數據，得到好氧污泥消耗氧氣速度最直接的參數，經由自動控制系統分析，判斷當前工況下的曝氣量狀況，依曝氣量不足或過量;依次調節曝氣設備的曝氣量，提高污水處理系統的準確率和效率，降低能耗。

　　為實現上述目的，本發明所涉及的好氧污水處理曝氣量調節系統由曝氣設備、氣體監測系統、自動控制系統、執行系統及氣體采集管路組成;其中曝氣設備安裝在曝氣池中，氣體監測系統中的各監測儀器儀表安裝在氣體采集管路上，自動控制系統與氣體監測系統中的各儀器儀表及執行系統中的各儀器連接。

　　1、曝氣設備

　　所述曝氣設備包括鼓風機、表面曝氣機等，一般安裝在曝氣池中。

　　2、氣體監測系統

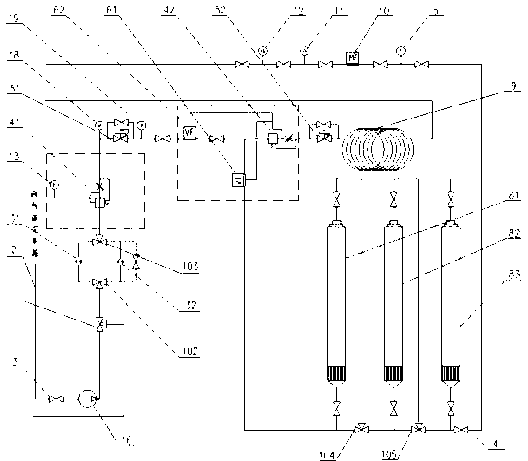

　　所述氣體監測系統包括漂浮在曝氣池表面的若干個氣體采集裝置。其中有內部安裝氣體壓力傳感器的氣體采集裝置，及內部安裝有氣體體積流量計的氣體采集裝置;此外在管路上還安裝有干燥器，氧氣、二氧化碳濃度傳感器，溫度傳感器和質量流量計等，這些儀器儀表一起構成氣體監測系統。其中，氣體采集裝置通過氣體采集管路與干燥器，氧氣、二氧化碳濃度傳感器，溫度傳感器和質量流量計等依次相連接。

　　3、自動控制系統

　　所述自動控制系統為有信息處理能力的設備，如PLC或電腦或電控板等。

　　所述自動控制系統接收的輸入信號包括各個氣體采集裝置上的氣體壓力傳感器信號及氣體溫度傳感器信號、體積流量計信號、質量流量計信號，以及氧氣、二氧化碳濃度傳感器信號等;當氣體采集裝置上內部壓力(表壓)超出設定值范圍時，開啟或關閉真空泵，從而使得氣體采集裝置內部從曝氣池表面逸出的氣體量與經氣體采集管路抽出的氣體量彼此平衡，保證氣體采集裝置內部壓力一直處于設定范圍;自動控制系統通過接收各種氣體信號，分析現有工況下氧氣利用速率(Oxygen Utilization Rate)，調節曝氣設備的供氣量，從而實現好氧曝氣過程供氧量的控制。

　　所述自動控制系統的輸出信號主要包括真空泵控制信號、電磁閥控制信號和曝氣設備控制信號。

　　4、執行系統

　　所述執行系統包括真空泵、電磁閥等。

　　本發明所涉及的好氧污水處理曝氣量調節系統，作為優選，氣體采集裝置是通過自身浮力或通過繩索等拉力作用漂浮在曝氣池表面，與曝氣池表面構成一個密閉空間的裝置;其可以均勻分布在曝氣池表面上，也可以分布在根據曝氣池表面幾何形狀特點或經測試得到的特征點上。

　　對于具有多臺曝氣設備的曝氣池，自動控制系統還可以根據不同位置氣體采集裝置的氣體分析數據，有選擇的分別調節各曝氣設備的曝氣量。例如，對于流程較長的曝氣池，沿程的數據呈下降趨勢，出水端的數據最小，就可以根據該區域的自動控制系統分析氣體數據，降低曝氣量，從而節約能耗。
