申請日2013.10.28
公開(公告)日2015.01.07
IPC分類號C02F103/32; C02F9/14
摘要
本發明涉及一種高油脂食品加工廢水處理方法，它是將廢水通過依次進行的下述工序的處理而得到達標排放水，處理工序?yàn)椋撼�、ABR厭氧處理、氣浮、曝氣生物濾池生化(簡稱為BAF生化)、混凝、過濾、消毒、污泥處理以及氣體處理。本發明針對食品加工廢水中油脂濃度高的水質特點，先通過ABR反應器多分格的構造形式去除動植物浮油，再通過投加石灰和PAC，使廢水中動植物油等有機污染物形成絮體，廢水中的磷酸根與鈣離子和鋁離子反應生成磷酸鹽沉淀去除，然后通過氣浮池產生大量的微細氣泡，促使殘余的油脂粘附于雜質絮體顆粒上，形成比重小于水的絮體上浮水面，從而去除大部分動植物油脂等有機污染物，不僅使得油類指標達標，而且降低后續BAF生化處理的負荷。
權利要求書
1.高油脂食品加工廢水處理方法，它包括以下步驟：
(1)除渣
高油脂食品加工廢水經管道收集后進入粗格柵和細格柵，先通過粗格柵去除廢水中的粗大的浮漂物，然后通過細格柵進一步去除水中大部分不可溶解性的懸浮物，產生的隔渣打包外運;正常運行情況下，廢水進入集水池;發生突發事件時廢水則進入事故池，事故池的廢水經稀釋處理后再進入集水池;
(2)ABR厭氧處理
集水池出水經提升泵提升進入ABR反應器，ABR反應器用于去除浮油以及將有機酸分解成甲烷和二氧化碳;
(3)氣浮
ABR反應器出水流入混凝池，在攪拌條件下先投加石灰，再加入PAC進行混凝處理，最后調整PH后進入氣浮池進行氣浮分離;
(4)曝氣生物濾池生化
氣浮池出水進入曝氣生物濾池，通過生物氧化降解作用對廢水進行凈化，進一步除去COD、氨氮和總氮，同時起到過濾的作用進一步去除SS，得到凈化廢水;
(5)混凝
曝氣生物濾池出水先自流進入混凝反應池，投加PAC，進行化學除磷;
(6)過濾
混凝反應池的出水自流進入濾布濾池進行過濾分離，完成總磷的去除;
(7)消毒
濾布濾池出水進入接觸池進行二氧化氯消毒;同時接觸池兼作反洗水池;
(8)污泥處理
步驟(2)ABR厭氧處理的ABR反應器、步驟(3)氣浮中的混凝池產生的沉淀和步驟(3)氣浮中的氣浮池產生的浮渣都通過管道進入污泥池，然后依次經過機械濃縮槽和污泥脫水機的脫水作用使得污泥減容，脫水后干泥進行外運或堆肥處理，濾液則回流至步驟(1)除渣中的集水池;
(9)氣體處理
步驟(2)厭氧處理中ABR反應器厭氧微生物產生的沼氣經沼氣脫硫及焚燒系統處理后的尾氣進入尾氣除臭系統處理;同時，步驟(1)除渣中的集水池和步驟(3)氣浮中的氣浮池產生的氣體也都與進入尾氣除臭系統處理。
2.如權利要求1所述的一種高油脂食品加工廢水處理方法，其特征在于：步驟(3)氣浮中石灰的投加量為5~75ppm。
3.如權利要求1所述的一種高油脂食品加工廢水處理方法，其特征在于：步驟(3)氣浮中PAC的投加量為5~60ppm。
4.如權利要求1所述的一種高油脂食品加工廢水處理方法，其特征在于：步驟(3)氣浮中最后投加60~180ppm的石灰調整PH值至8.0-8.5。
5.如權利要求1所述的一種高油脂食品加工廢水處理方法，其特征在于：步驟(5)混凝中PAC的投加量為0~20ppm。
6.如權利要求1所述的高油脂食品加工廢水處理方法，其特征在于：步驟(3)氣浮為布?xì)鈿飧》�、電氣浮法、生物及化學氣浮法或溶氣氣浮法中的一種。
7.如權利要求1所述的高油脂食品加工廢水處理方法，其特征在于：步驟(3)氣浮中的混凝池、步驟(5)混凝中的混凝反應池以及步驟(7)消毒中的接觸池都帶有配藥系統和加藥系統。
8.如權利要求1所述的高油脂食品加工廢水處理方法，其特征在于：步驟(8)污泥處理中污泥脫水機為疊螺式脫水機、真空過濾脫水機、壓濾脫水機或離心脫水機中的一種。
9.如權利要求1所述的高油脂食品加工廢水處理方法，其特征在于：步驟(3)氣浮中氣浮池的出水SS≤60mg/L。
說明書
高油脂食品加工廢水處理方法
技術領域
本發明涉及一種高油脂廢水處理方法，特別是涉及一種基于ABR厭氧技術、氣浮技術和BAF技術的高油脂食品加工廢水處理方法，屬于環境工程的水污染治理領域。
背景技術
食品工業原料廣泛，制品種類繁多，加工過程要使用大量水，因此有很多廢物作為污水的形式排放。排出廢水的水量、水質差異很大。廢水中主要污染物有：(1)漂浮在廢水中固體物質，如菜葉、果皮、碎肉、禽羽等;(2)懸浮在廢水中的物質有油脂、蛋白質、淀粉、膠體物質等;(3)溶解在廢水中的酸、堿、鹽、糖類等，特別是磷化合物和氮化合物含量高;(4)原料夾帶的泥砂及其他有機物等;(5)致病菌毒等。由于食品種類繁多，原料來源廣泛，食品加工污水具有懸浮物、油脂含量高，重金屬離子多，COD和BOD數值大，水量變化幅度大，氮、磷化合物含量高，水溫較高等水質特點。
目前，食品加工廢水處理方法主要有：(1)物理處理法：主要有篩濾、撇除、調節、沉淀、氣浮、離心分離、過濾、微濾等。(2)化學處理法：主要有中和、混凝、電解、氧化還原、離子交換、膜分離法等。(3)生物處理法：主要好氧法、厭氧法、穩定塘、土地處理以及由上述方法的組合。
食品加工廢水的處理方法有多種，但一種方法單獨處理往往效果不佳，需要針對不同工業廢水的水質特點，以及污染物的成分不同，采取多種技術聯合處理，才能取得理想的處理效果。
發明內容
本發明的目的在于針對高油脂食品加工廢水處理方法中所存在的設計工藝流程長、處理系統結構過于復雜、運行費用高、處理后的排放廢水不達標等缺陷，提供一種基于ABR厭氧技術、氣浮技術和BAF技術相結合，去除油脂、COD、氨氮和磷的效果好，成本較低，處理系統簡單的高油脂食品加工廢水處理方法。

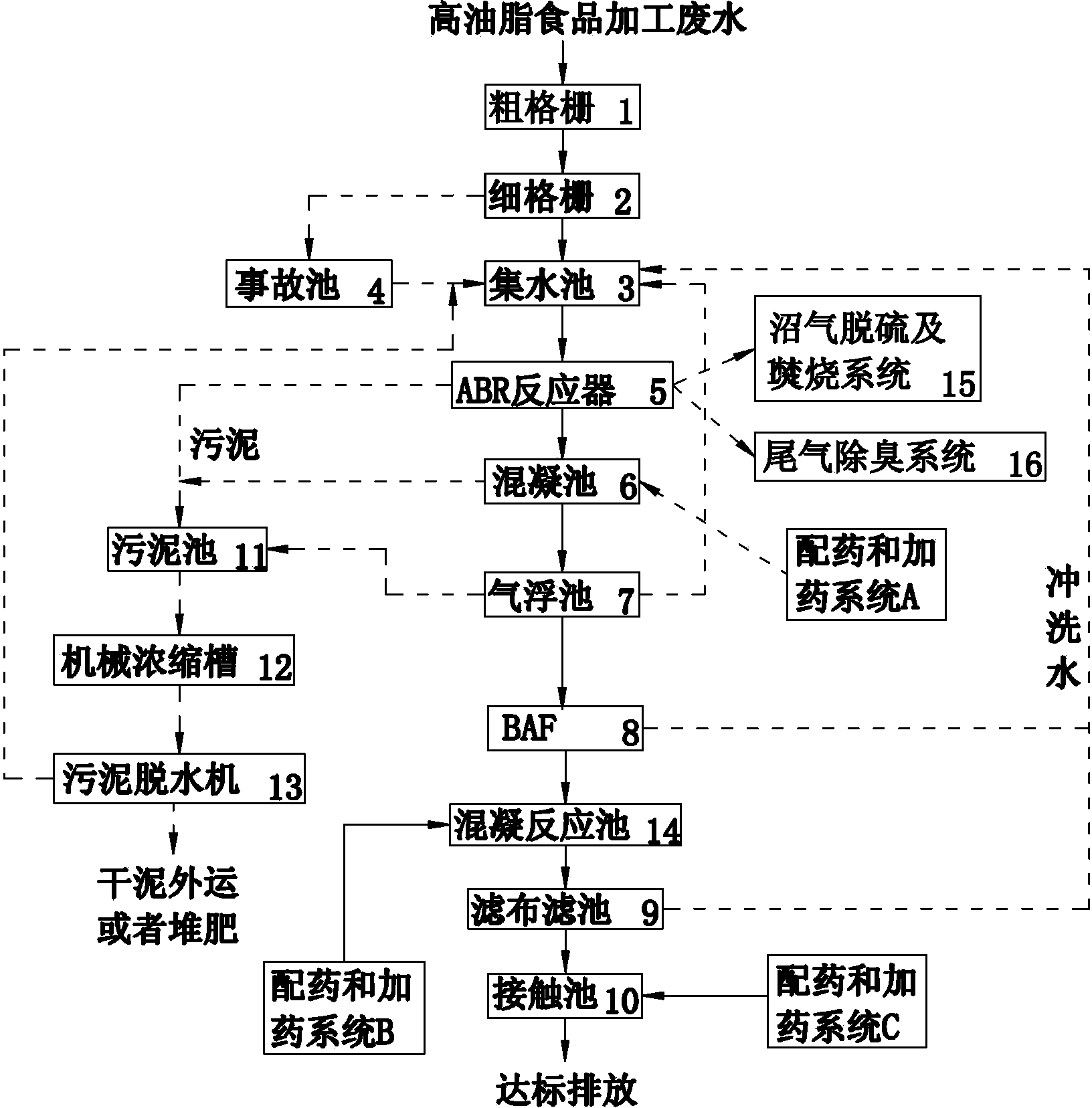

本發明所述高油脂食品加工廢水處理方法包括以下步驟：
(1)除渣
高油脂食品加工廢水經管道收集后進入粗格柵和細格柵，先通過粗格柵去除廢水中的粗大的浮漂物，然后通過細格柵進一步去除水中大部分不可溶解性的懸浮物，產生的隔渣打包外運，防止懸浮物對后續管、泵以及構筑物堵塞;正常運行情況下，廢水進入集水池;發生突發事件時廢水則進入事故池，通過事故池以儲存事故生產時排放水，以便后續稀釋處理后再進入集水池，防止高濃度負荷對后續處理工藝的沖擊;
(2)ABR厭氧處理
集水池出水經提升泵提升進入ABR反應器，一方面利用ABR反應器的多分格結構去除浮油;另一方面，經過ABR反應器中厭氧菌、兼氧菌的吸附、發酵、產甲烷共同作用下將有機酸分解成甲烷和二氧化碳，降低COD;
(3)氣浮
ABR反應器出水流入混凝池，在攪拌條件下先投加石灰，再加入PAC進行混凝處理，最后調節PH后進入氣浮池進行氣浮分離，通過氣浮除油除磷，并進一步降低SS;
(4)曝氣生物濾池生化(簡稱為BAF生化)
氣浮池出水進入曝氣生物濾池，通過生物氧化降解作用對廢水進行凈化，進一步除去COD、氨氮和總氮，同時起到過濾的作用進一步去除SS，得到凈化廢水;
(5)混凝
BAF出水先自流進入混凝反應池，投加PAC，進行化學除磷，以確�？偭走_(dá)標;
(6)過濾
混凝反應池的出水自流進入濾布濾池進行過濾分離，完成總磷的去除;
(7)消毒
濾布濾池出水進入接觸池進行二氧化氯消毒，對廢水進行殺菌消毒;同時接觸池兼作反洗水池。
(8)污泥處理
步驟(2)ABR厭氧處理的ABR反應器、步驟(3)氣浮中的混凝池產生的沉淀(即污泥)和步驟(3)氣浮中的氣浮池產生的浮渣(即污泥)都通過管道進入污泥池，然后依次經過機械濃縮槽和污泥脫水機的脫水作用使得污泥減容，脫水后干泥進行外運或堆肥處理，濾液則回流至步驟(1)除渣中的集水池;
(9)氣體處理
步驟(2)厭氧處理中ABR反應器厭氧微生物產生的沼氣經沼氣脫硫及焚燒系統處理后的尾氣進入尾氣除臭系統處理;同時，步驟(1)除渣中的集水池和步驟(3)氣浮中的氣浮池產生的氣體也都與進入尾氣除臭系統處理。
更為具體地：
上述步驟(3)氣浮中石灰的投加量為5~75ppm。
上述步驟(3)氣浮中PAC的投加量為5~60ppm。
上述步驟(3)氣浮中最后投加60~180ppm的石灰調節PH值至8.0-8.5再進入氣浮池。
上述步驟(5)混凝中PAC的投加量為0~20ppm。
上述步驟(8)上述污泥處理中的污泥脫水機為疊螺式脫水機、真空過濾脫水機、壓濾脫水機或離心脫水機中的一種。
上述步驟(3)氣浮中的混凝池、步驟(5)混凝中的混凝反應池和步驟(7)消毒中的接觸池都帶有配藥系統和加藥系統。
上述步驟(3)氣浮為布?xì)鈿飧》ā㈦姎飧》�、生物及化學氣浮法或溶氣氣浮法中的一種。
上述步驟(3)氣浮中氣浮池的出水SS≤60mg/L。
本發明的處理方法選用“ABR+氣浮+BAF”的組合工藝。ABR主要降低COD并利用其多分格的構造形式去除浮油;氣浮主要作用是通過投加石灰乳液除磷、氣浮除油以及降低SS，確保進BAF池廢水的SS指標≤60mg/L;BAF的主要作用是硝化反硝化除氨氮、總氮，以及SS。高油脂食品加工廢水經過以上處理的效果如表1所示：
表1高油脂食品加工廢水各處理單元的效果
采用本發明對食品廢水處理，使其達到《城鎮污水處理廠污染物排放標準》(GB18918-2002)一級A標準的能耗為：≤0.44度/噸;本發明的處理方法的廢水處理藥劑消耗為：≤0.24元/噸。
本發明與現有技術比較，具有以下突出優點：
(1)針對食品加工廢水中油脂濃度高的水質特點，先通過ABR反應器多分格的構造形式去除動植物浮油，再通過投加石灰和PAC，使廢水中動植物油等有機污染物形成絮體，廢水中的磷酸根與鈣離子和鋁離子反應生成磷酸鹽沉淀去除，然后通過氣浮池產生大量的微細氣泡，促使殘余的油脂粘附于雜質絮體顆粒上，形成比重小于水的絮體上浮水面，從而去除大部分動植物油脂等有機污染物，不僅使得油類指標達標，而且降低后續BAF生化處理的負荷。
(2)通過BAF中微生物的硝化反硝化作用，可以有效去除食品加工廢水中的氨氮和總氮。
(3)先通過在混凝池投加石灰和PAC，使廢水中的磷酸根與鈣離子和鋁離子反應生成磷酸鹽沉淀去除，然后在后續的混凝反應池中投加PAC進一步化學除磷，保證總磷≤0.5mg/L。
(4)高油脂食品加工廢水通過本發明的處理，出水水質可達到國家污水綜合排放標準(GB8978-1996) 中的一級A標準。
(5)ABR反應器厭氧微生物產生的沼氣經沼氣脫硫及焚燒系統進行處理后再進入尾氣除臭系統，且集水池和氣浮池產生的氣體也都與進入尾氣除臭系統處理，不僅對厭氧產生的沼氣進行資源化回收利用，而且通過尾氣除臭系統大幅度減少?gòu)U水處理過程中產生的惡臭，保證周?chē)目諝赓|(zhì)量。
