申請日2013.10.28

　　公開(公告)日2014.03.26

　　IPC分類號H02M1/36

　　摘要

　　本實用新型公開了一種用于工業廢水處理裝置的啟動電路，包括第一電阻至第七電阻、第一場效應管、第二場效應管、第一三極管、第二三極管、電位器、第一穩壓二極管、第二穩壓二極管和電容，電源的正極分別與所述第一電阻的第一端、所述第一場效應管的源極、所述電容的第一端、所述第五電阻的第一端和所述第二三極管的發射極連接，所述第一場效應管的柵極分別與所述電容的第一端、所述第五電阻的第二端、所述第四電阻的第一端、所述第二穩壓二極管的負極連接。本實用新型為一種用于工業廢水處理裝置的啟動電路，該電路能很好地消除較大功率開關電源啟動時產生的浪涌電流，大大改善了電源的輸出特性，具有市場推廣價值。

　　權利要求書

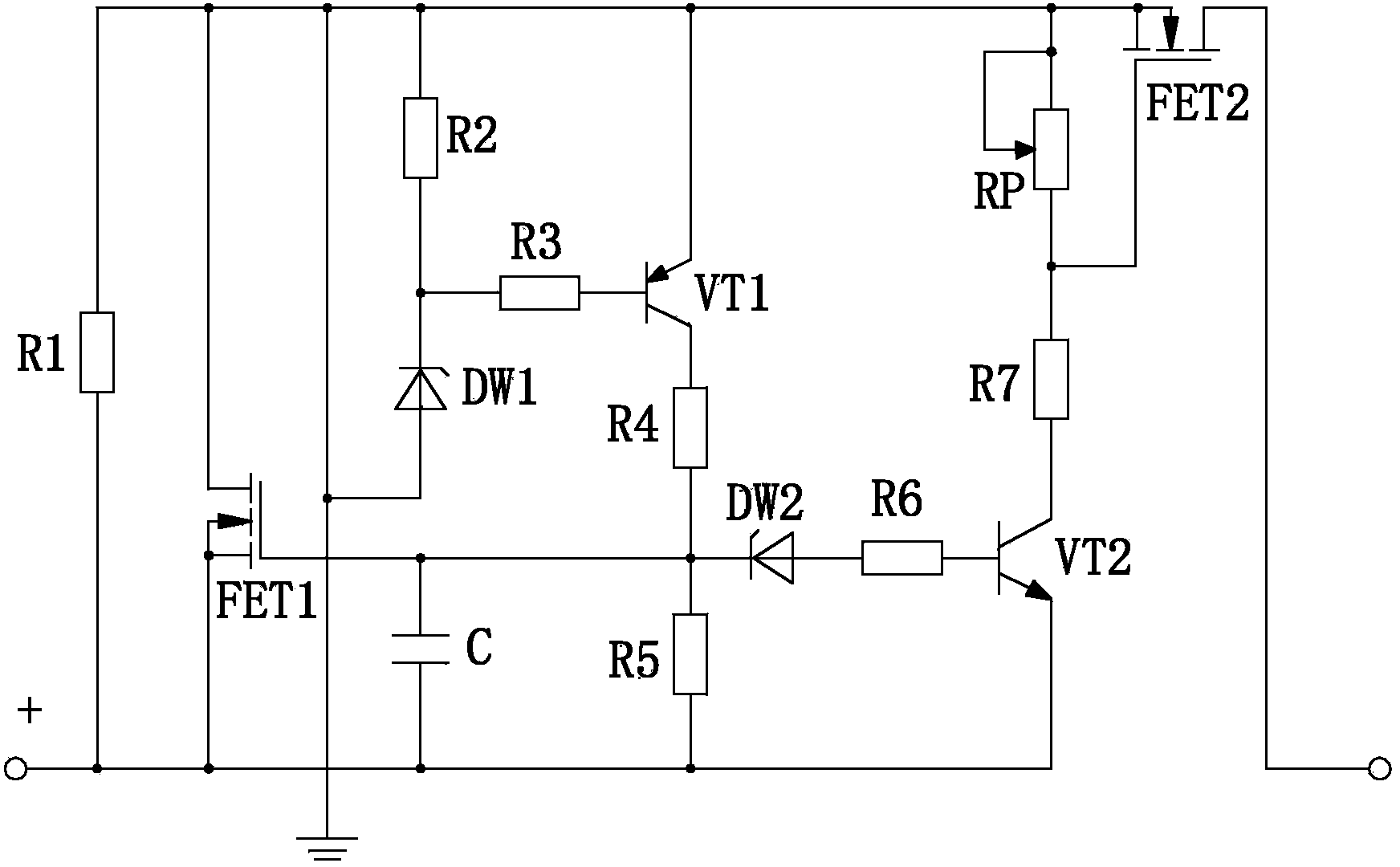

　　1.一種用于工業廢水處理裝置的啟動電路，其特征在于：包括第一電阻至 第七電阻、第一場效應管、第二場效應管、第一三極管、第二三極管、電位器、 第一穩壓二極管、第二穩壓二極管和電容，電源的正極分別與所述第一電阻的 第一端、所述第一場效應管的源極、所述電容的第一端、所述第五電阻的第一 端和所述第二三極管的發射極連接，所述第一電阻的第二端分別與所述第一場 效應管的漏極、所述第二電阻的第一端、所述第一三極管的發射極、所述第一 穩壓二極管的正極、所述電位器的第一端、所述電位器的滑動端和所述第二場 效應管的源極連接后接地，所述第一場效應管的柵極分別與所述電容的第一端、 所述第五電阻的第二端、所述第四電阻的第一端、所述第二穩壓二極管的負極 連接，所述第一穩壓二極管的負極分別與所述第二電阻的第二端和所述第三電 阻的第一端連接，所述第三電阻的第二端與所述第一三極管的基極連接，所述 第一三極管的集電極與所述第四電阻的第二端連接，所述第二穩壓二極管的正 極與所述第六電阻的第一端連接，所述第六電阻的第二端與所述第二三極管的 基極連接，所述第二三極管的集電極與所述第七電阻的第一端連接，所述第七 電阻的第二端分別與所述電位器的第二端和所述第二場效應管的柵極連接，所 述第二場效應管的漏極與電源負極連接。

　　說明書

　　一種用于工業廢水處理裝置的啟動電路

　　技術領域

　　本實用新型涉及一種工業廢水處理裝置，尤其涉及一種用于工業廢水處理 裝置的啟動電路。

　　背景技術

　　工業廢水是指工業生產過程中產生的廢水和廢液，其中含有隨水流失的工 業生產用料、中間產物、產品以及生產過程中產生的污染物。隨著工業的迅速 發展，廢水的種類和數量迅猛增加，對水體的污染也日趨廣泛和嚴重，破壞了 環境，威脅到人類的健康和安全，因此必須對工業廢水進行處理才能排出。廢 水的處理設備結構比較復雜，需要功率較大的開關電源，這種電源在加電瞬間 要汲取一個較大的電流，這個浪涌電流可能達到電源靜態工作電流的1O倍～100 倍。這可能導致兩方面的問題，第一，假如直流電源不能供給足夠的啟動電流， 開關電源可能進入一種鎖定狀態而無法啟動;第二，這種浪涌電流可能造成電 源電壓的降低，足以引起使用同一電源的其它動力設備瞬間掉電。

　　實用新型內容

　　本實用新型的目的就在于為了解決上述問題而提供一種用于工業廢水處理 裝置的啟動電路。

　　本實用新型通過以下技術方案來實現上述目的：

　　一種用于工業廢水處理裝置的啟動電路，包括第一電阻至第七電阻、第一 場效應管、第二場效應管、第一三極管、第二三極管、電位器、第一穩壓二極 管、第二穩壓二極管和電容，電源的正極分別與所述第一電阻的第一端、所述 第一場效應管的源極、所述電容的第一端、所述第五電阻的第一端和所述第二 三極管的發射極連接，所述第一電阻的第二端分別與所述第一場效應管的漏極、 所述第二電阻的第一端、所述第一三極管的發射極、所述第一穩壓二極管的正 極、所述電位器的第一端、所述電位器的滑動端和所述第二場效應管的源極連 接后接地，所述第一場效應管的柵極分別與所述電容的第一端、所述第五電阻 的第二端、所述第四電阻的第一端、所述第二穩壓二極管的負極連接，所述第 一穩壓二極管的負極分別與所述第二電阻的第二端和所述第三電阻的第一端連 接，所述第三電阻的第二端與所述第一三極管的基極連接，所述第一三極管的 集電極與所述第四電阻的第二端連接，所述第二穩壓二極管的正極與所述第六 電阻的第一端連接，所述第六電阻的第二端與所述第二三極管的基極連接，所 述第二三極管的集電極與所述第七電阻的第一端連接，所述第七電阻的第二端 分別與所述電位器的第二端和所述第二場效應管的柵極連接，所述第二場效應 管的漏極與電源負極連接。

　　本實用新型的有益效果在于：

　　本實用新型為一種用于工業廢水處理裝置的啟動電路，該電路能很好地消 除較大功率開關電源啟動時產生的浪涌電流，大大改善了電源的輸出特性，具 有市場推廣價值。
