申請日2013.10.28

　　公開(公告)日2014.06.18

　　IPC分類號C02F11/12; F01K27/00; F01K17/06

　　摘要

　　本實用新型提供一種利用燃?xì)廨啓C(jī)余熱干燥污泥的系統，燃?xì)廨啓C(jī)與發電機連接，燃?xì)廨啓C(jī)煙氣出口與余熱鍋爐相連通，余熱鍋爐蒸汽出口與汽輪機相連通，汽輪機與發電機相連接，汽輪機的抽汽管與內熱式流化床干燥器的受熱面管入口相連通，空氣加熱器出氣口與內熱式流化床干燥器進風口相連通，濕污泥經濕污泥管進入到內熱式流化床干燥器中，在受熱面管外流動、干燥后從出料口排入干污泥管;利用燃?xì)廨啓C(jī)的煙氣余熱生產蒸汽推動汽輪發電機組發電，汽輪機余熱作為污泥干燥的熱源，實現能源梯級利用，熱效率高，不外排異味氣體，利用熱水預加熱流化床干燥器的流化風，能源利用率進一步提高，有效避免污泥填埋和土地利用造成的地下水污染等環境問題。

　　權利要求書

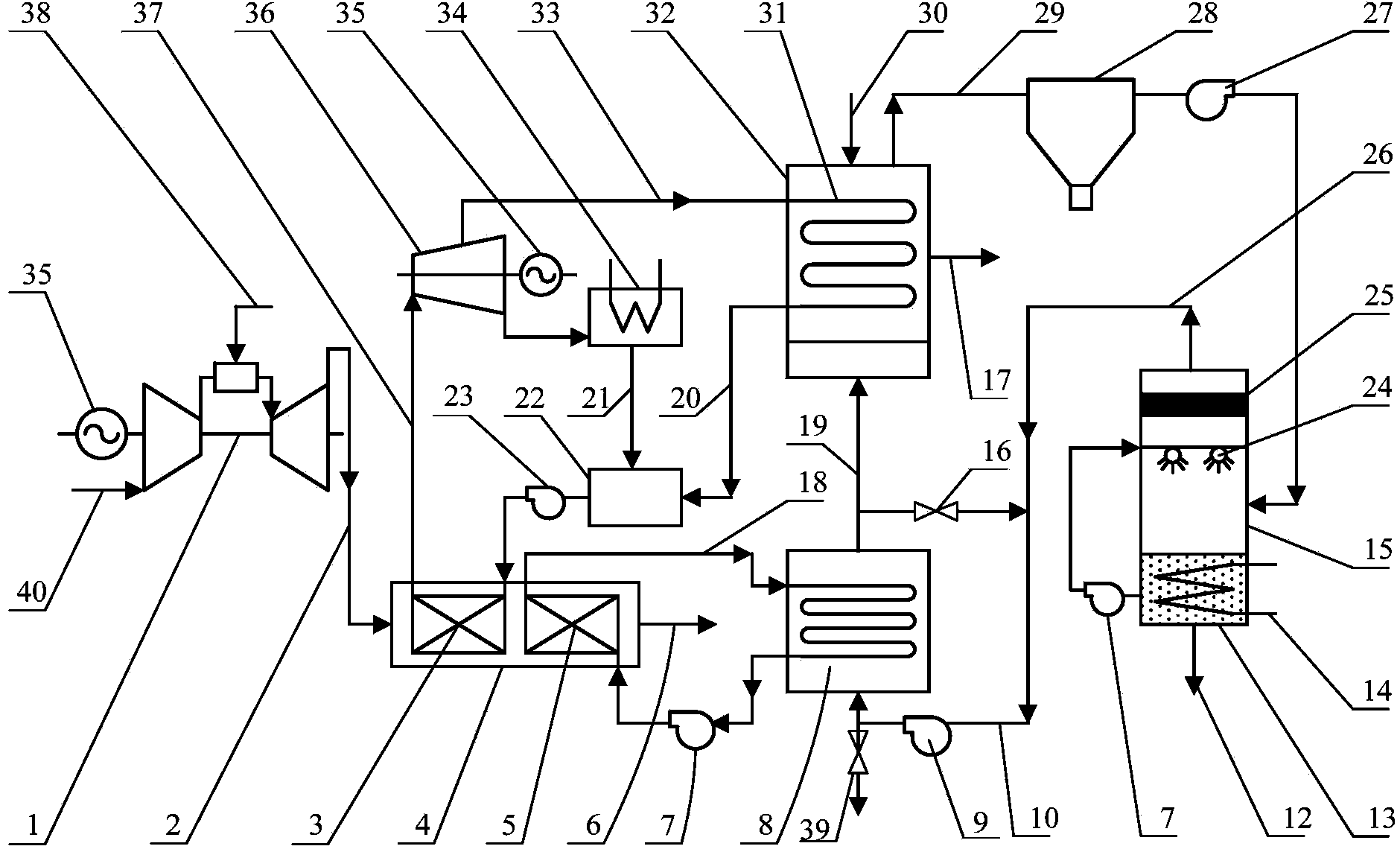

　　1.一種利用燃?xì)廨啓C(jī)余熱干燥污泥的系統，其特征在于：包括燃?xì)廨啓C(jī)(1)， 燃?xì)廨啓C(jī)(1)與發電機(35)連接，燃?xì)廨啓C(jī)(1)煙氣出口與余熱鍋爐(4) 相連通，余熱鍋爐(4)內設有蒸汽發生器(3)和熱水器(5)，余熱鍋爐(4) 蒸汽出口與汽輪機(36)相連通，汽輪機(36)與發電機(35)相連接，汽輪 機(36)的抽汽管(33)與內熱式流化床干燥器(32)的受熱面管(31)入口 相連通，汽輪機(36)排汽口連接有凝汽器(34)，內熱式流化床干燥器(32) 的受熱面管(31)出口與凝汽器(34)出口匯合后經給水泵(23)與蒸汽發生 器(3)進水口相連通;所述余熱鍋爐(4)的熱水器(5)熱水出口與空氣加熱 器(8)相連通，空氣加熱器(8)冷水出口通過循環泵(7)與熱水器(5)的 進水口相連通;

　　空氣加熱器(8)出氣口與內熱式流化床干燥器(32)進風口相連通，內熱 式流化床干燥器(32)出風口依次連接有除塵器(28)、引風機(27)和水汽冷 凝裝置，水汽冷凝裝置的氣體出口通過鼓風機(9)與空氣加熱器(8)進氣口 連通，鼓風機(9)出口還連接有排廢氣管(39);

　　內熱式流化床干燥器(32)進料口連接濕污泥管(30)，出料口連接干污泥 管(17)，濕污泥經濕污泥管(30)進入到內熱式流化床干燥器(32)中，在受 熱面管(31)外流動、干燥后從出料口排入干污泥管(17)。

　　2.根據權利要求1所述的利用燃?xì)廨啓C(jī)余熱干燥污泥的系統，其特征在于： 所述水汽冷凝裝置為噴淋塔(15)，引風機(27)與噴淋塔(15)的進氣口相連 通，噴淋塔(15)的出氣口與鼓風機(9)相連通;噴淋塔(15)內從上至下依 次設置有除霧器(25)、噴淋頭(24)和集水池(13)，集水池(13)內設置有 換熱器(14)，集水池(13)通過循環泵(7)與噴淋頭(24)相連通，集水池 (13)還設置有排水管(12)。

　　3.根據權利要求1或2所述的利用燃?xì)廨啓C(jī)余熱干燥污泥的系統，其特征 在于：所述水汽冷凝裝置氣體出口連接有混風管(10)，混風管(10)與鼓風機 (9)連通，空氣加熱器(8)出氣口分為兩路，一路與內熱式流化床干燥器(32) 進風口相連通，另一路與混風管(10)連通。

　　4.根據權利要求1或2所述的利用燃?xì)廨啓C(jī)余熱干燥污泥的系統，其特征 在于：所述排廢氣管(39)出口連接有氣體凈化或除臭裝置。

　　說明書

　　一種利用燃?xì)廨啓C(jī)余熱干燥污泥的系統

　　技術領域

　　本實用新型涉及余熱回收及污泥干燥領域，特別涉及一種利用燃?xì)廨啓C(jī)余 熱干燥污泥的系統。

　　背景技術

　　(一)污水污泥的產量及其危害

　　隨著城鎮化進程的快速推進，中國的污水處理產業得到了快速發展，污水 處理能力及處理率增長迅速，污水污泥的產量迅速增加。截止到2009年底， 中國投入運行的城鎮污水處理廠1992座，處理污水量280億m3，產生含水率 80%的污泥約2005萬噸。隨著城鎮化水平和污水處理量的增加，污泥量將很快 突破3000萬噸。污泥的成分和化學性質復雜，既包含有機物、植物營養成分等， 也包含重金屬等有害物質。污泥的衛生學指標主要包括細菌總數、糞大腸菌群 數、寄生蟲卵含量等。污泥含有病原體、重金屬和持久性有機物等有毒有害物 質，未經有效處理處置，極易對地下水、土壤等造成二次污染。

　　經過幾十年的發展，歐美、日本等發達地區和國家的污泥處理處置技術已 經基本成熟，相關法律法規和技術標準基本完善。主要技術路線包括：焚燒處 理、衛生填埋、土地利用等，能夠?qū)崿F(xiàn)污泥的減量化、無害化、穩定化的目的。

　　據不完全統計，目前全國城鎮污水處理廠污泥只有小部分進行衛生填埋、 土地利用、焚燒和建材利用等，而大部分未進行規范化的處理處置，直接威脅 我國的環境安全和公眾健康，使污水處理設施的環境效益大大降低。

　　(二)污泥處理的基本要求

　　污泥處理應符合安全環保、循環利用、節能降耗等原則。在污泥的處理過 程中，污泥含有病原體、重金屬和持久性有機物等有毒有害物質必須達到污染 控制標準;充分利用污泥中所含有的有機質、各種營養元素和能量，將污泥中 的有機質和營養元素補充到土地中，或者通過厭氧消化或焚燒等技術回收污泥 中的能量;應避免采用消耗大量的優質清潔能源、物料和土地資源的處理處置 技術，以實現污泥低碳處理處置。

　　國家鼓勵利用污泥厭氧消化過程中產生的沼氣熱能、垃圾和污泥焚燒余熱、 發電廠余熱或其他余熱作為污泥處理處置的熱源。

　　(三)污泥處理技術

　　污泥處置包括土地利用、焚燒、填埋等方式。

　　污泥的土地利用包括用于土地改良、用于園林綠化、用于農業等。但是， 污泥的土地利用對污泥的泥質有非常嚴格的要求，否則可能對地下水和周圍環 境產生二次污染。

　　污泥的填埋處理不僅需要占用大量的土地，填埋場還排放大量惡臭氣體、 甲烷等溫室氣體，如果處置不當，也會造成地下水污染。

　　污泥焚燒處理技術最常用方案為：首先對含水率為80%左右的濕污泥進行 干燥，干燥后的污泥進入焚燒裝置完成焚燒處理。污泥的焚燒處理可以最大程 度的實現減量化和穩定化，幾乎殺死污泥中100%的病菌，無害化程度高，而且 還可以對污泥中的可燃物進行熱利用，實現污泥熱能的資源化。但是，污泥焚 燒處理的干燥過程中需要消耗燃煤等優質能源，成本較高;此外，濕污泥干燥 過程需要消耗燃煤提供能源，燃煤燃燒排放二氧化硫、氮氧化物、粉塵等大氣 污染物。

　　(四)燃?xì)廨啓C(jī)的余熱利用

　　利用燃?xì)廨啓C(jī)進行燃?xì)庹羝��?lián)合循環，可以使燃?xì)獾陌l(fā)電效率提高到45% 至55%左右，如果采用抽凝式蒸汽輪機，燃?xì)獾哪茉蠢�用率可以高達70%以上。 雖然燃?xì)庹羝��?lián)合循環結合抽凝式汽輪機，能源的利用率可以高達70%以上， 但是與燃?xì)廨啓C(jī)配套的余熱鍋爐排煙溫度一般高達120℃以上，如此低溫的余 熱資源很難利用，一般只能排放到大氣中，不僅造成能源浪費，還產生環境熱 污染問題。

　　實用新型內容

　　本實用新型的目的在于克服現有技術缺陷，提供一種能源利用率高，不外 排有異味氣體、排煙溫度低、安全環保的利用燃?xì)廨啓C(jī)余熱干燥污泥的系統。

　　為達到上述目的，本實用新型采用的技術方案是：

　　一種利用燃?xì)廨啓C(jī)余熱干燥污泥的系統，包括燃?xì)廨啓C(jī)，燃?xì)廨啓C(jī)與發電 機連接，燃?xì)廨啓C(jī)煙氣出口余熱鍋爐相連通，余熱鍋爐內設有蒸汽發生器和熱 水器，余熱鍋爐蒸汽出口與汽輪機相連通，汽輪機與發電機相連接，汽輪機的 抽汽管與內熱式流化床干燥器的受熱面管入口相連通，汽輪機排汽口連接有凝 汽器，內熱式流化床干燥器的受熱面管出口與凝汽器出口匯合后經給水泵與蒸 汽發生器進水口相連通;所述余熱鍋爐的熱水器熱水出口與空氣加熱器相連通， 空氣加熱器冷水出口通過循環泵與熱水器的進水口相連通;空氣加熱器出氣口 通過熱風管與內熱式流化床干燥器進風口相連通，內熱式流化床干燥器出風口 依次連接有除塵器、引風機和水汽冷凝裝置，水汽冷凝裝置的氣體出口通過鼓 風機與空氣加熱器進氣口連通，鼓風機出口還連接有排廢氣管，內熱式流化床 干燥器進料口連接濕污泥管，出料口連接干污泥管，濕污泥經濕污泥管進入到 內熱式流化床干燥器中，在受熱面管外流動、干燥后從出料口排入干污泥管。

　　所述水汽冷凝裝置為噴淋塔，引風機與噴淋塔的進氣口相連通，噴淋塔的 出氣口與鼓風機相連通;噴淋塔內從上至下依次設置有除霧器、噴淋頭和集水 池，集水池內設置有換熱器，集水池通過循環泵與噴淋頭相連通，集水池還設 置有排水管。

　　所述水汽冷凝裝置氣體出口連接有混風管，混風管與鼓風機連通，空氣加 熱器出氣口分為兩路，一路與內熱式流化床干燥器進風口相連通，另一路與混 風管連通。

　　所述排廢氣管出口連接有氣體凈化或除臭裝置。

　　本實用新型與現有技術相比，具有以下優點：

　　(1)利用燃?xì)廨啓C(jī)的煙氣余熱生產蒸汽推動汽輪發電機組發電，汽輪機的 抽汽余熱作為污泥內熱式流化床干燥器的熱源，實現能源梯級利用，熱效率高， 可以節省污泥干燥的燃料成本，也避免了燃燒燃煤干燥污泥產生的二氧化硫、 氮氧化物和粉塵等大氣污染物的排放問題。

　　(2)利用流化床干燥器和密閉循環流化風系統，污泥的干燥處理量大、故 障率低，可以實現連續穩定運行，不外排大量有異味的氣體。

　　(3)充分利用燃?xì)廨啓C(jī)排放的低溫?zé)煔?120℃以下)余熱生產熱水，利 用熱水預加熱流化床干燥器的流化風，能源利用率進一步提高。

　　(4)干燥后污泥的含水率低于10%，污泥的無害化、減量化、穩定化處理 得到保證，干污泥的儲存、運輸方便，干污泥的應用范圍大幅度增加。有效避 免污泥填埋和土地利用造成的占地問題和地下水污染等環境問題。
