申請日2013.10.28

　　公開(公告)日2014.07.16

　　IPC分類號C02F1/40

　　摘要

　　本實用新型公開了一種管路污水分離裝置，包含錐狀收集體，直段回旋體，橢圓狀封頂，切向進水管，倒錐形微孔集水管，出水管，雜質污物收集罩，排污口，錐狀收集體與直段回旋體連接，直段回旋體與橢圓狀封頂連接，切向進水管與直段回旋體連接，橢圓狀封頂與出水管連接，倒錐形微孔集水管與出水管連接，雜質污物收集罩與錐狀收集體連接，排污口與錐狀收集體連接，錐狀收集體與直段回旋體及橢圓狀封頂連接構成一個變向分離空間，切向空間進水管使得水流由直流變向?yàn)樾�流。倒錐形微孔出水管分離凝結水所含的未分離的懸浮物。本實用新型具有結構簡單合理，分離排污快捷，操作輕松方便，節能降耗，工作環境好，安全可靠等優點。

　　權利要求書

　　1.一種管路污水分離裝置，包括收集體，回旋體，封頂，切向進水管，微孔集水管，出水管，雜質污物收集罩，排污口，其特征在于：收集體與回旋體連接，回旋體與封頂連接，切向進水管與回旋體連接，封頂與出水管連接，微孔集水管與出水管連接，雜質污物收集罩與收集體連接，排污口與收集體連接，收集體與回旋體及封頂連接構成一個變向分離空間。

　　2.根據權利要求1所述的管路污水分離裝置，其特征在于：所述收集體為錐狀，所述回旋體為圓柱形，所述封頂為橢圓形，所述微孔集水管為倒錐形。

　　說明書

　　管路污水分離裝置

　　技術領域

　　本實用新型涉及一種分離裝置，尤其適用于火力發電廠冷凝水回收系統的管路污水分離裝置。

　　背景技術

　　現有技術中，能源是人類生存和發展的重要物質基礎，能源的人均占有量、能源的構成、能源的使用率往往作為衡量一個國家的現代化發展程度。隨著社會的發展和工業的進步，能源危機已成為全世界亟待解決、關系人類生死存亡的大問題。據專家估計，如果不改變能源消耗結構和速度，不開發新能源，在距今200～300年后，世界上的全部能源將消耗殆盡，因此，有效節能已成為全球性能源問題研究的核心之一。

　　一個高效運行的蒸汽冷凝水回收系統，將會顯著提高整個熱力系統的效率，節約電、煤、水及污染處理費用，對工廠的節能降耗，提高經濟效益有顯著的作用。如何設計一套有效、合理的利用冷凝水及其熱的回收利用循環系統，達到最佳節能降耗效果是現今值得探討的問題。

　　火力發電廠的冷凝水回收系統之中，由于設備老化、沖蝕、密閉不嚴、水結垢、水處理的雜質等諸多因素，導致水中含有不利于機組運行的懸浮物等雜質。

　　現代通常采用的都是管道內閥門前加裝篩網式過濾器、框架式網格管道除污器或者將凝結水收集沉淀后部分排放。

　　實用新型內容

　　本實用新型的目的是提供一種結構簡單合理，分離排污快捷，操作輕松方便，節能降耗，工作環境好，安全可靠的管路污水分離裝置。

　　本實用新型是這樣達到上述目的，一種管路污水分離裝置，包括收集體，回旋體，封頂，切向進水管，微孔集水管，出水，雜質污物收集罩，排污口，其特征在于：收集體與回旋體連接，回旋體與封頂連接，切向進水管與回旋體連接，封頂與出水管連接，微孔集水管與出水管連接，雜質污物收集罩與收集體連接，排污口與收集體連接，收集體與回旋體及封頂連接構成一個變向分離空間。

　　所述收集體為錐狀，所述回旋體為圓柱形，所述封頂為橢圓形，所述微孔集水管為倒錐形。

　　本實用新型的有益效果是利用水流變向所產生的分離力，使得凝結水所含的懸浮物快速便捷分離，有效的解決了系統凝結水在線不能清除雜質的難題，還節約了凝結水收集沉淀過程所消耗的熱量。

　　附圖說明

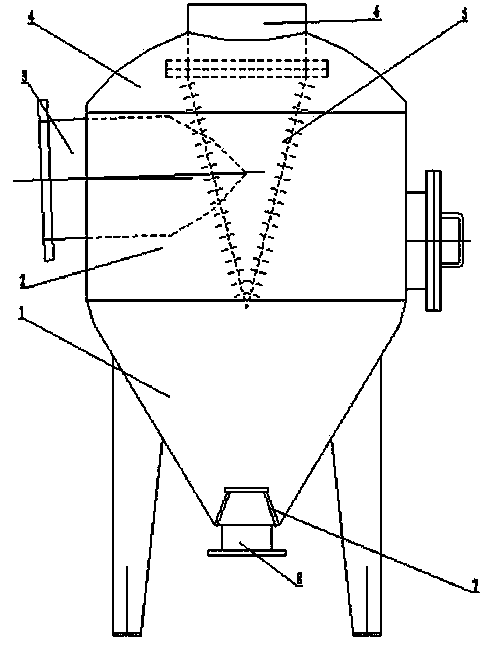

　　圖1是本實用管路污水分離裝置的主視結構示意圖。

　　具體實施方式：

　　下面結合附圖對本實用新型的實施例作進一步詳細的描述。

　　實施例1

　　一種管路污水分離裝置，包括收集體1、回旋體2、封頂4、切向進水管3、微孔集水管5、出水管6、雜質污物收集罩7、排污口8，其特征在于：收集體1與回旋體2連接，回旋體2與封頂4連接，切向進水管3與回旋體2連接，封頂4與出水管6連接，微孔集水管5與出水管6連接，雜質污物收集罩7與收集體1連接，排污口8與收集體1連接，收集體1與回旋體2及封頂4連接構成一個變向分離空間。

　　實施例2

　　所述收集體1為錐狀，所述回旋體2為圓柱形，所述封頂4為橢圓形，所述微孔集水管5為倒錐形。

　　實施例3

　　所述切向空間進水管3是實現壓力下水流變向懸浮物自分離的關鍵部件，它以罐體直段為切入點，空間由錐體向直段方略傾斜，使得水流由直流變向?yàn)樾�流在變向上升由上部出水管排除，配合直管段和下部的錐管段使旋流過程中凝結水所含的懸浮物，由于自身重力與水重力的差異，在壓力和自身重力的聯合作用由水流中分離出來，下行積聚在壓力罐的底部錐底處的雜質污物收集罩7，雜質污物收集罩7連接在錐管底部防止雜質被二次帶離混合，倒錐形微孔集水管5安裝在直管段上部的橢圓狀封頂4上，其由圓管及下部倒錐形微孔集水管5連接，圓管以焊接方式與橢圓狀封頂4連接上部與外管路也以焊接形式連接，倒錐形微孔集水管5上部孔徑2mm，孔心距依據流量壓力計算取定，但不小于3mm，以免強度不夠，其功能為分離凝結水所含的旋流未分離的懸浮物。

　　實施例4

　　所述切向空間進水管3是實現壓力下水流變向懸浮物自分離的關鍵部件，它以罐體直段為切入點，空間由錐體向直段方略傾斜，使得水流由直流變向?yàn)樾�流在變向上升由上部出水管排除，配合直管段和下部的錐管段使旋流過程中凝結水所含的懸浮物，由于自身重力與水重力的差異，在壓力和自身重力的聯合作用由水流中分離出來，下行積聚在壓力罐的底部錐底處的雜質污物收集罩7，雜質污物收集罩7連接在錐管底部防止雜質被二次帶離混合。

　　實施例5

　　所述倒錐形微孔集水管5安裝在直管段上部的橢圓狀封頂4上，其由圓管及下部倒錐形微孔集水管5連接，圓管以焊接方式與橢圓狀封頂4連接上部與外管路也以焊接形式連接，倒錐形微孔集水管5上部孔徑2mm，孔心距依據流量壓力計算取定，但不小于3mm，以免強度不夠，其將收集分離凝結水所含的未分離的懸浮物。
