申請日2013.10.28

　　公開(公告)日2014.04.23

　　IPC分類號G01R31/34; G01R19/165

　　摘要

　　本實用新型公開了一種小型廢水處理器電機保護系統，包括第一電阻、第二電阻、第三電阻、第四電阻、第五電阻、第六電阻、第一電容、第二電容、比較器和發光二極管，本實用新型效果好，結構緊湊，占地面積小，運行穩定可靠，能夠有效地保護廢水處理器的電機，是一款值得推廣運用的產品。

　　權利要求書

　　1.一種小型廢水處理器電機保護系統，其特征在于：包括第一電阻、第二電阻、第三電阻、第四電阻、第五電阻、第六電阻、第一電容、第二電容、比較器和發光二極管，電源的第一輸入端與電機的第一端連接，所述電機的第二端同時與所述第二電阻的第二端和所述第一電阻的第一端連接，所述第二電阻的第一端同時與所述第一電容的第一端和所述比較器的正極輸入端連接，所述第一電阻的第二端同時與所述第二電容的第二端、所述第三電阻的第二端、所述第二電容的第二端、所述比較器的接地端和所述發光二極管的負極端連接后接地，所述第三電阻的第一端與所述第五電阻的第二端連接，電源的第二輸入端同時與所述第五電阻的第一端、比較器的正電源端和所述第六電阻的第一端連接，所述第六電阻的第二端同時與所述比較器的輸出端和所述發光二極管的正極端連接，所述第四電阻的第一端同時與所述第二電容的第一端和所述比較器的負極輸入端連接。

　　說明書

　　一種小型廢水處理器電機保護系統

　　技術領域

　　本實用新型涉及一種電機保護系統，尤其涉及一種小型廢水處理器電機保護系統。

　　背景技術

　　廢水中含有大量的懸浮顆粒、膠態雜質、微小粒子以及細菌、BOD、COD等有機物，廢水處理器內的仿生態納濾層，使污水在不加絮凝劑、助凝劑等澄清藥品，在低能耗狀態下達到污物分離，水體凈化透明，廢水處理器的電機常期處于運轉狀態，容易損壞，傳統的散熱器或電機保護裝置占地面積大，運轉效果存在差異。

　　實用新型內容

　　本實用新型的目的就在于為了解決上述問題而提供一種小型污水處理器電機保護系統。

　　本實用新型通過以下技術方案來實現上述目的：

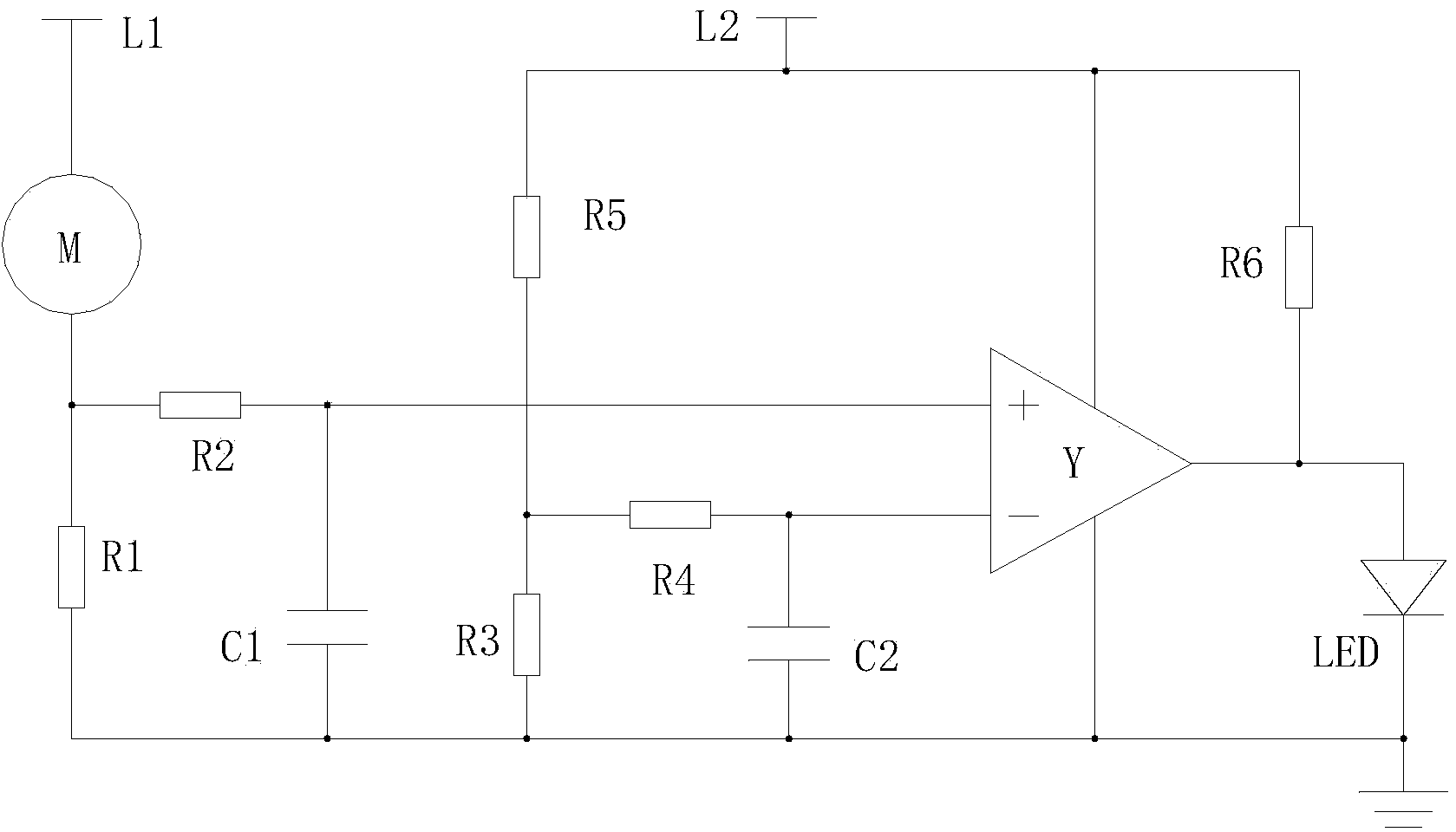

　　本實用新型包括第一電阻、第二電阻、第三電阻、第四電阻、第五電阻、第六電阻、第一電容、第二電容、比較器和發光二極管，電源的第一輸入端與電機的第一端連接，所述電機的第二端同時與所述第二電阻的第二端和所述第一電阻的第一端連接，所述第二電阻的第一端同時與所述第一電容的第一端和所述比較器的正極輸入端連接，所述第一電阻的第二端同時與所述第二電容的第二端、所述第三電阻的第二端、所述第二電容的第二端、所述比較器的接地端和所述發光二極管的負極端連接后接地，所述第三電阻的第一端與所述第五電阻的第二端連接，電源的第二輸入端同時與所述第五電阻的第一端、所述第一比較器的正電源端和所述第六電阻的第一端連接，所述第六電阻的第二端同 時與所述比較器的輸出端和所述發光二極管的正極端連接，所述第四電阻的第一端同時與所述第二電容的第一端和所述比較器的負極輸入端連接。

　　本實用新型的有益效果在于：

　　本實用新型效果好，結構緊湊，占地面積小，運行穩定可靠，能夠有效地保護廢水處理器的電機，是一款值得推廣運用的產品。
