申請日2013.10.28

　　公開(公告)日2015.05.06

　　IPC分類號C02F11/12; C02F9/14

　　摘要

　　本發明涉及一種高油脂食品加工廢水處理裝置，它包括粗格柵、細格柵、集水池、事故池、ABR反應器、混凝池、氣浮池、曝氣生物濾池、混凝反應池、濾布濾池、接觸池、污泥池、機械濃縮槽、污泥脫水機、沼氣脫硫及焚燒系統、尾氣除臭系統。本發明針對食品加工廢水中油脂濃度高的水質特點，先通過ABR反應器多分格的構造形式去除動植物浮油，再通過投加石灰和PAC，使廢水中動植物油等有機污染物形成絮體，廢水中的磷酸根與鈣離子和鋁離子反應生成磷酸鹽沉淀去除，然后通過氣浮池產生大量的微細氣泡，促使殘余的油脂粘附于雜質絮體顆粒上，形成比重小于水的絮體上浮水面，從而去除大部分動植物油脂等有機污染物，不僅使得油類指標達標，而且降低后續BAF生化處理的負荷。

　　權利要求書

　　1.高油脂食品加工廢水處理裝置，其特征在于它包括粗格柵、細格柵、集水池、事故池、ABR反應器、混凝池、氣浮池、曝氣生物濾池、混凝反應池、濾布濾池、接觸池、污泥池、機械濃縮槽、污泥脫水機、沼氣脫硫及焚燒系統、尾氣除臭系統;

　　所述粗格柵的進口與高油脂食品加工廢水的出口聯接，粗格柵出水口與細格柵進水口聯接，細格柵出水口一路與集水池進水口聯接，另一路與事故池進水口聯接，事故池出水口與集水池進水口聯接，集水池出水口與ABR反應器進水口聯接，ABR反應器出水口與混凝池進水口聯接，混凝池出水口與氣浮池進水口聯接，氣浮池出水口與曝氣生物濾池進水口聯接，曝氣生物濾池出水口與混凝反應池進水口聯接，混凝反應池出水口與濾布濾池進水口聯接，濾布濾池出水口與接觸池進水口聯接;ABR反應器、混凝池、混凝反應池的沉淀物和氣浮池的浮渣出口都與污泥池進口聯接，污泥池出口與機械濃縮槽進口聯接，機械濃縮槽出口與污泥脫水機進口聯接;ABR反應器的沼氣出口與沼氣脫硫及焚燒系統聯接;集水池、ABR反應器和氣浮池的尾氣出口都與尾氣除臭系統聯接。

　　2.如權利要求1所述的高油脂食品加工廢水處理裝置，其特征在于：所述混凝池、混凝反應池和接觸池都帶有配藥系統和加藥系統。

　　3.如權利要求1所述的高油脂食品加工廢水處理裝置，其特征在于：所述污泥脫水機為疊螺式脫水機、真空過濾脫水機、壓濾脫水機或離心脫水機中的一種。

　　說明書

　　高油脂食品加工廢水處理裝置

　　技術領域

　　本發明涉及一種高油脂廢水處理裝置，特別是涉及一種ABR厭氧技術、氣浮技術和BAF技術的高油脂食品加工廢水處理裝置，屬于環境工程的水污染治理領域。

　　背景技術

　　食品工業原料廣泛，制品種類繁多，加工過程要使用大量水，因此有很多廢物作為污水的形式排放。排出廢水的水量、水質差異很大。廢水中主要污染物有：(1)漂浮在廢水中固體物質，如菜葉、果皮、碎肉、禽羽等;(2)懸浮在廢水中的物質有油脂、蛋白質、淀粉、膠體物質等;(3)溶解在廢水中的酸、堿、鹽、糖類等，特別是磷化合物和氮化合物含量高;(4)原料夾帶的泥砂及其他有機物等;(5)致病菌毒等。由于食品種類繁多，原料來源廣泛，食品加工污水具有懸浮物、油脂含量高，重金屬離子多，COD和BOD數值大，水量變化幅度大，氮、磷化合物含量高，水溫較高等水質特點。

　　目前，食品加工廢水處理方法主要有：(1)物理處理法：主要有篩濾、撇除、調節、沉淀、氣浮、離心分離、過濾、微濾等。(2)化學處理法：主要有中和、混凝、電解、氧化還原、離子交換、膜分離法等。(3)生物處理法：主要好氧法、厭氧法、穩定塘、土地處理以及由上述方法的組合。

　　食品加工廢水的處理方法有多種，但一種方法單獨處理往往效果不佳，需要針對不同工業廢水的水質特點，以及污染物的成分不同，采取多種技術聯合處理，才能取得理想的處理效果。

　　發明內容

　　本發明的目的在于針對高油脂食品加工廢水處理中所存在的設計工藝流程長、處理系統結構過于復雜、運行費用高、處理后的排放廢水不達標等缺陷，提供一種基于ABR厭氧技術、氣浮技術和BAF技術相結合，去除油脂、COD、氨氮和磷的效果好，成本較低，處理系統簡單的高油脂食品加工廢水處理裝置。

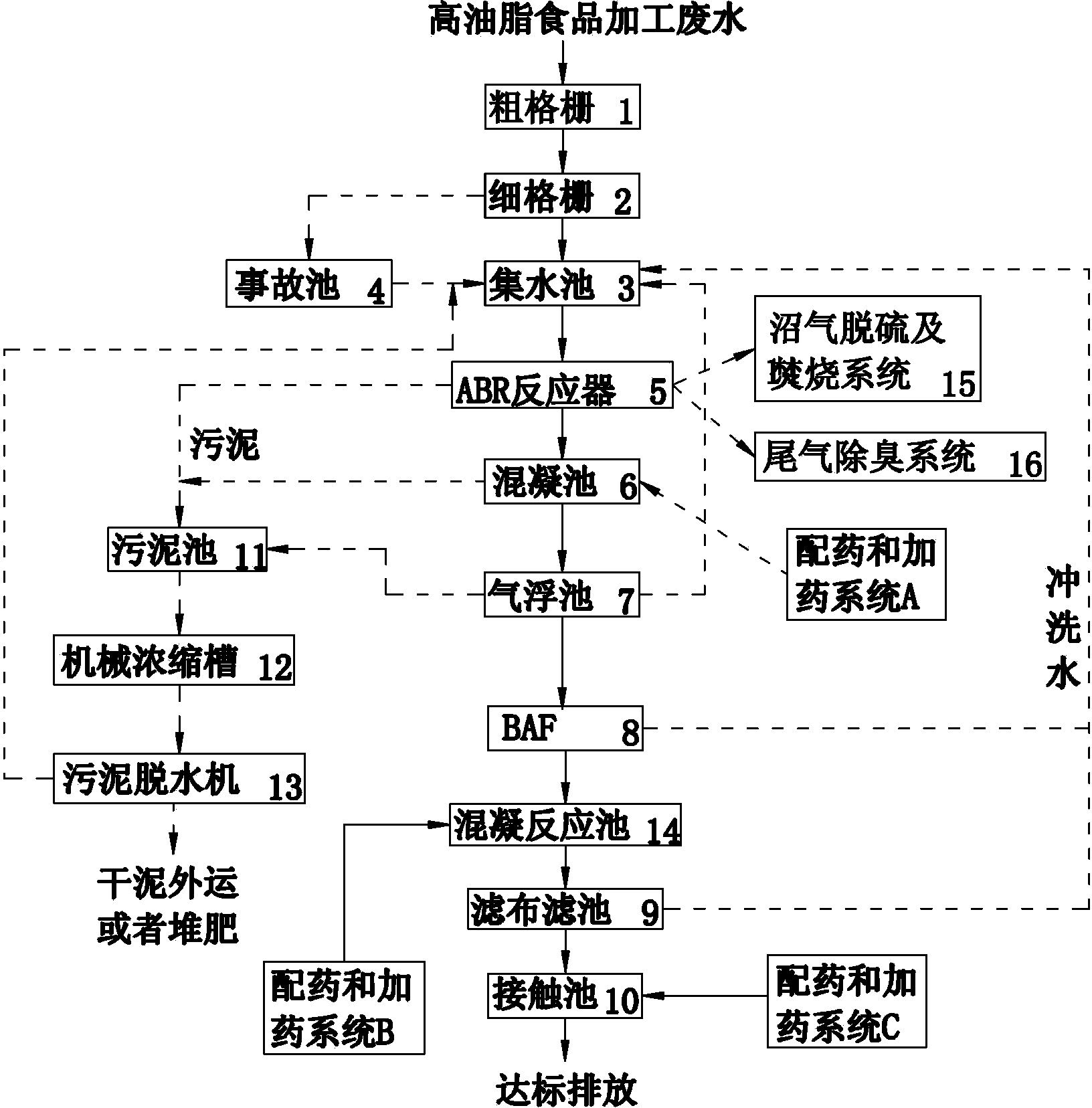

　　高油脂食品加工廢水處理裝置設有粗格柵、細格柵、集水池、事故池、ABR反應器、混凝池、氣浮池、曝氣生物濾池(曝氣生物濾池簡稱BAF)、混凝反應池、濾布濾池、接觸池、污泥池、機械濃縮槽、污泥脫水機、沼氣脫硫及焚燒系統、尾氣除臭系統;上述粗格柵的進口與高油脂食品加工廢水的出口聯接，粗格柵出水口與細格柵進水口聯接，細格柵出水口一路與集水池進水口聯接，另一路與事故池進水口聯接，事故池出水口與集水池進水口聯接，集水池出水口與ABR反應器進水口聯接，ABR反應器出水口與混凝池進水口聯接，混凝池出水口與氣浮池進水口聯接，氣浮池出水口與BAF進水口聯接，BAF出水口與混凝反應池進水口聯接，混凝反應池出水口與濾布濾池進水口聯接，濾布濾池出水口與接觸池進水口聯接;ABR反應器、混凝池、混凝反應池的沉淀物(即污泥)和氣浮池的浮渣(即污泥)出口都與污泥池進口聯接，污泥池出口與機械濃縮槽進口聯接，機械濃縮槽出口與污泥脫水機進口聯接;ABR反應器的沼氣出口與沼氣脫硫及焚燒系統聯接;集水池、ABR反應器和氣浮池的尾氣出口都與尾氣除臭系統聯接。

　　更為具體地：

　　上述氣浮池采用氣浮法對廢水進行處理，該氣浮法為布?xì)鈿飧》�、電氣浮法、生物及化學氣浮法或溶氣氣浮法中的一種。

　　上述混凝池、混凝反應池和接觸池都帶有配藥系統和加藥系統。

　　上述污泥脫水機為疊螺式脫水機、真空過濾脫水機、壓濾脫水機或離心脫水機中的一種。

　　本發明的技術方案為：高油脂食品加工廢水→除渣→ABR厭氧處理→氣浮→BAF生化→濾布過濾→消毒→出水。

　　高油脂食品加工廢水經過以上技術方案處理的效果如表1所示：

　　表1高油脂食品加工廢水各處理單元的效果

　　采用本發明對食品廢水處理，使其達到《城鎮污水處理廠污染物排放標準》(GB18918-2002)一級A標準的能耗為：≤0.44度/噸;本發明的處理方法的廢水處理藥劑消耗為：≤0.24元/噸。

　　本發明與現有技術比較，具有以下突出優點：

　　(1)針對食品加工廢水中油脂濃度高的水質特點，先通過ABR反應器多分格的構造形式去除動植物浮油，再通過投加石灰和PAC，使廢水中動植物油等有機污染物形成絮體，廢水中的磷酸根與鈣離子和鋁離子反應生成磷酸鹽沉淀去除，然后通過氣浮池產生大量的微細氣泡，促使殘余的油脂粘附于雜質絮體顆粒上，形成比重小于水的絮體上浮水面，從而去除大部分動植物油脂等有機污染物，不僅使得油類指標達標，而且降低后續BAF生化處理的負荷。

　　(2)通過BAF中微生物的硝化反硝化作用，可以有效去除食品加工廢水中的氨氮和總氮。

　　(3)先通過在混凝池投加石灰和PAC，使廢水中的磷酸根與鈣離子和鋁離子反應生成磷酸鹽沉淀去除，然后在后續的混凝反應池中投加PAC進一步化學除磷，保證總磷≤0.5mg/L。

　　(4)高油脂食品加工廢水通過本發明的處理，出水水質可達到國家污水綜合排放標準(GB8978-1996) 中的一級A標準。

　　(5)ABR反應器厭氧微生物產生的沼氣經沼氣脫硫及焚燒系統進行處理后再進入尾氣除臭系統，且集水池和氣浮池產生的氣體也都與進入尾氣除臭系統處理，不僅對厭氧產生的沼氣進行資源化回收利用，而且通過尾氣除臭系統大幅度減少廢水處理過程中產生的惡臭，保證周圍的空氣質量。
