申請日2013.10.28

　　公開(公告)日2015.04.29

　　IPC分類號G05D9/12

　　摘要

　　本發明公開了一種用于工業污水處理的液位自動控制器，包括時基芯片、水泵、雙向可控硅、橋式整理電路、二極管、第一電位器、第二電位器、第三電位器、第一電阻、第二電阻、第三電阻、第四電阻、第五電阻、第六電阻、第一電容、第二電容、第三電容和第四電容，a探測端口分別與所述第一電阻的第一端、所述第一電位器的第一端和所述第一電位器的滑動端連接，b探測端口分別與所述第一電阻的第二端和所述第二電阻的第一端連接。本發明一種用于工業污水處理的液位自動控制器，采用了時基芯片作為電路的主控制芯片，使得液位自動控制器的結構簡單化，并且控制精確。

　　權利要求書

　　1.一種用于工業污水處理的液位自動控制器，其特征在于：包括時基芯片、 水泵、雙向可控硅、橋式整理電路、二極管、第一電位器、第二電位器、第三 電位器、第一電阻、第二電阻、第三電阻、第四電阻、第五電阻、第六電阻、 第一電容、第二電容、第三電容和第四電容，a探測端口分別與所述第一電阻的 第一端、所述第一電位器的第一端和所述第一電位器的滑動端連接，b探測端口 分別與所述第一電阻的第二端和所述第二電阻的第一端連接，c探測端口分別與 所述第二電阻的第二端、所述第三電阻的第一端和所述第二電位器的第一端連 接，所述第一電位器的第二端分別與所述第一電容的第一端、所述時基芯片的 電源端、所述時基芯片的清零端、所述第三電容的第一端和所述橋式整流電路 的負極輸出端連接，所述第一電容的第二端與所述時基芯片的低觸發端連接， 所述第二電位器的第二端分別與所述第二電位器的滑動端和所述時基芯片的高 觸發端連接，所述第三電阻的第二端分別與所述第二電容的第一端、所述第三 電容的第二端、所述橋式整流電路的正極輸出端、所述第四電容的第一端和所 述第四電阻的第一端連接，所述第二電容的第二端與所述時基芯片的電壓控制 端連接，所述時基芯片的接地端接地，所述時基芯片的輸出端與所述第三電位 器的第一端連接，所述第三電位器的第二端分別與所述第三電位器的滑動端和 所述二極管的正極連接，所述二極管的負極與所述雙向可控硅的控制端連接， 所述雙向可控硅的第一端與所述水泵的第一端連接，所述水泵的第二端分別與 所述第六電阻的第一端和所述變壓器的一次繞組的第一端連接，所述第六電阻 的第二端為正極電壓輸入端，所述第五電阻的第一端為負極電壓輸入端，所述 第五電阻的第二端分別與所述變壓器的一次繞組的第二端和所述雙向可控硅的 第二端連接，所述變壓器的二次繞組的第一端與所述橋式整流電路的第一交流 輸入端連接，所述變壓器的二次繞組的第二端與所述橋式整流電路的第二交流 輸入端連接。

　　說明書

　　一種用于工業污水處理的液位自動控制器

　　技術領域

　　本發明涉及一種液位自動控制器，尤其涉及一種用于工業污水處理的液位 自動控制器。

　　背景技術

　　進行工業污水處理時，需要隨時對污水池中的水位進行檢測，以便及時添 加污水或是對污水進行處理，但是目前在工業污水處理中使用的液位自動控制 器存在著結構復雜，并且控制不夠精確的問題。

　　發明內容

　　本發明的目的就在于為了解決上述問題而提供一種結構簡單、控制精確的 用于工業污水處理的液位自動控制器。

　　本發明通過以下技術方案來實現上述目的：

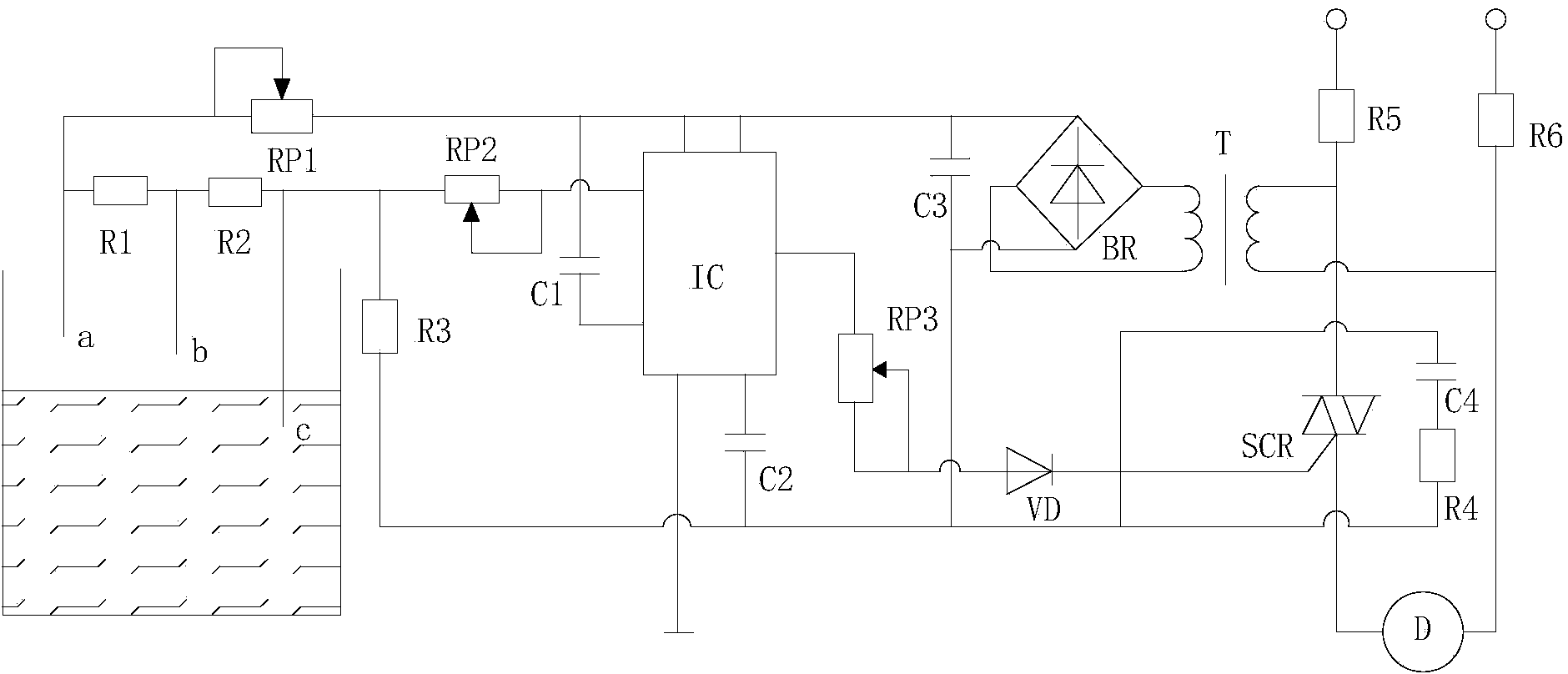

　　一種用于工業污水處理的液位自動控制器，包括時基芯片、水泵、雙向可 控硅、橋式整理電路、二極管、第一電位器、第二電位器、第三電位器、第一 電阻、第二電阻、第三電阻、第四電阻、第五電阻、第六電阻、第一電容、第 二電容、第三電容和第四電容，a探測端口分別與所述第一電阻的第一端、所述 第一電位器的第一端和所述第一電位器的滑動端連接，b探測端口分別與所述第 一電阻的第二端和所述第二電阻的第一端連接，c探測端口分別與所述第二電阻 的第二端、所述第三電阻的第一端和所述第二電位器的第一端連接，所述第一 電位器的第二端分別與所述第一電容的第一端、所述時基芯片的電源端、所述 時基芯片的清零端、所述第三電容的第一端和所述橋式整流電路的負極輸出端 連接，所述第一電容的第二端與所述時基芯片的低觸發端連接，所述第二電位 器的第二端分別與所述第二電位器的滑動端和所述時基芯片的高觸發端連接， 所述第三電阻的第二端分別與所述第二電容的第一端、所述第三電容的第二端、 所述橋式整流電路的正極輸出端、所述第四電容的第一端和所述第四電阻的第 一端連接，所述第二電容的第二端與所述時基芯片的電壓控制端連接，所述時 基芯片的接地端接地，所述時基芯片的輸出端與所述第三電位器的第一端連接， 所述第三電位器的第二端分別與所述第三電位器的滑動端和所述二極管的正極 連接，所述二極管的負極與所述雙向可控硅的控制端連接，所述雙向可控硅的 第一端與所述水泵的第一端連接，所述水泵的第二端分別與所述第六電阻的第 一端和所述變壓器的一次繞組的第一端連接，所述第六電阻的第二端為正極電 壓輸入端，所述第五電阻的第一端為負極電壓輸入端，所述第五電阻的第二端 分別與所述變壓器的一次繞組的第二端和所述雙向可控硅的第二端連接，所述 變壓器的二次繞組的第一端與所述橋式整流電路的第一交流輸入端連接，所述 變壓器的二次繞組的第二端與所述橋式整流電路的第二交流輸入端連接。

　　本發明的有益效果在于：

　　本發明一種用于工業污水處理的液位自動控制器，采用了時基芯片作為電 路的主控制芯片，使得液位自動控制器的結構簡單化，并且控制精確。
