申請日2010.06.05

　　公開(公告)日2010.10.27

　　IPC分類號C02F1/52

　　摘要

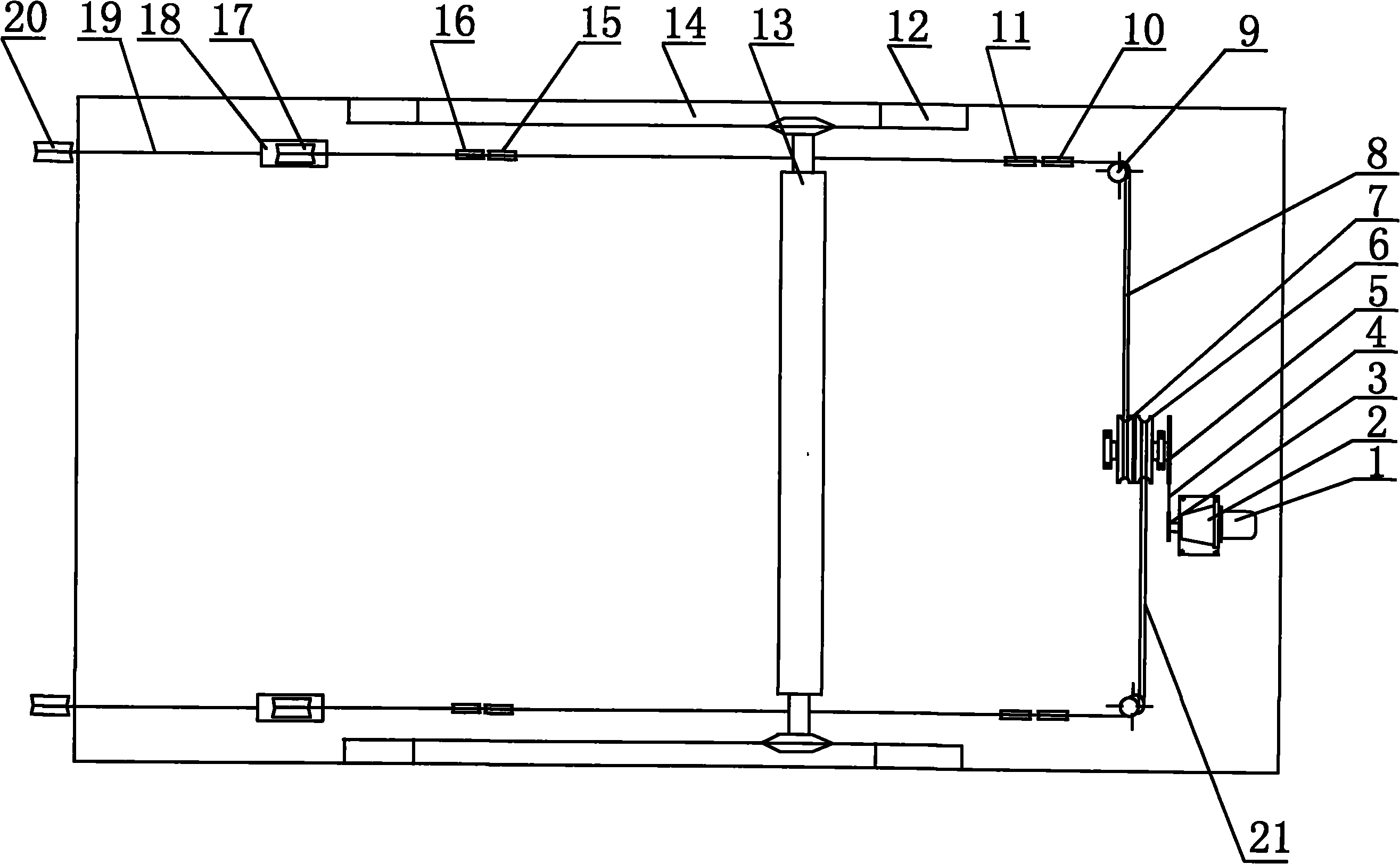

　　本發明是一種污水處理用浮渣清除裝置，用于牽引刮渣板機構(13準復運動的兩套繩具分別繞過各自的移動滑輪;移動滑輪安裝于滑塊上，滑塊連接有配重塊。本發明采用柔性傳動，傳動平穩性好，噪聲低。還具有制造、維修成本低，牽引機構不需潤滑，能耗低，抗腐蝕，工作效率高等特點。

　　摘要附圖



　　權利要求書

　　1.一種污水處理用浮渣清除裝置，包括沉淀池(30)，安裝在沉淀池(30)一側的工作臺(31)，在工作臺(31)上安裝有電機(1)和由電機(1)驅動的減速器(2)，還包括刮渣板機構(13)，其特征在于：在工作臺(2)上還安裝有同軸的，與減速器(2)傳動連接的第一動力輪(6)和第二動力輪(7);還包括用于牽引所述的刮渣板機構(13)往復運動的第一繩具(8)和第二繩具(21)繩具，其中第一繩具(8)的兩端分別與刮渣板機構(13)的一側連接構成封閉回轉系統，該第一繩具(8)經多道纏繞連接第二動力輪(7)，并繞過移動滑輪(17);第二繩具(21)的兩端分別與刮渣板機構(13)的另一側連接構成另一封閉回轉系統，該第二繩具(21)經多道纏繞連接第一動力輪(6)，并繞過另一移動滑輪;

　　還包括安裝在沉淀池(30)另一側的副工作臺(25);上、下布置的第三導向輪(24)和第四導向輪(16)分別通過各自的輪軸支架安裝在副工作臺(25)上;所述的移動滑輪(17)安裝于滑塊(18)上，滑塊(18)滑動安裝于副工作臺(25)上的滑軌上;在副工作臺(25)的外側安裝有第一變向滑輪(20)，在第一變向滑輪(20)的下方，安裝有第二變向滑輪(26);第二變向滑輪(26)位于第一變向滑輪(20)的下方內側;依次繞過第一變向滑輪(20)和第二變向滑輪(26)的配重繩(19)的上端與滑塊(18)連接，下端連接有配重塊(27);

　　所述的另一移動滑輪安裝于另一滑塊上，該另一滑塊滑動安裝于副工作臺(25)上的滑軌上;在副工作臺(25)的外側安裝有另一第一變向滑輪，在該另一第一變向滑輪的下方，安裝有另一第二變向滑輪;該另一第二變向滑輪位于該另一第一變向滑輪的下方內側;依次繞過該另一第一變向滑輪和該另一第二變向滑輪的另一配重繩的上端與該另一滑塊連接，下端連接有另一配重塊。

　　2.如權利要求1所述的污水處理用浮渣清除裝置，其特征在于：還包括安裝于沉淀池(30)中導軌支架(32)，兩條互相平行設置的下導軌(12)安裝在導軌支架(32)上;在導軌支架(32)上分別安裝有位于下導軌(12)正上方的兩條上導軌(14);每條上導軌(14)的一端為刮渣板機構導入端，另一端為刮渣板機構導出端;其中上導軌(14)水平方向的長度小于下導軌(12);上導軌(14)的刮渣板機構導入端和刮渣板機構導出端均高于刮渣板機構(13)的頂點;在上導軌(14)的所述刮渣板機構導入端通過鉸鏈裝置(34)連接有活動導軌(35);活動導軌(35)的長度應當滿足以下條件：當其下端與下導軌(12)接觸時，其與上導軌(14)的刮渣板機構導入端在同一個斜面上;

　　刮渣板機構(13)由刮渣板支架(13-1)和安裝在刮渣板支架(13-1)下端的刮渣板(13-2)組成;刮渣板支架(13-1)帶有運行于所述的下導軌(12)、上導軌(14)、活動導軌(35)上的滾輪。

　　3.如權利要求1或2所述的污水處理用浮渣清除裝置，其特征在于：所述的繩具是滌綸繩。

　　說明書

　　污水處理用浮渣清除裝置

　　(一)、技術領域 本發明涉及一種污水處理用浮渣清除裝置，主要用于清除沉淀池、曝氣池液面的浮渣。

　　(二)、背景技術 現有的污水處理用的浮渣清除裝置，一般主要包括刮渣板和刮渣板的驅動裝置，驅動裝置通過鏈輪鏈條機構帶動刮渣板機構運動。它主要存在以下問題：(1)、鏈輪鏈條造價較高。(2)、由于鏈條重量大，運行能耗高。(3)、鏈輪鏈條耐腐蝕性差，如果采用不銹鋼鏈輪鏈條的話，成本又會大幅度增加。(4)、使用時需要經常對鏈輪鏈條進行潤滑，導致維修工藝復雜，維修成本提高。(5)、刮渣板機構在往復運動過程中，沒有升降運動，放渣后返回時需要調整刮渣板與液面間角度，該調整機構結構復雜，使用維護成本高，工作效率低。

　　(三)、發明內容 本發明所要解決的技術問題是，提供一種污水處理用浮渣清除裝置，制造成本低，維修成本低，牽引機構不需潤滑，能耗低，抗腐蝕，工作效率高，以克服現有浮渣清除裝置的缺陷。

　　本發明解決上述技術問題所采用的技術方案如下：

　　一種污水處理用浮渣清除裝置，包括沉淀池，安裝在沉淀池一側的工作臺，在工作臺上安裝有電機和由電機驅動的減速器，還包括刮渣板機構，在工作臺上還安裝有同軸的，與減速器傳動連接的第一動力輪和第二動力輪;還包括用于牽引所述的刮渣板機構往復運動的第一繩具和第二繩具繩具，其中第一繩具的兩端分別與刮渣板機構的一側連接構成封閉回轉系統，該第一繩具經多道纏繞連接第二動力輪，并繞過移動滑輪;第二繩具的兩端分別與刮渣板機構的另一側連接構成另一封閉回轉系統，該第二繩具經多道纏繞連接第一動力輪，并繞過另一移動滑輪;

　　還包括安裝在沉淀池另一側的副工作臺;上、下布置的第三導向輪和第四導向輪分別通過各自的輪軸支架安裝在副工作臺上;所述的移動滑輪安裝于滑塊上，滑塊滑動安裝于副工作臺上的滑軌上;在副工作臺的外側安裝有第一變向滑輪，在第一變向滑輪的下方，安裝有第二變向滑輪;第二變向滑輪位于第一變向滑輪的下方內側;依次繞過第一變向滑輪和第二變向滑輪的配重繩的上端與滑塊連接，下端連接有配重塊;

　　所述的另一移動滑輪安裝于另一滑塊上，該另一滑塊滑動安裝于副工作臺上的滑軌上;在副工作臺的外側安裝有另一第一變向滑輪，在該另一第一變向滑輪的下方，安裝有另一第二變向滑輪;該另一第二變向滑輪位于該另一第一變向滑輪的下方內側;依次繞過該另一第一變向滑輪和該另一第二變向滑輪的另一配重繩的上端與該另一滑塊連接，下端連接有另一配重塊。

　　本裝置還包括安裝于沉淀池中導軌支架，兩條互相平行設置的下導軌安裝在導軌支架上;在導軌支架上分別安裝有位于下導軌正上方的兩條上導軌;每條上導軌的一端為刮渣板機構導入端，另一端為刮渣板機構導出端;其中上導軌水平方向的長度小于下導軌;上導軌的刮渣板機構導入端和刮渣板機構導出端均高于刮渣板機構的頂點;在上導軌的所述刮渣板機構導入端通過鉸鏈裝置連接有活動導軌;活動導軌的長度應當滿足以下條件：當其下端與下導軌接觸時，其與上導軌的刮渣板機構導入端在同一個斜面上;

　　刮渣板機構由刮渣板支架和安裝在刮渣板支架下端的刮渣板組成;刮渣板支架帶有運行于所述的下導軌、上導軌、活動導軌上的滾輪。

　　所述的繩具是滌綸繩。

　　本發明的積極效果在于：

　　(1)、繩具代替鏈條牽引刮渣板機構往復運動，實現刮渣。由于繩具的成本僅為鏈條的1/10左右，因此大幅度降低了施工成本。

　　(2)、繩具機構耐腐蝕且不需要潤滑，因此提高了牽引機構的使用壽命，降低了維修成本。

　　(3)、由于繩具的重量遠遠小于鏈條，本裝置的運行能耗顯著降低。

　　(4)、為避免繩具在刮渣板機構運動狀態中因張力變化影響正常使用，在池壁的一側設置有配重裝置，配重裝置能夠自動調整繩具的張力，使繩具在運行過程中張力始終處于均衡狀態。另一方面，設置配重裝置能夠使得繩具與動力輪之間的摩擦力始終保持定值，確保刮渣板運行平穩。第三方面，通過對兩配重塊重量的調整，能夠確保兩套繩具拉力均衡，保證刮渣板兩側被均衡牽引。

　　(5)、本發明還設置有刮渣板提升機構，更好地解決了刮渣板返回時帶渣的問題，構造更合理，并提高了工作效率。

　　(6)、本發明采用柔性傳動，傳動平穩性好，噪聲低。另一方面，繩具從動力輪導入后經多道纏繞后導出，有效防止了繩具在動力輪上打滑的問題。
