申請日2010.06.07

　　公開(公告)日2014.02.19

　　IPC分類號C02F9/14

　　摘要

　　本發明公開了一種生物質有機廢水凈化回收利用工藝，屬于廢水處理和回收利用技術領域。它包括以下步驟：A.水解酸化——將生物質有機廢水進行2.5-5h的水解酸化處理;B.厭氧處理——采用三級以上厭氧復合反應器，厭氧復合反應器中設有上流式厭氧活性污泥床和厭氧濾填料生物膜床的組合體，并配有布水器;C.好氧接觸——采用好氧池，好氧池中設有好氧填料生物膜和好氧活性污泥組合帶而凈化廢水;或濕地處理或土地處理——由其具備的物理、物化、化學、生化(厭氧、兼氧、好氧菌，微生物與動植物)的復合作用而凈化廢水。本發明應用范圍廣;耗能少;設備少、價格便宜，管理簡單;運行控制和嗅味控制容易;方案設計簡明、施工安裝容易。適合對農村廢(污)水及動稙物為原料的企業產生的有機廢水進行處理及回收利用。

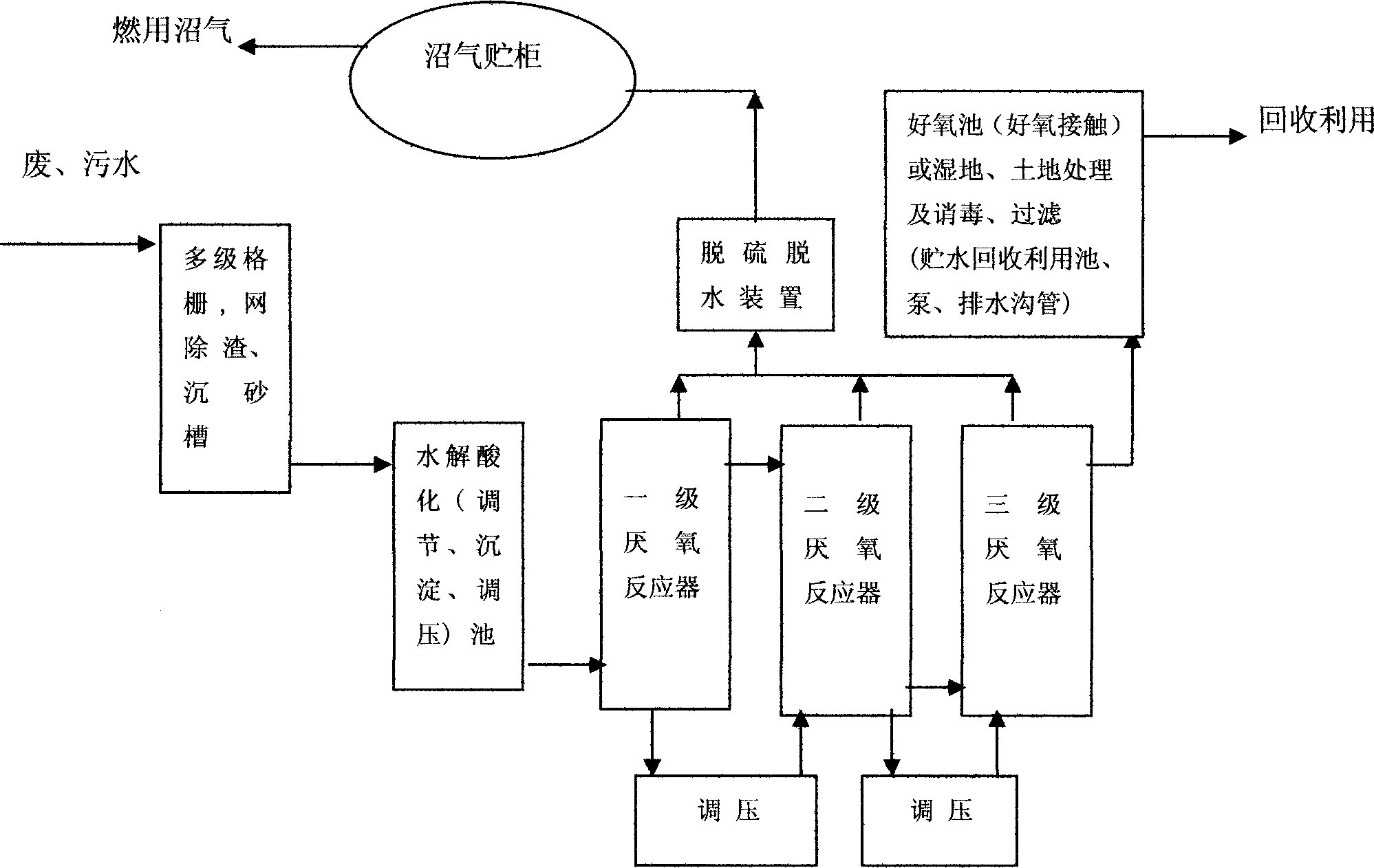

　　摘要附圖



　　權利要求書

　　1.一種生物質有機廢水凈化回收利用工藝，其特征在于，包括以下步驟：

　　A.水解酸化——將過濾除渣的較高濃度生物質有機廢水在水解酸化池中進 行2.5-5h的水解酸化處理;

　　B.厭氧處理——將水解酸化處理后生物質有機廢水的采用三級以上厭氧復 合反應器進行處理;厭氧復合反應器中設有上流式厭氧活性污泥床和厭氧濾 填料生物膜床的組合體，并配有按照工藝流程流向而設置的向上或向下布水 器;污泥床設在反應器下部1.0m處，床底設有布水器，污泥床上1.0-2.0m 為濾填料生物膜床;濾填料采用彈性填料或輕質多孔泡沫板;廢水由第一級 厭氧復合反應器底部進入，由其中向上布水的布水器向組合體布水，廢水經 組合體處理后，到達該級厭氧復合反應器的上部;進入第二級厭氧復合反應 器的上部，由其中向下布水的布水器向組合體布水，廢水經處理后，到達該 級厭氧復合反應器的下部，進入第三級厭氧復合反應器的下部;以此類推; 經最后一級厭氧復合反應器處理后，得到低濃度廢水;厭氧復合反應器為封 閉式，其頂部連接脫硫脫水裝置，再與沼氣貯柜連接;

　　C.好氧接觸或者濕地處理或土地處理： 好氧接觸——將經過三級以上厭氧復合反應器處理的低濃度廢水送入好氧 池，好氧池中設有好氧填料生物膜和好氧活性污泥構成的組合帶，用機械曝 氣方式使廢水通過組合帶，經過具有活力的好氧菌消化分解后，水質達到排 放標準;

　　濕地處理或土地處理——即經過三級以上厭氧復合反應器處理的低濃度廢 水通過濕地或土地具備的物理、物化、化學、生化的復合作用而凈化，水質 達到排放標準。

　　2.根據權利要求1所述的生物質有機廢水凈化回收利用工藝，其特征在于所述 的步驟C中好氧接觸為微動力，濕地處理或土地處理為無動力。

　　說明書

　　生物質有機廢水凈化回收利用工藝

　　所屬技術領域

　　本發明涉及廢水處理方法，尤其是有機廢水的處理和回收，屬于廢水處理 和回收利用技術領域。

　　背景技術

　　目前，中小城鎮與廣大農村大量存在以動植物為原料生產產品(包括畜禽 漁養殖業及所需飼料)排放的生產廢(污)水，以及人類活動產生的生活污水， 即所含污染物為生物質的有機廢(污)水，須治理凈化達標方允許外排;如仍 沿襲《室外排水設計規范》(GBJ14-87)所指“生物膜法”、“活性污泥法”中任 何單一技術、或組合技術工藝系統予凈化，或按其它需采用機電曝氣的工藝凈 化，或還與物理法光分解，物化法混凝沉淀、氣浮、吸附、膜分離、氣提、吹 脫、萃取，化學法氧化還原、濕式氧化、過氧化氫氧化、焚燒、電解法等單一、 復合技術結合凈化，會存在如下問題：

　　1.因其能耗、投資、運行費用較高，占地較大，管理復雜、實施困難，未 切實從根本上清除跑冒滴漏、消滅污染源頭，更未從珍惜資源、提高資源利用 率，變廢為寶、循環利用考慮。

　　2.大量的實踐證明：要實行污染治理低投高效、資源不竭循環利用，單靠 各種單一技術，難以按要求去除各種生物質有機污染物及衍生物，實現達標外 排和循環利用。即便采用前述需采用機電曝氣的工藝技術，和物理、化學、物 化法技術結合的工藝，其能耗、投資、運行費用、占地等均偏高、不符合低投 高效，且管理、實施亦較難。

　　3.因種種因素，在生物質有機廢(污)水凈化上，大多采用機電曝氣的工 藝，其具有如下嚴重缺陷：

　　(1)只適用于低濃度。即便發揮充分、達到90%去除率的好氧工藝，也難 將BOD>600mg/L的生物質有機廢(污)水處理到達標排放;

　　(2)耗能高。與厭氧工藝相比，是其10倍以上，相應運行管理費高。用 好氧的活性污泥法技術去除1.0噸BOD，需電1000kw.h，即耗油為245L(如火 力發電熱效率按35%計，每發1度電需耗熱能kcal≈0.245L石油);

　　(3)產生的污泥多，是厭氧的6-10倍，處理的裝置相應較大，須加藥、 脫水性才好，相應處理費用亦高。

　　(4)必須曝氣才能正常運行，與之配套的設備多，價格較高，管理難度提 高;設備多增加出故障機率，維修增多、影響正常使用，耗費亦增高;

　　(5)曝氣大多在非密閉狀況下進行，占地大、難復用，渣泥橫溢、嗅味四 散、泡沫障眼、溫控較難;

　　(6)需營養物多：BOD∶N∶P為100∶5∶1，是厭氧需N、P的2倍;

　　(7)不能降除更多的有機物和某些色劑、染料污染物;

　　(8)污泥濃度低，難承受較大的負荷和水質變化，一般僅為2-4kg BOD/m3.d; 污泥難長期貯存、保持活性。

　　如采用物理、物化、化學工藝技術與其配套，其設計、施工安裝、運行管 理技術難度加大;相應設備及與其配套的動力、制劑等增加，其投資、運行管 理費用亦增加。

　　發明內容

　　為了克服現有廢(污)水處理的上述不足，本發明提供一種生物質有機廢 水凈化回收利用工藝。

　　本發明解決其技術問題所采用的技術方案是：生物質有機廢水凈化回收利 用工藝，包括以下步驟：

　　A.水解酸化——將過濾除渣的較高濃度生物質有機廢水在水解酸化池中進 行2.5-5h的水解酸化處理;

　　B.厭氧處理——將水解酸化處理后生物質有機廢水的采用三級以上厭氧復 合反應器進行處理;厭氧復合反應器中設有上流式厭氧活性污泥床和厭氧濾填 料生物膜床的組合體，并配有按照工藝流程流向而設置的向上或向下布水器; 污泥床設在反應器下部1.0m處，床底設有布水器，污泥床上1.0-2.0m為濾填 料生物膜床;濾填料采用彈性填料或輕質多孔泡沫板;廢水由第一級厭氧復合 反應器底部進入，由其中向上布水的布水器向組合體布水，廢水經組合體處理 后，到達該級厭氧復合反應器的上部;進入第二級厭氧復合反應器的上部，由 其中向下布水的布水器向組合體布水，廢水經處理后，到達該級厭氧復合反應 器的下部，進入第三級厭氧復合反應器的下部;以此類推;經最后一級厭氧復 合反應器處理后，得到低濃度廢水;厭氧復合反應器為封閉式，其頂部連接脫 硫脫水裝置，再與沼氣貯柜連接;

　　C.好氧接觸或者濕地或土地處理：

　　好氧接觸——將經過三級以上厭氧復合反應器處理的低濃度廢水送入好氧 池，好氧池中設有好氧填料生物膜和好氧活性污泥構成的組合帶，用機械曝氣 方式使廢水通過組合帶，經過具有活力的好氧菌消化分解后，水質達到排放標 準;

　　濕地處理或土地處理——將經過三級以上厭氧復合反應器處理的低濃度廢 水通過濕地或土地具備的物理、物化、化學、生化的復合作用而凈化，水質達 到排放標準。

　　步驟C中好氧接觸為微動力，濕地處理或土地處理為無動力。

　　將當今屬先進的水解酸化新技術和上流式厭氧污泥床反應器(UASB)、厭氧 過濾器(AF)、降流式厭氧過濾器(DSSF)、好氧接觸工藝與濕地處理或土地處 理技術的優勢集中，組成微動力、無動力凈化生物質有機廢(污)水達標回收 利用工藝。

　　本發明的有益效果是，應用范圍廣;耗能少;產生的污泥很少，相應處理費 用亦少。設備少、價格便宜，管理簡單;運行控制和嗅味控制容易;厭氧需營 養物少;厭氧可降除某些染色劑與染料污染物等多種難降解物質;因厭氧污泥 濃度高，能承受較大的負荷和水質變化，污泥可長期貯存、保持活性，故季節 性間歇運行亦也能保持正常;方案設計簡明、施工安裝容易。
