申請日2013.10.28
公開(公告)日2016.08.17
IPC分類號C04B30/00
摘要
本發明涉及利用煤泥、城市污泥和脫硫灰生產建筑陶粒的方法。以煤泥、城市污泥和脫硫灰為主要原料。優選地，是將上述主要原料經配料，化學成分組成范圍為:SiO2：Al2O3：(Fe2O3,K2O,Na2O,CaO,MgO等)質量比例為53%～79%：10%～25%：13%～26%。經制粒，干燥、焙燒、冷卻制成陶粒。成品陶粒吸水率≤15%，堆積密度范圍≤500kg/m3、筒壓強度≥0.3MPa。技術指標能達到GBTl7431.1—1998《輕集料及其試驗方法》的標準。適合于建筑用的陶粒。
權利要求書
1.一種利用煤泥、城市污泥和脫硫灰生產的建筑陶粒，其特征在于，所述建筑陶粒的成品吸水率≤15%，堆積密度范圍≤500kg/m3、筒壓強度≥0.3MPa;所述建筑陶粒采用煤泥、城市污泥和脫硫灰為主要原料;所述的主要原料經配料，化學成分組成范圍為：SiO2：Al2O3：(Fe2O3,K2O,Na2O,CaO,MgO)質量比例為53%～79%：10%～25%：13%～26%。
2.一種利用煤泥、城市污泥和脫硫灰生產建筑陶粒的方法，包括如下步驟：
(1)將風干經配料好的的煤泥、城市污泥和脫硫灰破碎、研磨，篩分，得到粒度為120～180um的粉末;
(2)對煤泥、城市污泥和脫硫灰的成分進行化學分析，然后將三種原料經適當配料，使之化學成分組成范圍:SiO2：Al2O3：(Fe2O3,K2O,Na2O,CaO,MgO)質量比例為53%～79%：10%～25%：13%～26%;
(3)加入原料重量2～5%的水?dāng)嚭�，制成粒�?～20mm的生料球;
(4)將生料球在105±2℃下干燥1～1.5小時，干燥至水份小于生料球重量的8%;
(5)再將生料球置于焙燒中以10℃/min的速率升溫至400℃～600℃，預熱20～35分鐘，再以15℃/min的升溫速率將溫度升高至800～1150℃下焙燒10～125分鐘，最后冷卻至室溫，即得成品。
說明書
一種利用煤泥、城市污泥和脫硫灰生產建筑陶粒的方法
技術領域
本發明涉及一種利用煤泥、城市污泥和脫硫灰生產建筑陶粒的方法，屬于固體廢棄物的資源化利用領域。
背景技術
煤泥是煤炭洗選加工中的副產品，是由微細粒煤、粉化骨石和水組成的粘稠物。其化學組成如下表1：
表1 原料主要化學成分
煤泥粒度細、微粒含量多，一般200目的微粒約占70%～90%。另持水性強，水分含量高，雖經脫水處理含水一般也在30%以上。煤泥灰分含量高，發熱不高，一般不適于再做燃料。同時煤泥黏性較大，還具有一定的流動性。因此導致煤泥的堆放、貯存和運輸都比較困難。尤其在堆存時，其形態極不穩定，遇水即流失，風干即飛揚。結果不但浪費了寶貴的煤炭資源，而且造成了嚴重的環境污染，有時甚至制約了洗煤廠的正常生產，成為選煤廠一個較為棘手的問題。
隨著我國城市化進程的加快，城市人口急劇增加，我國500萬人口以上的城市已有10座，而人口超過1000萬的城市已有上海、北京、重慶、武漢、天津4座。隨著城市的擴大，使得城市用水和污水排放量也急劇增加。而城市污泥問題伴隨著城市化的進程而產生，污泥排放量通常占污水總量的0.5%至1%。據2010年住房和城鄉建設部的統計資料顯示，我國累計建成城鎮污水處理廠2832座，污水處理能力達1.25×108m3/d，平均運行負荷率為78.95%。每天產生濕污泥達到17.5萬噸，年產生濕污泥6387.5萬噸。專家預測，2020年全國的污水排放量將達到5.36×108m3/d，污泥排放量將達24000萬噸以上。通常污泥的處理與處置費用約占污水處理總費用的30%～40%，因此，如何妥善處置這些數量日益龐大、高度集中的有機固體廢棄物，是污水處理廠最頭痛的問題之一。城市污泥的成分非常復雜,是由多種微生物形成的菌膠團和被其吸附的有機物、無機物組成的集合體,除含有大量的水分外,還含有難降解的有機質、重金屬、寄生蟲(卵)、致病菌和病毒等有毒有害物質,城市污泥未經恰當處理處置的污泥進入環境后，直接給水體和大氣帶來二次污染，不但降低了污水處理系統的有效處理能力，而且對生態環境和人類的活動構成了嚴重的威脅。表2為我國部分城市污泥的主要成分。
表2 我國部分城市污泥的主要成分/w%
注：“-”表示文獻中缺少該數值。
脫硫灰是發電廠煙氣脫硫的產物。目前采用的干法、半干法煙氣脫硫工藝具有脫硫產物為干粉狀和耗水率低的優點，很好地克服了濕法脫硫工藝的一些問題和不足，而且投資低、占地少，與機組配合特性良好，尤為適合我國的國情，現已成為國內煙氣脫硫技術研究的一個熱點。然而，干法、半干法脫硫灰的處置與綜合利用一直是技術使用方十分關注而又沒有很好解決的問題。干法、半干法脫硫工藝產生的脫硫灰，是脫硫產物和粉煤灰的混合物，由除塵器一起排出。其成分和物理、化學性質與普通粉煤灰已有很大差別，因此其利用方式和范圍受到了限制。表3為脫硫灰的化學組成。
表3 脫硫灰的化學成分和礦物組成
陶粒是一種陶瓷質地的人造顆粒，主要化學組成為SiO2、Al2O3、Fe2O3、CaO、MgO等金屬氧化物。作為一種建筑用輕集料，具有密度小，質輕、綜合強度高、防火性能好、耐風化等各項功能，是最優良的輕質建筑材料。因?yàn)樘樟？山鉀Q重量、防火、隔熱、保溫等工程上的難題，具有本質耐風化、價廉物美、環保、容易制作等優點，大量應用于預制墻板(干墻)、間墻、輕質混凝土、屋面保溫、混凝土預制件、小型輕質砌塊、陶粒磚等，亦可用于園藝、花卉、市政及無土栽培等市場。過去燒結陶粒都是以粘土為主要原料，浪費大量耕地土壤，目前大都以工業廢棄物為原料作為陶粒的原料。
燒制超輕陶粒時,原料的化學成分按其作用可分為3類。一是成陶成分,在陶粒燒制過程中起支撐骨架作用,主要化學成分為SiO2和Al2O3,在原料中占3/4左右。二是起助熔作用的熔劑氧化物,起調節原料熔點的作用,主要化學成分為Na2O、K2O,、FeO、MgO等。三是產氣成分,物料所含的C、Fe的氧化物在高溫時產生氣體(主要是CO,CO2)，起膨脹作用。
由上分析可看出，煤泥、城市污泥和脫硫灰中含有豐富的SiO2、Al2O3、Fe2O3、以及Na2O、K2O,、CaO、MgO等，能夠?yàn)樘樟５臒铺峁┮欢ǖ某商展羌芎彤a(chǎn)氣成分等無機元素，另都還有大量有機物，有較高的熱值，在陶粒燒制過程中可以提供一部分能量。污泥碳化后又能得到大量C，為陶粒的膨脹提供充足的成氣物質，滿足燒制陶粒的基本要求。故本發明專利提出將煤泥、城市污泥和脫硫灰三種原料經適當配料，使之化學成分組成中SiO2、Al2O3、Fe2O3、K2O，Na2O，CaO，MgO等質量比例在一定范圍內，經制粒，干燥、焙燒、冷卻制成用于建筑用陶粒。該陶粒因具有級配連續、導熱系數低、質輕、強度高、隔音、保溫耐火、耐化學、耐細菌腐蝕及抗震、抗凍等優良性能，可被廣泛應用于保溫混凝土、結構保溫混凝土、高層結構混凝土，及建筑預制件承重的、非承重的陶粒砌塊、大型墻板、夾心墻板現澆工程有：承重或圍護、隔熱抗震的陶�；炷�;建筑保溫的有：陶粒溫塊、瓦、隔熱保溫墊層及內襯等。
目前，有關陶粒及其制備方法的專利很多，主要以粘土、頁巖、粉煤灰、脫水污泥等為主要原料，也有很多以固廢為主要原料制陶粒的方法，如中國專利《磷渣陶�！�(專利號2006l0018458.5)，是將磷礦渣(磷石膏)制成礦粉與鋁質原料按配方混合制成球，再通過工業窯爐加熱煅燒制成陶粒。專利《利用煉鎂還原渣制備陶粒的方法》(專利號200610201129.4)，以煉鎂還原渣、水泥、石膏、發氣劑為原料混勻，加水?dāng)嚢柚瞥深w粒狀后經自然養護或蒸汽養護得成品。如中國專利《粉煤灰陶粒生產》(專利號200810006102.9，申請日2008.2.3)，該發明將粉煤灰和煤粉混合，攪拌中添加了占混合物料重量3%—6%的水，造粒后在燒結機中進行燒結。專利《一種利用污泥制備陶粒輕骨料的方法》(專利號200710302011.5)，該方法對含水率75—85%的脫水泥餅進行熱干燥得到干污泥，破碎篩分后加入干污泥質量18—25%的粉煤灰攪拌，攪拌后用粉末壓片機擠壓成型得到陶粒輕骨料坯料，將坯料高溫焙燒，自然冷卻后即得到陶粒輕骨料。專利《用油頁巖渣制備的陶粒及其制備方法》(專利號2006l0019341.9)，該方法由油頁巖渣在l000～1300℃燒結而成，其優點在于充分利用油頁巖渣中礦物成分及可燃成分制備多孔高強陶粒，產品具有一定的附加值。
由以上分析可看出，目前已公開的制陶粒的方法中采用原料多以粉煤灰、污泥、粘土、礦渣等為主要原料，尚未見用煤泥、城市污泥和脫硫灰三者為主要原料混合制備用以建筑用陶粒的報道。
發明內容
本發明的目的在于提供一種利用煤泥、城市污泥和脫硫灰生產的建筑陶粒，以煤泥、城市污泥和脫硫灰為主要原料。
進一步的，是將上述主要原料經配料，化學成分組成范圍為:SiO2：Al2O3：(Fe2O3,K2O,Na2O,CaO,MgO等)質量比例為53%～79%：10%～25%：13%～26%。

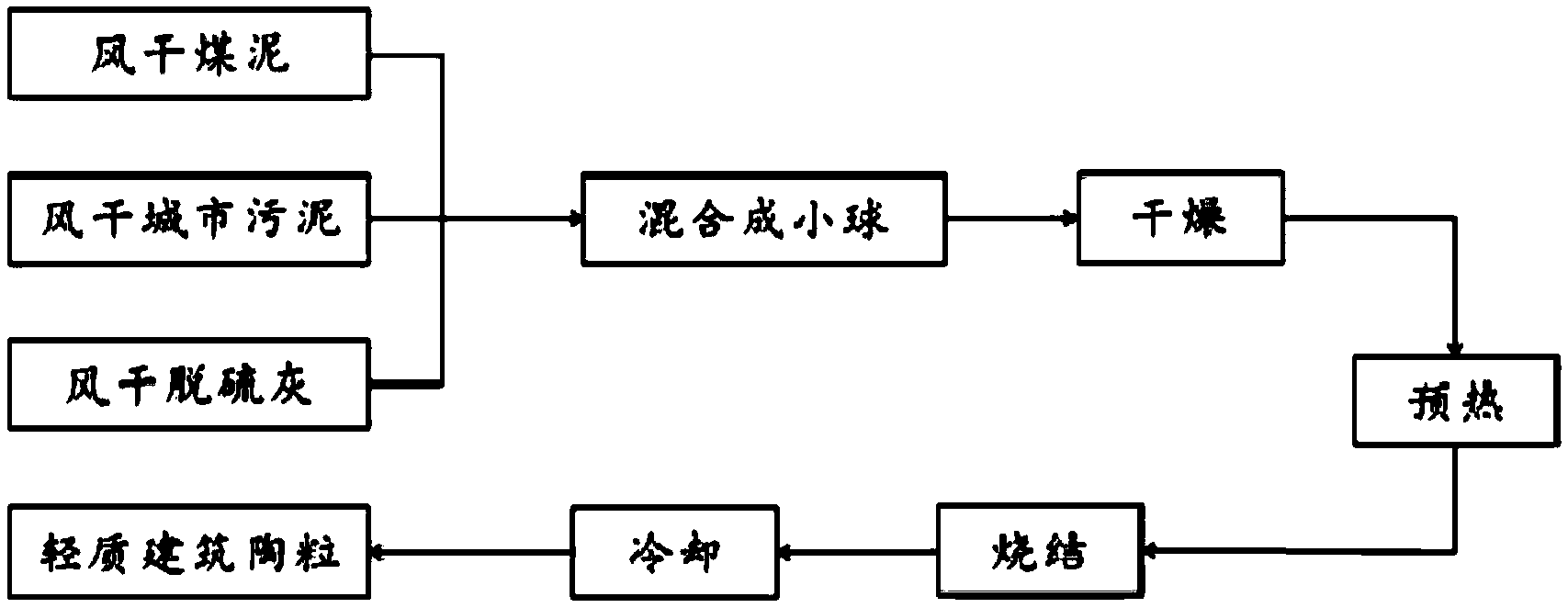

根據本發明的另一目的，提供一種利用煤泥、城市污泥和脫硫灰生產建筑陶粒的方法，包括如下步驟：
1.首先將風干后的煤泥、城市污泥和脫硫灰破碎、研磨，篩分，得到粒度為120～180um的粉末;
2.對煤泥、城市污泥和脫硫灰的成分進行化學分析，然后將三種原料經適當配料，使之化學成分組成范圍:SiO2：Al2O3：(Fe2O3,K2O,Na2O,CaO,MgO等)質量比例為53%～79%：10%～25%：13%～26%。
3.配好的原料混合均勻后加入原料重量2～5%的水，在造粒機上制成粒徑5～20mm的生料球;
4.將生料球在105±2℃下干燥1～1.5小時，干燥至水份小于生料球重量的8%;
5.再將生料球置于焙燒爐中以10℃/min的速率升溫至400℃～600℃，預熱20～35分鐘，再以15℃/min的升溫速率將溫度升高至800～1150℃下焙燒10～25分鐘，最后冷卻至室溫，即得成品。
本發明經制粒，干燥、焙燒、冷卻制成陶粒。成品陶粒吸水率≤15%，堆積密度范圍≤500kg/m3、筒壓強度≥0.3MPa。技術指標能達到GBTl7431.1—1998((輕集料及其試驗方法》的標準。適合于建筑用的陶粒。
除了上面所描述的目的、特征、和優點之外，本發明具有的其它目的、特征、和優點，將作進一步詳細的說明。
