申請日2013.10.27

　　公開(公告)日2014.04.02

　　IPC分類號G05D9/12

　　摘要

　　本實用新型公開了一種工業廢水處理設備的自動進水裝置，包括第一二極管至第五二極管、第一電阻至第七電阻、第一三極管至第四三極管、第一發光二極管、第二發光二極管、第一電容、第二電容、繼電器、抽水泵、電位器、高水位檢測片、中水位檢測片和低水位檢測片，電壓正極輸入端與所述第一二極管的正極連接，所述第一二極管的負極分別與所述第一電容的第一端、所述第一電阻的第一端、所述第四電阻的第一端、所述第三二極管的的負極、所述抽水泵的第一電壓輸入端、所述第五電阻的第一端和所述第六電阻的第一端連接，所述第二三極管的集電極與所述第一三極管的發射極連接。本實用新型結構簡單，維護成本較低，水位容易控制，且控制精度較高。

　　權利要求書

　　1.一種工業廢水處理設備的自動進水裝置，其特征在于：包括第一二極管 至第五二極管、第一電阻至第七電阻、第一三極管至第四三極管、第一發光二 極管、第二發光二極管、第一電容、第二電容、繼電器、抽水泵、電位器、高 水位檢測片、中水位檢測片和低水位檢測片，電壓正極輸入端與所述第一二極 管的正極連接，所述第一二極管的負極分別與所述第一電容的第一端、所述第 一電阻的第一端、所述第四電阻的第一端、所述第三二極管的的負極、所述抽 水泵的第一電壓輸入端、所述第五電阻的第一端和所述第六電阻的第一端連接， 電壓負極輸入端分別與所述第一電容的第二端、所述第一發光二極管的負極、 所述第三電阻的第一端、所述第二三極管的發射極、所述第二二極管的正極、 所述第三三極管的發射極、所述第二電容的第一端、所述第四三極管的發射極 和所述第五二極管的正極連接，所述第一電阻的第二端與所述第一發光二極管 的正極連接，所述第四電阻的第二端與所述第二發光二極管的正極連接，所述 第二發光二極管的負極分別與所述第二電阻的第一端、所述第三二極管的正極、 所述第三三極管的集電極和所述繼電器的第一端連接，所述繼電器的第二端與 所述抽水泵的第二電壓輸入端連接，所述第二電阻的第二端分別與所述第三電 阻的第二端和所述第二三極管的基極連接，所述第二三極管的集電極與所述第 一三極管的發射極連接，所述第一三極管的基極分別與所述第二二極管的負極、 所述電位器的第一端、所述電位器的滑動端連接，所述電位器的第二端與所述 低水位檢測片連接，所述第一三極管的集電極分別與所述第四二極管的正極、 所述第二電容的第二端、所述第五電阻的第二端和所述第四三極管的集電極連 接，所述第四三極管的基極分別與所述第五二極管的負極和所述第七電阻的第 一端連接，所述第七電阻的第二端與所述中水位檢測片連接，所述第六電阻的 第二端與所述高水位檢測片連接。

　　說明書

　　一種工業廢水處理設備的自動進水裝置

　　技術領域

　　本實用新型涉及一種工業廢水處理設備，尤其涉及一種工業廢水處理設備 的自動進水裝置。

　　背景技術

　　工業廢水是指工業生產過程中產生的廢水和廢液，其中含有隨水流失的工 業生產用料、中間產物、產品以及生產過程中產生的污染物。隨著工業的迅速 發展，廢水的種類和數量迅猛增加，對水體的污染也日趨廣泛和嚴重，破壞了 環境，威脅到人類的健康和安全，因此必須對工業廢水進行處理才能排出�，F(xiàn) 有的污水處理設備的進水裝置結構比較復雜，維護成本較高，水位容易失控， 控制精度低。

　　實用新型內容

　　本實用新型的目的就在于為了解決上述問題而提供一種工業廢水處理設備 的自動進水裝置。

　　本實用新型通過以下技術方案來實現上述目的：

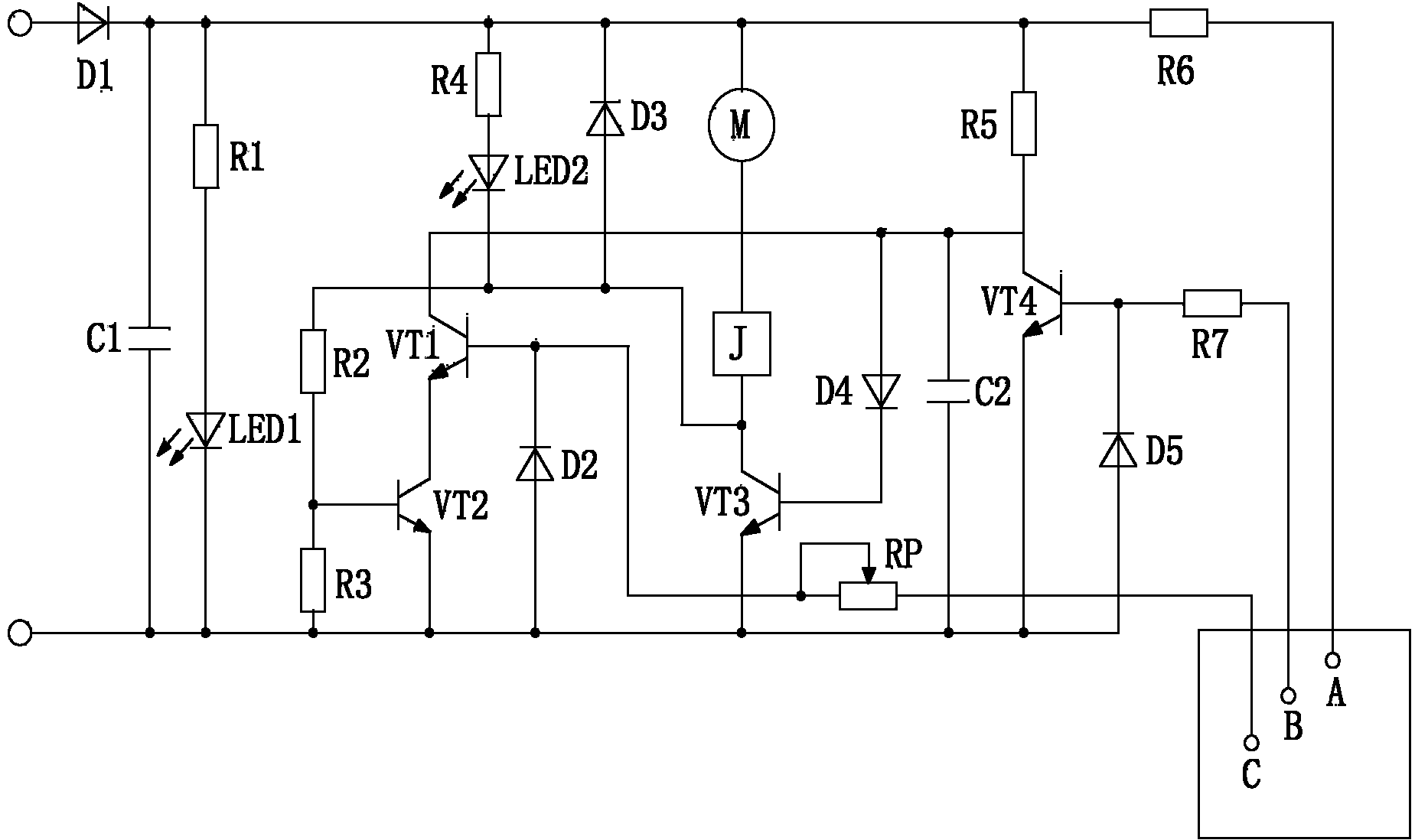

　　一種工業廢水處理設備的自動進水裝置，包括第一二極管至第五二極管、 第一電阻至第七電阻、第一三極管至第四三極管、第一發光二極管、第二發光 二極管、第一電容、第二電容、繼電器、抽水泵、電位器、高水位檢測片、中 水位檢測片和低水位檢測片，電壓正極輸入端與所述第一二極管的正極連接， 所述第一二極管的負極分別與所述第一電容的第一端、所述第一電阻的第一端、 所述第四電阻的第一端、所述第三二極管的的負極、所述抽水泵的第一電壓輸 入端、所述第五電阻的第一端和所述第六電阻的第一端連接，電壓負極輸入端 分別與所述第一電容的第二端、所述第一發光二極管的負極、所述第三電阻的 第一端、所述第二三極管的發射極、所述第二二極管的正極、所述第三三極管 的發射極、所述第二電容的第一端、所述第四三極管的發射極和所述第五二極 管的正極連接，所述第一電阻的第二端與所述第一發光二極管的正極連接，所 述第四電阻的第二端與所述第二發光二極管的正極連接，所述第二發光二極管 的負極分別與所述第二電阻的第一端、所述第三二極管的正極、所述第三三極 管的集電極和所述繼電器的第一端連接，所述繼電器的第二端與所述抽水泵的 第二電壓輸入端連接，所述第二電阻的第二端分別與所述第三電阻的第二端和 所述第二三極管的基極連接，所述第二三極管的集電極與所述第一三極管的發 射極連接，所述第一三極管的基極分別與所述第二二極管的負極、所述電位器 的第一端、所述電位器的滑動端連接，所述電位器的第二端與所述低水位檢測 片連接，所述第一三極管的集電極分別與所述第四二極管的正極、所述第二電 容的第二端、所述第五電阻的第二端和所述第四三極管的集電極連接，所述第 四三極管的基極分別與所述第五二極管的負極和所述第七電阻的第一端連接， 所述第七電阻的第二端與所述中水位檢測片連接，所述第六電阻的第二端與所 述高水位檢測片連接。

　　本實用新型的有益效果在于：

　　本實用新型為一種工業廢水處理設備的自動進水裝置，其結構簡單，維護 成本較低，水位容易控制，且控制精度較高。
