申請日2010.06.04

　　公開(公告)日2010.10.13

　　IPC分類號C02F11/12; F24J2/32; F24J2/30

　　摘要

　　本發明涉及固體廢棄物無害化資源化處理技術，旨在提供一種利用太陽能真空干燥污泥的系統。該系統包括雙葉斜置自清式污泥真空連續干燥機，有一圓柱形殼體，殼體內部設置連接傳動機構的空心熱軸，空心熱軸上設置若干組槳葉，槳葉呈雙葉斜置分布;每兩組槳葉之間設一個自清式刮條，該自清式刮條的兩端固定在干燥機殼體的內壁上，其中部是與空心熱軸外徑相對應的拱形結構，并與空心熱軸互不接觸。本發明利用太陽能實現對污泥的低溫干燥，大大降低了能源消耗;采用雙葉斜置自清式污泥真空連續干燥機，整個系統結構緊湊，占地面積小，干燥速度快;利用自清式刮條解決污泥粘壁問題，同時實現污泥的一次性干燥和成粒，節約設備投資。

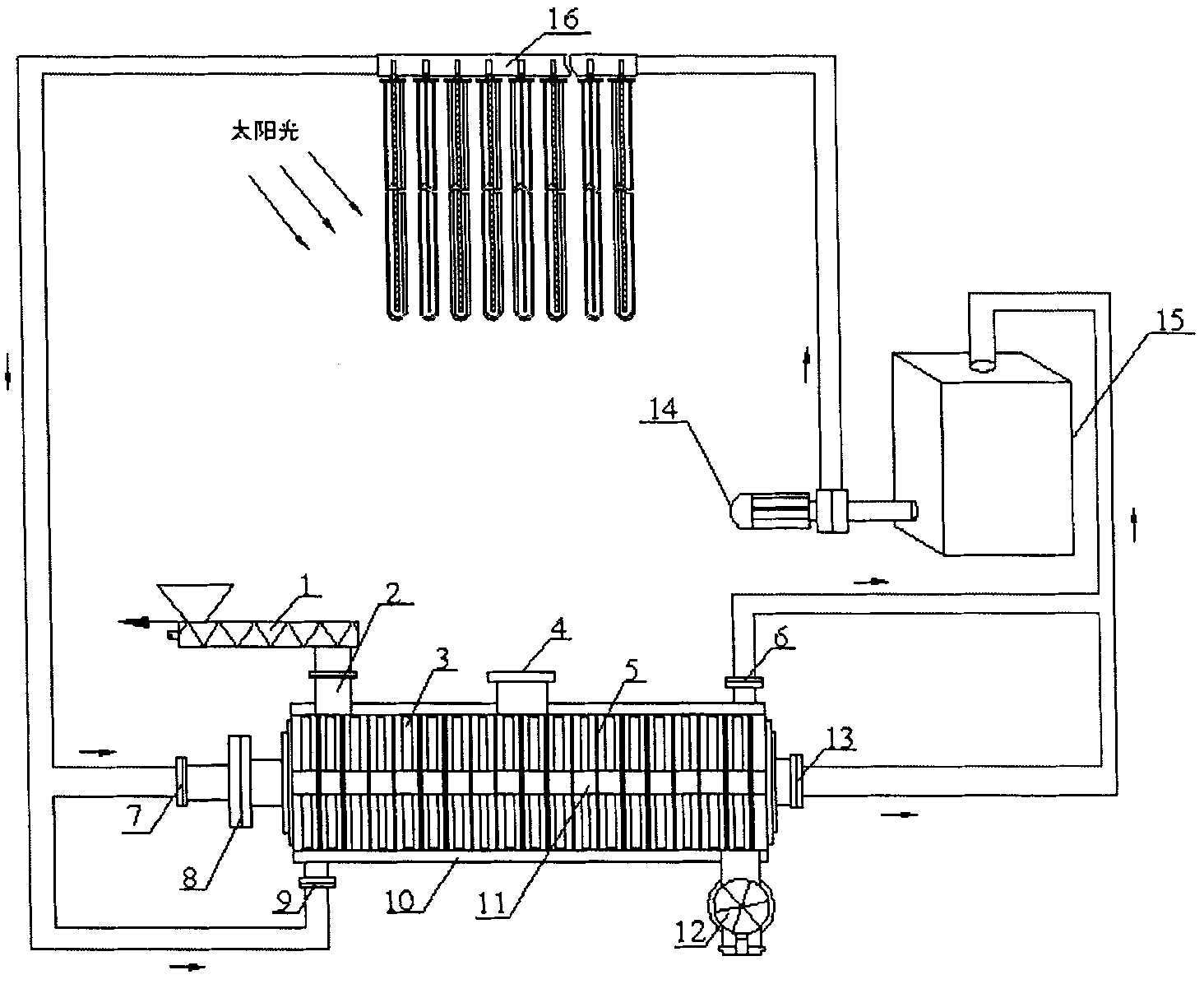

　　摘要附圖



　　權利要求書

　　1.一種利用太陽能真空干燥污泥的系統，包括雙葉斜置自清式污泥真空連續干燥機;該雙葉斜置自清式污泥真空干燥機有一圓柱形殼體，殼體內部設置連接傳動機構的空心熱軸，空心熱軸的兩端分別設置導熱油進口和導熱油出口;空心熱軸上設置若干組槳葉，槳葉呈雙葉斜置分布;干燥機殼體一端的上部設置外接螺旋濕污泥輸送泵的濕污泥進料口，另一端的下部設置外接真空自動出料機的產品出口;所述殼體上設置夾套，夾套的兩端分別設導熱油進口和導熱油出口;其特征在于，每兩組槳葉之間設一個自清式刮條，該自清式刮條的兩端固定在干燥機殼體的內壁上，其中部是與空心熱軸外徑相對應的拱形結構，并與空心熱軸互不接觸;所述空心熱軸和夾套的導熱油出口均通過管道與導熱油箱連接，空心熱軸和夾套的導熱油進口均通過管道與太陽能集熱器連接，導熱油箱、導熱油泵與太陽能集熱器通過管道依次連接。

　　2.根據權利要求1所述的系統，其特征在于，所述空心熱軸是1根。

　　3.根據權利要求1所述的系統，其特征在于，所述每一組槳葉的數量是2片，呈雙葉斜置分布，且每組槳葉之間呈夾角為60度的分散型布置。

　　4.根據權利要求1所述的系統，其特征在于，所述自清式刮條垂直于空心熱軸布置，每兩組槳葉之間設一自清式刮條。

　　5.根據權利要求1所述的系統，其特征在于，所述槳葉為直板條形，并垂直安裝于空心熱軸上。

　　6.根據權利要求1所述的系統，其特征在于，所述槳葉橫斷面和空心熱軸中心線的夾角為45度。

　　說明書

　　利用太陽能真空干燥污泥的系統

　　技術領域

　　本發明涉及固體廢棄物無害化資源化處理技術，更具體地說，本發明涉及一種利用太陽能真空干燥污泥的系統。

　　背景技術

　　隨著我國城市化進程的加快及城市基礎設施建設的加強，城市污水處理率逐步提高，隨之產生了大量剩余污泥。這些污泥如果不能得到及時、有效和穩定的處理，將為我國區域環境和人民生活的安全帶來極大的隱患。此外，造紙、化工、制革、印染等工業過程和江河湖泊疏浚等也會產生大量的污泥。污泥的無害化已經成為城市科學發展過程中必須解決的重大環保問題。

　　污水處理廠經過脫水后的污泥含水率仍高達75～85%，體積龐大。不論最終污泥的處理方式是焚燒或是其他用途，污泥的干燥和成型十分重要。干燥后的污泥是一種有價值的原料，在安全的條件下易于儲存，可在焚燒爐進行焚燒，或做為生產水泥的燃料，或用于園林綠化。

　　現有的污泥熱干燥技術對濕污泥的干燥所需熱源主要來源于鍋爐煙氣余熱、低品位蒸汽(如汽輪機做功后的蒸汽)或直接用輔助燃料或電能加熱干燥，采用鍋爐余熱煙氣干燥需要配備尾氣處理裝置;而采用輔助燃料或電加熱干燥將消耗大量的能源，因此以上熱源供應方式的總體成本較高。此外，現有的利用太陽能干燥污泥的技術一般采用太陽能溫室干燥法，采用溫室干燥污泥周期很長，一般要一周以上的時間才能達到污泥干化的目的;而且溫室干燥占地面積大，溫室的建設成本較高。

　　發明內容

　　本發明要解決的技術問題是，克服現有技術中的不足，提供一種利用太陽能真空干燥污泥的系統。

　　為了解決上述技術問題，本發明是通過以下技術方案實現的：

　　本發明提供了一種利用太陽能真空干燥污泥的系統，包括雙葉斜置自清式污泥真空連續干燥機;該雙葉斜置自清式污泥真空干燥機有一圓柱形殼體，殼體內部設置連接傳動機構的空心熱軸，空心熱軸的兩端分別設置導熱油進口和導熱油出口;空心熱軸上設置若干組槳葉，槳葉呈雙葉斜置分布;干燥機殼體一端的上部設置外接螺旋濕污泥輸送泵的濕污泥進料口，另一端的下部設置外接真空自動出料機的產品出口;所述殼體上設置夾套，夾套的兩端分別設導熱油進口和導熱油出口;每兩組槳葉之間設一個自清式刮條，該自清式刮條的兩端固定在干燥機殼體的內壁上，其中部是與空心熱軸外徑相對應的拱形結構，并與空心熱軸互不接觸;所述空心熱軸和夾套的導熱油出口均通過管道與導熱油箱連接，空心熱軸和夾套的導熱油進口均通過管道與太陽能集熱器連接，導熱油箱、導熱油泵與太陽能集熱器通過管道依次連接。

　　作為一種改進，所述空心熱軸是1根。

　　作為一種改進，所述每一組槳葉的數量是2片，呈雙葉斜置分布，且每組槳葉之間呈夾角為60度的分散型布置。

　　作為一種改進，所述自清式刮條垂直于空心熱軸布置，每兩組槳葉之間設一自清式刮條。

　　作為一種改進，所述槳葉為直板條形，并垂直安裝于空心熱軸上。

　　作為一種改進，所述槳葉橫斷面和空心熱軸中心線的夾角為45度。

　　與現有技術相比，本發明的有益效果是：

　　(1)利用太陽能實現對污泥的低溫干燥，大大降低了污泥干燥過程的能源消耗，節約了能源;

　　(2)采用雙葉斜置自清式污泥真空連續干燥機，整個系統結構緊湊，占地面積小，干燥速度快;

　　(3)利用自清式刮條解決污泥粘壁問題，同時實現污泥的一次性干燥和成粒，節約設備投資。

　　(4)低溫真空干燥條件可以大大降低污泥干燥過程中有毒、有害、惡臭氣體的排放;

　　(5)采用導熱油作為太陽能集熱器的傳熱介質，提高了系統的傳熱效果;

　　(6)將污泥顆粒燃料化后可充分利用污泥中的熱值，實現了太陽能向燃料的轉化;

　　(7)將污泥制成顆粒狀成型燃料，有利于進一步的磨制和焚燒。
