申請日2010.06.04

　　公開(公告)日2010.10.13

　　IPC分類號C02F9/14; C02F1/48; C02F1/44; C02F3/12

　　摘要

　　一種利用靜電水處理器抑膜生物污染的方法，涉及一種水處理方法。提供一種利用靜電水處理器抑膜生物污染的方法及其裝置。靜電膜生物反應器設有膜生物反應器和靜電水處理器。膜生物反應器設有進水系統、生物反應器、膜分離組件和出水系統，進水系統出水端接生物反應器進水端，靜電水處理器進水端與膜生物反應器的生物反應器出水端連通，靜電水處理器出水端與膜生物反應器的膜分離組件進水端連通，膜生物反應器的膜分離組件出水端接出水系統進水端。將污水通入膜生物反應器進水端，將膜分離組件出水端與回用水管連通;啟動膜生物反應器進水端的進水泵，再啟動靜電水處理器;保持靜電膜生物反應器的正常工作狀態，需停止工作時，斷開電源。

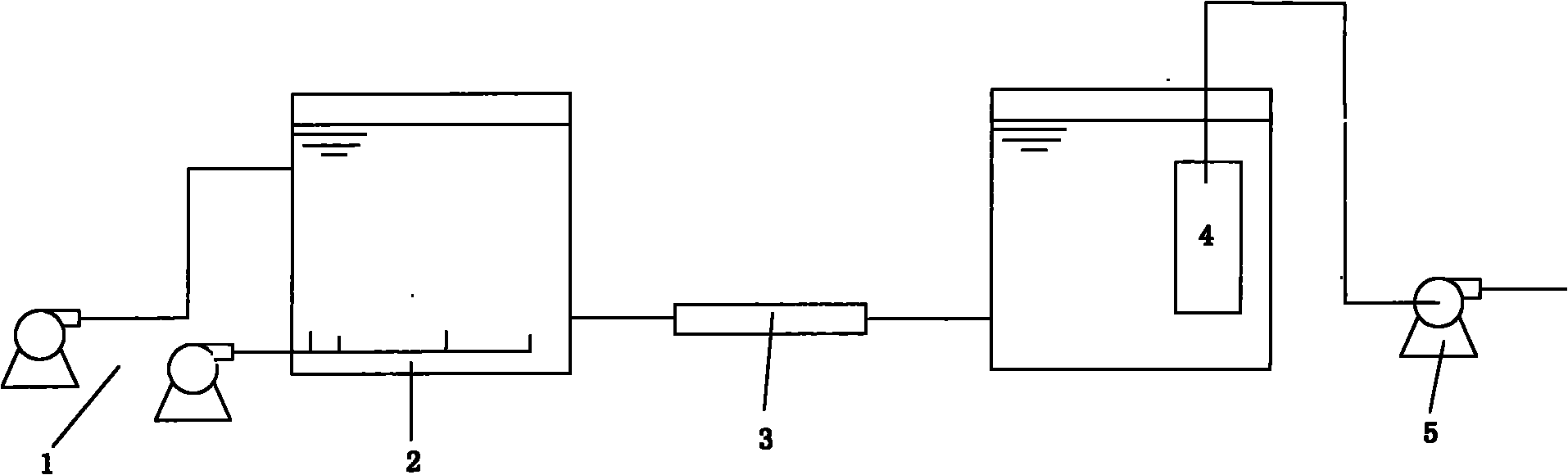

　　摘要附圖



　　權利要求書

　　1.靜電膜生物反應器，其特征在于設有膜生物反應器和靜電水處理器;所述膜生物反應器設有進水系統、生物反應器、膜分離組件和出水系統，進水系統的出水端接生物反應器的進水端，靜電水處理器的進水端與膜生物反應器的生物反應器出水端連通，靜電水處理器的出水端與膜生物反應器的膜分離組件進水端連通，膜生物反應器的膜分離組件出水端接出水系統進水端。

　　2.如權利要求1所述的靜電膜生物反應器，其特征在于所述靜電水處理器設有水處理器和高壓直流電源，水處理器設有陽極和陰極，陽極設有金屬芯棒和套管，金屬芯棒設于套管內，陰極與陽極之間形成一個腔體，腔體用于通過需要進行靜電處理的水，并進行靜電處理，高壓直流電源正極與水處理器的陽極電連接，高壓直流電源負極與水處理器的陰極電連接。

　　3.如權利要求2所述的靜電膜生物反應器，其特征在于所述套管為四氟乙烯套管。

　　4.如權利要求1所述的靜電膜生物反應器，其特征在于陰極為鍍鋅無縫鋼管。

　　5.一種利用靜電水處理器抑膜生物污染的方法，其特征在于使用如權利要求1所述靜電膜生物反應器，其方法包括以下步驟：

　　1)將污水通入靜電膜生物反應器的膜生物反應器進水端，將膜生物反應器的膜分離組件出水端與回用水管連通;

　　2)接通電源開關，啟動膜生物反應器進水端的進水泵，再啟動靜電水處理器;

　　3)保持靜電膜生物反應器的正常工作狀態，需停止工作時，斷開電源開關。

　　說明書

　　一種利用靜電水處理器抑膜生物污染的方法

　　技術領域

　　本發明涉及一種水處理方法，特別是涉及一種利用靜電水處理器抑膜生物污染的方法。

　　背景技術

　　膜生物反應器(Membrane Bioreactor，MBR)是一種將膜分離技術與傳統生物處理技術有機結合的新型高效污染水處理與回用技術，近幾十年來得到迅猛發展，目前，制約膜生物反應器大規模應用的根本因素是膜污染問題。(桂平，黃霞，陳穎，等.膜-生物反應器運行條件對膜過濾特性的影響[J].環境科學，1999，20(3)：38-41)膜污染是指在膜過濾過程中，被分離料液中溶質分子、膠體粒子和顆粒物在膜表面或膜孔內部的吸附或沉積，致使膜孔道變小或堵塞，膜表面形成凝膠層或?yàn)V餅層，造成膜通量不斷降低或者是膜兩側驅動壓力不斷升高，直接導致產水量降低，運行成本提高。

　　膜污染的影響因素總的來說包括三個方面，即膜材料的性質、活性污泥混合液的性質和MBR工作的水利條件。(李軍，張剛，江定國等.延緩膜生物反應器中膜污染的措施探討[J].中國給水排水，2007，23(10)：256-263)研究發現，由于在膜生物反應器中的膜污染主要是生物污染，因此欲抑制膜生物反應器處理污水過程中的膜污染，解決生物污染是關鍵。(許堅，徐振良.膜生物反應器污水處理過程中膜生物污染研究進展[J].水處理技術，2002，28(3)：184-188)

　　靜電水處理技術是近幾十年來發展起來的技術，并已在水處理中顯現出了獨特的性能。在高壓靜電場的作用下，水中會產生一定量的活性氧和臭氧，它們均是強氧化劑，可以抑制、殺滅水中的細菌、藻類，對水進行消毒。同時靜電活化水可使微生物細胞壁破裂，原生質流出，同樣達到微生物滅活的效果。此外，該技術還具有阻止水垢生成的作用，該系統可以應用于工業鍋爐、采暖鍋爐、工業循環冷卻系統等需要進行水處理的場合，將為用戶帶來良好的經濟效益和社會效益。(王碩和，高蒙，張曉民.生活用水靜電水處理技術研究[J].石家莊鐵道學院學報，2002，15(1)：23-30)

　　發明內容

　　本發明的目的旨在提供一種利用現有的膜生物反應器和靜電水處理器的抑制膜生物污染的靜電膜生物反應器。

　　本發明的另一目的旨在提供一種利用靜電水處理器抑膜生物污染的方法。

　　本發明所述靜電膜生物反應器設有膜生物反應器和靜電水處理器。所述膜生物反應器設有進水系統、生物反應器、膜分離組件和出水系統，進水系統的出水端接生物反應器的進水端，靜電水處理器的進水端與膜生物反應器的生物反應器出水端連通，靜電水處理器的出水端與膜生物反應器的膜分離組件進水端連通，膜生物反應器的膜分離組件出水端接出水系統進水端。

　　所述靜電水處理器可設有水處理器和高壓直流電源，水處理器設有陽極和陰極，陽極設有金屬芯棒和套管，金屬芯棒設于套管內，陰極與陽極之間形成一個腔體，腔體用于通過需要進行靜電處理的水，并進行靜電處理，高壓直流電源正極與水處理器的陽極電連接，高壓直流電源負極與水處理器的陰極電連接。所述套管可采用四氟乙烯套管;陰極可采用鍍鋅無縫鋼管，可采用水處理器殼體作為陰極。

　　本發明所述一種利用靜電水處理器抑膜生物污染的方法，使用所述靜電膜生物反應器，包括以下步驟：

　　1)將污水通入靜電膜生物反應器的膜生物反應器進水端，將膜生物反應器的膜分離組件出水端與回用水管連通;

　　2)接通電源開關，啟動膜生物反應器進水端的進水泵，再啟動靜電水處理器;

　　3)保持靜電膜生物反應器的正常工作狀態，需停止工作時，斷開電源開關。

　　與現有的污水處理方法相比，采用本發明具有以下顯著的優點和效果：

　　1)本發明為在線自動運行形式，可保證膜生物反應器的不間斷運行;

　　2)本發明無需使用化學藥劑或水對膜分離組件進行反沖洗，可節約電力消耗，大大延長膜分離組件的使用壽命，降低廢水處理的成本;

　　3)本發明可明顯降低出水中的有機物，達到更好的出水水質;

　　4)實驗表明，經過相同時間運行后檢測，本發明與普通的膜生物反應器相比，膜通量提高50%以上。

　　5)本發明可適用于生活污水和工業廢水的處理。
