申請日2014.01.10
公開(公告)日2014.09.10
IPC分類號C02F9/14
摘要
本實用新型公開了一種用在畜牧養殖水處理集成設備上的基座，它是水處理集成設備上的一個部件，其上布置有能夠裝載水的前中轉器、能夠裝載水的后中轉器、能夠裝載水的沖水器，生物處理裝置放置安裝位置和高效沉降反應器放置安裝位置和過濾器放置安裝位置;具有能夠滿足本發明人提出的畜牧養殖集成設備的使用，確保本發明人研究提出的畜牧養殖水處理集成設備具有占地面積小，結構緊湊，可移動，投資少，運行簡單方便優點，改變了傳統畜牧養殖水處理現狀。
權利要求書

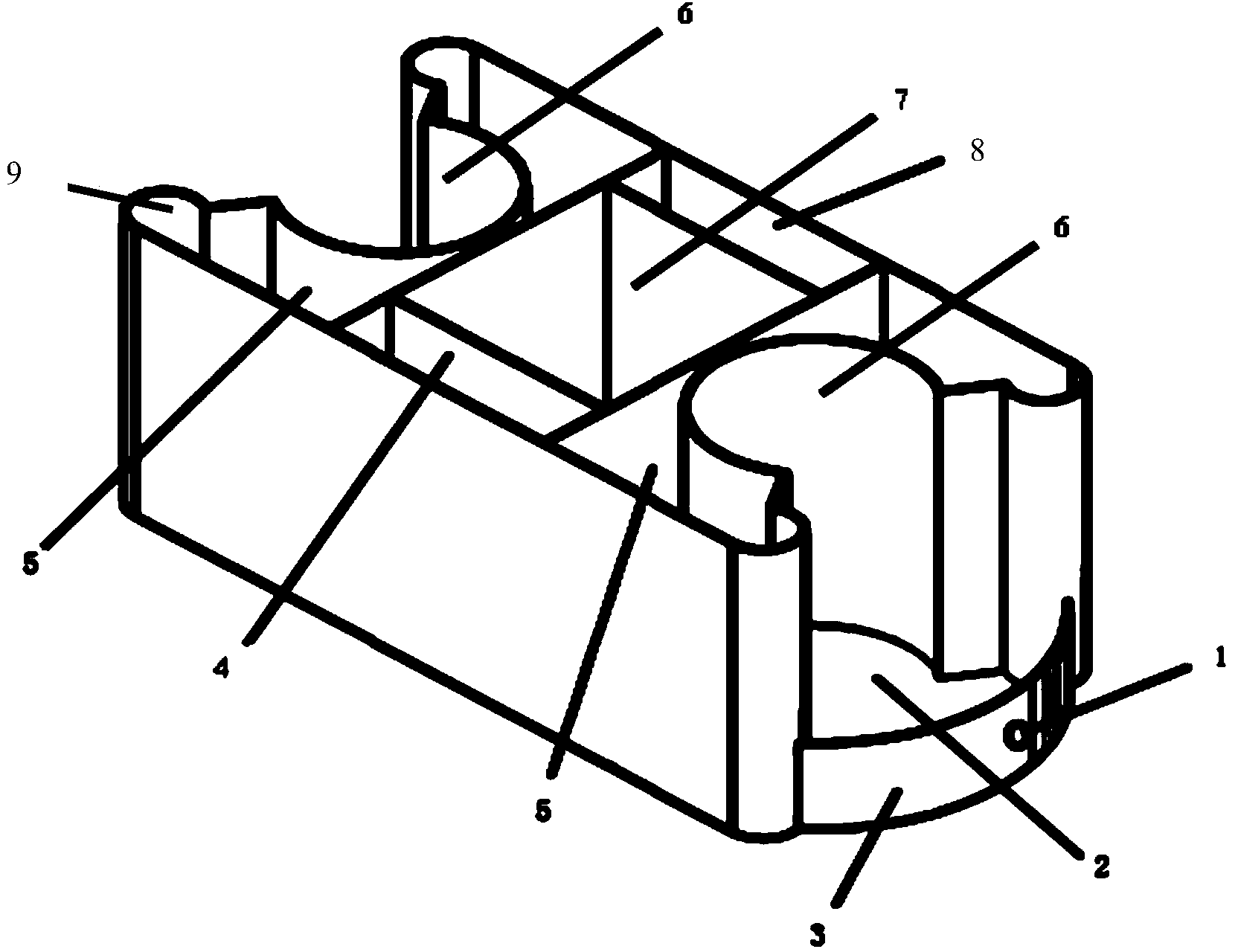

1.一種用在畜牧養殖水處理集成設備上的基座，其特征在于：基座上布置有能夠裝載水的前中轉器(4)、能夠裝載水的后中轉器(8)、能夠裝載水的沖水器(5)，生物處理裝置放置安裝位置(6)和高效沉降反應器放置安裝位置(7)和過濾器放置安裝位置(9)，高效沉降反應器放置安裝位置(7)在基座中心部位，緊貼高效沉降反應器放置安裝位置(7)的一邊是能夠裝載水的前中轉器(4)，緊貼高效沉降反應器放置安裝位置(7)的另一邊是能夠裝載水的后中轉器(8)，緊貼高效沉降反應器放置安裝位置(7)的一端是能夠裝載水的沖水器(5)。
2.如權利要求1所述的一種用在畜牧養殖水處理集成設備上的基座，其特征在于：緊貼高效沉降反應器放置安裝位置(7)的另一端也是能夠裝載水的沖水器(5)。
3.如權利要求1或2所述的一種用在畜牧養殖水處理集成設備上的基座，其特征在于：過濾器放置安裝位置(9)在沖水器(5)內。
4.如權利要求1或2所述的一種用在畜牧養殖水處理集成設備上的基座，其特征在于：沖水器(5)的結構是凹環形結構，沖水器(5)凹環形缺口處位置有一塊擋板(3)，擋板(3)與凹形缺口的凹槽圍成排水區(2)，擋板(3)上開有排污口(1)。
5.如權利要求3所述的一種用在畜牧養殖水處理集成設備上的基座，其特征在于：沖水器(5)的結構是凹環形結構，沖水器(5)凹環形缺口處位置有一塊擋板(3)，擋板(3)與凹形缺口的凹槽圍成排水區(2)，擋板(3)上開有排污口(1)。
6.如權利要求4所述的一種用在畜牧養殖水處理集成設備上的基座，其特征在于：沖水器(5)的凹環形結構與生物處理裝置放置安裝位置(6)結構相匹配。
7.如權利要求5所述的一種用在畜牧養殖水處理集成設備上的基座，其特征在于：沖水器(5)的凹環形結構與生物處理裝置放置安裝位置(6)結構相匹配。
說明書
用在畜牧養殖水處理集成設備上的基座
技術領域
本發明公開了一種用在畜牧養殖水處理集成設備上的基座，是一種水處理集成設備上的 基座，是水處理集成設備上的一個部件。
背景技術
隨著我國經濟結構的調整，我國畜牧養殖業已從傳統的庭院式養殖向集約化規�；较� 發展，由于畜牧養殖發展迅猛，帶來了嚴重的環境污染問題，畜牧養殖產生的糞便、尿液及 沖洗廢水污染問題最為嚴重突出;
這些糞便、尿液及廢水的排水中含有獸藥、重金屬離子及高濃度有機物等，已成為制約 我國畜牧養殖業發展的重要因素，已造成地表水、地下水受污，對農田農作物有非常大的破 壞作用;因其有機物濃度高，產生污泥多，烏黑濃稠惡臭的養殖廢水，如果不能很好地進行 治理，將會嚴重破壞子孫后代的生存環境，因此，找到行之有效的處理方案，已成為中國畜 牧養殖事業發展的當務之急。
目前，畜牧養殖場所大部分在農村，遠離城市管網，畜牧養殖廢水具有高濃度的COD、 BOD、氨氮等有機污染物，排水水量水質變化大，沖擊負荷比較大，傳統畜牧養殖水處理方 案已經無法滿足今日迅猛發展的養殖事業需求，不同的傳統方案在不同的方面存在著不同的 問題：
傳統的畜牧養殖廢水處理方案(不包括預處理，如格柵、沉砂池、集水池等)，水解酸 化池加好氧活性污泥處理，該方案處理后的出水水質好，但存在占地面積大(15-20平方米/ 噸水)，處理構筑物多，水投資一般為3000-5000元/噸，運行費用在0.8-2.5元/噸水，污泥量 較大，管理維護復雜，成本高;
傳統的厭氧加接觸氧化處理，處理后出水水質較好，耐沖擊負荷效果好，由于有厭氧處 理污泥量大為減少，但存在占地面積大(15-20平方米/噸水)，基本上與水解酸化加好氧活性 污泥處理相同，雖然厭氧需較長停留時間，但接觸氧化比活性污泥處理時間稍短，因此兩者 占地面積相差不多，,水投資一般在3500-6000元/噸左右，運行費用也在0.8-2.5元/噸水，操 作管理復雜麻煩;
傳統的厭氧加生物穩定塘處理，處理后出水水質好，可耐沖擊負荷，噸水投資較小， 大約在2000-3000元/噸之間，運行費用低，大概在0.5-2.5元/噸水，污泥量較小，但由于有 生物穩定塘，占地面積最大,一般在30-60平方米/噸水，適合用于農村有廢棄池塘改造使用， 否則無法釆用，衛生條件很差，穩定塘滋生蚊蠅等;
傳統的UASB加CASS加人工快滲處理，處理后出水水質好，可耐沖擊負荷，運行費用 較小，大約在0.8-1.6元/噸水，但存在占地面積大，大概在15-25平方米/噸水，操作管理復 雜，需要配合自動化設備，投資大，水處理需4000-5000元/噸;
傳統的氧化溝法處理，處理后出水水質較好，可以耐沖擊負荷，運行費用在0.8-2元/噸 水，但存在占地面積比較大，一般在18-30平方米/噸水，投資大約為4000-5000元/噸水，出 水水質受氣溫變化會影響，運行操作比較復雜;
從上述可知，傳統的畜牧養殖廢水處理方案都存在占地面積大，投資成本高，運行費用 高，管理復雜等問題;
另外，還有些地方存在畜牧養殖廢水未經處理就已經排放，面對人口多土地少的中國， 養殖廢水量逐年加大，靠自然界自然處理已遠遠滿足不了生態環境的需求，面對日益嚴重的 畜牧養殖廢水污染嚴重的現狀，迫切需要早日找到一種新的畜牧養殖廢水處理方案，以改變 當前畜牧養殖廢水處理方案存在的問題，扭轉一些地方還沒對畜牧養殖廢水進行處理的局面。
為此，本發明人經過十多年的研究，研究提出了畜牧養殖水處理集成設備，該集成設備 能夠很好地處理高濃度畜牧養殖廢水。本發明人將傳統的占地面積大、平面布置、不能夠移 動、成本高、處理有局限性、處理環境差等存在不同缺陷的畜牧養殖廢水治理方式，轉變制 造出了立體式縱向空間布置的可移動化的畜牧養殖水處理集成設備，畜牧養殖水處理集成設 備具有占地面積小，結構緊湊，可移動，投資少，運行費用低，管理方便,出水水質好，耐 沖擊負荷，節能降耗減排，水質可回用的特點，而本發明所公開的用在畜牧養殖水處理集成 設備上的基座是確保畜牧養殖水處理集成設備完成上述內容的一個重要部件。
發明內容
本發明的目的是提供一種用在畜牧養殖水處理集成設備上的基座，其具有能夠滿足本發 明人提出的畜牧養殖集成設備的使用，確保本發明人研究提出的畜牧養殖水處理集成設備具 有占地面積小，結構緊湊，可移動，投資少，運行簡單方便特點。
本發明的目的是這樣實現的：一種用在畜牧養殖水處理集成設備上的基座，基座上布置 有能夠裝載水的前中轉器、能夠裝載水的后中轉器、能夠裝載水的沖水器，生物處理裝置放 置安裝位置和高效沉降反應器放置安裝位置和過濾器放置安裝位置;
高效沉降反應器放置安裝位置可以在基座中心部位，緊貼高效沉降反應器放置安裝位置 的一邊是能夠裝載水的前中轉器，緊貼高效沉降反應器放置安裝位置的另一邊是能夠裝載水 的后中轉器，緊貼高效沉降反應器放置安裝位置的一端是能夠裝載水的沖水器;緊貼高效沉 降反應器放置安裝位置的另一端也可以是能夠裝載水的沖水器;
其中，過濾器放置安裝位置可以在沖水器內;
沖水器的結構是凹環形結構，沖水器凹環形缺口處位置有一塊擋板，擋板與凹形缺口的 凹槽圍成排水區，擋板上開有排污口;
沖水器的凹環形結構與生物處理裝置放置安裝位置結構相匹配。
本發明的優點是：由于本發明所述的用在畜牧養殖水處理集成設備上的基座能夠很好地 滿足本發明人研究提出的畜牧養殖水處理集成設備工作，使得本發明人提出的水處理集成設 備能夠?qū)崿F(xiàn)占地面積小，結構緊湊，可移動，投資少，運行費用低，管理方便,出水水質好， 耐沖擊負荷，節能降耗減排，水質可回用的優點，解決了傳統水處理方式存在的不足。
由于本發明所述的用在畜牧養殖水處理集成設備上的基座選用的整體布局，中心位置設 置沉降反應器，沉降反應器四周設置盛水容器，沉降反應器兩端位置是生物過濾設備放置位 置，充分合理利用了平面位置，確保了本發明人提出的畜牧養殖集成設備安裝到基座后水流 程系統簡單順暢，整體結構對稱，設備安置穩定。
由于本發明所述的用在畜牧養殖水處理集成設備上的基座中的沖水器結構為凹環形結 構，凹環形結構不僅最大限度利用了碎片空間，凹環形結構的凹槽與生物過濾器外殼結構匹 配，對置于其內的生物過濾器能夠給予支撐，且過濾器位置設置在沖水器凹環形容器內，凹 環形容器對放置在其內的過濾器也給予了支撐，特別是巧妙利用凹環形結構的凸端做為過濾 器的支撐外件，兩者匹配支撐效果更好。
由于本發明所述的用在畜牧養殖水處理集成設備上的基座凹環形缺口處位置有一塊擋 板，擋板與凹環形缺口的凹槽圍成的排水區最大限度巧妙利用了碎片空間，設計巧妙，確保 了基座占地面積小，成本低，方便移動，結構合理，設計巧妙。
