申請日2010.06.04

　　公開(公告)日2010.10.27

　　IPC分類號C02F11/12

　　摘要

　　本發明涉及固體廢棄物無害化資源化處理設備，旨在提供一種雙葉斜置自清式污泥真空連續干燥機。該干燥機包括圓柱形殼體，殼體內部設置連接傳動機構的空心熱軸，空心熱軸上設置若干組槳葉，槳葉呈雙葉斜置分布;每兩組槳葉之間設一個自清式刮條，該自清式刮條的兩端固定在干燥機殼體的內壁上，其中部是與空心熱軸外徑相對應的拱形結構，并與空心熱軸互不接觸。本發明能實現真空條件下連續干燥，大大降低勞動強度和能耗;利用自清式刮條解決污泥粘壁問題，同時實現污泥的一次性干燥和成粒�？衫�用60～90℃的低溫?zé)嵩磳崿F(xiàn)對污泥的快速干燥，大大節約了能源;低溫真空干燥條件可以大大降低污泥干燥過程中有毒、有害、惡臭氣體的排放。

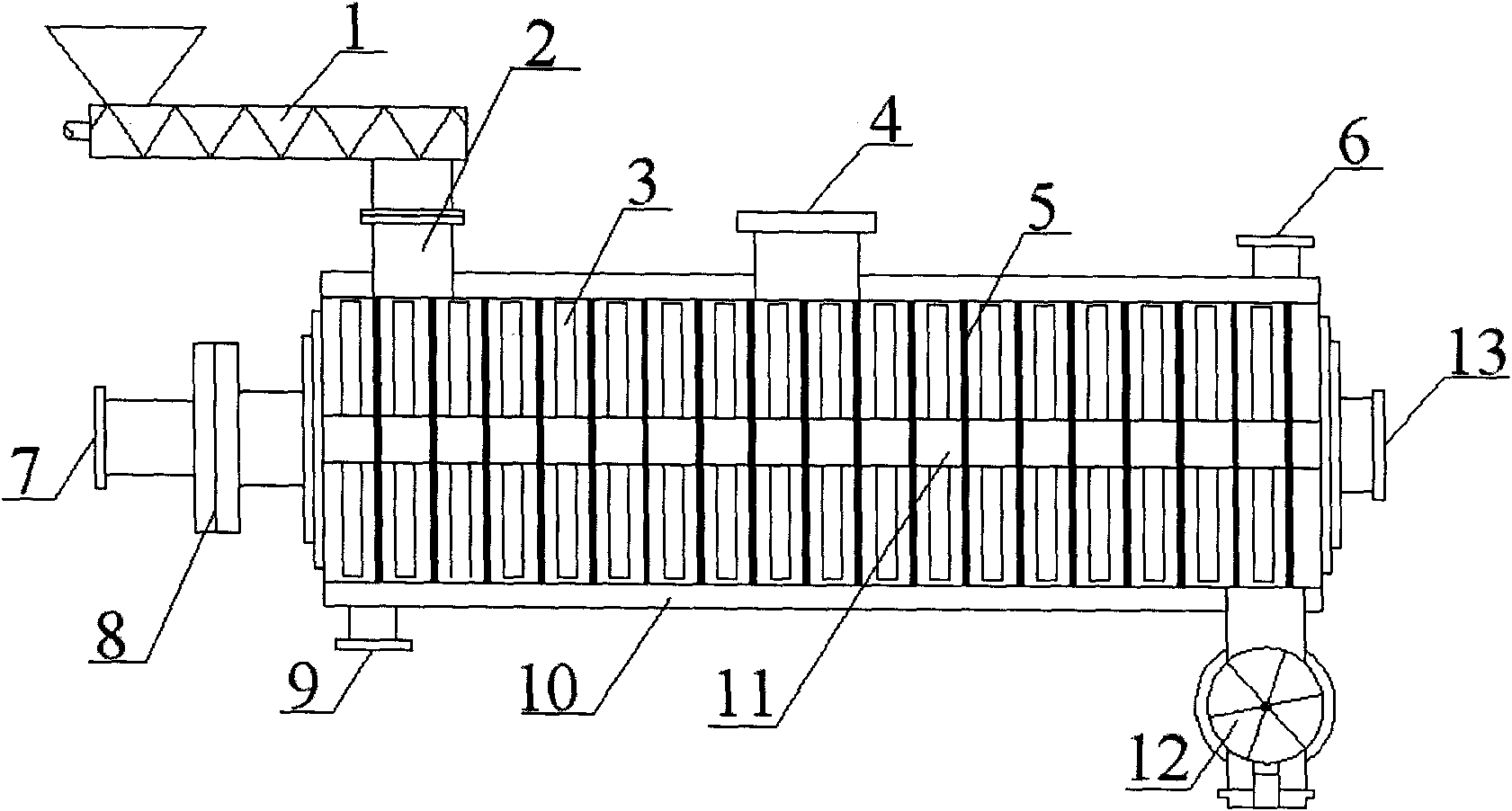

　　摘要附圖



　　權利要求書

　　1.一種雙葉斜置自清式污泥真空連續干燥機，包括圓柱形殼體，殼體內部設置連接傳動機構的空心熱軸，空心熱軸的兩端分別設置熱載體進口和熱載體出口;空心熱軸上設置若干組槳葉，槳葉呈雙葉斜置分布;干燥機殼體一端的上部設置外接螺旋濕污泥輸送泵的濕污泥進料口，另一端的下部設置外接真空自動出料機的產品出口;所述殼體上設置夾套，夾套的兩端分別設熱載體進口和熱載體出口;其特征在于，每兩組槳葉之間設一個自清式刮條;自清式刮條的兩端固定在干燥機殼體的內壁上，其中部是與空心熱軸外徑相對應的拱形結構，并與空心熱軸互不接觸。

　　2.根據權利要求1所述的雙葉斜置自清式污泥真空連續干燥機，其特征在于，所述自清式刮條垂直于空心熱軸布置。

　　3.根據權利要求1所述的雙葉斜置自清式污泥真空連續干燥機，其特征在于，所述空心熱軸是1根。

　　4.根據權利要求1所述的雙葉斜置自清式污泥真空連續干燥機，其特征在于，所述每一組槳葉的數量是2片，且每組槳葉之間呈夾角為60度的分散型布置。

　　5.根據權利要求1所述的雙葉斜置自清式污泥真空連續干燥機，其特征在于，所述槳葉為直板條形，并垂直安裝于空心熱軸上。

　　6.根據權利要求1所述的雙葉斜置自清式污泥真空連續干燥機，其特征在于，所述槳葉橫斷面和空心熱軸中心線的夾角為45度。

　　說明書

　　雙葉斜置自清式污泥真空連續干燥機

　　技術領域

　　本發明涉及一種固體廢棄物無害化資源化處理設備，更具體地說，本發明涉及一種雙葉斜置自清式污泥真空連續干燥機。

　　背景技術

　　隨著我國城市化進程的加快及城市基礎設施建設的加強，城市污水處理率逐步提高，隨之產生了大量剩余污泥。這些污泥如果不能得到及時、有效和穩定的處理，將為我國區域環境和人民生活的安全帶來極大的隱患。此外，造紙、化工、制革、印染等工業過程和江河湖泊疏浚等也會產生大量的污泥。污泥的無害化已經成為城市科學發展過程中必須解決的重大環保問題。

　　污水處理廠經過脫水后的污泥含水率仍高達75～85%，體積龐大。不論最終污泥的處理方式是焚燒或是其他用途，污泥的干燥和成型十分重要。干燥后的污泥是一種有價值的原料，在安全的條件下易于儲存，可在焚燒爐進行焚燒，或做為生產水泥的燃料，或用于園林綠化。

　　現有的污泥真空干燥一般采用真空間歇式操作，其勞動強度大，生產效率低，操作也極不方便，這樣就制約了污泥的處理量和操作環境。此外，普通的污泥干燥方式尤其是間接干燥方式的缺點是污泥易粘壁，對于附著性大的污泥不適用。

　　發明內容

　　本發明要解決的技術問題是，克服現有技術中的不足，提供一種雙葉斜置自清式污泥真空連續干燥機。

　　為了解決上述技術問題，本發明是通過以下技術方案實現的：

　　本發明提供了一種雙葉斜置自清式污泥真空連續干燥機，包括圓柱形殼體，殼體內部設置連接傳動機構的空心熱軸，空心熱軸的兩端分別設置熱載體進口和熱載體出口;空心熱軸上設置若干組槳葉，槳葉呈雙葉斜置分布;干燥機殼體一端的上部設置外接螺旋濕污泥輸送泵的濕物料進口，另一端的下部設置外接真空出料裝置的產品出口;所述殼體上設置夾套，夾套的兩端分別設熱載體進口和熱載體出口;每兩組槳葉之間設一個自清式刮條，該自清式刮條的兩端固定在干燥機殼體的內壁上，其中部是與空心熱軸外徑相對應的拱形結構，并與空心熱軸互不接觸。

　　作為一種改進，所述自清式刮條垂直于空心熱軸布置。

　　作為一種改進，所述空心熱軸是1根。

　　作為一種改進，所述每一組槳葉的數量是2片，且每組槳葉之間呈夾角為60度的分散型布置。

　　作為一種改進，所述槳葉為直板條形，并垂直安裝于空心熱軸上。

　　作為一種改進，所述槳葉橫斷面和空心熱軸中心線的夾角為45度。

　　與現有技術相比，本發明的有益效果是：

　　實現真空條件下連續干燥，大大降低勞動強度和能耗;利用自清式刮條解決污泥粘壁問題，同時實現污泥的一次性干燥和成粒�？衫�用60～90℃的低溫?zé)嵩磳崿F(xiàn)對污泥的快速干燥，大大節約了能源;低溫真空干燥條件可以大大降低污泥干燥過程中有毒、有害、惡臭氣體的排放;將污泥制成顆粒狀成型燃料，有利于進一步的磨制和焚燒;將污泥顆粒燃料化后可充分利用污泥中的熱值，污泥干化后體積減容90%以上，對于解決我國迫在眉睫的城市污水污泥處理問題具有重要的應用價值。
