申請日2010.06.04

　　公開(公告)日2010.10.20

　　IPC分類號C02F9/04; C02F103/28; C02F1/52

　　摘要

　　一種利用光催化氧化膜混凝反應器處理造紙廢水的方法，涉及一種廢水處理方法。提供一種利用光催化氧化膜混凝反應器處理造紙廢水的方法及其裝置。裝置設光催化氧化反應器和膜混凝反應器，光催化氧化反應器出水端與膜混凝反應器進水端連通。通過進水系統將造紙廢水送入光催化氧化膜混凝反應器廢水處理裝置的光催化氧化反應器的進水端，將光催化氧化反應器出水端與膜混凝反應器的進水端連通;啟動光催化氧化反應器進水端的進水泵后，啟動光催化氧化反應器;將水處理藥劑投入膜混凝反應器的化學反應器內，打開氣泵曝氣使造紙廢水中的懸浮固體在水處理藥劑的作用下形成絮狀物，再去除絮狀物;保持光催化氧化膜混凝反應器廢水處理裝置的正常工作狀態。

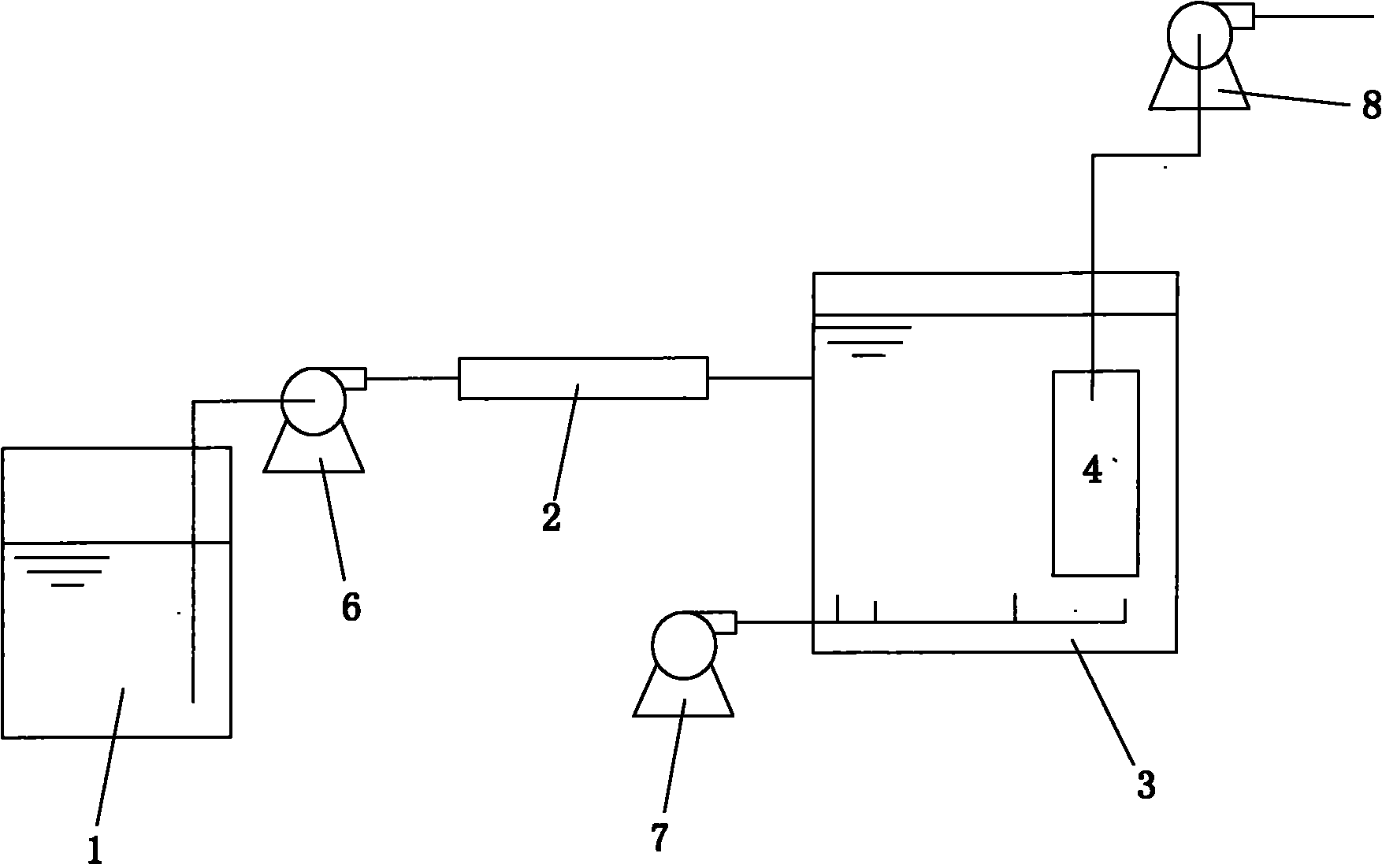

　　摘要附圖



　　權利要求書

　　1.光催化氧化膜混凝反應器廢水處理裝置，其特征在于設有光催化氧化反應器和膜混凝反應器，光催化氧化反應器的出水端與膜混凝反應器的進水端連通。

　　2.如權利要求1所述的光催化氧化膜混凝反應器廢水處理裝置，其特征在于所述光催化氧化反應器為內壁鍍有納米TiO2涂層的管狀不銹鋼圓柱，管狀不銹鋼圓柱前后兩端分別設有進水端和出水端，管狀不銹鋼圓柱內腔設有紫外線石英燈管。

　　3.如權利要求1所述的光催化氧化膜混凝反應器廢水處理裝置，其特征在于所述膜混凝反應器頂部加蓋，膜混凝反應器底部設有穿孔式曝氣管并與氣泵連接，膜混凝反應器上部設有膜分離組件，膜分離組件出口端與抽吸泵連接;膜接觸反應器吸收液入口端、出口端與中空纖維膜絲兩端封頭部分連接。

　　4.如權利要求1所述的光催化氧化膜混凝反應器廢水處理裝置，其特征在于所述光催化氧化反應器為EBE-50L型納米TiO2光催化氧化反應器。

　　5.如權利要求1所述的光催化氧化膜混凝反應器廢水處理裝置，其特征在于所述膜混凝反應器為9L平板式膜混凝反應器。

　　6.一種利用光催化氧化膜混凝反應器處理造紙廢水的方法，其特征在于，

　　采用如權利要求1所述光催化氧化膜混凝反應器廢水處理裝置;

　　所述方法的具體步驟為：

　　1)通過進水系統將造紙廢水送入光催化氧化膜混凝反應器廢水處理裝置的光催化氧化反應器的進水端，將光催化氧化反應器的出水端與膜混凝反應器的進水端連通;

　　2)接通電源開關，啟動光催化氧化反應器進水端的進水泵后，啟動光催化氧化反應器;

　　3)將水處理藥劑投入膜混凝反應器的化學反應器內，打開氣泵曝氣，使造紙廢水中的懸浮固體在水處理藥劑的作用下形成絮狀物，再去除絮狀物;

　　4)保持所述光催化氧化膜混凝反應器廢水處理裝置的正常工作狀態，需停止工作時，斷開電源開關。

　　7.如權利要求6所述的一種利用光催化氧化膜混凝反應器處理造紙廢水的方法，其特征在于在步驟3)中，所述水處理藥劑的濃度為8～20mg/L。

　　8.如權利要求6所述的一種利用光催化氧化膜混凝反應器處理造紙廢水的方法，其特征在于在步驟3)中，所述水處理藥劑為KRT-3高效垃圾滲濾液處理藥劑。

　　說明書

　　一種利用光催化氧化膜混凝反應器處理造紙廢水的方法

　　技術領域

　　本發明涉及一種廢水處理方法，尤其是涉及一種利用光催化氧化膜混凝反應器處理造紙廢水的方法。

　　背景技術

　　造紙廢水對環境所造成的污染問題日益突出(施英喬，丁來保，李萍等.造紙廢水的深度處理研究和工程應用[J].江蘇造紙，2005，(4)：40-45)。常規的堿回收技術、生化技術等存在投資規模大、運行費用高、技術含量高的特點，只能在一些大型造紙廠中使用，而在大部分中小型造紙廠是不適用的。因此，尋找更適合中國國情的造紙廢水處理技術一直是我國各研究機構重點攻關的研究課題(李穎，張安龍，崔煒.曝氣生物濾池在制漿造紙廢水處理中的研究進展[J].湖南造紙，2006，(4)：45-47)。

　　隨著納米TiO2光催化氧化效應的發現，納米TiO2光催化氧化法作為降解水中難降解有機化合物的有效手段引起了各國眾多研究者的廣泛重視。這種效應的原理是利用納米TiO2在紫外線照射下產生具有強氧化性的羥基自由基，從而氧化污水中的有機物(Goswami DY.Areview of engineering development of aqueous phase solar photocatalytic detoxificationand disinfection process[J].Journal of Solar Engineering，1997，119(3)：101～107)納米材料的光催化氧化的應用是近年來污水處理領域的研究熱點之一。

　　膜混凝反應器(MCR)是混凝和膜分離技術的結合，原水經混凝降低水中的污染物濃度后，再采用浸入式膜(超濾或微濾技術)處理以進一步提高出水水質。浸入式膜組件浸沒于待處理水中，系統占地面積小，并具有能耗低、膜的污堵少、使用壽命長、抗污染物負荷能力強等優點(張光輝，顧平.基于微濾工藝處理微污染地表水的一體化設備開發研究[J].水處理技術，2004，30(5)：292-296)。

　　發明內容

　　本發明的目的在于提供一種光催化氧化膜混凝反應器廢水處理裝置。

　　本發明的另一目的在于提供一種利用光催化氧化膜混凝反應器處理造紙廢水的方法。

　　本發明所述光催化氧化膜混凝反應器廢水處理裝置設有光催化氧化反應器和膜混凝反應器，光催化氧化反應器的出水端與膜混凝反應器的進水端連通。

　　所述光催化氧化反應器為內壁鍍有納米TiO2涂層的管狀不銹鋼圓柱，管狀不銹鋼圓柱前后兩端分別設有進水端和出水端，管狀不銹鋼圓柱內腔設有紫外線石英燈管。所述膜混凝反應器頂部加蓋，膜混凝反應器底部設有穿孔式曝氣管并與氣泵連接，膜混凝反應器上部設有膜分離組件，膜分離組件出口端與抽吸泵連接;膜接觸反應器吸收液入口端、出口端與中空纖維膜絲兩端封頭部分連接。

　　所述光催化氧化反應器可選用EBE-50L型納米TiO2光催化氧化反應器，生產廠家為深圳市碧寶環保科技有限公司;所述膜混凝反應器可采用9L平板式膜混凝反應器，生產廠家為廈門三達膜科技有限公司。

　　本發明所述利用光催化氧化膜混凝反應器處理造紙廢水的方法，采用所述光催化氧化膜混凝反應器廢水處理裝置，具體步驟為：

　　1)通過進水系統將造紙廢水送入光催化氧化膜混凝反應器廢水處理裝置的光催化氧化反應器的進水端，將光催化氧化反應器的出水端與膜混凝反應器的進水端連通;

　　2)接通電源開關，啟動光催化氧化反應器進水端的進水泵后，啟動光催化氧化反應器;

　　3)將水處理藥劑投入膜混凝反應器的化學反應器內，打開氣泵曝氣，使造紙廢水中的懸浮固體在水處理藥劑的作用下形成絮狀物，再去除絮狀物;

　　4)保持所述光催化氧化膜混凝反應器廢水處理裝置的正常工作狀態，需停止工作時，斷開電源開關。

　　在步驟3)中，所述水處理藥劑的濃度可為8～20mg/L;所述水處理藥劑可采用KRT-3高效垃圾滲濾液處理藥劑，生產廠家為廈門凱瑞爾數字環保科技有限公司。

　　與現有的造紙廢水處理方法相比，本發明具有以下突出的優點和效果：

　　1)本發明為在線自動運行形式，可保證造紙廢水處理不間斷進行;

　　2)造紙廢水經過光催化氧化反應器，光催化氧化反應器內壁上的納米TiO2涂層在紫外線的照射下產生的羥基自由基，將廢水中難降解的有機物氧化分解，并提高該廢水的水化學反應活性。

　　3)膜混凝反應器混凝效果好，可有效去除廢水中的懸浮物和有機成分，經膜分離組件出水，水質效果良好。

　　4)處理廢水時間短，效率高，能耗低，處理設備投入少，占地面積小。
