申請日2010.06.04

　　公開(公告)日2010.10.20

　　IPC分類號C02F1/48

　　摘要

　　本發明涉及環境技術中的水處理裝置，旨在提供一種磁驅動螺旋滑動弧非平衡等離子體廢水處理裝置。該裝置包括由石英玻璃罩、絕緣蓋和兩個電極組成的等離子反應器，兩個電極與高壓直流電源相連;所述石英玻璃罩呈圓柱狀，其上端與絕緣蓋相接，其下端封閉并設置一出口;兩個電極分別為中心電極和螺旋外電極，均由絕緣蓋固定并向下延展于石英玻璃罩的內部，中心電極保持直線形垂直向下，而螺旋外電極呈漸開螺旋線形向下延展;裝置還有一個噴霧系統，石英玻璃罩外部圍繞設置一電磁鐵。該裝置小型、便攜，操作簡單，且制作成本低廉;電弧有足夠的發展時間可以拉長非平衡區使反應充分。降解最終產物是二氧化碳和水等單純的無機物不會產生二次污染。

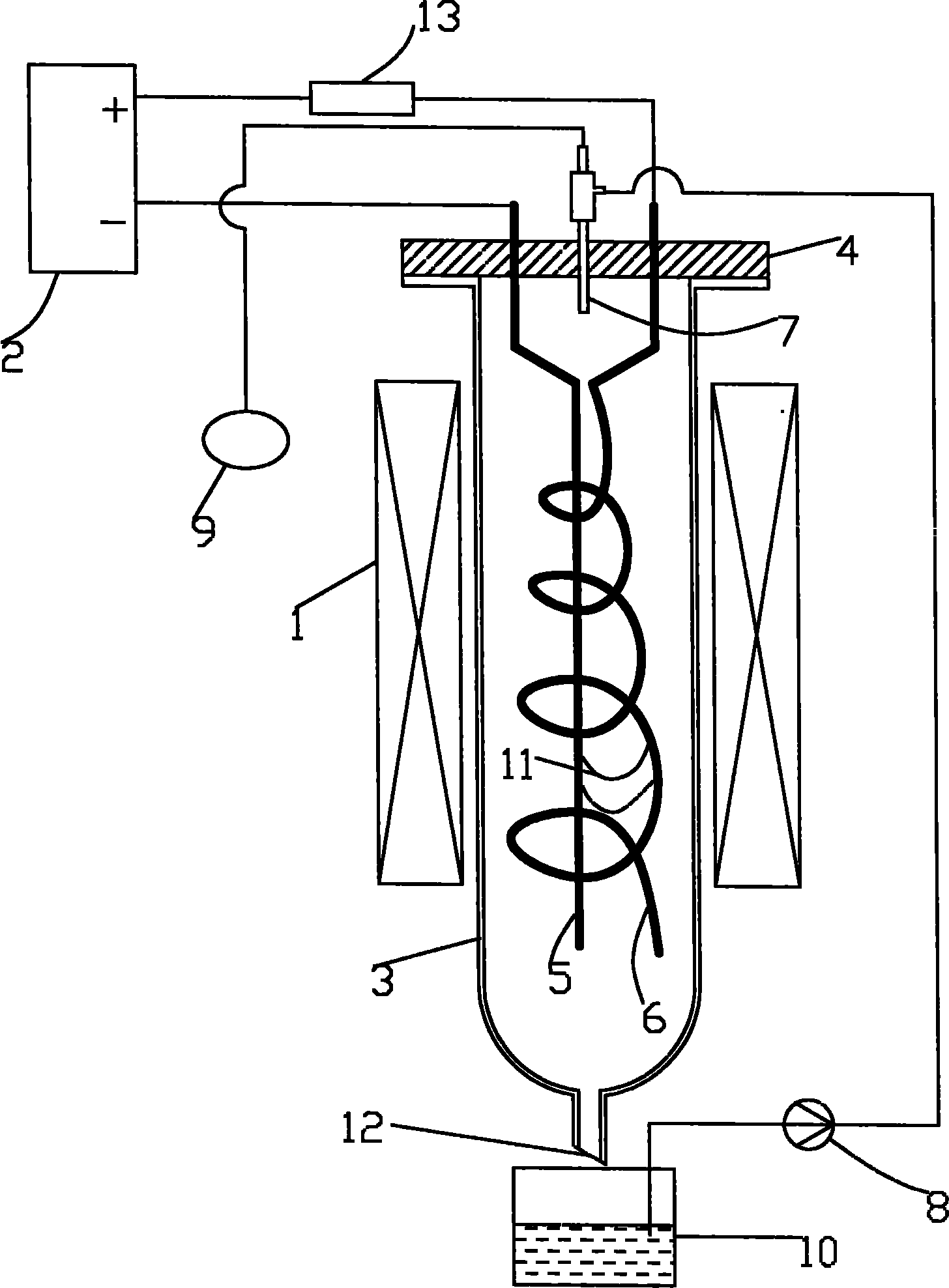

　　摘要附圖



　　權利要求書

　　1.一種磁驅動螺旋滑動弧非平衡等離子體廢水處理裝置，包括由石英玻璃罩、絕緣蓋和兩個電極組成的等離子反應器，兩個電極與高壓直流電源相連;其特征在于，所述石英玻璃罩呈圓柱狀，其上端與絕緣蓋相接，其下端封閉并設置一出口;兩個電極分別為中心電極和螺旋外電極，均由絕緣蓋固定并向下延展于石英玻璃罩的內部，且在靠近電極根部的位置具有相距最窄處;自相距最窄處開始，中心電極保持直線形垂直向下，而螺旋外電極呈漸開螺旋線形向下延展;所述廢水處理裝置還有一個噴霧系統，包括一個穿透且固定于絕緣蓋上的霧化噴嘴，污水源經水泵接于霧化噴嘴，載氣源也接于霧化噴嘴;所述石英玻璃罩外部圍繞設置一電磁鐵。

　　2.根據權利要求1所述的廢水處理裝置，其特征在于，所述中心電極和螺旋外電極是直徑為4mm的銅絲或者不銹鋼絲的電極，在石英玻璃罩內向下延展的距離為150～250mm，兩電極相距最窄處為1～3.5mm，兩電極末端距離為50～60mm，其中螺旋外電極自相距最窄處開始階段的螺距為25～35mm。

　　3.根據權利要求1或2所述的廢水處理裝置，其特征在于，所述中心電極和螺旋外電極的根部到相距最窄處的過渡段，與其根部直線段之間的夾角大于120度。

　　4.根據權利要求1或2所述的廢水處理裝置，其特征在于，所述的石英玻璃罩的內徑為140mm，略大于螺旋外電極形成的最大螺旋的尺寸。

　　5.根據權利要求1或2所述的廢水處理裝置，其特征在于，所述霧化噴嘴的直徑為0.5～2mm。

　　6.根據權利要求1或2所述的廢水處理裝置，其特征在于，所述絕緣蓋是聚四氟乙烯制成的絕緣蓋。

　　7.根據權利要求1或2所述的廢水處理裝置，其特征在于，所述電磁鐵是用1mm粗絕緣漆包銅絲繞成，其線圈半徑略大于石英玻璃罩的外徑。

　　8.根據權利要求1或2所述的廢水處理裝置，其特征在于，所述中心電極和或螺旋外電極與高壓直流電源之間設置分壓電阻。

　　說明書

　　磁驅動螺旋滑動弧非平衡等離子體廢水處理裝置

　　技術領域

　　本發明涉及環境技術中的水處理裝置，特別涉及一種磁驅動螺旋滑動弧非平衡等離子體廢水處理裝置。

　　背景技術

　　由于非平衡等離子體可以產生高能電子和具有強氧化性的自由基，在控制污染物排放和材料加工領域越來越受到國內外學者的關注。非平衡等離子的產生方式有輝光放電、脈沖放電、介質阻擋放電和滑動電弧放電等。傳統的熱平衡等離子體與非平衡等離子體不能同時滿足化學反應所需能量及高度非平衡性，即同時擁有高度非平衡性及較高的電子溫度�；瑒�(dòng)弧放電等離子體是近幾年出現的一項新技術，相比于熱等離子體，由于滑動弧放電過程的主要能量(大于75-80%)消耗在非平衡區域，整體仍顯示顯著的低溫等離子體特性，所以體現出良好的能量利用率。這種方法可以在大氣壓或者更高壓力下產生非平衡等離子且不需要對電流進行抑制，從而提高整個系統的能量輸入，提高了刺激化學反應的能力�；瑒�(dòng)弧由于具有這些優點已經在污染物控制排放技術方面得到了各國學者的研究和發展。最初，Czemichowski A.等人首先嘗試將滑動弧等離子體(法國專利2639172)應用于處理工業廢氣和垃圾焚燒尾氣中，以消解有機污染物(二甲苯、甲醇等)、硫化氫和二氧化硫等。近些年國外學者進行將滑動弧等離子體技術用于處理高濃度有機污水方面的研究，如Abdelmalek F利用滑動弧液相處理裝置處理酸性黃4GL模擬有機廢水，處理后染料COD降解率達92.5%(Abdelmalek F.，et al.WaterReseareh.2004，38(9)：2339-2347);Moussas D等人把與電源相連的兩個電極安裝在有機溶劑上方，使形成的單相滑動弧放電產生的活性粒子被氣流吹入待處理的液體中，以氧化分解有機物(Moussa D.，et al.J.Hazard Mater.B.2003，102：189-200.)。國內，滑動弧放電的研究處于起步階段，在滑動弧放電物理特性方面有一定研究，如中科院林列等人開發的磁驅動滑動弧大氣壓非平衡等離子體(中國專利9711193936.8)，研究內容集中在滑動弧物理特性方面;杜長明等開展了滑動弧處理有機廢氣如多環芳烴、炭黑顆粒等，并在氣相滑動弧的基礎上將噴嘴改用氣液霧化噴嘴，根據電源及電極結構的不同研制出一種單相交流電電有機污水處理裝置(中國專利申請200410015948.0)和三相交流滑動弧非平衡等離子體污水處理裝置(中國專利申請200410028667.2)。但是，這些的滑動弧等離子發生裝置均具有以下幾個缺陷：1、污染物在反應區中停留時間短;2、氣流與電弧接觸面積不夠大;3、能耗較高。

　　發明內容

　　本發明要解決的技術問題是，克服現有技術中的不足，提供一種磁驅動螺旋滑動弧非平衡等離子體廢水處理裝置。

　　為解決上述技術問題，本發明提供的解決方案是：

　　提供一種磁驅動螺旋滑動弧非平衡等離子體廢水處理裝置，包括由石英玻璃罩、絕緣蓋和兩個電極組成的等離子反應器，兩個電極與高壓直流電源相連;所述石英玻璃罩呈圓柱狀，其上端與絕緣蓋相接，其下端封閉并設置一出口;兩個電極分別為中心電極和螺旋外電極，均由絕緣蓋固定并向下延展于石英玻璃罩的內部，且在靠近電極根部的位置具有相距最窄處;自相距最窄處開始，中心電極保持直線形垂直向下，而螺旋外電極呈漸開螺旋線形向下延展;所述廢水處理裝置還有一個噴霧系統，包括一個穿透且固定于絕緣蓋上的霧化噴嘴，污水源經水泵接于霧化噴嘴，載氣源也接于霧化噴嘴;所述石英玻璃罩外部圍繞設置一電磁鐵。

　　所述高壓直流電源具有升壓和限流功能，輸入380V三相高壓交流電輸出電壓控制在0～10KV范圍內。

　　作為一種改進，所述中心電極和螺旋外電極是直徑為4mm的銅絲或者不銹鋼絲的電極，在石英玻璃罩內向下延展的距離為150～250mm，兩電極相距最窄處為1～3.5mm;并且螺旋外電極和中心電極的距離也緩慢增大兩電極末端距離為50～60mm，具體參數要根據等離子發生裝置的功率、氣液混合比和處理對象的性質綜合考慮確定。其中螺旋外電極自相距最窄處開始階段的螺距為25～35mm(30mm左右)以便于電弧順利滑過。

　　作為一種改進，所述中心電極和螺旋外電極的根部到相距最窄處的過渡段，與其根部直線段之間的夾角大于120度。

　　作為一種改進，所述的石英玻璃罩的內徑為140mm，略大于螺旋外電極形成的最大螺旋的尺寸。

　　作為一種改進，所述霧化噴嘴的直徑為0.5～2mm。

　　作為一種改進，所述絕緣蓋是聚四氟乙烯制成的絕緣蓋。其尺寸根據兩電極的間距以及石英玻璃罩的尺寸確定。

　　作為一種改進，所述電磁鐵是用1mm粗絕緣漆包銅絲繞成，其線圈半徑略大于石英玻璃罩的外徑。所用電源為220V交流電經交直流轉換器轉換成10～20V的直流電。

　　作為一種改進，所述中心電極和或螺旋外電極與高壓直流電源之間設置分壓電阻。

　　本發明中，所述載氣源的氣體可以選擇空氣、氧氣或氬氣，流量控制在200～1000L/h范圍內。所述污水源可以選擇化工反應、印染、發酵、制藥、造紙等行業產生的污水，流量控制在1～10L/h范圍內。

　　本發明的有益效果在于：

　　能提高被處理的氣體與電弧等離子的接觸面積，增加氣流與等離子弧筑的擾動，提高局部反應速率;使氣體全部經過反應區，并盡量增加氣流在反應區中的停留時間，以使被處理的氣體充分反應降解，這樣就可以在同等條件(進氣條件等)下減少處理次數或者增加單位時間的處理量，由此在提高降解率的同時降低能耗。

　　本發明的裝置還有如下技術特點：

　　小型、便攜，操作簡單，且制作成本低廉;

　　未反應的氣體與等離子反應區的接觸面積有足夠大的接觸面積，使氣體一次全部通過反應區，而且電弧有足夠的發展時間可以拉長非平衡區使反應充分。

　　在消除污染物中產生的過氧化氫和臭氧等一定時間后會自行分解，而降解最終產物是二氧化碳和水等單純的無機物不會產生二次污染。
