申請日2010.06.04

　　公開(公告)日2011.02.02

　　IPC分類號C02F1/40; C02F1/24

　　摘要

　　一種污水高梯度聚結氣浮處理罐，主要由高梯度聚結氣浮罐、聚結室、聚結氣浮室和分離室組成，聚結室設在高梯度聚結氣浮罐體外周的1/4處的上部，內部設有一個收油喇叭，中內部設有一個配水口，在弧形槽底部與聚結氣浮室中部之間設有一根連通管，聚結氣浮室設為圓筒形，垂直設在罐體的中心部，在圓筒的上部外周設有環形收油槽，在收油槽下部外周設有分離區配水孔，中下部設有環形溶氣水配管的進水管，與罐體外的溶氣水制備裝置相連;聚結氣浮室環周設為分離室，分離室包括設在聚結氣浮室底下部的圓柱形集水室，設在罐體環周的環形水槽，設在集水室中心部的集泥腔，從集泥腔中下部向外均勻伸出的集泥管，從集泥腔中心部伸到罐外的收泥管，從集水室向罐外引出的回流水管，設在罐體周側上部的弧形出水堰箱，本罐結構合理，處理含聚污水效果顯著。

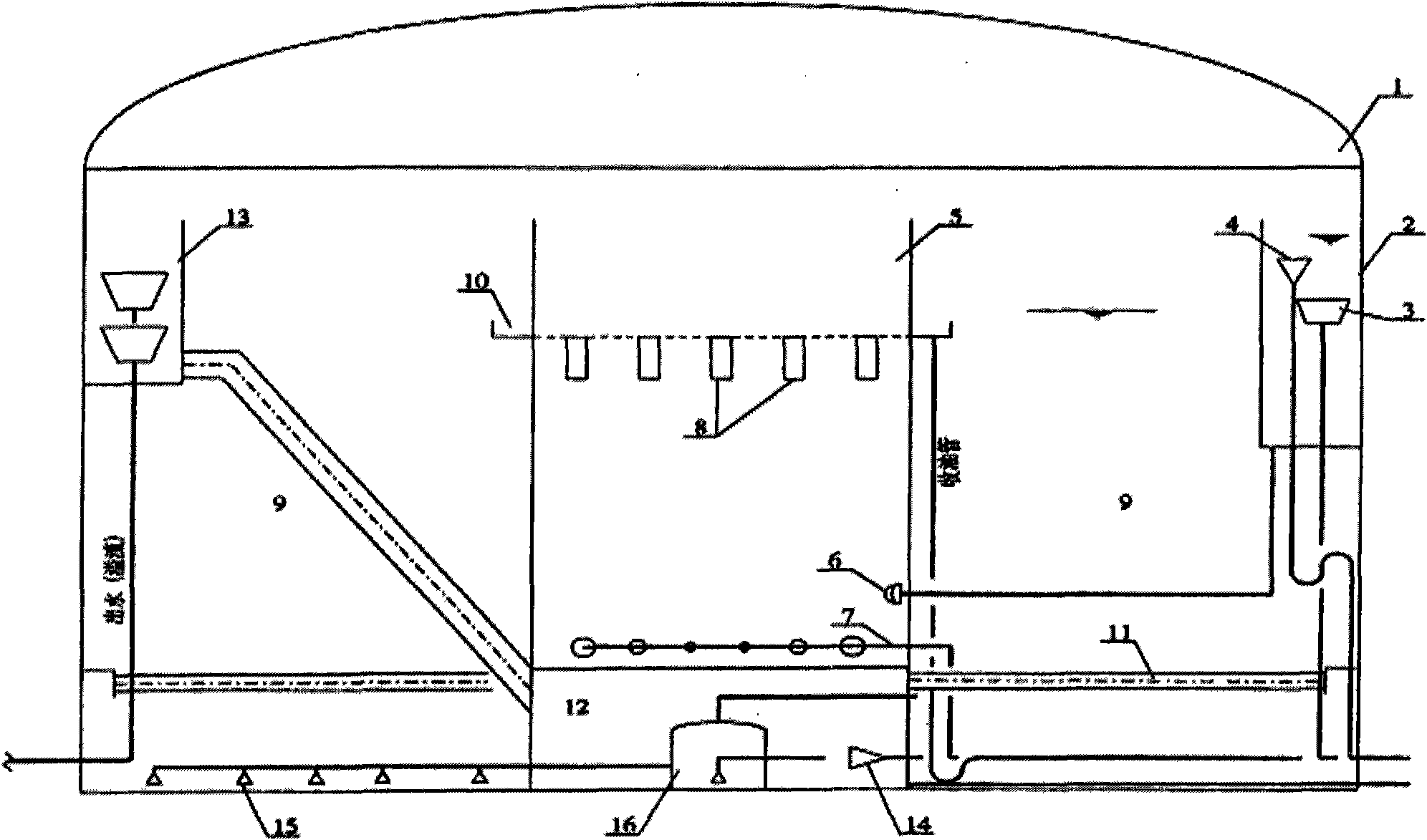

　　摘要附圖



　　權利要求書

　　1.一種污水高梯度聚結氣浮處理罐，主要由高梯度聚結氣浮罐、溶氣設備組成，其特征在于高梯度聚結氣浮罐由聚結室、聚結氣浮室和分離室組成，聚結室設為弧形槽狀，設在高梯度聚結氣浮罐體外周的1/4處的上部，在弧形槽的上內部設有一個收油喇叭，中內部設有一個配水口，配水管和收油管垂直向下伸到底上部且伸出罐外，在弧形槽底部與聚結氣浮室中部之間設有一根連通管，在進聚結氣浮室的進口處設有進水噴嘴;聚結氣浮室設為圓筒形，垂直設在罐體的中心部，在圓筒的上部外周設有環形收油槽，在收油槽下部聚結氣浮室外周設有分離室配水孔，在聚結氣浮室中下部設有下環形溶氣水配管，環形溶氣水配管的進水管與罐體外的溶氣水制備裝置相連;聚結氣浮室環周設為分離室，分離室包括設在聚結氣浮底下部的圓柱形集水室，設在罐體環周的環形水槽，設在環形水槽與集水室之間的均勻八根輻射集水管，設在集水室中心部的集泥腔，從集泥腔中下部向外均勻伸出的并設有集泥喇叭口的集泥管，從集泥腔中心部伸到罐外的收泥管，從集水室向罐外引出的回流水管，設在罐體周側上部的弧形出水堰箱、設在出水堰箱與集水室之間的連通管、從出水堰內上部引到罐體底外的并帶喇叭溢流口的和出水口的出水管。

　　2.根據權利要求1所述的污水高梯度聚結氣浮處理罐，其特征在于出水堰箱可設在罐體對側，也可以設在聚結氣浮室并排的位置。

　　3.根據權利要求1所述的污水高梯度聚結氣浮處理罐，其特征在于排泥管設為土字形，在兩道橫向端部設有集泥喇叭口。

　　說明書

　　污水高梯度聚結氣浮處理罐

　　一、技術領域

　　本實用新型涉及一種處理三采含聚合物污水的氣浮罐，具體地說是一種污水高梯度聚結氣浮處理罐。

　　二、背景技術

　　目前，油田含聚污水處理工藝存在著技術瓶頸，如DNF上，兩級氣浮處理方法存在著易產生老化油，易增加對設備的腐蝕、且污泥量多，含油多使得處理難度增大，處理成本增高。

　　三、發明內容

　　本實用新型的目的提供一種污水高梯度聚結氣浮處理罐，克服上述已有技術存在的缺陷。

　　本實用新型的技術方案是通過以下方式實現的：

　　一種污水高梯度聚結氣浮處理罐，主要由高梯度聚結氣浮罐、聚結室、聚結氣浮室和分離室組成，其特征在于聚結室設為弧形槽狀，設在高梯度聚結氣浮罐體外周的1/4處的上部，在弧形槽的上內部設有一個收油喇叭，中內部設有一個配水口，配水管和收油管垂直向下伸到底上部且伸出罐外，在弧形槽底部與聚結氣浮室中部之間設有一根連通管，在進聚結氣浮室的進口處設有進水噴嘴;聚結氣浮室設為圓筒形，垂直設在罐體的中心部，在圓筒的上部外周設有環形收油槽，在收油槽下部聚結氣浮室外周設有分離區配水孔，在聚結氣浮室中下部設有下環形溶氣水配管，環形溶氣水配管的進水管與罐體外的溶氣水制備裝置相連;聚結氣浮室環周設為分離室，分離室包括設在聚結氣浮底下部的圓柱形集水室，設在罐體環周的環形水槽，設在環形水槽與集水室之間的均勻八根輻射集水管，設在集水室中心部的集泥腔，從集泥腔中下部向外均勻伸出的并設有集泥喇叭口的集泥管，從集泥腔中心部伸到罐外的收泥管，從集水室向罐外引出的回流水管，設在罐體周側上部的弧形出水堰箱和設在出水堰箱與集水室之間的連通管，從出水堰箱內上部引到罐體底外的并帶喇叭溢流口的和出水口的出水管。

　　出水堰箱可設在聚結室對側，也可以設在聚結室并排的位置。

　　排泥管設為土字形，在兩道橫向端部設有集泥喇叭口。

　　本實用新型采用高集成度的高梯度聚結氣浮對含聚污水處理，不加任何化學藥劑，純物理方法處理的技術原理為：

　　a、一級聚結，采用水平側向波折流板式聚結，使水中部分的分散油和乳化油發生聚并，形成大油珠，與浮油共同得以去除。同時，通過采用聚結區與污泥區的連通結構，去除部分懸浮物。

　　b、二級高梯度聚結氣浮，一級聚結后的污水進入二級高梯度聚結氣浮此區域，該區域采用中速旋流，建立高梯度流場，使小顆粒油滴再次產生碰撞聚結形成大油滴，同時采用溶氣氣浮，離心力的作用加速了油滴與氣泡的粘附，進一步提高油滴的上浮速度。

　　c、三級油水分離，采用輻流式低表面負荷油水重力分離方式，使油水快速分離，經中心區氣浮配水涌出大量氣泡的擾動作用，將水中上層浮油推至中心收油槽，使污油得以去除。此區域同時可去除大部分懸浮物。出水一部分進入下一級構筑物，另一部分回流至溶氣系統，經加壓溶氣后再進入二級聚結氣浮區。

　　間距可調的分組波折流板式聚結采用分組式間矩可調的流態設計，使污油、懸浮物在較大的空間內分別順暢地上浮和下沉，避免了傳統臥式小間距側向流安裝可能出現的污泥堵塞過流孔、甚至壓塌聚結板的情況;使污水在每兩組之間的較大空間重新進行配水，更便于流態調整和油水分離。

　　采用316L不銹鋼穿孔管式溶氣氣浮釋放器，針對油田含聚污水強腐蝕、易結垢、易堵塞的特點，采用PP-R穿孔管式的簡單結構，具有溶氣釋放均勻、氣泡小、壽命長的特點。

　　本實用新型與已有技術相比較具有以下優點：

　　1、現場試驗：數據顯示，在進水含油6000ppm以內、含聚150ppm以內的條件下，除油率達到90%以上，出水含油可穩定達到200ppm左右。

　　2、工藝特點：集成度高、純物理工藝、不加藥、回收原油品質高(不產生老化油)、能耗低、成本低。設備結構合理，維護方便，使用壽命長。可利用油田污水站普遍存在的舊罐進行改造，節約一次性投資。
