申請日2010.06.04

　　公開(公告)日2011.12.07

　　IPC分類號C02F1/78

　　摘要

　　本發明提出了一種非均相催化臭氧氧化方法和裝置，即采用分段式臭氧氧化和催化氧化耦合的方法，在臭氧氧化區可將大部分可被臭氧氧化的有機物反應去除;反應產生的難被臭氧氧化的有機物及廢水中原有的難降解有機物在第催化氧化區與催化產生的羥基自由基反應，生成小分子物質、二氧化碳和水，使廢水中有機物大大減少并且可生化性提高;催化氧化區采用規整催化劑和顆粒多孔催化劑兩種催化劑，即起到均勻布水布?xì)獾淖饔�，又能高效催化氧化有機物降解。采用本發明的方法和裝置不僅可以使廢水中的難降解有機物得到去除，而且使臭氧利用效率提高;設備簡單，操作方便，是一種高效低成本的廢水深度處理方法。

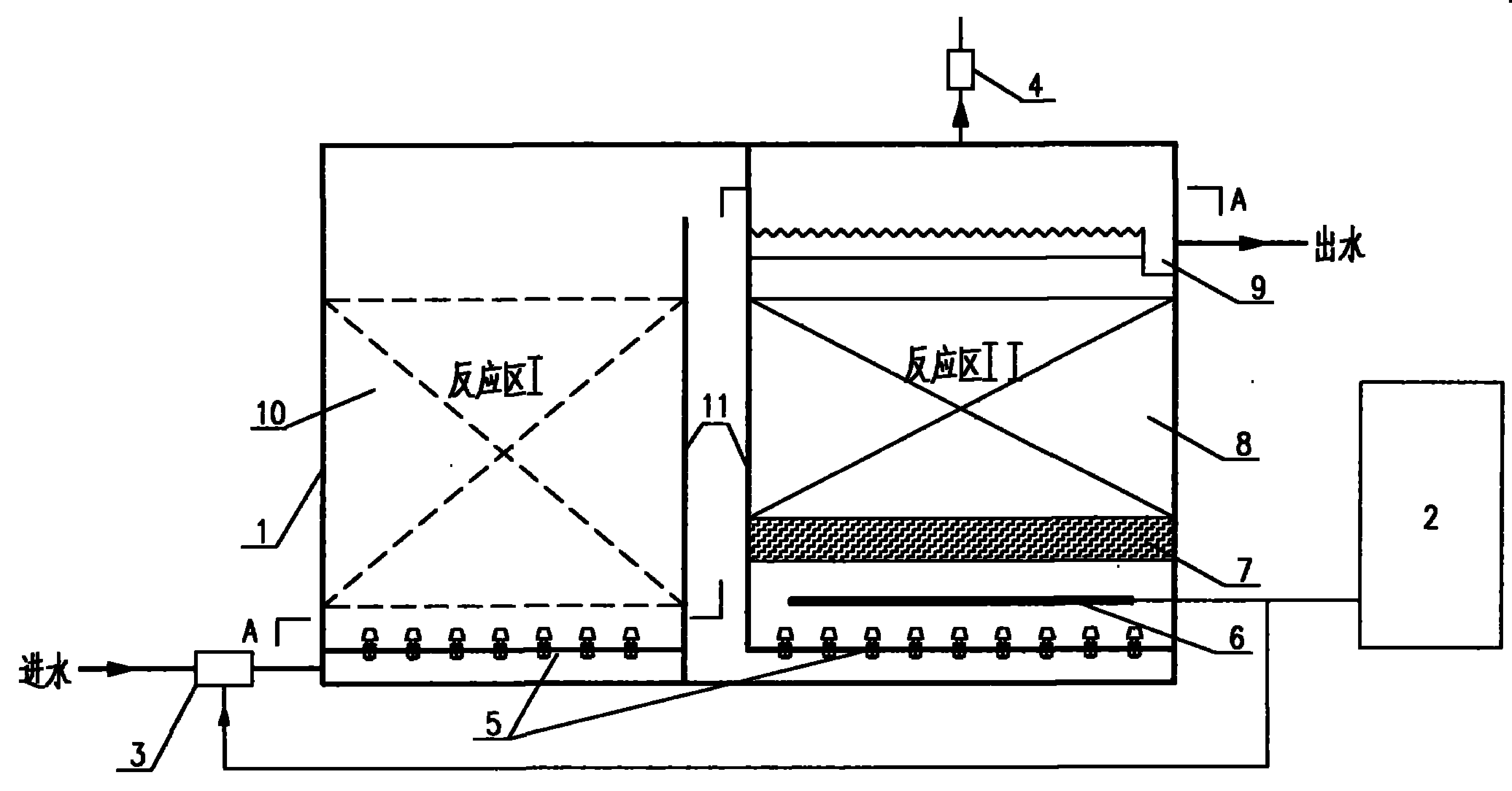

　　摘要附圖



　　權利要求書

　　1.一種非均相催化臭氧氧化裝置，包括：催化臭氧氧化反應器，氣液混合器，臭氧發生器， 臭氧破壞器;

　　2.一種非均相催化臭氧氧化方法，其特征在于采用分段式臭氧氧化和催化氧化耦合的方法， 在臭氧氧化區，可將大部分可被臭氧氧化的有機物反應去除;反應產生的難被臭氧氧化的有 機物及廢水中原有的難降解有機物在催化氧化區與催化產生的羥基自由基反應，生成小分子 有機物、二氧化碳和水;催化氧化區采用規整催化劑和顆粒多孔催化劑，前者除催化作用外 還起到均勻布水和布?xì)獾淖饔�，后者主要起對有機物和臭氧的富集和催化作用。

　　3.根據權利要求1所述的催化臭氧氧化反應器，其特征在于：

　　(1)反應器包括兩段反應區，分別用于進行臭氧氧化反應和非均相催化氧化反應;

　　(2)兩個反應區由兩個折流板分開;

　　(3)兩反應區下部均設置布水板，用于廢水的均勻分布;

　　(4)催化氧化區設置鈦曝氣器，用于將臭氧均勻分布于反應區內;

　　(5)催化氧化區的催化劑設計成可隨意拆裝的模塊，其中下部為規整催化劑，上部為 高效顆粒多孔催化劑。

　　(6)催化氧化區上部設置集水器，將出水均勻收集排出反應器。

　　說明書

　　一種非均相催化臭氧氧化廢水深度處理的方法和裝置

　　技術領域

　　本發明屬于廢水深度處理領域，具體的說涉及一種催化臭氧氧化廢水深度處理的方法和 裝置。

　　背景技術

　　我國目前進入工業化發展中后期，重化工業化特征日益突出，資源能源消耗量大，加之 高投入、高排放、低循環、低效率的粗放型增長方式還沒有根本改變，污染物排放總量長期 居高不下，環境污染與資源能源短缺已逐步成為嚴重制約工業經濟可持續發展的瓶頸。

　　一些重污染行業如鋼鐵、化工、制藥、塑料橡膠、染料、印染等產生了大量難降解有機 物廢水，這些廢水中的人工合成有機物為外源性化學物質，多不能被微生物的酶系統識別， 自然界缺乏有效降解這些有機物的微生物，而現有的廢水處理主體工藝大多是生化處理，這 就導致難降解有毒有害有機物不能被有效去除，而且這些有機物常具有致癌、致畸、致突變 作用，一旦進入生物圈后對生態系統和人類健康與生存構成嚴重威脅。隨著國家和地方污水 排放標準的日益嚴格和水資源匱乏帶來的水回用需求，開發高效低成本的深度處理技術顯得 越發重要。高級氧化技術是近年來研究的熱點，由于高級氧化過程中可以產生具有高氧化活 性的羥基自由基，可以非選擇性的去除各種難降解有機物污染物，因此被廣泛的研究和應用 于廢水深度處理。近年來研究較多的技術包括O3/H2O2、芬頓試劑法(H2O2/Fe2+)、光催化 (O3/UV、TiO2/O3/UV)、非均相化學催化(以金屬及其氧化物、活性炭、天然礦物等為催化 劑，臭氧、過氧化氫、二氧化氯等為氧化劑)、微波氧化、超聲氧化等。其中非均相催化臭氧 氧化是廢水深度處理的一個有前景處理技術。它是單純臭氧氧化、催化劑吸附、催化產生羥 基自由基去除污染物三個過程的有機結合，對不同極性、不同反應活性的污染物可以分別處 理，克服了單純臭氧氧化選擇性強、羥基自由基氧化成本高的缺點，具有處理成本低、效果 好、無二次污染的優點。

　　目前，針對催化臭氧氧化技術，國內外的研究者作了大量的研究，并取得了一定的進展。 例如，申請?zhí)枮?2108845.4的中國專利中，發明人提到了一種臭氧催化氧化水處理方法，其 中涉及了一種以活性炭為擔體的催化劑和一種常規臭氧反應接觸器。申請?zhí)枮?200910197324.8的中國專利中，發明人提出一種增加了混凝預處理的臭氧氧化裝置，就其臭氧 氧化反應器本身為常規臭氧接觸器，其催化劑需要另外投加，且不可回收。申請?zhí)枮?200710032553.5的中國專利中涉及一種臭氧催化氧化的陶粒催化劑的制備方法。不難看出， 大多數的研究集中在催化劑的研發和優化工藝，而針對催化臭氧氧化過程臭氧高效利用方法 和裝置研究報道甚少。由于廢水中一般含有可直接被臭氧氧化的有機物和不易直接被臭氧氧 化的難降解有機物，如果單獨靠催化臭氧氧化方法，催化產生的羥基自由基可同時和兩種有 機物反應，羥基自由基和難降解有機物的反應機率被降低;而且由于臭氧分解產生羥基自由 基的比例一般是2∶1，因此大量羥基自由基與可被臭氧單獨氧化的有機物反應會造成臭氧利 用率比較低。本發明提出了一種非均相催化臭氧氧化方法和裝置，即采用分段式臭氧氧化和 催化氧化耦合的方法，在第一段反應區采用臭氧氧化，將大部分可被臭氧氧化的有機物反應 去除，反應產生的難被臭氧氧化的有機物及廢水中原有的難降解有機物在第二反應區(催化 氧化區)與催化產生的羥基自由基反應，生成小分子有機物、二氧化碳和水，使廢水中有機 物大大減少并且可生化性提高。非均相催化劑具有較長的使用壽命，且固定于反應器中不流 失。采用本發明的方法和裝置不僅可以使廢水中的難降解有機物得到去除，而且使臭氧利用 效率提高，是一種高效低成本的深度處理方法。

　　發明內容

　　本發明的目的在于提供一種廢水深度處理的方法。具體的說涉及到一種分段式臭氧氧化 和非均相催化臭氧氧化相結合的方法。本發明的另一目的在于提供一種實現該方法的高效廢 水深度處理裝置。

　　本發明的技術方案如下：

　　當廢水中含有部分可被臭氧氧化的有機污染物和部分難被臭氧氧化的有機污染物時，采 用兩段式臭氧氧化和催化臭氧氧化耦合模式，即反應塔內包括臭氧反應區和催化反應區，催 化反應區填充有高效催化劑，可將臭氧轉化成氧化能力更高的羥基自由基。待處理廢水和臭 氧在氣液混合器(溶氣泵或射流器)的作用下充分混合，氣液混合物進入臭氧氧化區(反應 區I)，第一段反應區以臭氧氧化反應為主，主要針對易被臭氧氧化的有機物，該類有機物被 臭氧氧化后形成的中間產物難被臭氧氧化，與未反應的難降解有機物一同進入催化氧化區(反 應區II)進行催化臭氧氧化，在該反應區被催化臭氧化產生的羥基自由基進一步氧化成小分 子有機酸、二氧化碳和水，可生化性提高，便于后續的生物處理。催化反應區的下部為規整 催化劑，比表面積小，除催化作用外還起到均勻布水和布?xì)獾淖饔?上部為高效顆粒多孔催 化劑，比表面積大，主要起對有機物和臭氧的富集和催化作用。由于本方法可以將廢水中的 不同性質的有機物分別處理，對癥下藥，不僅可以使廢水中的難降解有機物得到去除，廢水 可生化性提高，而且使臭氧利用效率提高，是一種高效低成本的深度處理方法。

　　本發明還提供一種實現非均相催化臭氧氧化的裝置。

　　該裝置包括主體反應器、配套設備兩部分。配套設備包括氣液混合器、臭氧發生器、尾 氣臭氧破壞器。主體反應器的特征在于采用分區式結構，既包括臭氧氧化區(反應區I)和催 化氧化區(反應區II)兩個區域，兩個區域由折流板分開。反應區I下部是布水板;反應區 II下部裝有布水板、鈦曝氣器，上部有集水器，中部填裝有兩種催化劑(下部是規整催化劑， 上部是高效顆粒催化劑)。反應區II中的催化劑設計成可隨意拆裝的模塊，其中下部的規整 催化劑可起到催化同時均勻布水布?xì)獾淖饔?上部的高效顆粒多孔催化劑填裝在多孔催化劑 “規整籠”中實現模塊化功能，催化臭氧分解產生羥基自由基并富集有機物與之反應的作用。

　　該反應器可根據不同廢水水質實現除兩段式氧化和催化氧化耦合模式外還可實現兩段式 臭氧氧化、兩段式催化氧化模式。以臭氧催化氧化為例，當廢水成分主要為可臭氧氧化的污 染物或作對照實驗時，采用兩段式臭氧氧化，即不投加催化劑，整個反應器均為臭氧反應區， 只投加臭氧進行廢水氧化。當廢水成分主要為難臭氧氧化的污染物時采用兩段式臭氧催化氧 化，即在反應區I添加輔助催化劑使整個反應器均為催化反應區，廢水通過催化反應進行凈 化。反應器可根據廢水水量、有機物構成和濃度調整其各反應區的催化劑模塊以滿足不同水 質水量的處理要求。
