申請日2013.11.29

　　公開(公告)日2014.03.26

　　IPC分類號C02F9/14

　　摘要

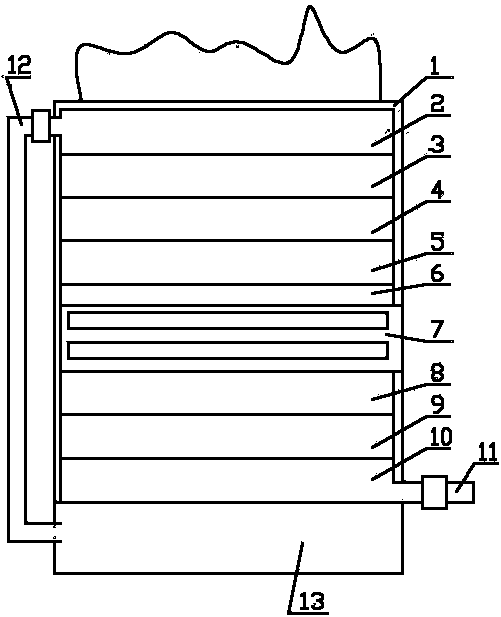

　　生物組合的污水過濾系統�，F(xiàn)有的土地污水處理系統占地面積大，實時困難，不適合進展，而設計的過濾系統屬于固定形式，應用到的各部分過濾結構不能進行更換，長時間過濾應用影響污水過濾的質量。本發明方法包括：污水蓄水池(13)，所述的污水蓄水池通過管道連通生物過濾系統，所述的生物過濾系統包括殼體(1)，所述的殼體內由上至下依次設置生物生長層(2)、第一礫石層(3)、細沙層(4)、粗砂層(5)、藥物添加抽屜(6)、復式過濾抽屜(7)、第二礫石層(8)、第三礫石層(9)和水泥過濾板(10)，所述的水泥過濾板上具有出水管(11)，所述的出水管上安裝閥門。本發明用于污水處理。

　　權利要求書

　　1.一種生物組合的污水過濾系統，其組成包括：污水蓄水池，其特征是：所述的污水蓄水池通過管道連通生物過濾系統，所述的生物過濾系統包括殼體，所述的殼體內由上至下依次設置生物生長層、第一礫石層、細沙層、粗砂層、藥物添加抽屜、復式過濾抽屜、第二礫石層、第三礫石層和水泥過濾板，所述的水泥過濾板上具有出水管，所述的出水管上安裝閥門。

　　2.根據權利要求1所述的生物組合的污水過濾系統，其特征是：所述的生物過濾系統還具有進水管，所述的進水管上安裝閥門。

　　3. 根據權利要求1或2所述的生物組合的污水過濾系統，其特征是：所述的復式過濾抽屜還具有抽屜框架，所述的抽屜框架內安裝一組抽屜，所述的抽屜的底部具有網眼，所述的抽屜內盛裝過濾網格布。

　　4.根據權利要求1或2所述的生物組合的污水過濾系統，其特征是：所述的藥物添加抽屜連接加藥泵，所述的藥物添加抽屜還具有抽屜，所述的抽屜內盛放纖維藥芯。

　　說明書

　　生物組合的污水過濾系統

　　技術領域：

　　本發明涉及一種生物組合的污水過濾系統。

　　背景技術：

　　目前，污水處理包括常規處理再通過一系列的深度處理，這些深度處理包括過濾、活性炭吸附還有化學除磷、硝化反硝化脫氨、微濾、超濾、土地和組合過濾帶的處理，但這些深度處理方法的成本高、可操作性低，過濾效果差。而現有的土地污水處理系統占地面積大，實時困難，不適合進展，而設計的過濾系統屬于固定形式，應用到的各部分過濾結構不能進行更換，長時間過濾應用影響污水過濾的質量。

　　發明內容：

　　本發明的目的是提供一種生物組合的污水過濾系統。

　　上述的目的通過以下的技術方案實現：

　　一種生物組合的污水過濾系統，其組成包括：污水蓄水池，所述的污水蓄水池通過管道連通生物過濾系統，所述的生物過濾系統包括殼體，所述的殼體內由上至下依次設置生物生長層、第一礫石層、細沙層、粗砂層、藥物添加抽屜、復式過濾抽屜、第二礫石層、第三礫石層和水泥過濾板，所述的水泥過濾板上具有出水管，所述的出水管上安裝閥門。

　　所述的生物組合的污水過濾系統，所述的生物過濾系統還具有進水管，所述的進水管上安裝閥門。

　　所述的生物組合的污水過濾系統，所述的復式過濾抽屜還具有抽屜框架，所述的抽屜框架內安裝一組抽屜，所述的抽屜的底部具有網眼，所述的抽屜內盛裝過濾網格布。

　　所述的生物組合的污水過濾系統，所述的藥物添加抽屜連接加藥泵，所述的藥物添加抽屜還具有抽屜，所述的抽屜內盛放纖維藥芯。

　　有益效果：

　　1. 本發明的設計是在景觀花盆內設置污水處理系統，通過景觀花盆的設置進行污水處理，生物生長層內種植觀賞植物，并通過第一礫石層進行對生物生長層提供通風作用，再通過細沙層、粗砂層對污水進行進一步處理，而藥物添加抽屜能夠?qū)��?xì)沙層、粗砂層處理過的水進行殺菌、消毒處理;另外，復式過濾抽屜、第二礫石層、第三礫石層和水泥過濾板能進一步使污水得到有效處理并美化環境，同時既能保護生態又節約能源。

　　2. 本發明設計的復式過濾抽屜里安裝一組抽屜，并在抽屜里分別安裝過濾網格布，抽屜能夠方便的更換，及時將過濾出的雜質和臟污進行傾倒，保證處理水的處理質量。
