申請日2010.06.03

　　公開(公告)日2010.12.01

　　IPC分類號C02F3/30

　　摘要

　　本發明涉及一種高污泥濃度微環境同步脫氮除磷污水處理裝置，設有厭氧池、2個缺氧池、2個好氧池和二沉池、內、外回流泵和管路、溶解氧控制裝置和進水碳源分配裝置;內、外回流容積式泵;溶解氧控制裝置設有溶解氧控制器B和溶解氧濃度計;進水碳源控制裝置設有硝酸鹽氮濃度控制器A和硝酸鹽氮濃度計;還設有內、外回流控制裝置。利用本污水處理裝置的工藝步驟：1設定內回流泵A的控制器C的控制數據;2設定外回流泵B控制器D的控制數據;3設置溶解氧控制器B和硝酸鹽氮濃度控制器A的控制數據;5開啟進水閘門和各機械及電控部件運行。本發明適用于污水處理，工藝簡單，節省能源，成本低，出水效率高質量好。

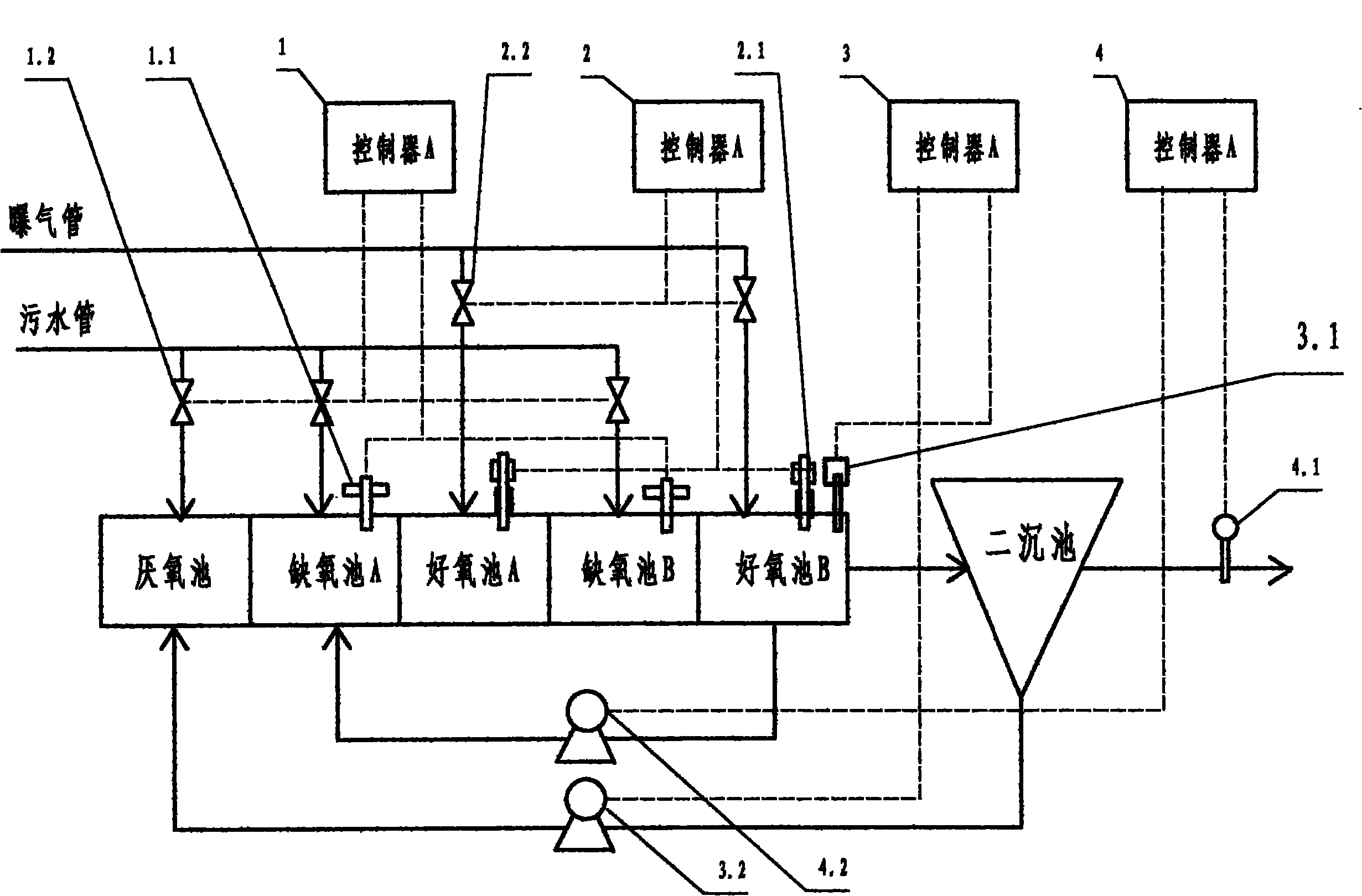

　　摘要附圖



　　權利要求書

　　1.一種高污泥濃度微環境同步脫氮除磷污水處理裝置，設有依序前后排列和連通的厭氧池、缺氧池、好氧池和二沉池、硝化液回流即內回流泵和管路、污泥回流即外回流泵和管路、溶解氧控制裝置和進水碳源分配裝置;其特征是：缺氧池和好氧池分別設有兩個，并依序排列為缺氧池A、好氧池A、缺氧池B、好氧池B，前面連通厭氧池，后面連通二沉池;所述內回流泵和管路為：由好氧池B到缺氧池A的硝化液回流的管路和變頻控制可調流量容積式泵A(4.2)、所述外回流泵和管路為：由二沉池到厭氧池的污泥回流的管路和變頻控制可調流量容積式泵B(3.2);所述溶解氧控制裝置設有溶解氧控制器B(2)和設置在好氧池A、B中的在線溶解氧濃度計(2.1)，溶解氧控制器與在線溶解氧濃度計進行信號連接，并與曝氣管路上的可控電動閥A(2.2)進行控制連接;所述進水碳源控制裝置設有硝酸鹽氮濃度控制器A(1)和設置在缺氧池A、B中的在線硝酸鹽氮濃度計(1.1)，硝酸鹽氮濃度控制器與在線硝酸鹽氮濃度計進行信號連接，并與進水碳源即初始污水管路上的可控電動閥B(1.2)進行控制連接;另外還設有內回流和外回流控制裝置，內回流控制裝置設有內回流控制器D(4)和設在出水管上的硝酸鹽氮濃度計(4.1)，內回流控制器與硝酸鹽氮濃度計信號連接，并與內回流泵(4.2)控制連接;外回流控制裝置設有外回流控制器C(3)和設在好氧池B中的污泥濃度計(3.1)，外回流控制器與污泥濃度計信號連接，并與外回流泵(3.2)控制連接。

　　所述變頻控制可調流量容積式泵為變頻往復式泵或變頻回轉式泵。

　　本發明的利用高污泥濃度微環境同步脫氮除磷污水處理裝置提高污泥濃度并利用活性污泥中的微環境進行同步脫氮除磷污水處理的工藝：其特征包括以下步驟：

　　(1)設定內回流變頻控制可調流量容積式泵A的控制器C的控制數據：設定出水硝酸鹽氮含量標準值為a，當硝酸鹽氮含量變化±a1，容積式泵A的回流比例b，即容積式泵A的流量與進水流量的比例變化±b1;出水硝酸鹽氮值a的允許值范圍為：3mg/L≤a≤25mg/L;容積式泵A的回流比例b的允許值范圍為：0≤b≤200%;當a或b的值不在允許范圍之內則控制器C報警;a1、b1的值根據容積式泵A的規格設置;

　　(2)設定外回流變頻控制可調流量容積式泵B控制器D的控制數據：設定好氧池B中的污泥濃度標準值為c，當污泥濃度變化±c1，容積式泵B的回流比例d，即容積式泵B的流量與進水流量的比例變化干d1，污泥濃度值c的允許值范圍為：4000mg/L≤c≤8000mg/L;容積式泵B的回流比例d的允許值范圍為：20%≤d≤60%;當c或d的值不在允許范圍之內則控制器B報警;c1、d1的值根據容積式泵B的規格設置;

　　(3)設置溶解氧控制器B的控制數據：設定好氧池A中的溶解氧值標準值為m，當好氧池A中的溶解氧值比設定溶解氧值m大于或小于一個單位值e時，控制器B給出信號關小或開大曝氣管閥門一個單位值f;好氧池B中的溶解氧濃度n和曝氣管閥門的動作與好氧池A相同。好氧池A的溶解氧濃度范圍為0.3mg/L≤m≤1.5mg/L，好氧池B的溶解氧濃度范圍為1mg/L≤n≤5mg/L，當m或n的值不在允許范圍之內則控制器B報警;比較間隔時間為1～60分鐘，電動閥單次動作開度值范圍為0.1%～20%;

　　(4)設定缺氧池硝酸鹽氮濃度控制器A的控制數據：設定缺氧池A中的硝酸鹽氮濃度的標準值為p，當缺氧池A中的硝酸鹽氮濃度的值比設定的硝酸鹽氮濃度值p大于或小于一個單位值g時，控制器給出信號開大或關小缺氧池A的進水閥門一個單位值h，缺氧池A中的硝酸鹽氮濃度范圍為0.1mg/L≤p≤3mg/L，g值范圍為0.05mg/L～0.5mg/L;缺氧池B中的硝酸鹽氮濃度q和進水閥門的動作與缺氧池A相同;剩余的進水全部進入?yún)捬醭?通過進水碳源分配裝置調整進入?yún)捬醭�、缺氧池A和缺氧B的進水比例分別為：10～60%，10～60%，10～30%;比較間隔時間為1～60分鐘，電動閥單次動作開度值范圍為0.1%～10%;電動閥開度的下限b2為15%;

　　(5)開啟進水閘門，開啟本裝置中各池的機械和電控部件，本裝置開始運行;當出現報警信號時進行人工干與處理即可。

　　說明書

　　高污泥濃度微環境同步脫氮除磷污水處理裝置及工藝

　　技術領域

　　本發明屬于一種污水處理技術，具體是厭氧-缺氧-好氧型即A/A/O污水處理技術的改進設備及工藝。

　　背景技術

　　目前，傳統A/A/O污水處理工藝是廣泛應用的生物脫氮除磷工藝，該工藝在一定程度上解決了污水脫氮除磷問題。隨著社會上環保意識的不斷增強和水資源的日益短缺，使得對污水處理廠出水水質的要求越來越高。而傳統A/A/O工藝主要存在以下問題：1、碳源不足影響厭氧池中的釋磷和缺氧池中的反硝化過程。2、較低的活性污泥濃度影響出水氨氮的穩定性。3、處理負荷受污泥沉降性能的限制，由于污泥沉降的速度較慢，使得處理負荷不能進一步提高。4、脫氮效果受到硝化液回流量即內回流的限制難以進一步提高，而增加內回流量，則致使碳源不足。傳統A/A/O工藝往往通過投加甲醇等外部碳源解決碳源不足問題，在曝氣池中增加填料以及增加污泥回流即外回流量，提高污泥濃度，提高污泥沉降速度，以增加處理負荷，并保證穩定的硝化效果;但這些措施增加了投資和運行成本，而且提高內回流增加了內回流中溶解氧對進水碳源的消耗，進一步引起碳源不足，脫氮效果反而下降;同樣，為了提高污泥濃度，提高污泥沉降速度，以增加處理負荷，保證穩定的硝化效果，在曝氣池中增加填料以及增加污泥回流即外回流量，使得運行更加復雜，提高了運行成本，降低了污水處理的效率。因此，需要對傳統的A/A/O工藝及其改進的方法做進一步的改進，以提高污水處理的效果，進一步提高出水水質，而且簡化運行工藝，降低運行成本，更好地滿足社會的需要。

　　發明內容

　　針對傳統A/A/O工藝及現有改進方法存在的問題，本發明的目的是提供一種高污泥濃度微環境同步脫氮除磷污水處理裝置及工藝，該裝置和工藝能夠合理地控制傳統A/A/O工藝中的硝化液的回流即內回流量和污泥回流即外回流量，由傳統的離心泵改為容積泵，同樣可以提高污泥濃度，提高污泥的沉降性能，形成高濃度大絮體污泥顆粒的微環境，在活性污泥絮體內部形成缺氧環境，外部為好氧環境，產生同步硝化和反硝化即脫氮除磷的效果，提高處理負荷和處理效果及處理效果的穩定性;減少對進水碳源的消耗，降低外加碳源的投加量，簡化運行工藝，降低運行成本。

　　本發明的目的是通過以下的技術方案來實現的：

　　本發明的高污泥濃度微環境同步脫氮除磷污水處理裝置，設有依序前后排列和連通的厭氧池、缺氧池、好氧池和二沉池、硝化液回流即內回流泵和管路、污泥回流即外回流泵和管路、溶解氧控制裝置和進水碳源分配裝置;其特征是：缺氧池和好氧池分別設有兩個，并依序排列為缺氧池A、好氧池A、缺氧池B、好氧池B，前面連通厭氧池，后面連通二沉池;所述內回流泵和管路為;由好氧池B到缺氧池A的硝化液回流的管路和變頻控制可調流量容積式泵A、所述外回流泵和管路為：由二沉池到厭氧池的污泥回流的管路和變頻控制可調流量容積式泵B;所述溶解氧控制裝置設有溶解氧控制器B和設置在好氧池A、B中的在線溶解氧濃度計，溶解氧控制器與在線溶解氧濃度計進行信號連接，并與曝氣管路上的可控電動閥A進行控制連接;所述進水碳源控制裝置設有硝酸鹽氮濃度控制器A和設置在缺氧池A、B中的在線硝酸鹽氮濃度計，硝酸鹽氮濃度控制器與在線硝酸鹽氮濃度計進行信號連接，并與進水碳源即初始污水管路上的可控電動閥B進行控制連接;另外還設有內回流和外回流控制裝置，內回流控制裝置設有內回流控制器D和設在出水管上的硝酸鹽氮濃度計，內回流控制器與硝酸鹽氮濃度計信號連接，并與內回流泵控制連接;外回流控制裝置設有外回流控制器C和設在好氧池B中的污泥濃度計，外回流控制器與污泥濃度計信號連接，并與外回流泵控制連接。

　　所述變頻控制可調流量容積式泵為變頻往復式泵或變頻回轉式泵。

　　本發明的利用高污泥濃度微環境同步脫氮除磷污水處理裝置提高污泥濃度并利用活性污泥中的微環境進行同步脫氮除磷污水處理的工藝：其特征包括以下步驟：

　　(1)設定內回流變頻控制可調流量容積式泵A的控制器C的控制數據：設定出水硝酸鹽氮含量標準值為a，當硝酸鹽氮含量變化±a1，容積式泵A的回流比例b，即容積式泵A的流量與進水流量的比例變化±b1;出水硝酸鹽氮值a的允許值范圍為：3mg/L≤a≤25mg/L;容積式泵A的回流比例b的允許值范圍為：0≤b≤200%;當a或b的值不在允許范圍之內則控制器C報警;a1、b1的值根據容積式泵A的規格設置;

　　(2)設定外回流變頻控制可調流量容積式泵B控制器D的控制數據：設定好氧池B中的污泥濃度標準值為c，當污泥濃度變化±c1，容積式泵B的回流比例d，即容積式泵B的流量與進水流量的比例變化d1，污泥濃度值c的允許值范圍為：4000mg/L≤c≤8000mg/L;容積式泵B的回流比例d的允許值范圍為：20%≤d≤60%;當c或d的值不在允許范圍之內則控制器B報警;c1、d1的值根據容積式泵B的規格設置;

　　(3)設置溶解氧控制器B的控制數據：設定好氧池A中的溶解氧值標準值為m，當好氧池A中的溶解氧值比設定溶解氧值m大于或小于一個單位值e時，控制器B給出信號關小或開大曝氣管閥門一個單位值f;好氧池B中的溶解氧濃度n和曝氣管閥門的動作與好氧池A相同。好氧池A的溶解氧濃度范圍為0.3mg/L≤m≤1.5mg/L，好氧池B的溶解氧濃度范圍為1mg/L≤n≤5mg/L，當m或n的值不在允許范圍之內則控制器B報警;比較間隔時間為1～60分鐘，電動閥單次動作開度值范圍為0.1%～20%;

　　(4)設定缺氧池硝酸鹽氮濃度控制器A的控制數據：設定缺氧池A中的硝酸鹽氮濃度的標準值為p，當缺氧池A中的硝酸鹽氮濃度的值比設定的硝酸鹽氮濃度值p大于或小于一個單位值g時，控制器給出信號開大或關小缺氧池A的進水閥門一個單位值h，缺氧池A中的硝酸鹽氮濃度范圍為0.1mg/L≤p≤3mg/L，g值范圍為0.05mg/L～0.5mg/L;缺氧池B中的硝酸鹽氮濃度q和進水閥門的動作與缺氧池A相同;剩余的進水全部進入?yún)捬醭?通過進水碳源分配裝置調整進入?yún)捬醭�、缺氧池A和缺氧B的進水比例分別為：10～60%，10～60%，10～30%;比較間隔時間為1～60分鐘，電動閥單次動作開度值范圍為0.1%～10%;電動閥開度的下限b2為15%;

　　(5)開啟進水閘門，開啟本裝置中各池的機械和電控部件，本裝置開始運行;當出現報警信號時進行人工干預處理即可。

　　本發明的裝置和工藝改進的主要原理：

　　(1)本發明裝置采用容積式泵進行硝化液回流即內回流和污泥回流即外回流有著突出的效果。傳統工藝采用葉輪式泵進行內回流和外回流，采用葉輪式泵時是靠葉輪帶動液體高速回轉而把機械能傳遞給所輸送的液體，葉輪的高速回轉會對回流中的污泥絮體產生極大的剪切力，使生物反應池中的污泥絮體不斷的被剪切破碎，其粒徑一般僅為100微米左右。采用本裝置中的容積式泵后，由于容積式泵主要采用活塞的往復運動或者是螺桿的回轉運動引起工作容積周期性地增大和縮小而吸排液體，運動部件較低的速度對污泥絮體的剪切力較小，使生物反應池中的污泥絮體能逐漸長大，其粒徑可維持在300微米以上。較大的污泥絮體粒徑為形成絮體內部的缺氧微環境和良好的污泥沉降性能創造了必要的前提。

　　(2)本發明的操作方法中好氧池A的溶解氧控制在0.3～1.5mg/L，與傳統工藝中溶解氧一般控制在2～3mg/L明顯不同。為了在污泥絮體內形成缺氧微環境，必須維持較低的溶解氧，而為了達到較快的反應效果需要較高的溶解氧，經過反復試驗后，本發明裝置中在好氧A中采用0.3～1.5mg/L的較低溶解氧，在好氧池B中采用2～5mg/L的較高溶解氧。即滿足了微環境所需要的較低溶解氧，又實現了提高反應速度所需的較高溶解氧要求。

　　(3)本發明裝置采用“厭氧池-缺氧池A-好氧池A-缺氧B-好氧池B”依序連通的結構，與傳統的“厭氧池-缺氧池-好氧池”依序連通的結構有明顯不同。該裝置結合進水碳源分配，可以把超出缺氧A中反硝化所需的進水碳源有效分配到缺氧池B中，增加缺氧池B中的反硝化效果，同時防止過多碳源在好氧池A中被氧化，造成能源的浪費。同時，在好氧池A中形成的缺氧微環境的反硝化功能在缺氧池B中的缺氧環境得到了強化。

　　本發明的裝置和工藝由于改進了池子的傳統結構，特別是采用容積式泵，使生化過程中產生的污泥絮體不被破碎，通過回流，進一步長大，污泥絮體體積和污泥濃度大大提高，在該工藝中形成的大尺寸活性污泥絮體中存在著基質和溶解氧的濃度梯度分布，通過控制好氧池溶解氧和活性污泥絮體粒徑大小，在活性污泥絮體內部形成缺氧微環境�；钚晕勰嘈躞w外部的好氧環境和內部的缺氧環境，為各種不同生態類型的微生物在活性污泥絮體不同部位占據優勢提供了條件，從而實現了同步硝化反硝化脫氮。通過合理分配進水碳源，使活性污泥絮體形成的缺氧微環境即可以同時得到足夠的硝酸鹽和碳源，使該工藝的微環境同步硝化反硝化反應產生最佳的效果。具有結構較為完善，控制靈活，自動化程度高，污水處理效果和效率特別好的優點。
