申請日2010.06.03

　　公開(公告)日2011.12.21

　　IPC分類號C02F1/44; C02F9/02

　　摘要

　　一種多段式廢水處理回收系統，包括一廢水進水管，一產水匯流管，一廢水排放管，多個廢水處理單元連接于廢水進水管與廢水排放管之間，至少一第一流量控制裝置，以及至少一第二流量控制裝置。廢水處理單元包括一第一廢水處理單元、一第二廢水處理單元以及一第三廢水處理單元，其中第一流量控制裝置系設置于第一廢水處理單元與產水匯流管之間，且第二流量控制裝置系設置于第二廢水處理單元與產水匯流管之間。

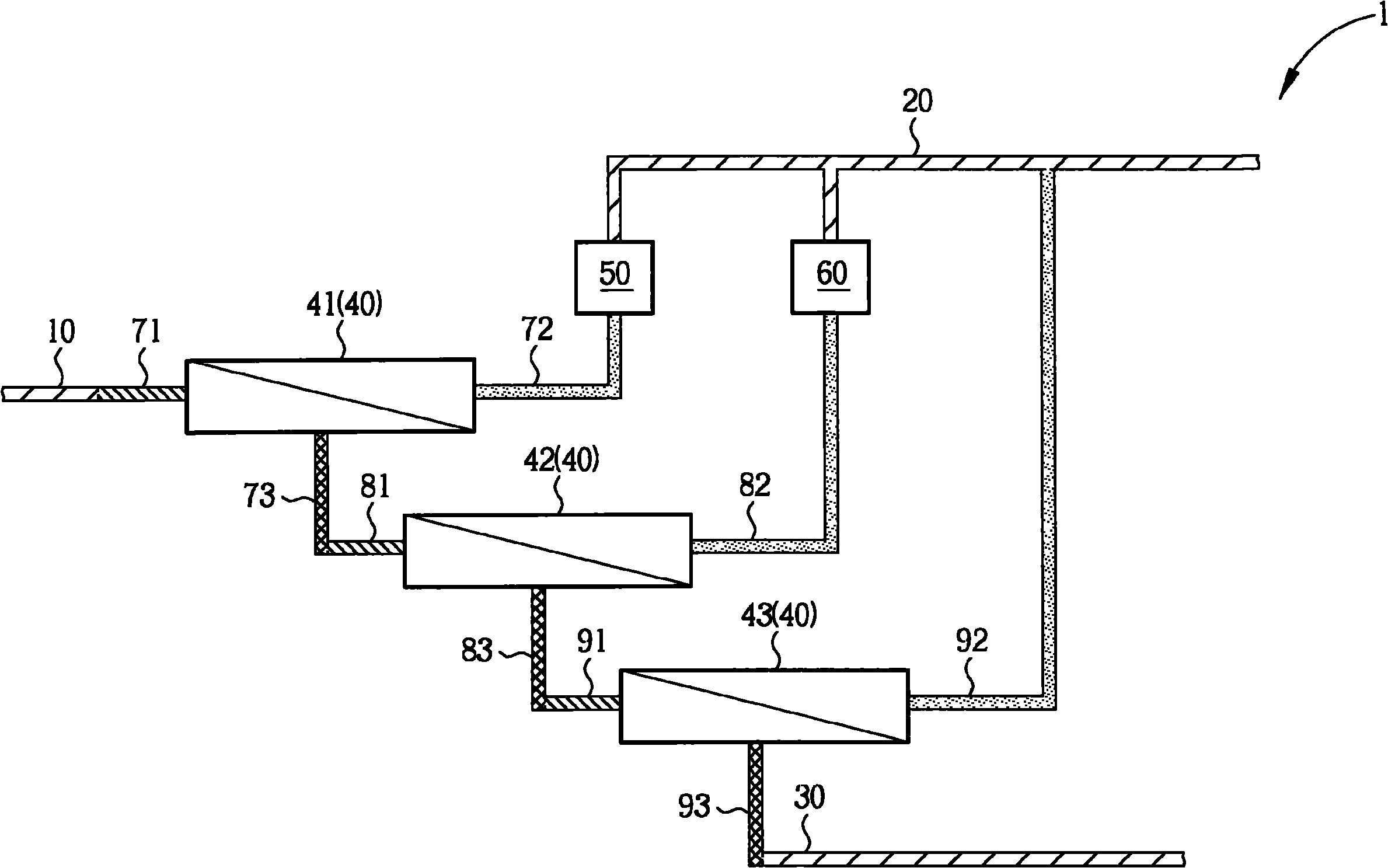

　　摘要附圖



　　權利要求書

　　1.一種多段式廢水處理回收裝置，包括：

　　一廢水進水管，用以供待處理廢水的輸入;

　　一產水匯流管，用以匯集處理后的產水;

　　一廢水排放管，用以排放處理后的濃縮水;

　　多個廢水處理單元，連接于該廢水進水管與該廢水排放管之間，其中該廢水處理單元至少包括一第一廢水處理單元用以進行一第一階段廢水處理、一第二廢水處理單元用以進行一第二階段廢水處理與一第三廢水處理單元用以進行一第三階段廢水處理，該第一廢水處理單元包括一第一進水管、一第一產水管與一第一廢水管，該第二廢水處理單元包括一第二進水管、一第二產水管與一第二廢水管，該第三廢水處理單元包括一第三進水管、一第三產水管與一第三廢水管，該第一進水管與該廢水進水管連接，該第一產水管與該產水匯流管連接，該第一廢水管與該第二進水管連接，該第二產水管與該產水匯流管連接，該第二廢水管與該第三進水管連接，該第三產水管與該產水匯流管連接，該第三廢水管與該廢水排放管連接;

　　至少一第一流量控制裝置，設置于該第一產水管與該產水匯流管之間，用以控制該第一產水管的流量;以及

　　至少一第二流量控制裝置，設置于該第二產水管與該產水匯流管之間，用以控制該第二產水管的流量。

　　2. 根據權利要求1所述的多段式廢水處理回收裝置，其特征在于，該第一廢水處理單元、該第二廢水處理單元與該第三廢水處理單元分別包括至少一廢水處理模塊。

　　3.根據權利要求2所述的多段式廢水處理回收裝置，其特征在于，各該廢水處理模塊分別為一逆滲透廢水處理模塊，且各該逆滲透廢水處理模塊包括一逆滲透膜。

　　4.根據權利要求2所述的多段式廢水處理回收裝置，其特征在于，該第一廢水處理單元、該第二廢水處理單元與該第三廢水處理單元的廢水處理模塊的數目比為4∶2∶1。

　　5.根據權利要求1所述的多段式廢水處理回收裝置，其特征在于，經由該產水匯流管所匯流的產水與該廢水排放管所排放的濃縮水的流量比介于87.5∶12.5至92.5∶7.5之間。

　　6.根據權利要求1所述的多段式廢水處理回收裝置，其特征在于，該第一流量控制裝置包括一第一閥門。

　　7.根據權利要求6所述的多段式廢水處理回收裝置，其特征在于，該第一流量控制裝置另包括一第一流量指示計，用以監測該第一產水管的流量。

　　8.根據權利要求1所述的多段式廢水處理回收裝置，其特征在于，該第二流量控制裝置包括一第二閥門。

　　9.根據權利要求8所述的多段式廢水處理回收裝置，其特征在于，該第二流量控制裝置另包括一第二流量指示計，用以監測該第二產水管的流量。

　　10.根據權利要求1所述的多段式廢水處理回收裝置，其特征在于，該第一流量控制裝置包括一第一可替換管線，且該第二流量控制裝置包括一第二可替換管線。

　　說明書

　　多段式廢水處理回收裝置

　　【技術領域】

　　本發明指一種多段式廢水處理回收系統，尤指一種具有三個或以上的廢水處理單元并利用流量控制裝置達到防止廢水處理單元阻塞的多段式廢水處理回收系統。

　　【背景技術】

　　逆滲透(reverse osmosis，RO)過濾技術為現有水質凈化科技當中常見的技術之一。逆滲透過濾技術能有效地過濾水中的鹽類、礦物質、重金屬、細菌與化學殘留物質，并具有95%以上的過濾效果，因此逆滲透廢水處理技術已被廣泛的應用在海水淡化系統、電子超純水精練系統、生化制藥、洗腎治療、化妝品生產制程以及工業廢水處理回收系統等。利用逆滲透過濾技術的逆滲透處理單元通過在容器中間設置一逆滲透膜，阻隔兩側具有不相同濃度的液體，而逆滲透處理單元在使用上，透過在高濃度液體處施加一大于其滲透壓的壓力，使具有高濃度的液體流往低濃度液體處，且由于逆滲透膜具有極為細小的孔洞，僅只有水分子與極少部分的雜質能夠穿過，達到過濾液體中雜質的效果。

　　現有利用逆滲透過濾技術的廢水處理回收系統多為兩段式，即待處理的廢水首先透過一第一階段的逆滲透處理單元進行第一次的處理與回收，其中通過第一階段的逆滲透處理單元回收所產出的水稱的為產水，且產水會被收集然后再利用，而在第一階段未被逆滲透處理單元回收而尚需處理的廢水則流往第二階段的逆滲透處理單元并再一次的進行處理與回收，且第二階段的逆滲透處理單元回收所產出的產水會與第一階段的逆滲透處理單元回收所 產出的產水匯集以供再利用。然而，流往第二階段逆滲透處理單元的廢水需要具有一定以上的流量，否則廢水在流量不足的狀況下往往會造成逆滲透處理單元中的逆滲透膜遭到雜質的阻塞，影響整體的回收效率。現有的逆滲透廢水處理系統為了增加流往逆滲透處理單元的水流量，利用回流管的設置將第二階段未能處理的廢水再重新導入第一階段的逆滲透處理單元以增加系統的整體流量，然而回流管的設計除了需要在廢水處理回收系統上加裝額外的管線外，其所能增加的整體流量有限，無法有效的避免逆滲透膜的阻塞。

　　【發明內容】

　　本發明的主要目的在于提供一種多段式廢水處理回收系統，以解決現有廢水處理回收系統在解決逆滲透膜阻塞時所面臨的問題。

　　為達上述目的，本發明提供一種多段式廢水處理回收系統包括一廢水進水管、一產水匯流管、一廢水排放管、多個廢水處理單元、至少一第一流量控制裝置以及至少一第二流量控制裝置。本發明的廢水進水管系用以供待處理廢水的輸入，產水匯流管系用以匯集處理后的回收水，廢水排放管系用以排放處理后的濃縮水。此外，廢水處理單元系連接于廢水進水管與廢水排放管之間，其中廢水處理單元至少包括一第一廢水處理單元用以進行一第一階段廢水處理、一第二廢水處理單元用以進行一第二階段廢水處理與一第三廢水處理單元用以進行一第三階段廢水處理，第一廢水處理單元包括一第一進水管、一第一產水管與一第一廢水管，第二廢水處理單元包括一第二進水管、一第二產水管與一第二廢水管，第三廢水處理單元包括一第三進水管、一第三產水管與一第三廢水管，第一進水管與廢水進水管連接，第一產水管與產水匯流管連接，第一廢水管與第二進水管連接，第二產水管與產水匯流管連接，第二廢水管與第三進水管連接，第三產水管與產水匯流管連接，第三廢水管與廢水排放管連接。本發明的第一流量控制裝置系設置于第一產水管與產水匯流管之間，用以控制第一產水管的流量，以及第二流量控制裝置系設 置于第二產水管與產水匯流管之間，用以控制第二產水管的流量。

　　本發明的多段式廢水處理回收系統利用三個或以上的廢水處理單元，可有效提升廢水回收率。此外，通過將第一流量控制裝置設置于第一產水管與產水匯流管之間，以及將第二流量控制裝置設置于第二產水管與產水匯流管之間，可減少第一產水管與第二產水管流往產水匯流管的水量，藉此間接增加流往第三廢水處理單元的水量。在第一產水管與第二產水管所能通過產水匯流管的水量受到流量控制裝置的操作下，分配至第三廢水處理單元的廢水流量與流速皆能得到提升，進而有效降低各廢水處理單元內的逆滲透膜阻塞的發生。
