申請日2014.01.10

　　公開(公告)日2015.07.15

　　IPC分類號C02F103/36; C02F9/10

　　摘要

　　本發明公開了一種用于富馬酸生成過程中產生的廢水的處理裝置及處理方法，包括加熱室、結晶器、精餾塔、冷卻器、結晶受槽、回流流量計、餾出流量計、離心機和冷凝器。由于苯酐尾氣吸收塔的酸水中的各種組分較多，其中水為輕關鍵組分，順丁烯二酸為重關鍵組分，它們的相對揮發度常壓下為6，在真空度為10KPa時為14.9，相對揮發度大大提高了。利用精餾的原理，并結晶和蒸發等操作單元一體化，能較大地提高分離效率并節省能源和人力。本發明的有益效果：采用低廉的低壓蒸汽在較低溫度下處理，精餾后餾出水的COD含量小于100PPM，PH大于6，可直接排放。結構簡單過程易控，操作溫度較低，安全可靠，且成本低、占地空間小。

　　權利要求書

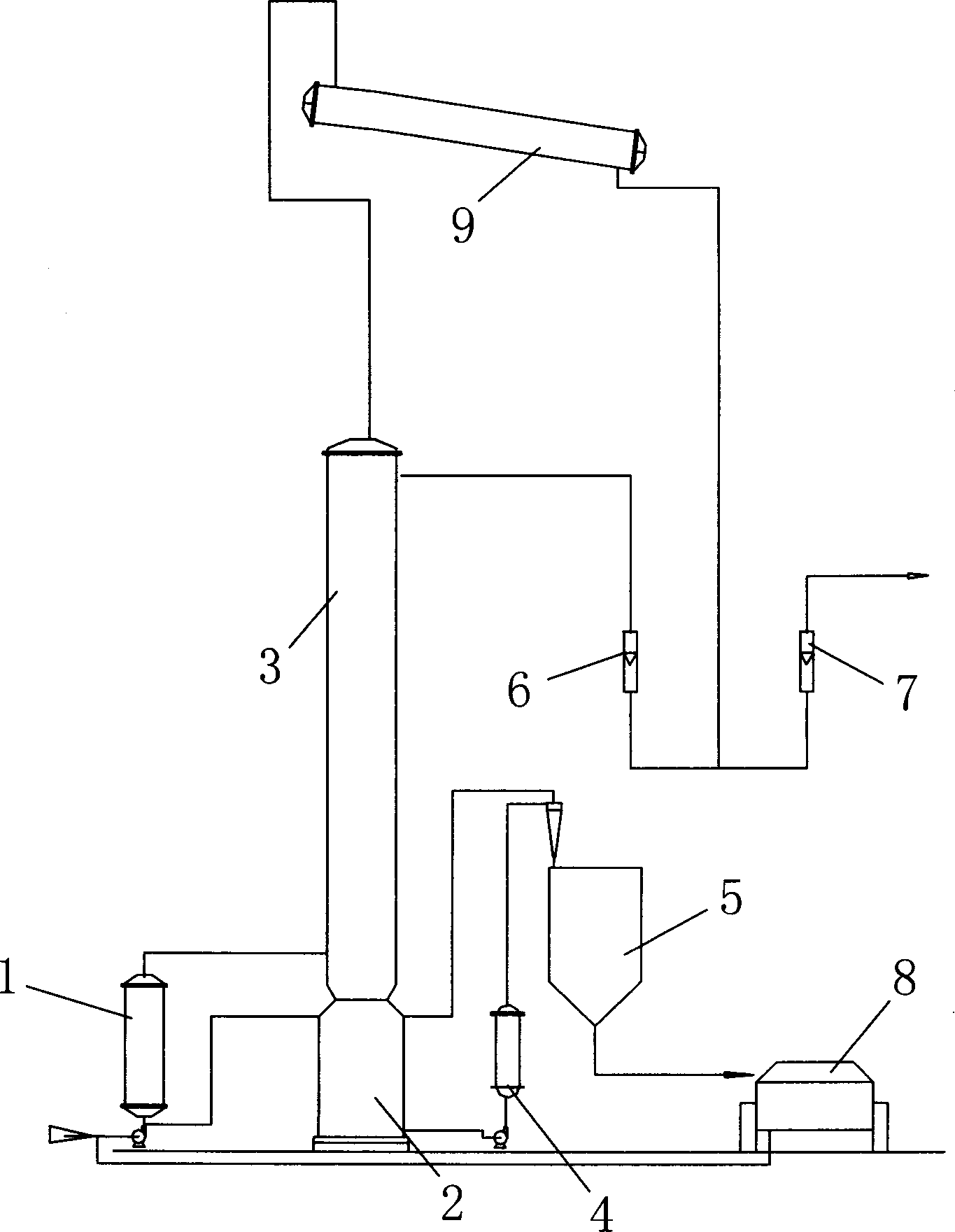

　　1.用于富馬酸生成過程中產生的廢水的處理裝置，其特征在于，包括加熱 室(1)、結晶器(2)、精餾塔(3)、冷卻器(4)、結晶受槽(5)、回流流量計 (6)、餾出流量計(7)、離心機(8)和冷凝器(9)，

　　所述加熱室(1)的頂部與所述精餾塔(3)的側面下部連接，所述加熱室 (1)的底部與所述結晶器(2)的側面上部連接，所述精餾塔(3)的底部與所 述結晶器(2)的頂部連接，所述精餾塔(3)的頂部與所述冷凝器(9)的上端 連接，所述冷凝器(9)的下端同時與所述回流流量計(6)以及所述餾出流量 計(7)連接，所述回流流量計(6)與所述精餾塔(3)頂部內的回流分布器連 接，所述冷卻器(4)與所述結晶器(2)連接，所述結晶受槽(5)的頂部與所 述結晶器(2)連接，所述結晶受槽(5)的底部與所述離心機(8)的頂部連接， 所述離心機(8)的底部與所述加熱室(1)的底部連接。

　　2.根據權利要求1所述的用于富馬酸生成過程中產生的廢水的處理方法， 其特征在于，富馬酸生產廢水進入所述加熱室(1)加熱，蒸汽從所述精餾塔(3) 的底部進入并開始精餾，蒸發的氣體進入所述冷凝器(9)進行冷凝，泠凝后的 液體經所述回流流量計(6)進行回流，并測定冷凝后液體的PH值，當PH值 達到6時，打開所述餾出流量計(7)流水。

　　3.據權利要求2所述的用于富馬酸生成過程中產生的廢水的處理方法，其 特征在于，控制所述精餾塔(3)塔頂露點溫度為20～100℃。

　　4.據權利要求2所述的用于富馬酸生成過程中產生的廢水的處理方法，其 特征在于，控制所述精餾塔(3)塔底泡點溫度為45～150℃。

　　5.據權利要求2所述的用于富馬酸生成過程中產生的廢水的處理方法，其 特征在于，所述回流流量計(6)的回流比為0～100。

　　6.據權利要求2所述的用于富馬酸生成過程中產生的廢水的處理方法，其 特征在于，所述餾出流量計(7)流出水的COD含量小于100ppm。

　　說明書

　　用于富馬酸生成過程中產生的廢水的處理裝置及處理方法

　　技術領域

　　本發明涉及工業廢水處理領域，具體涉及一種用于富馬酸生成過程中產生 的廢水的處理裝置及處理方法。

　　背景技術

　　富馬酸(Fumaric acid)又稱反丁烯二酸，是一種重要的有機化工原料，是 由苯酐生成過程中所得的副產品馬來酸經過異構化制得。在其生產過程中，會 產生大量的酸性廢水(以下簡稱富馬酸生產廢水)。其中主要有鄰苯二甲酸/苯 甲酸/檸檬酸順?biāo)岱此峒傲螂宓挠袡C雜質，廢水COD含量高達5×104～20×104， 現在的處理方法有很多，例如：

　　高級氧化：富馬酸生產廢水COD濃度大于5×104PPM時很難進行高級氧 化處理，過氧化氫的濃度大于50%時，COD濃度下降不明顯，且不安全。

　　鐵-碳微電解法，COD濃度超過5×104PPM時誰然有所下降，但很難持續 進行消解。

　　離子樹脂交換法：大孔徑陰離子交換樹脂COD濃度超過5×104PPM時， 樹脂的吸附的性能較差。洗滌堿溶液脫吸后的處理也很難于處理。帶來二次廢 水處理難題。

　　反滲透膜法：COD濃度超過10×104PPM時，造價昂貴，定期需更換。反 沖洗水二次廢水處理較為困難。

　　雙效蒸發器：COD濃度超過10×104PPM時，繼續蒸發濃縮較困難，其一， 濃度高沸點升高蒸發困難，其二，二次蒸汽帶酸較嚴重，蒸汽產生量隨著酸水 濃度提高而減少。第二效體蒸發量迅速下降，蒸發室易堵塞。

　　因此，無論是采用高級氧化、鐵碳還原、離子交換、反滲透膜法、雙效蒸 發器，都需花費較大的資金人力和物力，不易實現工業化。

　　發明內容

　　本發明的目的是為了提供一種廢水處理效果好、成本低、操作費用低又安 全可靠的用于富馬酸生成過程中產生的廢水的處理裝置及處理方法。

　　為了達到本發明的目的，技術方案如下：

　　一種用于富馬酸生成過程中產生的廢水的處理裝置，包括加熱室、結晶器、 精餾塔、冷卻器、結晶受槽、回流流量計、餾出流量計、離心機和冷凝器。

　　所述加熱室的頂部與所述精餾塔的側面下部連接，所述加熱室的底部與所 述結晶器的側面上部連接，所述精餾塔的底部與所述結晶器的頂部連接，所述 精餾塔的頂部與所述冷凝器的上端連接，所述冷凝器的下端同時與所述回流流 量計以及所述餾出流量計連接，所述回流流量計與所述精餾塔頂部內的回流分 布器連接，所述冷卻器與所述結晶器連接，所述結晶受槽的頂部與所述結晶器 連接，所述結晶受槽的底部與所述離心機的頂部連接，所述離心機的底部與所 述加熱室的底部連接。待處理的廢水從加熱室的底部進入�；亓鞣植计饔靡愿� 好的擴散回流液，使之與上升蒸汽更好的接觸，從而達到再平衡的目標要求。

　　一種用于富馬酸生成過程中產生的廢水的處理方法：富馬酸生產廢水進入 所述加熱室加熱，蒸汽從所述精餾塔的底部進入并開始精餾，蒸發的氣體進入 所述冷凝器進行冷凝，冷凝后的液體經所述回流流量計進行回流，并測定冷凝 后液體的PH值，當PH值達到6時，打開所述餾出流量計流水。

　　作為優選的技術方案，控制所述精餾塔塔頂露點溫度為20～100℃。

　　作為優選的技術方案，控制所述精餾塔塔底泡點溫度為45～150℃。

　　作為優選的技術方案，所述回流流量計的回流比為0～100。

　　作為優選的技術方案，所述餾出流量計流出水的COD含量小于100ppm。

　　高濃度富馬酸酸性廢水進入加熱室，經蒸汽預熱、蒸發后氣體進入精餾塔 進行汽水分離，蒸發的汽體經塔頂冷凝器冷凝，冷凝后經回流流量計回流，回 流比在0～100時，塔頂露點溫度穩定在20～100℃，對冷凝后的液體進行出水 檢驗，當餾出水PH值達到6時，可經餾出流量計出水，此時COD測定值在 100PPM以下。蒸發殘液流入至結晶器中，經冷卻器冷卻結晶，含晶體的液體 經旋液分離器分離后，進入結晶受槽，含有結晶的液體經離心機分離后，結晶 體為濾餅，濾液即母液可循環進入加熱室中繼續蒸發。

　　本發明主要原理是，苯酐裝置尾氣水洗吸收塔的收集酸水中的各種組分 中，選擇水作為輕關鍵組分，順丁烯二酸為重關鍵組分，它們的相對揮發度常 壓下為6，在真空度為10KPa時相對揮發度為14.9，相對揮發度大大提高了， 也就較大地提高了分離度，進而提高精餾塔的分離效率。

　　本發明具有的有益效果：

　　采用低廉的低壓蒸汽在較低溫度下處理此類富馬酸廢水，餾出水的COD 含量小于100PPM，PH大于等于6，可直接排放。結構簡單，過程易控，操作 溫度較低，操作費用低，安全可靠，且成本低、占地空間小。

　　此外，還可以處理有機酸性廢水如苯甲酸、苯二甲酸、順丁烯二酸、反丁 烯二酸、檸檬酸、蘋果酸等;以及有機堿性廢水如苯胺、對苯二胺、鄰苯二胺、 酰胺類、脂肪胺類等生產廢水。
