申請日2010.06.03

　　公開(公告)日2011.02.09

　　IPC分類號C02F3/10; C02F3/30

　　摘要

　　本實用新型公開了一種水處理用懸浮聚氨酯發泡海綿填料，設有填料體，其特征是：所述填料體為立方體(1)，其長、寬、高分別為5-2mm，由聚氨酯發泡海綿材料構成，填料體內外及表面設有密集微孔(2)，該微孔直徑為0.1-1.5mm，孔間距為0.3-3mm。本實用新型適用于污水處理池中使用的懸浮填料，特別是用于活性污泥法曝氣池中的聚氨酯發泡海綿填料。該填料結構的比表面積大，使用親水材料，對氣泡有助于傳輸和擴散的作用，能有效提高水處理的效果。

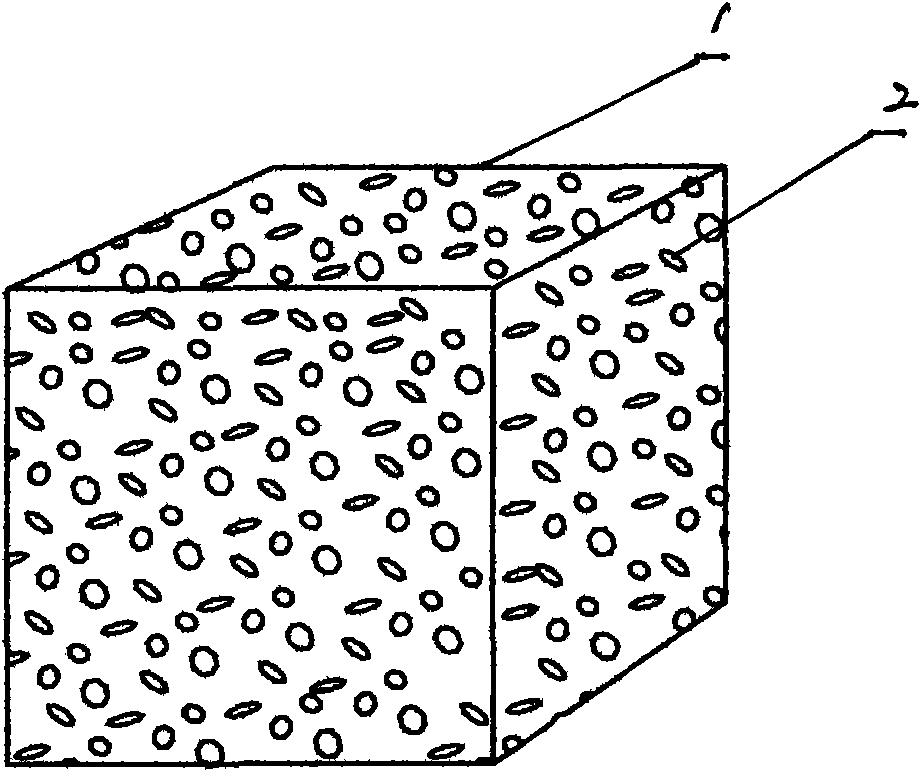

　　摘要附圖



　　權利要求書

　　1.一種水處理用懸浮聚氨酯發泡海綿填料，設有填料體，其特征是：所述填料體為立方體(1)，其長、寬、高分別為5-2mm，由聚氨酯發泡海綿材料構成，填料體內外及表面設有密集微孔(2)，該微孔直徑為0.1-1.5mm，孔間距為0.3-3mm。

　　說明書

　　水處理用懸浮聚氨酯發泡海綿填料

　　技術領域

　　本實用新型屬于一種污水處理設備的輔助材料，具體是污水處理池中使用的懸浮填料，特別是用于活性污泥法曝氣池中的聚氨酯發泡海綿填料。

　　背景技術

　　污水處理工藝中使用的活性污泥法曝氣池懸浮填料，是好氧微生物的重要載體，其生物量和性能直接影響出水水質。中國專利87101072.0公開的用于廢水處理生物流化床和漂浮濾池，其填料的比重為0.4到被處理液體的比重。此填料有兩點不足，一是比表面積相對較小，二是對曝氣的上升氣泡無切割作用，不利于氧氣的傳輸和擴散。中國專利200320115550.5公開的柱形懸浮填料，其結構為柱形外側支撐體框架，棱上向內均勻地分布有向心條，上下兩端分別布置有導向板。此填料形狀、結構復雜，制造難度大，并且比表面積也不夠大。傳統污水處理懸浮填料多采用纖維疏水材料，要滿足填料流化狀要求，曝氣系統的曝氣量比單純活性污泥法要大，這對于微生物的附著是十分不利的，生物量很難維持在一個較高的水平，這就使污水處理程度的提高成為一個瓶頸。

　　實用新型內容

　　本實用新型的目的在于克服上述已有技術的不足，提供一種水處理用懸浮聚氨酯發泡海綿填料，該填料結構的比表面積大，使用親水材料，對氣泡有助于傳輸和擴散的作用，能有效提高水處理的效果。

　　本實用新型的目的是通過以下技術方案來實現的：水處理用懸浮聚氨酯發泡海綿填料，設有填料體，其特征是：所述填料體為立方體，其長、寬、高分別為5-2mm，由聚氨酯發泡海綿材料構成，填料體內外及表面設有密集微孔，該微孔直徑為0.1-1.5mm，孔間距為0.3-3mm。

　　本實用新型的填料體為聚氨酯發泡海綿材料構成，是一種親水材料，并設有帶密集微孔的立方體塊狀結構，孔隙率大，增加了填料的比表面積，而污水處理池中曝氣形成的底部大氣泡在經過填料時，會被填料阻隔分成細小的氣泡。氣泡體積小會增加曝氣的均勻性和擴散性，同時內部的空間為微生物的生長提供了充足的空間，使得活性污泥在填料由外到內形成一個很好的溶解氧梯度。這種梯度為好氧生物和厭氧生物的共存生長提供了一個合適的環境，對于同步硝化反硝化和同步產甲烷反硝化的形成十分有利。聚氨酯發泡海綿填料掛膜后比重基本與水很接近，可以滿足填料的流化要求和懸浮要求。對于一般的傳統活性污泥法，填充率在20%左右即可滿足要求，降低了費用。制作時沒有任何機械的加工和粘合，這種穩定的結構和抗沖擊強度，再加上該填料是彈性填料，不存在變形，破損，使用壽命很長。
