申請日2013.11.29

　　公開(公告)日2014.05.07

　　IPC分類號C02F9/04

　　摘要

　　本實用新型公開了一種農村家用水處理裝置，包括由通過管件依次連通的增壓泵、前置過濾裝置、壓力罐，并通過管件依次與前置過濾裝置連通的精過濾裝置、后置過濾裝置組成;增壓泵的進水口連接原用水，出水口通過管件與前置過濾裝置的進水口連接，并在其管件上依次安裝有單向閥門及三通球閥;三通球閥還連接有排污口;前置過濾裝置的出水口通過管件分別與壓力罐及精過濾裝置連通;在前置過濾裝置與精過濾裝置之間連通的管件上安裝有閥門Ⅰ;后置過濾裝置連通飲用水出口，并在飲用水出口處安裝有閥門Ⅱ。本實用新型是一種具有反沖洗功能的凈水設備，能為使用者提供分質供水功能，滿足使用者所需，并通過增壓泵以及壓力罐保證管網壓力，保證供水充足。

　　權利要求書

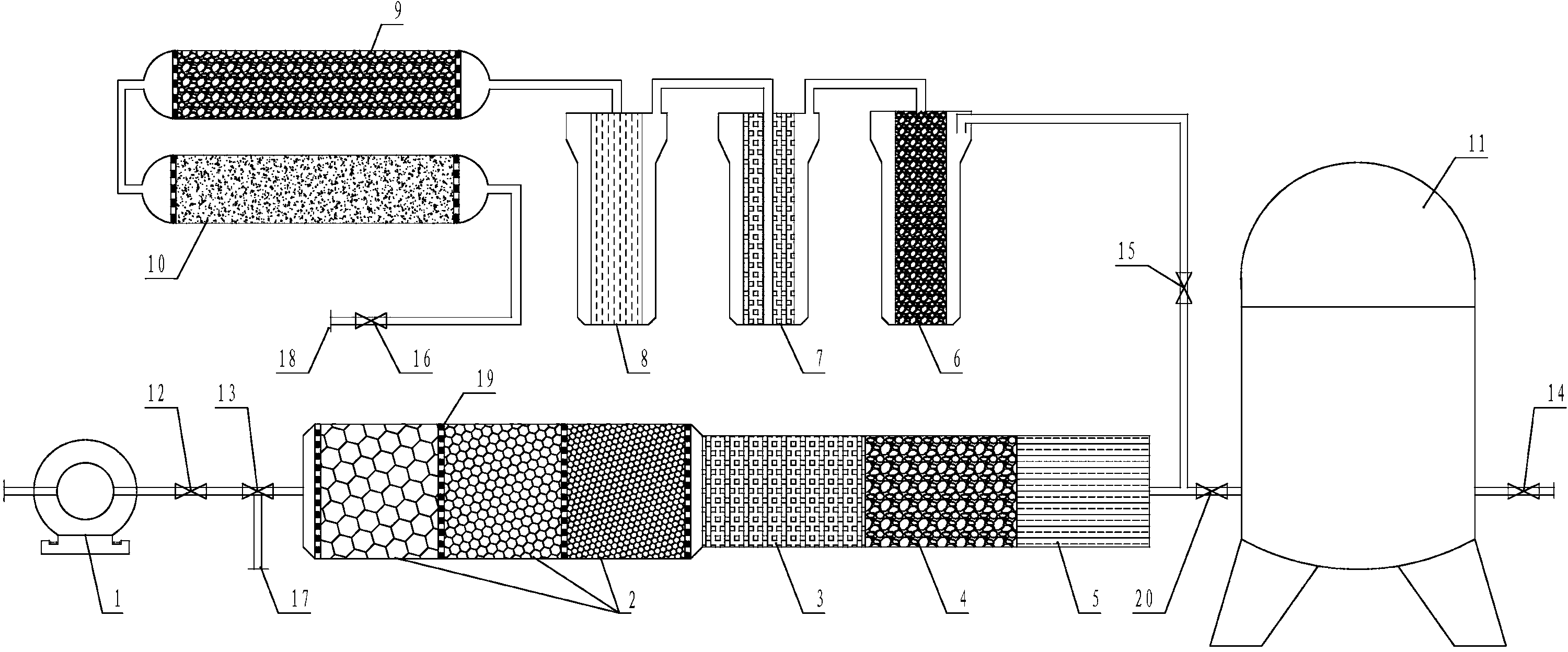

　　1.一種農村家用水處理裝置，其特征在于：包括由通過管件依次連通的增壓泵(1)、前置過濾裝置、壓力罐(11)，并通過管件依次與前置過濾裝置連通的精過濾裝置、后置過濾裝置組成;所述增壓泵(1)的進水口連接原用水出水口，增壓泵(1)的出水口通過管件與前置過濾裝置前端的進水口連接，在增壓泵(1)與前置過濾裝置之間的管件上依次安裝有單向閥(12)及三通球閥(13);所述三通球閥(13)還連接有排污口(17);所述前置過濾裝置后端的出水口通過管件分別與壓力罐(11)及精過濾裝置連通;在前置過濾裝置與精過濾裝置之間連通的管件上安裝有閥門Ⅰ(15);所述精過濾裝置通過管件依次與后置過濾裝置連通;所述后置過濾裝置連通飲用水出口(18)，并在飲用水出口(18)處安裝有閥門Ⅱ(16)。

　　2.根據權利要求1所述的農村家用水處理裝置，其特征在于：所述前置過濾裝置包括由石英砂過濾層(2)、5μmPPF濾芯(3)、活性炭吸附層(4)、樹脂軟化過濾層(5)采用卡扣方式連接組成;所述精過濾裝置包括由活性炭濾芯(6)、1μmPPF濾芯(7)、RO膜濾芯(8)依次通過管件連通組成;所述后置過濾裝置由麥飯石礦化層(9)、椰殼活性炭層(10)依次通過管件連通組成。

　　3.根據權利要求1所述的農村家用水處理裝置，其特征在于：在壓力罐(11)的出水口處安裝有出水閥門(14)。

　　4.根據權利要求2所述的農村家用水處理裝置，其特征在于：所述石英砂過濾層(2)石英砂粒度由大、中、小均等分布，各粒度之間通過穿孔格網(19)分隔。

　　說明書

　　農村家用水處理裝置

　　技術領域

　　本實用新型涉及一種凈水裝置，具體是應用于農村家庭的家用水處理裝置。

　　背景技術

　　目前在很多偏遠農村地區，由于自來水普及范圍不夠，人們生活用水依然是地下水，而由于近年來工業污染等因素造成地下水污染嚴重，水質嚴重下降，靠地下水為飲用水源的地區深受影響;而未經處理的地下水很難達到飲用水水質標準，由于地下水中含有的泥沙、異色異味、細菌、重金屬超標等問題，含有對人體危害極大的化學化工物質，例如硝酸鹽和亞硝酸鹽物質，另外砷鉻超標、石油化工滲透、垃圾填埋滲透等都對地下水造成污染，這類污染一般都難以除去，長期飲用此類水會造成食道癌、胃癌等疾病。

　　而根據中國地質調查局的調查，中國水資源總量的1/3是地下水，目前全國90%的地下水遭受了不同程度的污染，其中60%污染嚴重，基本清潔的只占3%，這樣的數字讓人觸目驚心。雖然現在有許多農村地區也開始使用自來水為生活用水，但自來水公司對自來水的凈化效果并不樂觀，經常性的也會出現泥沙等雜質，人們用水依然受到嚴重影響。

　　在凈水器行業，很多水處理企業將目標瞄準在城市市場，而忽略了農村，大多數凈水器均以自來水為水源，水質較好且水壓穩定，而農村水質相對城市來說要復雜得多，水壓得不到保障，普通凈水器在農村使用壽命短、處理范圍有限、適用性較差，這些缺點使得普通凈水器在農村使用不便甚至無法使用。

　　發明內容

　　為了解決上述問題，本實用新型提供了一種農村家用水處理裝置，分質供水，以滿足人們不同的使用需求，提高水質及供水效率。

　　本實用新型是通過如下技術方案實現的：一種農村家用水處理裝置，包括由通過管件依次連通的增壓泵、前置過濾裝置、壓力罐，并通過管件依次與前置過濾裝置連通的精過濾裝置、后置過濾裝置組成;所述增壓泵的進水口連接原用水出水口，增壓泵的出水口通過管件與前置過濾裝置前端的進水口連接，在增壓泵與前置過濾裝置之間的管件上依次安裝有單向閥及三通球閥;所述三通球閥還連接有排污口;所述前置過濾裝置后端的出水口通過管件分別與壓力罐及精過濾裝置連通;在前置過濾裝置與精過濾裝置之間連通的管件上安裝有閥門Ⅰ;所述精過濾裝置通過管件依次與后置過濾裝置連通;所述后置過濾裝置連通飲用水出口，并在飲用水出口處安裝有閥門Ⅱ。

　　所述前置過濾裝置包括由石英砂過濾層、5μmPPF濾芯、活性炭吸附層、樹脂軟化過濾層采用卡扣方式連接組成;所述精過濾裝置包括由活性炭濾芯、1μmPPF濾芯、RO膜濾芯依次通過管件連通組成;所述后置過濾裝置由麥飯石礦化層、椰殼活性炭層依次通過管件連通組成。

　　在壓力罐的出水口處安裝有出水閥門。

　　所述石英砂過濾層石英砂粒度由大、中、小均等分布，各粒度之間通過穿孔格網分隔。

　　本實用新型的有益效果是：

　　1、結構合理，能提供穩定的壓力，確保管網供水水壓，為使用者提供穩定的供水;

　　2、能有效去除水源中的泥沙顆粒物、重金屬、細菌、農藥殘留物等有害物質，軟化水質，去除異味，達到理想的處理效果;

　　3、前置過濾裝置可選擇性強，自由組合保證了設備具有更大的適用范圍，減少了因地區水質不同而造成無法使用的可能;

　　4、反沖洗功能節約了人力，使用更方便，同時使設備具有更長的使用壽命，延長了濾芯更換周期，減少成本。
