申請日2013.11.29

　　公開(公告)日2014.04.23

　　IPC分類號C02F1/04; C02F101/16; C01C1/10; C02F1/58

　　摘要

　　本實用新型公開了一種含氨廢水直接加熱的解吸塔，包括氨收集結構和解吸塔主體，氨收集結構包括冷凝管和氨收集裝置;解吸塔主體包括塔體、雜質分離段、加熱段和清洗層，雜質分離段與加熱段之間設置有過濾層，將含氨廢水中的顆粒雜質清理掉，便于下一步工藝的進行;加熱段與清洗層之間設置有氨檢測層，氨檢測層上設置有氨檢測反饋裝置，當氨檢測反饋裝置檢測到殘余的氨時，將信號傳遞給蒸汽入口開關，通入高溫蒸汽，使剩余的氨全部蒸發。本實用新型通過電磁阻尼回旋加熱器的直接加熱，使熱傳遞更穩定，整塔溫度波動小，氨回收的效率大大提高，同時直接加熱的設計降低了蒸汽的消耗，穩定了整塔操作，既節約了資源，降低了生產成本，同時保護了環境。

　　權利要求書

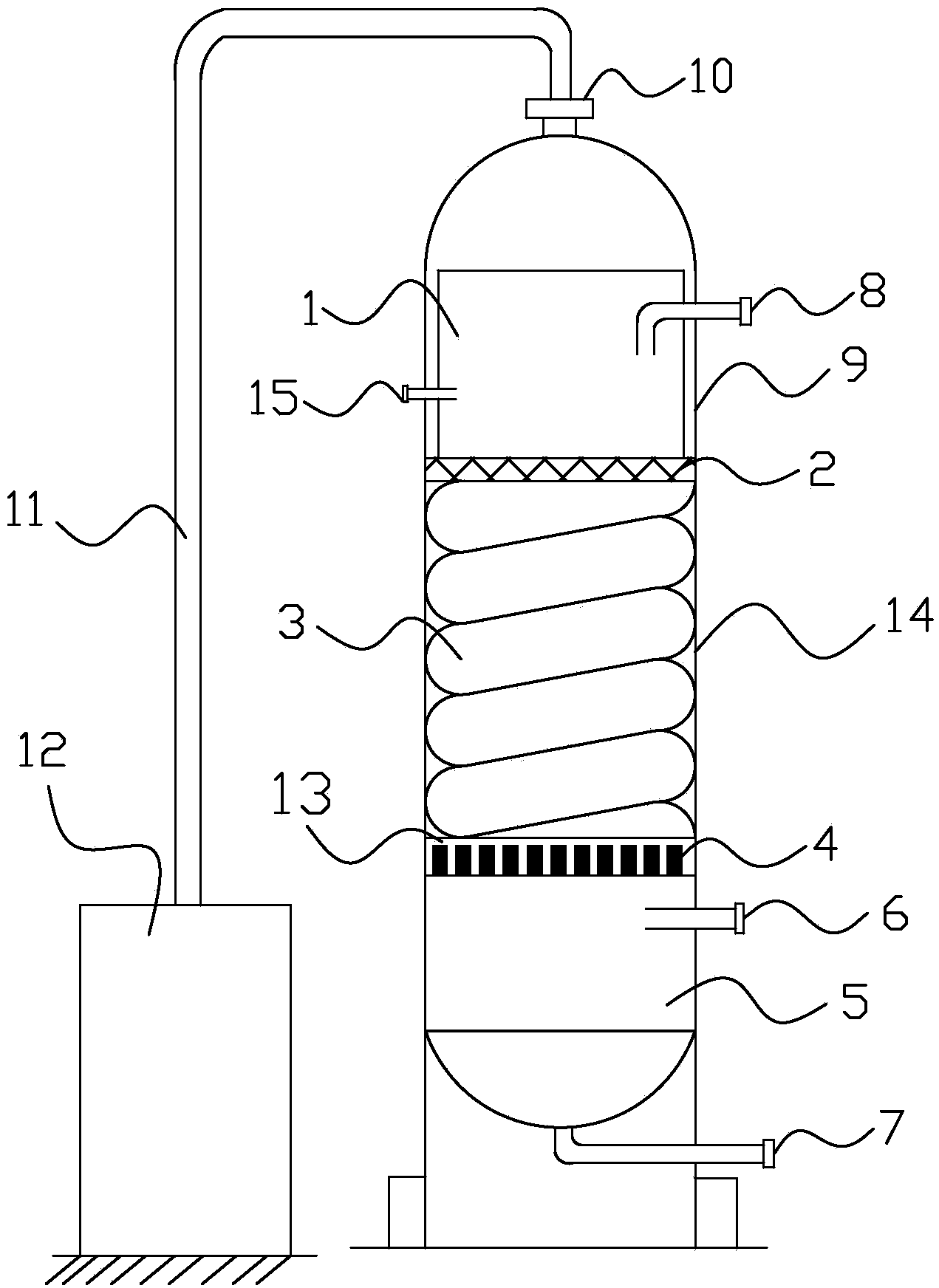

　　1.一種含氨廢水直接加熱的解吸塔，其特征在于：所述解吸塔包括氨收集結構和解吸塔主體，所述氨收集結構包括冷凝管和氨收集裝置;所述解吸塔主體包括塔體、雜質分離段、加熱段和清洗層，所述解吸塔主體的頂端設置有氨氣出口，所述雜質分離段上設置有含氨廢水入口和堿液入口，所述加熱段內設置有電磁阻尼回旋加熱器，所述清洗層上設置有蒸汽入口，所述蒸汽入口的下方設置有脫氨廢水出口。

　　2.根據權利要求1所述的一種含氨廢水直接加熱的解吸塔，其特征在于：所述雜質分離段與所述加熱段之間設置有過濾層。

　　3.根據權利要求2所述的一種含氨廢水直接加熱的解吸塔，其特征在于：所述過濾層的材料為聚四氟乙烯。

　　4.根據權利要求1所述的一種含氨廢水直接加熱的解吸塔，其特征在于：所述加熱段與所述清洗層之間設置有氨檢測層。

　　5.根據權利要求4所述的一種含氨廢水直接加熱的解吸塔，其特征在于：所述氨檢測層上設置有氨檢測反饋裝置。

　　6.根據權利要求1所述的一種含氨廢水直接加熱的解吸塔，其特征在于：所述氨氣出口與所述冷凝管的入口相匹配。

　　說明書

　　一種含氨廢水直接加熱的解吸塔

　　技術領域

　　本實用新型涉及一種含氨廢水直接加熱的解吸塔。

　　背景技術

　　傳統的解吸塔加熱是靠塔外的再沸器循環加熱，因?yàn)槭情g接加熱，連續進 料，傳熱的穩定性差，整塔溫度波動較大，氨回收的效率降低，另外，從疏水 器排出的冷凝水又浪費了很多熱能。傳統的解吸塔并不能將廢水中的氨徹底清 除干凈，由于污水處理管理不嚴格，導致環境污染，影響人們正常的生產和生 活。如實用新型專利一種處理高濃度氨氮廢水的解吸塔(申請?zhí)?201120328888.3，公告號CN202297182U，公告日2012.07.04)雖然解吸效率高， 但是維修成本和制造成本高，沒有足夠冷卻的氨氣會從排氣孔直接通入大氣， 影響環境。

　　實用新型內容

　　本實用新型目的在于針對現有技術所存在的不足而提供一種含氨廢水直接 加熱的解吸塔的技術方案，以達到節約資源，降低生產成本，提高生產效率， 保護環境的效果。

　　為了解決上述技術問題，本實用新型采用如下技術方案：

　　一種含氨廢水直接加熱的解吸塔，其特征在于：解吸塔包括氨收集結構和 解吸塔主體，氨收集結構包括冷凝管和氨收集裝置;解吸塔主體包括塔體、雜 質分離段、加熱段和清洗層，解吸塔主體的頂端設置有氨氣出口，雜質分離段 上設置有含氨廢水入口和堿液入口，加熱段內設置有電磁阻尼回旋加熱器，清 洗層上設置有蒸汽入口，蒸汽入口的下方設置有脫氨廢水出口。

　　進一步，雜質分離段與加熱段之間設置有過濾層，將含氨廢水中的顆粒雜 質清理掉，便于下一步工藝的進行。

　　進一步，過濾層的材料為聚四氟乙烯，其具有耐高溫、易清洗、高強度、 高耐磨和非常好的化學穩定性，使得含氨廢水雜質過濾更徹底。

　　進一步，加熱段與清洗層之間設置有氨檢測層，當含氨廢水經過加熱段內 電磁阻尼回旋加熱器的加熱，檢測一小部分未蒸發的氨，防止含氨廢水流入河 道污染環境。

　　進一步，氨檢測層上設置有氨檢測反饋裝置，當氨檢測反饋裝置檢測到殘 余的氨時，將信號傳遞給蒸汽入口開關，通入高溫蒸汽，使剩余的氨全部蒸發。

　　進一步，氨氣出口與冷凝管的入口相匹配，當氨以氣態形式排出解吸塔主 體時，進入冷凝管，防止氨氣外泄，污染環境。

　　本實用新型由于采用了上述技術方案，具有以下有益效果：

　　降低了生產成本，提高了生產效率，節約了資源，經濟效益更加顯著：本 實用新型使得含氨廢水在經過雜質分離段和過濾層后將顆粒雜質清除，減小對 加熱工藝的影響;電磁阻尼回旋加熱器的直接加熱，使得熱傳遞更穩定，整塔 溫度波動小，氨回收的效率大大提高，同時直接加熱的設計降低了蒸汽的消耗， 穩定了整塔操作;高溫的氨氣經過冷凝管的冷卻形成液態氨，壓縮回收，重新 用于生產合成，既節約了資源，降低了生產成本，同時保護了環境。本實用新 型制造成本低，實用性強。
