申請日2013.11.29

　　公開(公告)日2014.07.02

　　IPC分類號F04D29/10

　　摘要

　　實用新型公開了一種污水泵軸封結構，其包括填料盒、填料壓蓋、柔性石墨纖維，所述填料盒套裝在軸上，所述柔性石墨纖維安裝在填料盒內，并位于填料盒與軸之間，所述填料壓蓋固定安裝在填料盒外側。本實用新型的特點是：結構簡單，可有效的防止泄漏，采用柔性石墨纖維密封，可作為固體潤滑劑，軸封不需水潤滑即可正常工作，而且柔性石墨纖維具有一定的撓性，可直接套在軸上，安裝、更換方便，填料還可以續壓，延長了填料與軸套的使用壽命。

　　權利要求書

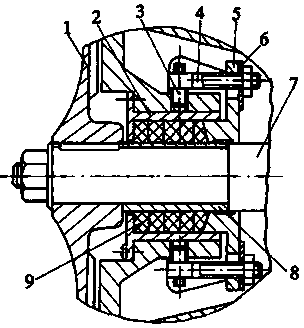

　　1.污水泵軸封結構，其特征在于：包括填料盒(2)、填料壓蓋(5)、柔性石墨纖維(9)，所述填料盒(2)套裝在軸(7)上，所述柔性石墨纖維(9)安裝在填料盒(2)內，并位于填料盒(2)與軸(7)之間，所述填料壓蓋(5)固定安裝在填料盒(2)外側。

　　2.如權利要求1所述的污水泵軸封結構，其特征在于：所述填料壓蓋(5)加工成帶豁口的對半型，其徑向上安裝有壓蓋螺栓軸(3)，其軸向上安裝有壓蓋螺栓(4)，所述壓蓋螺栓(4)與壓蓋螺栓軸(3)連接，且所述壓蓋螺栓(4)可在壓蓋螺栓軸(3)上活動。

　　3.如權利要求2所述的污水泵軸封結構，其特征在于：所述壓蓋螺栓(3)與填料壓蓋(5)之間安裝有卡墊(6)。

　　說明書

　　污水泵軸封結構

　　技術領域

　　本實用新型涉及污水泵領域，具體涉及一種污水泵軸封結構。

　　背景技術

　　污水泵用于抽升污水、活性污泥和爆氣，在污水的處理過程中需要水泵連續不停地運行，否則將影響污水處理工作，現有污水泵的軸封采用橡膠圈密封，此種密封極易被污水腐蝕，使用不久就磨損失效，并將軸套磨出很深的溝槽，使水泵泄漏嚴重，效率下降，影響泵的正常運行。

　　實用新型內容

　　本實用新型的目的在于克服上述不足問題，提供一種污水泵軸封結構。

　　本實用新型為實現上述目的所采用的技術方案是：污水泵軸封結構，其包括填料盒、填料壓蓋、柔性石墨纖維，所述填料盒套裝在軸上，所述柔性石墨纖維安裝在填料盒內，并位于填料盒與軸之間，所述填料壓蓋固定安裝在填料盒外側。

　　所述填料壓蓋加工成帶豁口的對半型，其徑向上安裝有壓蓋螺栓軸，其軸向上安裝有壓蓋螺栓，所述壓蓋螺栓與壓蓋螺栓軸連接，且所述壓蓋螺栓可在壓蓋螺栓軸上活動。

　　所述壓蓋螺栓與填料壓蓋之間安裝有卡墊。

　　本實用新型的特點是：結構簡單，可有效的防止泄漏，采用柔性石墨纖維密封，可作為固體潤滑劑，軸封不需水潤滑即可正常工作，而且柔性石墨纖維具有一定的撓性，可直接套在軸上，安裝、更換方便，填料還可以續壓，延長了填料與軸套的使用壽。
