申請日2013.11.29

　　公開(公告)日2014.06.04

　　IPC分類號A61G9/00

　　摘要

　　本實用新型屬于醫療護理器械技術領域，尤其涉及污水桶，安裝在主機上并外接有污水管和負壓管，污水桶包括用于盛裝污水并具有第一開口端的桶體，以及用于蓋封桶體的第一開口端并與桶體可拆卸連接的桶蓋，污水管與負壓管分別與桶體連通，還包括固設于主機上且具有第二開口端的桶座，桶體通過第二開口端可拆卸安裝于桶座內，負壓管、污水管分別固設于桶座的側端上，與污水管、負壓管相對應的桶體側端設有污水管接頭和負壓管接頭，污水管與桶體連通且密封連接，負壓管與桶體連通且密封連接，還包括可使桶體移動以實現污水管與污水管接頭、負壓管與負壓管接頭同時連通或分離的操作機構，護理人員使用操作機構，可以方便地取出或安裝桶體，操作簡單。

　　權利要求書

　　1.污水桶，安裝在主機上并外接有污水管和負壓管，所述污水桶包括用于盛裝污水并具有第一開口端的桶體，以及用于蓋封所述桶體的第一開口端并與所述桶體可拆卸連接的桶蓋，所述污水管與所述負壓管分別與所述桶體連通，其特征在于：所述污水桶還包括固設于所述主機上且具有第二開口端的桶座，所述桶體通過所述第二開口端可拆卸安裝于所述桶座內，所述負壓管、所述污水管分別固設于所述桶座的側端上，與所述污水管、所述負壓管相對應的所述桶體側端設有污水管接頭和負壓管接頭，所述污水管與所述桶體連通且密封連接，所述負壓管與所述桶體連通且密封連接，所述污水桶還包括可使所述桶體移動以實現所述污水管與所述污水管接頭、所述負壓管與所述負壓管接頭同時連通或分離的操作機構。

　　2.如權利要求1所述的污水桶，其特征在于：所述操作機構包括可相對所述桶座前后轉動且轉動時可使所述桶體移動的操作手柄，所述操作手柄包括依次連接的操作端、與所述桶座轉動連接的連接端、由所述連接端向下延伸形成抵頂于所述桶體側端的抵頂端，所述抵頂端的端部設有滑塊，所述桶體側端設有連接座，所述連接座設有開口朝向所述桶體底端的滑槽，所述滑塊滑設于所述滑槽內。

　　3.如權利要求2所述的污水桶，其特征在于：所述操作機構還包括固設于所述桶座內的限位件，所述限位件包括一底端和與所述底端連接的兩側端，兩所述側端上設有用于限制所述操作端轉動位置的第一限位槽和第二限位槽，所述操作端設有凸塊，所述凸塊卡設于所述第一限位槽或第二限位槽內，所述底端與所述桶座固定連接。

　　4.如權利要求1至3中任一項所述的污水桶，其特征在于：所述桶座上設有用于安裝所述污水管的第一管接口和用于安裝所述負壓管的第二管接口，所述污水管插設于所述第一管接口內，所述污水管的端部套設有第一密封件，所述 負壓管插設于所述第二管接口內，所述負壓管的端部套設有第二密封件。

　　5.如權利要求4所述的污水桶，其特征在于：所述桶體側端設有用于安裝所述負壓管接頭的第一安裝口，所述負壓管接頭插設于所述第一安裝口內，所述負壓管接頭設有第一凸緣，所述負壓管接頭螺紋連接有第一螺母，所述第一凸緣抵頂于所述桶體的內壁。

　　6.如權利要求5所述的污水桶，其特征在于：所述桶體側端還設有用于安裝所述污水管接頭的第二安裝口，所述污水管接頭插設于所述第二安裝口內，所述污水管接頭設有第二凸緣，所述污水管接頭螺紋連接有第二螺母，所述第二凸緣抵頂于所述桶體的內壁。

　　7.如權利要求6所述的污水桶，其特征在于：所述桶座內還設有將所述污水管固定于所述桶座上的第三螺母和將所述負壓管固定于所述桶座上的第四螺母，所述第三螺母與所述污水管螺紋連接，所述第四螺母與所述負壓管螺紋連接。

　　8.如權利要求1所述的污水桶，其特征在于：所述桶蓋的外周鉸接有卡扣，所述桶體設有與所述卡扣相適的卡塊，所述卡扣與所述卡塊卡合連接。

　　9.如權利要求1所述的污水桶，其特征在于：所述桶座內還設有滾輪和用于安裝所述滾輪的滾輪座，所述滾輪座固設于所述桶座的內壁，所述滾輪滾動接觸于所述桶體的底端。

　　10.智能護理儀，包括主機，其特征在于：包括如權利要求1至9中任一項所述的污水桶，所述污水桶固設于所述主機上。

　　說明書

　　污水桶及其智能護理儀

　　技術領域

　　本實用新型屬于醫療護理器械技術領域，尤其涉及污水桶及其采用該污水桶的智能護理儀。

　　背景技術

　　臥床病人排便不能自理，需要護理人員對其產生的大小便等排泄物進行處理，為了減少護理人員的工作量，目前出現了一種能夠處理大小便排泄物的護理器，護理器包括主機、用于接收病人排泄物的接收器，主機設有污水桶和負壓管，接收器設有污水管，污水管、負壓管分別與污水桶連通，主機通過負壓管將污水桶內形成負壓，在負壓的作用下，接收器內的排泄物通過污水管進入污水桶內，因此，護理人員需要定期清理污水桶內的排泄物。

　　由于污水桶需要經常清理，護理人員將污水桶從主機上取下，清洗完成后，在安裝在主機上，再將污水管、負壓管依次安裝在污水桶上，然而，現有的污水桶與污水管、負壓管采用螺紋連接，操作很不方便，增加護理人員的負擔。

　　實用新型內容

　　本實用新型提供污水桶，旨在解決現有技術中污水管、負壓管采用螺紋連接安裝在污水桶上，操作復雜，使用不便的問題。

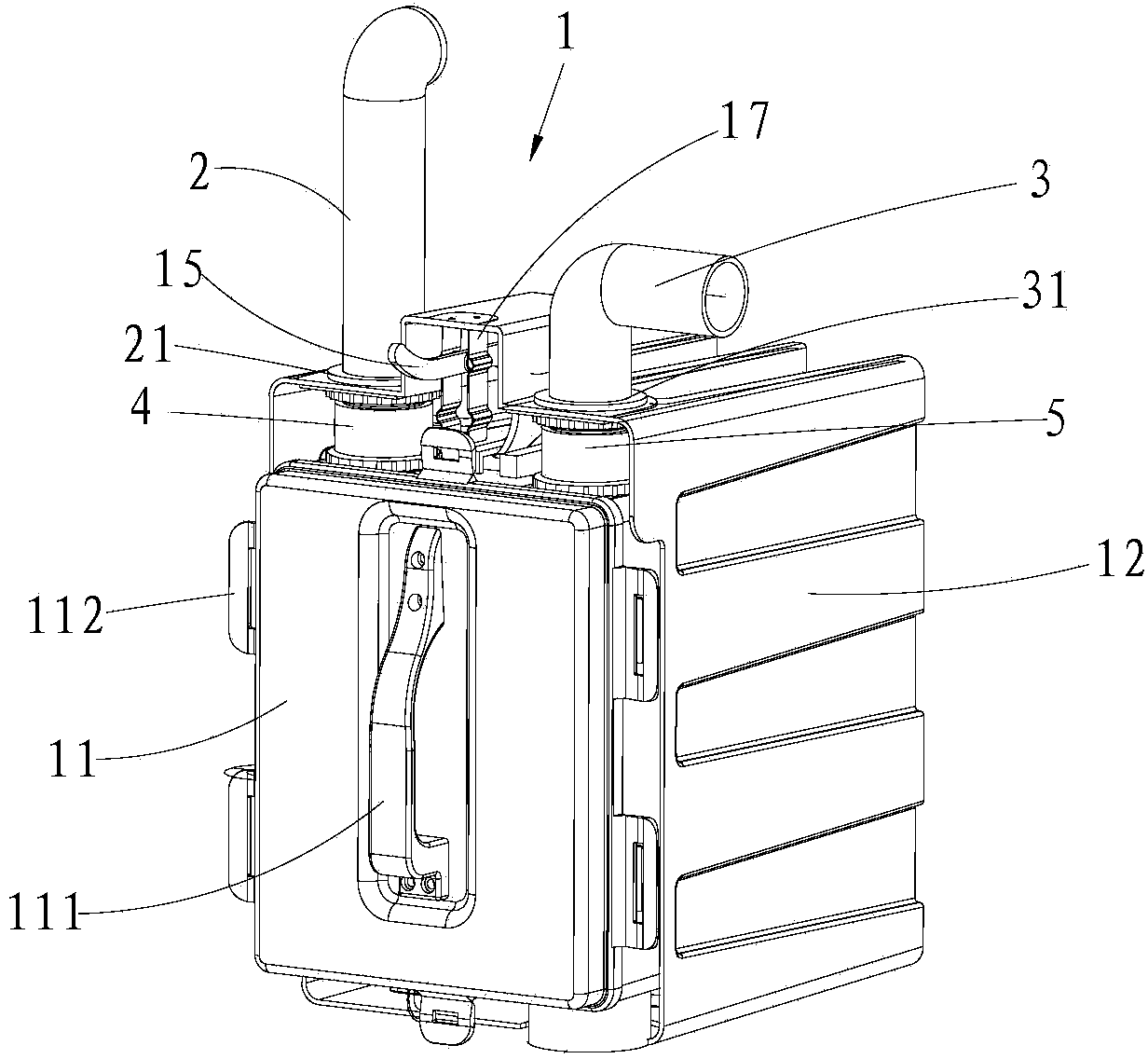

　　為解決上述技術問題，本實用新型提供污水桶的技術方案是，安裝在主機上并外接有污水管和負壓管，所述污水桶包括用于盛裝污水并具有第一開口端的桶體，以及用于蓋封所述桶體的第一開口端并與所述桶體可拆卸連接的桶蓋，所述污水管與所述負壓管分別與所述桶體連通，所述污水桶還包括固設于所述主機上且具有第二開口端的桶座，所述桶體通過所述第二開口端可拆卸安裝于 所述桶座內，所述負壓管、所述污水管分別固設于所述桶座的側端上，與所述污水管、所述負壓管相對應的所述桶體側端設有污水管接頭和負壓管接頭，所述污水管與所述桶體連通且密封連接，所述負壓管與所述桶體連通且密封連接，所述污水桶還包括可使所述桶體移動以實現所述污水管與所述污水管接頭、所述負壓管與所述負壓管接頭同時連通或分離的操作機構。

　　具體地，所述操作機構包括可相對所述桶座前后轉動且轉動時可使所述桶體移動的操作手柄，所述操作手柄包括依次連接的操作端、與所述桶座轉動連接的連接端、由所述連接端向下延伸形成抵頂于所述桶體側端的抵頂端，所述抵頂端的端部設有滑塊，所述桶體側端設有連接座，所述連接座設有開口朝向所述桶體底端的滑槽，所述滑塊滑設于所述滑槽內。

　　進一步地，所述操作機構還包括固設于所述桶座內的限位件，所述限位件包括一底端和與所述底端連接的兩側端，兩所述側端上設有用于限制所述操作端轉動位置的第一限位槽和第二限位槽，所述操作端設有凸塊，所述凸塊卡設于所述第一限位槽或第二限位槽內，所述底端與所述桶座固定連接。

　　進一步地，所述桶座上設有用于安裝所述污水管的第一管接口和用于安裝所述負壓管的第二管接口，所述污水管插設于所述第一管接口內，所述污水管的端部套設有第一密封件，所述負壓管插設于所述第二管接口內，所述負壓管的端部套設有第二密封件。

　　進一步地，所述桶體側端設有用于安裝所述負壓管接頭的第一安裝口，所述負壓管接頭插設于所述第一安裝口內，所述負壓管接頭設有第一凸緣，所述負壓管接頭螺紋連接有第一螺母，所述第一凸緣抵頂于所述桶體的內壁。

　　進一步地，所述桶體側端還設有用于安裝所述污水管接頭的第二安裝口，所述污水管接頭插設于所述第二安裝口內，所述污水管接頭設有第二凸緣，所述污水管接頭螺紋連接有第二螺母，所述第二凸緣抵頂于所述桶體的內壁。

　　進一步地，所述桶座內還設有將所述污水管固定于所述桶座上的第三螺母和將所述負壓管固定于所述桶座上的第四螺母，所述第三螺母與所述污水管螺 紋連接，所述第四螺母與所述負壓管螺紋連接。

　　優選地，所述桶蓋的外周鉸接有卡扣，所述桶體設有與所述卡扣相適的卡塊，所述卡扣與所述卡塊卡合連接。

　　進一步地，所述桶座內還設有滾輪和用于安裝所述滾輪的滾輪座，所述滾輪座固設于所述桶座的內壁，所述滾輪滾動接觸于所述桶體的底端。

　　本實用新型提供的污水桶的有益效果在于：桶體上設有與負壓管相對應的負壓管接頭和與污水管相對應的污水管接頭，護理人員使用操作手柄可使桶體發生相應的移動，當桶體發生移動時可使負壓管與負壓管接頭、污水管與污水管接頭同時連通或分離，實現污水管、負壓管與桶體連通或分離，即當需要將桶體從桶座內取出，清理通體內的污物時，轉動操作手柄，操作手柄的抵頂端抵壓桶體，桶體發生移動，污水管與污水管接頭、負壓管與負壓管接頭同時分離，此時，可以將桶體由桶座的第二開口端取出，當桶體安裝于桶座內，需要與污水管、負壓管連通時，轉動操作手柄，滑塊與連接座滑動連接，帶動桶體發生相應的移動，實現污水管與污水管接頭、負壓管與負壓管接頭同時連通，操作簡單，使用方便，減輕護理人員的工作負擔。

　　一種智能護理儀，包括主機，還包括上述的污水桶，所述污水桶固設于所述主機上。

　　本實用新型還提供一種智能護理儀，采用上述的污水桶，用于收集接收器排出的污物，護理人員只需使用操作手柄即可實現污水管與負壓管安裝在桶體上，操作簡單，便于護理人員使用，減輕護理人員的工作負擔。
