申請日2010.06.02
公開(公告)日2011.01.05
IPC分類號E02D31/00; E03F3/02
摘要
本實用新型涉及一種生活垃圾填埋場穿垃圾壩滲濾液導排管與防滲膜的連接裝置。包括垃圾壩、防滲HDPE膜與HDPE滲濾液導排管;它還包括包管HDPE膜、連接HDPE膜;位于垃圾壩體外面的滲濾液導排管上包覆有包管膜，包管膜寬度與滲濾液導排管的外徑一致，包管膜縱向?qū)涌p處密閉固定連接，包管膜密閉固定于滲濾液導排管;連接膜鋪設在防滲膜的外表面、滲濾液導排管的外圍;連接膜的外周邊密閉固定于防滲膜;連接膜與包管膜的接合處密閉固定連接;包裹有包管膜的滲濾液導排管的另一端裝有夾板，夾板使包管膜與滲濾液導排管緊密貼合。本實用新型結構型式簡單、施工方便、質量可靠，確保垃圾填埋場滲濾液不會外泄。

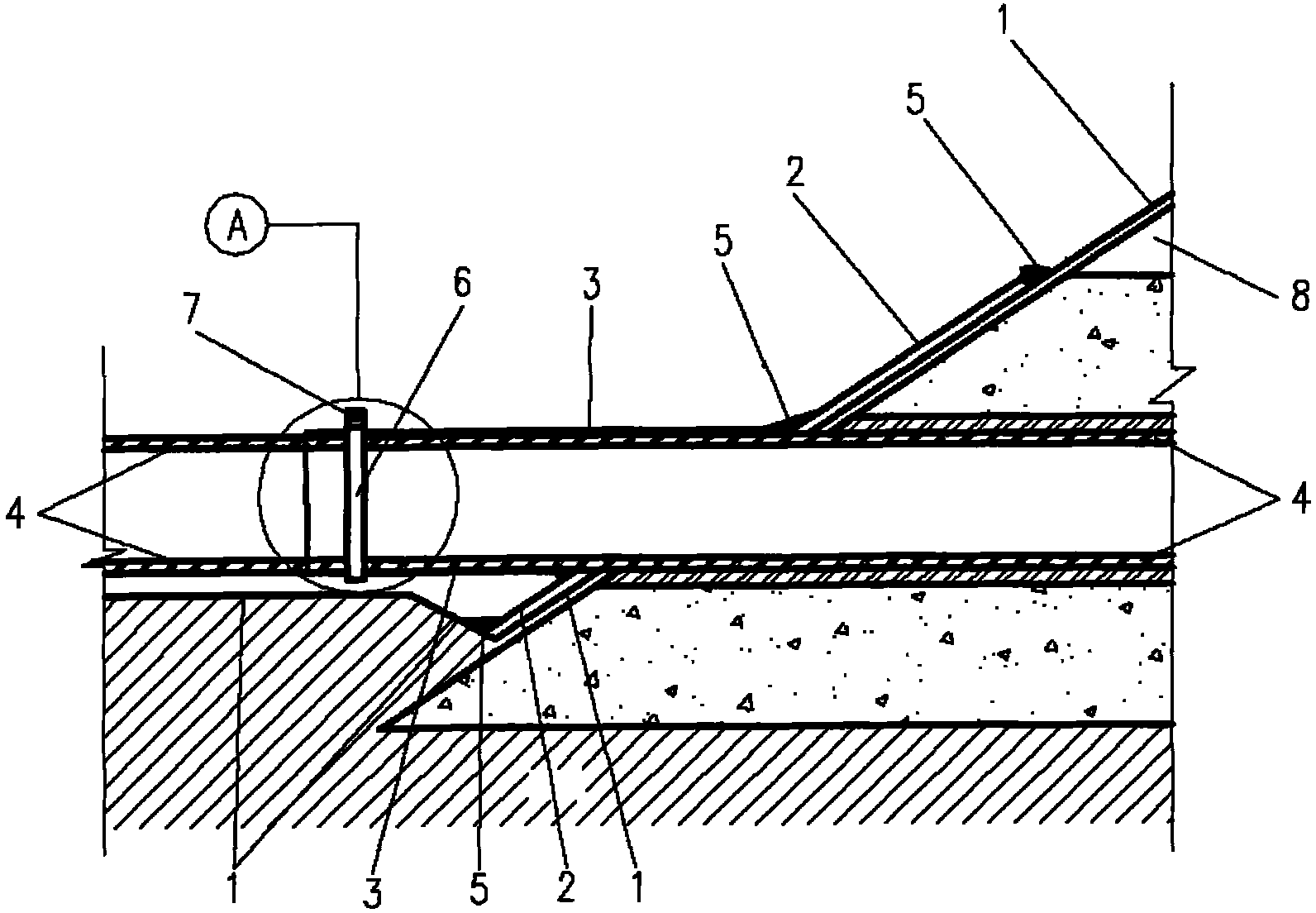

摘要附圖
權利要求書
1.一種穿垃圾壩滲濾液導排管與防滲膜的連接裝置，包括垃圾壩、防滲HDPE膜與HDPE滲濾液導排管，其特征在于：它還包括包管HDPE膜(3)、連接HDPE膜(2);位于所述垃圾壩(8)壩體外面的所述HDPE滲濾液導排管(4)上包覆有包管HDPE膜(3)，所述包管HDPE膜(3)寬度與所述HDPE滲濾液導排管(4)的外徑一致，所述包管HDPE膜(3)縱向?qū)涌p處密閉固定連接，所述包管HDPE膜(3)密閉固定于所述HDPE滲濾液導排管(4)上;所述連接HDPE膜(2)鋪設在所述防滲HDPE膜(1)的外表面、所述HDPE滲濾液導排管(4)的外圍;所述連接HDPE膜(2)的外周邊密閉固定于所述防滲HDPE膜(1);所述連接HDPE膜(2)與所述包管HDPE膜(3)的接合處密閉固定連接。
2.如權利要求1所述的一種穿垃圾壩滲濾液導排管與防滲膜的連接裝置，其特征在于：包裹有所述包管HDPE膜(3)的所述HDPE滲濾液導排管(4)的另一端裝有夾板(6)。
3.如權利要求1所述的一種穿垃圾壩滲濾液導排管與防滲膜的連接裝置，其特征在于：所述包管HDPE膜(3)縱向?qū)涌p處經熱熔焊接密閉固定連接形成熱熔焊接口(5)，所述包管HDPE膜(3)的縱向?qū)涌p處與所述包管HDPE膜(3)徑向端面處經熱熔焊接密閉固定連接在所述HDPE滲濾液導排管(4)上，在所述包管HDPE膜(3)遠離所述垃圾壩(8)的一端的徑向端面形成熱熔焊接口(5);所述連接HDPE膜(2)的外周邊經熱熔焊接密閉固定于所述防滲HDPE膜(1);所述連接HDPE膜(2)與所述包管HDPE膜(3)的接合處經熱熔焊接密閉固定連接形成熱熔焊接口(5);將所述包管HDPE膜(3)、所述防滲HDPE膜(1)與所述連接HDPE膜(2)經熱熔焊接固為一體。
4.如權利要求1所述的一種穿垃圾壩滲濾液導排管與防滲膜的連接裝置，其特征在于：所述連接HDPE膜(2)設有通孔，所述通孔孔徑等于包裹有所述包管HDPE膜(3)的所述HDPE滲濾液導排管(4)外徑。
5.如權利要求1所述的一種穿垃圾壩滲濾液導排管與防滲膜的連接裝置，其特征在于：所述連接HDPE膜(2)是正方形，所述連接HDPE膜(2)的邊長大于所述HDPE滲濾液導排管(4)的外徑1000mm。
6.如權利要求1至5任意一項所述的一種穿垃圾壩滲濾液導排管與防滲膜 的連接裝置，其特征在于：所述連接HDPE膜(2)是圓形或其它幾何形狀。
7.如權利要求6所述的一種穿垃圾壩滲濾液導排管與防滲膜的連接裝置，其特征在于：所述夾板(6)是開口式夾板(6)，所述開口式夾板(6)內徑與包裹有所述包管HDPE膜(3)的所述HDPE滲濾液導排管(4)的外徑一致，所述開口式夾板(6)開口端裝有用于將所述開口式夾板(6)上緊的螺栓(7)，所述包管HDPE膜(3)與所述HDPE滲濾液導排管(4)緊密貼合。
8.如權利要求6所述的一種穿垃圾壩滲濾液導排管與防滲膜的連接裝置，其特征在于：所述包管HDPE膜(3)長度為2000mm。
說明書
穿垃圾壩滲濾液導排管與防滲膜的連接裝置
技術領域 本實用新型涉及一種生活垃圾填埋場穿垃圾壩滲濾液導排管與防滲膜的連接裝置。
背景技術 滲濾液導排管穿垃圾壩與防滲膜連接是生活垃圾填埋場滲濾液導排管出垃圾填埋場穿過垃圾壩時與防滲膜連接必須解決的技術問題，隨著生活垃圾處理工程項目的增加，在溝谷型垃圾填埋場溝口、平原型垃圾填埋場四周都需要修筑垃圾壩，形成填埋場四周封閉的環境，垃圾壩的作用主要是圍擋生活垃圾堆體并保證有效收集滲濾液，防止?jié)B濾液對地下水源及周圍土壤造成污染。滲濾液導排管是將垃圾填埋場垃圾堆體產生的滲濾液有效導排至填埋場外污水調節池的工程設施，因此，穿壩滲濾液導排管的一端連接填埋場區滲濾液收集管，另一端直通污水調節池。可見滲濾液導排管穿垃圾壩是上述生活垃圾填埋場項目必然面臨的技術問題，而滲濾液導排管穿垃圾壩的部位與垃圾壩內壩坡防滲層結構中防滲膜連接的好壞直接影響到生活垃圾填埋場防滲工程措施的成功與失敗。一旦采用的連接方式有誤或失敗，將直接導致填埋場滲濾液沿連接縫隙外泄，進入填埋場下部地層或沿管道與土壤接觸處流出地面，這將會引起地下水或地表水及周邊土壤的直接污染，對當?shù)厣鷳B(tài)環境造成破壞，并對當?shù)鼐用裆硇慕】诞a(chǎn)生危害。因此我們根據滲濾液導排管為HDPE管及防滲膜為HDPE膜的特點，設計了一種滲濾液穿壩管與防滲膜連接的技術方法，可以很好的解決穿壩管與防滲膜連接的問題。
實用新型內容 本實用新型要解決的技術問題在于提供一種結構型式簡單、施工方便、質量可靠、滲濾液安全導出的穿垃圾壩滲濾液導排管與防滲膜的連接裝置。
本實用新型解決上述技術問題所采取的技術方案如下：
一種穿垃圾壩滲濾液導排管與防滲膜的連接裝置，包括垃圾壩，位于垃圾填埋場內的垃圾壩防滲HDPE膜與HDPE滲濾液導排管，其特征在于：它還包括包管HDPE膜、連接HDPE膜;位于垃圾壩壩體外面的HDPE滲濾液導排管上包覆有包管HDPE膜，包管HDPE膜寬度與HDPE滲濾液導排管的外徑一致，包管HDPE膜縱向?qū)涌p處密閉固定連接，包管HDPE膜密閉固定于HDPE滲濾液導排管;連接HDPE膜鋪設在防滲HDPE膜的外表面、HDPE滲濾液導排管的外圍;連接HDPE膜的外周邊密閉固定于防滲HDPE膜;連接HDPE膜與包管HDPE膜的接合處密閉固定連接。
包裹有包管HDPE膜的HDPE滲濾液導排管的另一端裝有夾板，夾板使包管HDPE膜與HDPE滲濾液導排管緊密貼合。
本實用新型采用熱熔焊方式使防滲HDPE膜與連接HDPE膜密閉固定連接，采用熱熔焊方式使包管HDPE膜與滲濾液導排管密閉固定連接，采用熱熔焊方式使包管HDPE膜與防滲HDPE膜通過連接HDPE膜密閉固定連接;即所有連接縫隙處的防滲HDPE膜、包管HDPE膜、連接HDPE膜、HDPE滲濾液導排管相互間熱熔焊連接;熱熔焊保證密封性、牢固性，各連接體連接部位密閉結合，填埋場滲濾液不會從連接縫隙處外泄，使?jié)B濾液安全有效從垃圾填埋場經HDPE滲濾液導排管導出，具有結構型式簡單、施工方便、質量可靠、滲濾液導出安全的優勢。
本實用新型也能用于其它防滲場地材質為HDPE的液體導排管與材質為HDPE防滲材料的連接。
