申請日2010.06.02

　　公開(公告)日2011.01.12

　　IPC分類號E03F7/10

　　摘要

　　本實用新型公開了一種污水井挖泥設備，包括豎直管，豎直管內插裝有轉軸，豎直管內壁上固設有套裝轉軸的支架，轉軸下端安裝有螺旋槳，豎直管上部連接有彎管，彎管上安裝有電動機，電動機輸出軸與轉軸上端連接在一起。豎直管下端連接有輔助豎直管，輔助豎直管內壁上固設有套裝轉軸的輔助支架，轉軸上安裝有與輔助豎直管位置對應的輔助螺旋槳。采用這種結構的污水井挖泥設備，挖泥效率高，且安全性高，適合在各種污水井的挖泥場合使用，尤其適合在深度較深的污水井中挖泥使用，有助于提高挖泥效率和工人安全性。

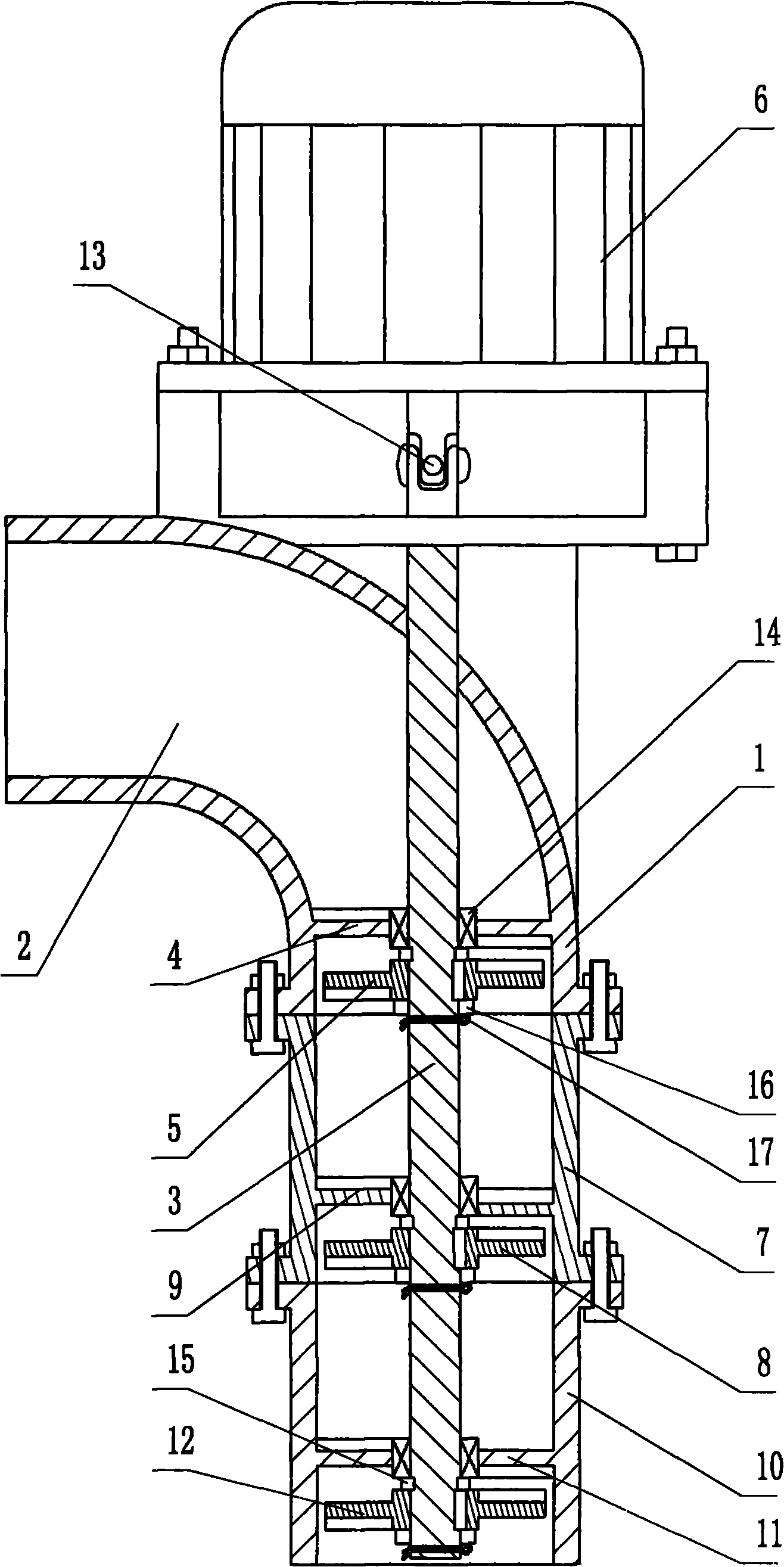

　　摘要附圖



　　權利要求書

　　1.一種污水井挖泥設備，其特征是：包括豎直管(1)，豎直管(1)內插裝有轉軸(3)，豎直管(1)內壁上固設有套裝轉軸(3)的支架(4)，轉軸(3)下端安裝有螺旋槳(5)，豎直管(1)上部連接有彎管(2)，彎管(2)上安裝有電動機(6)，電動機(6)輸出軸與轉軸(3)上端連接在一起。

　　2.如權利要求1所述的污水井挖泥設備，其特征是：所述螺旋槳(5)的數量為一個或多個。

　　3.如權利要求2所述的污水井挖泥設備，其特征是：所述支架(4)的數量為一個或多個。

　　4.如權利要求1、2或3所述的污水井挖泥設備，其特征是：豎直管(1)下端連接有輔助豎直管(7)，輔助豎直管(7)內壁上固設有套裝轉軸(3)的輔助支架(9)，轉軸(3)上安裝有與輔助豎直管(7)位置對應的輔助螺旋槳(8)。

　　5.如權利要求4所述的污水井挖泥設備，其特征是：輔助豎直管(7)下端連接有延長豎直管(10)，延長豎直管(10)內壁上固設有套裝轉軸(3)的延長支架(11)，轉軸(3)上安裝有與延長豎直管(10)位置對應的延長螺旋槳(12)。

　　說明書

　　一種污水井挖泥設備

　　技術領域

　　本實用新型涉及一種污水井挖泥設備。

　　背景技術

　　污水井是城市給排水系統中用來沉淀污泥、保持排水通暢的必用設備。目前，常見的污水井一般包括設置在地面下的井體，井體中上部對應兩側設有污水進口和污水出口，當污水從污水進口流進井體內時，污水中比重較大的泥沙將沉淀在井體內，比重較小的雜質將隨污水從污水出口流出，這樣，就起到了沉淀污泥、保持排水通暢的作用。當污水井中的污泥沉淀滿了以后，將不再具有沉淀污泥和保持排水通暢的作用，反而會有阻塞污水通道的危害，因此污水井中的污泥必須及時清理。目前，我國在清理污水井時一般都是通過工人下井挖泥的方式進行，考慮到夏季污水井內易產生有毒氣體，此時挖井易對工人造成危害，因此人工挖泥易受季節限制，一般都在春秋或冬季進行，且挖泥效率低下。

　　實用新型內容

　　本實用新型要解決的技術問題是針對上述不足提供一種結構合理，挖泥效率高，且安全性高的一種污水井挖泥設備。

　　為解決上述技術問題，本污水井挖泥設備的結構特點是：包括豎直管，豎直管內插裝有轉軸，豎直管內壁上固設有套裝轉軸的支架，轉軸下端安裝有螺旋槳，豎直管上部連接有彎管，彎管上安裝有電動機，電動機輸出軸與轉軸上端連接在一起。

　　本結構的污水井挖泥設備是通過電動螺旋抬升結構來實現挖泥效率高，且安全性高的。

　　電動螺旋抬升結構主要包括豎直管和設置在豎直管內的轉軸，豎直管內壁上固設有套裝轉軸的支架，支架的主要作用是對轉軸進行限位，防止轉軸在轉動時左右晃動，有助于轉軸穩定運轉。轉軸上部與電動機輸出軸連接在一起，電動機的主要作用是為轉軸提供轉動動力，使轉軸快速旋轉。轉軸下部安裝有螺旋槳，螺旋槳的主要作用是在轉軸的驅動下將泥漿旋轉進豎直管內并快速向上移動。為了方便排出污泥，豎直管上端連接有彎管，這樣可以對污泥排出的方向進行控制，非常方便。需要清理污水井內的污泥時，將本污水井污泥設備下放到污水井內，并將豎直管下端伸入污泥中，接通電動機電源，電動機便通過轉軸驅動螺旋槳轉動，高速旋轉的螺旋槳將污泥旋轉起來加速后拋到豎直管上方，并經過彎管排出污水井外。隨著污泥的不斷排出，污泥不斷減少，只需實時降低本污水井挖泥設備的高度即可將污水井內的污泥全部排出，無需工人下到污水井內，提高了挖泥效率和工人安全性。

　　作為改進，所述螺旋槳的數量為一個或多個。

　　將螺旋槳的數量設置成多個，低層的螺旋槳將污泥上拋到中層螺旋槳，中層螺旋槳再將污泥上拋到上層螺旋槳，有助于提高本污水井挖泥設備的拋泥高度，也就是提高了本污水井挖泥設備的挖泥深度。

　　作為進一步改進，所述支架的數量為一個或多個。

　　在豎直管內設置多個支架，可以將轉軸限位更準確，有助于提高本污水井挖泥設備的運行穩定性。

　　作為再進一步改進，豎直管下端連接有輔助豎直管，輔助豎直管內壁上固設有套裝轉軸的輔助支架，轉軸上安裝有與輔助豎直管位置對應的輔助螺旋槳。

　　在豎直管下端設置輔助豎直管，可以延長豎直管的延伸長度，并為支撐轉軸的輔助支架提供支撐基礎，輔助螺旋槳可以比螺旋槳挖掘更深處的污泥，增強了挖泥能力。

　　作為更進一步改進，輔助豎直管下端連接有延長豎直管，延長豎直管內壁上固設有套裝轉軸的延長支架，轉軸上安裝有與延長豎直管位置對應的延長螺旋槳。

　　為了進一步延長本無水井挖泥設備的挖泥深度，在輔助豎直管下端連接有延長豎直管，延長豎直管內的轉軸上安裝有延長螺旋槳，可以對最深處的污泥進行挖掘。

　　綜上所述，采用這種結構的污水井挖泥設備，挖泥效率高，且安全性高，適合在各種污水井的挖泥場合使用，尤其適合在深度較深的污水井中挖泥使用，有助于提高挖泥效率和工人安全性。
