申請日2014.01.09
公開(公告)日2014.04.16
IPC分類號G01N33/18
摘要
本發明公開一種基于極限學習機(ELM,Extreme Learning Machine)的工業污水化學需氧量(COD,Chemical Oxygen Demand)在線軟測量方法，其特征主要包括以下步驟：一、確定影響工業污水COD的六個變量(懸浮固體濃度、進水COD、PH值、氨氮、溶解氧以及總磷);二、將影響工業污水COD的六個輔助變量作為ELM的輸入變量，COD作為ELM的預測輸出變量;三、確定ELM的隱層節點數和激勵函數并選取訓練集和測試集;四、根據所確定的訓練集建立ELM軟測量模型，并用測試集檢驗?zāi)Ｐ偷挠行?五、ELM模型的輸出為工業污水COD。本發明通過軟測量達到工業污水在線軟測量的目的，具有運行速度快，預測精度高的效果，同時取代傳統在線分析儀表，降低企業的投入及維修成本。
權利要求書
1.基于極限學習機的工業污水COD(COD,Chemical Oxygen Demand)在線軟測量方法，其特征在于按如下步驟進行：
步驟一：確定影響工業污水COD的六個變量(懸浮固體濃度、進水COD、PH值、氨氮、溶解氧以及總磷)，通過相應的傳感器將六個變量的實時數據采集到上位機;
步驟二：采樣數據的預處理，包括去除粗大誤差數據，消除噪聲，進行標準化處理，消除不同測量變量量綱的影響;
步驟三：軟測量模型極限學習機的隱層節點數、輸出層激活函數、激活函數等參數的確定;
步驟四：對于N個不同的樣本(xi,ti)，xi=[xi1,xi2,...,xin]T∈Rn，ti=[ti1,ti2,...,tim]T∈Rm，極限學習機(ELM,Extreme Learning Machine)數學可以表示為:Hβ=T，其中N為樣本個數，n為輸出矩陣維數，m為輸出矩陣維數，xi為輸入變量，ti為輸出層輸出變量，H為隱層輸出矩陣，β為隱層神經元和輸出神經元的連接權重矩陣，T輸出層輸出矩陣,通過求取Hβ=T的最小范數最小二乘解可以得到全局唯一最小值;
步驟五：利用訓練好的模型來測量工業污水COD，通過平均絕對百分誤差(MAPE,Mean Absolute Percentage Error)、平均訓練時間、擬合優度(U,Goodness Of Fit)這三項性能指標可以得出極限學習機的時效性、準確性。
2.根據權利要求1所述的基于極限學習機的工業污水COD在線軟測量方法，其特征在于步驟一中對影響工業COD六個變量的選取，從所有可能影響工業污水COD的變量中，通過分析求得懸浮固體濃度、進水COD、PH值、氨氮、溶解氧以及總磷這個六個變量作為影響工業污水COD的六個變量。
3.根據權利要求1所述的基于極限學習機的工業污水COD在線軟測量方 法，其特征在于步驟三中對于N個不同樣本(xi,ti)，xi=[xi1,xi2,...,xin]T∈Rn，ti=[ti1,ti2,...,tim]T∈Rm，因此極限學習機的數學模型可以表示為：
寫成矩陣形式可以表示為：Hβ=T，其中：
其中，H為隱層輸出矩陣，H的第i列是輸入變量x1,x2,...,xN映射到第i個隱層神經元的輸出,wi為輸入層的權重,bi為隱層閾值，wi和bi不需要手動調整并且還可以隨機賦值，β為輸出層的權重，T為輸出層輸出矩陣;
建立基于極限學習機的工業污水COD在線軟測量模型，按照如下三步完成：
第一步:隨機生成輸入層權重wi和隱層閾值bi,i=1,...,N;
第二步：計算隱層輸出矩陣H;
第三步：計算輸出層權重β;
其中HT為矩陣隱層輸出矩陣H的轉置，為隱層輸出矩陣H的Moore-Penrose廣義逆矩陣，為一個小正數。
4.根據權利要求1所述的基于極限學習機的工業污水COD在線軟測量方法，其特征在于第三步極限學習機的隱層節點數、激活函數的選取，由于工業污水COD在線軟測量是解決離子濃度的問題，因此，輸出層激活函數確定為線 性函數;對于隱層節點數的選擇，初始隱層節點數為4，然后每次增加一個節點并選取兩種不同的激活函數(Sigmoid函數和Radial basis函數)進行對比學習，以訓練樣本的均方根誤差為標準，分析不同的隱層節點數及激活函數對測試精度的影響，通過交叉驗證的方式，確定極限學習機的最佳組合參數：隱層節點數為6，激活函數為Sigmoid函數。
5.根據權利要求1所述的基于極限學習機的工業污水COD在線軟測量方法，其特征在于第四步訓練數據的處理，將傳感器采集到的影響工業污水COD的六個變量分別分為訓練數據和檢測數據，先通過訓練數據對極限學習機網絡進行訓練，然后通過檢測數據了檢驗極限學習機模型的正確性。
說明書
基于極限學習機的工業污水COD在線軟測量方法
技術領域
本發明屬于軟測量技術領域，具體涉及一種基于極限學習機的工業污水COD(COD,Chemical Oxygen Demand)在線軟測量方法，用于實時在線監測工業污水COD的濃度。
背景技術
當前國家大力倡導節能減排，企業開始加強對工業污水質量的實時監控，以此根據當前的污水狀態及時有效地調整流程工業的閉環控制，保證工業污水排放的標準。
為了對工業污水處理過程中水質的主要指標COD進行實時監測控制，國內外開發出監控儀表，對其進行監測，價格昂貴，維修成本高，在線軟測量技術是隨著現代流程工業復雜化、智能化發展后的一大新型軟儀表，通過軟測量技術的思想，可根據現場即有設備監測的數據，采用數據驅動的原理，融合構建出對被測參數的預測模型，以此代替?zhèn)鹘y(tǒng)的硬件檢測的新方法，只需在現場將含有預測算法的微處理器與遠程工控機進行數據的傳輸、處理、分析及決策，就能得到對被測參數的估計，既可降低成本，又能提高現場對檢測數據的分析能力。
因此，本發明利用軟測量方法，采用不同于傳統監測儀表的方式，通過對其他易獲取的影響工業污水COD的指標的間接檢測，根據數據的驅動原理，構建預測模型，實現對預測工業污水COD的監測，為現場監控系統提供必要的數據處理和分析功能;另外，針對工業污水COD的時變、非線性特性，本發明所采用的極限學習機(ELM,Extreme Learning Machine)方法，相比于現有的前饋神經網絡，它具有高度容錯、快速處理、逼近精度高、泛化能力強的特點，更適 合非線性時變的系統，所以本發明采用極限學習機的軟測量技術，能夠?yàn)楣I(yè)污水COD的預測提供一種低成本的監測方法。
發明內容
本發明的目的在于提供基于極限學習機的工業污水COD在線軟測量方法，通過極限學習機模型能有效提高工業污水COD在線軟測量的時效性和準確性。

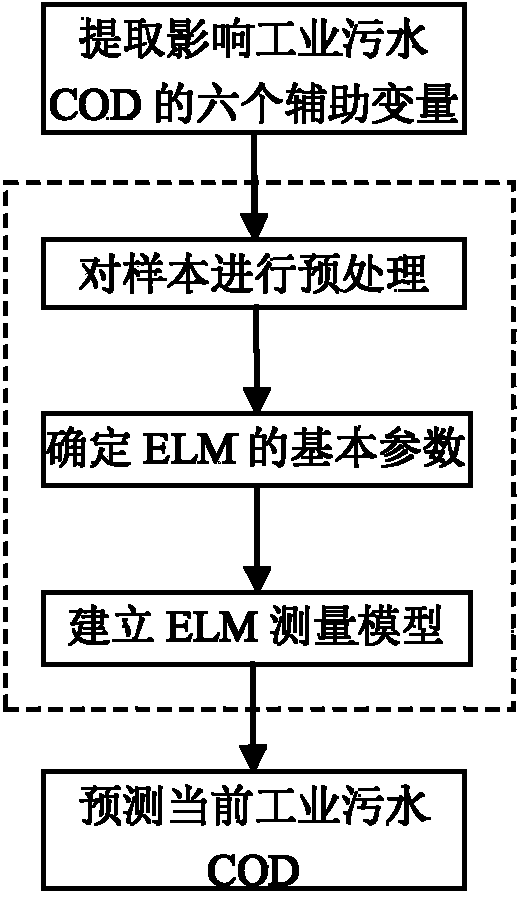

本發明的技術方案如下：基于極限學習機的工業污水COD在線軟測量方法，其關鍵在于按如下步驟進行：
1、基于極限學習機的工業污水COD在線軟測量方法，其特征在于按如下步驟進行：
步驟一：確定影響工業污水COD的六個變量(懸浮固體濃度、進水COD、PH值、氨氮、溶解氧以及總磷)，通過相應的傳感器將六個變量的實時數據采集到上位機;
步驟二：采樣數據的預處理，包括去除粗大誤差數據，消除噪聲，進行標準化處理，消除不同測量變量量綱的影響;
步驟三：軟測量模型極限學習機的隱含層節點數、輸出層激活函數、激活函數等參數的確定;
步驟四：對于N個不同的樣本(xi,ti)，xi=[xi1,xi2,...,xin]T∈Rn，ti=[ti1,ti2,...,tim]T∈Rm，極限學習機(ELM,Extreme Learning Machine)數學可以表示為:Hβ=T，其中N為樣本個數，n為輸出矩陣維數，m為輸出矩陣維數，xi為輸入變量，ti為輸出層輸出變量，H為隱含層輸出矩陣，β為隱含層神經元和輸出神經元的連接權重矩陣，T輸出層輸出矩陣。通過求取Hβ=T的最小范數最小二乘解可以得到全局唯一最小值;
步驟五：利用訓練好的模型來測量工業污水COD，通過平均絕對百分誤差(MAPE,Mean Absolute Percentage Error)、平均訓練時間、擬合優度(U,Goodness of Fit)這三項性能指標可以得出極限學習機的時效性、準確性。
2、根據權利要求1所述的基于極限學習機的工業污水COD在線軟測量方法，其特征在于步驟一中對影響工業COD六個變量的選取，從所有可能影響工業污水COD的變量中，通過分析求得懸浮固體濃度、進水COD、PH值、氨氮、溶解氧以及總磷這個六個變量作為影響工業污水COD的六個變量。
3、根據權利要求1所述的基于極限學習機的工業污水COD在線軟測量方法，其特征在于步驟三中對于N個不同樣本(xi,ti)，xi=[xi1,xi2,...,xin]T∈Rn，ti=[ti1,ti2,...,tim]T∈Rm，因此極限學習機的數學模型可以表示為：
寫成矩陣形式可以表示為：Hβ=T，其中：
其中，H為隱含層輸出矩陣，H的第i列是輸入變量x1,x2,...,xN映射到第i個隱含層神經元的輸出,wi為輸入層的權重,bi為隱含層閾值，wi和bi不需要手動調整并且還可以隨機賦值，β為輸出層的權重，T為輸出層輸出矩陣;
建立基于極限學習機的工業污水COD在線軟測量模型，按照如下三步完成：
第一步:隨機生成輸入層權重wi和隱含層閾值bi,i=1,...,N;
第二步：計算隱含層輸出矩陣H;
第三步：計算輸出層權重β;
其中HT為矩陣隱含層輸出矩陣H的轉置，為隱含層輸出矩陣H的Moore-Penrose廣義逆矩陣，為一個小正數。
4、根據權利要求1所述的基于極限學習機的工業污水COD在線軟測量方法，其特征在于第三步極限學習機的隱含層節點數、激活函數的選取，由于工業污水COD在線軟測量是解決離子濃度的問題，因此，輸出層激活函數確定為線性函數;對于隱含層節點數的選擇，初始隱含層節點數為4，然后每次增加一個節點并選取兩種不同的激活函數(Sigmoid函數和Radial basis函數)進行對比學習，以訓練樣本的均方根誤差為標準，分析不同的隱含層節點數及激活函數對測試精度的影響，通過交叉驗證的方式，確定極限學習機的最佳組合參數為：隱含層節點數為6，激活函數為Sigmoid函數。
5、根據權利要求1所述的基于極限學習機的工業污水COD在線軟測量方法，其特征在于第四步訓練數據的處理，將傳感器采集到的影響工業污水COD的六個變量分別分為訓練數據和檢測數據，先通過訓練數據對極限學習機網絡進行訓練，然后通過檢測數據了檢驗極限學習機模型的正確性。
步驟六：通過以下三項性能指標可以得出極限學習機的很高的時效性和準確性，通過試驗測得基于極限學習機理論的工業污水COD在線軟測量方法耗時為0.00321秒，擬合優度U為0.9311，平均覺得百分誤差MAPE為0.0689。
本發明的顯著效果：通過對影響工業污水COD的六個變量的數據采集，利用極限學習機實現對工業污水COD濃度的在線軟測量，所得預測結果的精度較高、計算時間短，解決了現場的在線分析儀表價格昂貴、維修成本高的問題，同時這種技術可推廣到現場其他難以直接測量的變量，為其他現場數據的分析及監控提供一種有效的方法。
