申請日2010.06.02

　　公開(公告)日2011.02.09

　　IPC分類號C02F1/44

　　摘要

　　一種污水雙膜錯流精細過濾裝置，包括循環罐、提升泵組、雙膜組、反沖裝置、供氣裝置、化學清洗單元、傳感、采集及控制系統，其特點在于所述循環罐順次與提升泵組、化學清洗泵單元、雙膜組、反沖裝置、供氣裝置通過連接管道相連接，上述各單元及組件與傳感、采集及控制系統相連接并受其控制。本實用新型具有處理水一鍵切換完成最佳濾膜類型選擇，操作簡單、采用模塊化結構，自動和手動控制、參數可調節、動力充足、對雙膜組可實現單一氣、正向氣水混合、反向氣水混合、單一水反沖洗，速度快效率高，可實現長期運行、化學清洗單元可進行堿性、中性及酸性多樣化清洗等特點，廣泛在油田注采工藝中應用。

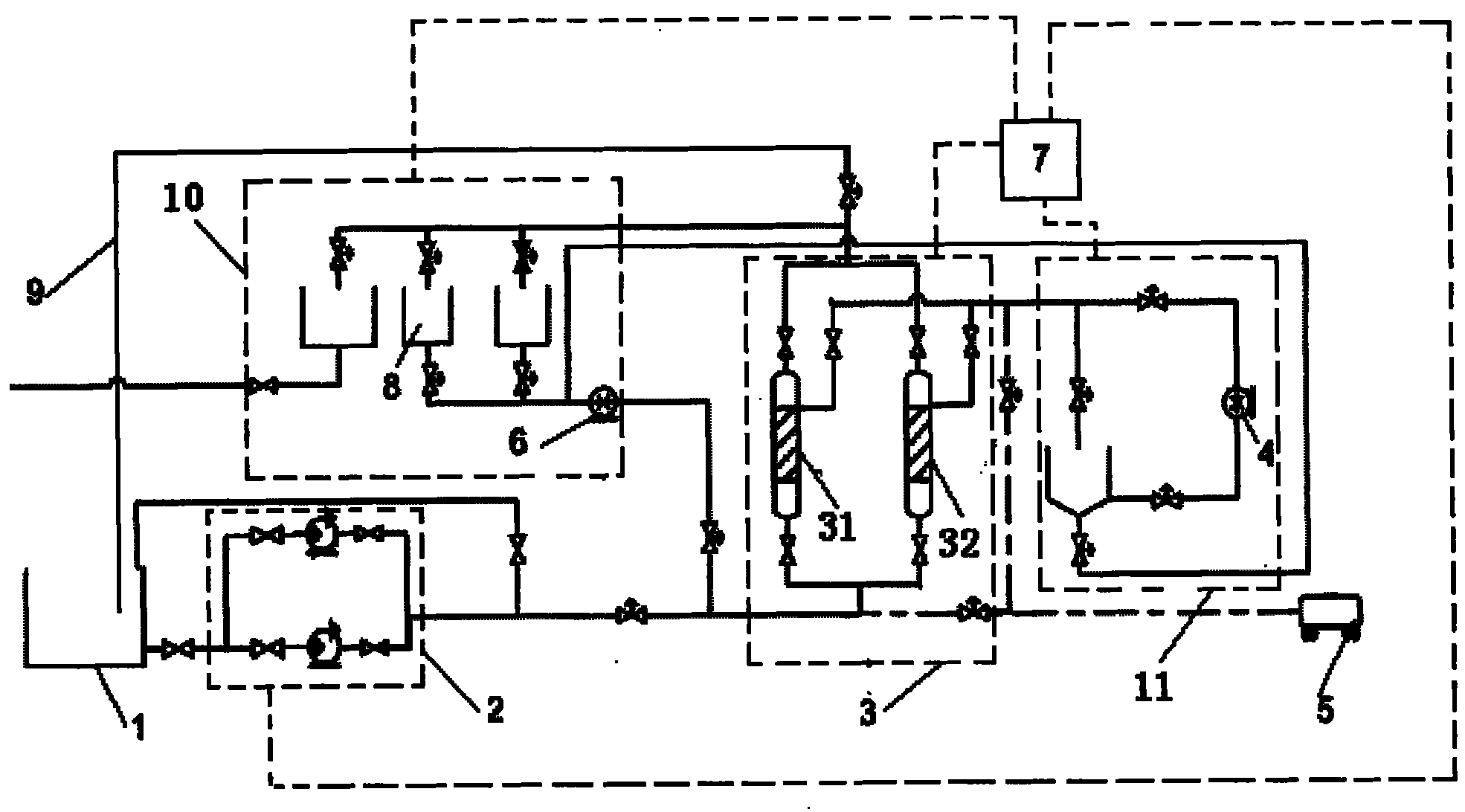

　　摘要附圖



　　權利要求書

　　1.一種污水雙膜錯流精細過濾裝置，包括循環罐、提升泵組、雙膜組、反沖裝置、供氣裝置、化學清洗單元、傳感、采集及控制系統，其特點在于所述循環罐順次與提升泵組、化學清洗泵單元、雙膜組、反沖裝置、供氣裝置通過連接管道相連接，上述各單元和組件與傳感、采集及控制系統相連接并受其控制。

　　2.權利要求1所述的污水雙膜錯流精細過濾裝置，其特征在于所述化學清洗單元包括由連接管道連接在一起的清洗泵和清洗藥劑罐。

　　3.根據權利要求1或2所述的污水雙膜錯流精細過濾裝置，其特征在于所述化學清洗單元下部與清洗泵相連接，頂部與雙膜組和循環罐相連接。

　　4.根據權利要求1所述的污水雙膜錯流精細過濾裝置，其特征在于所述雙膜組包括無機膜和有機膜，兩種膜為相互錯流式結構。

　　5.根據權利要求1所述的污水雙膜錯流精細過濾裝置，其特征在于所述提升泵組為雙泵并聯式安裝結構。

　　說明書

　　污水雙膜錯流精細過濾裝置

　　一、技術領域

　　本實用新型涉及油田污水回注或其它工業污水處理設備，特別所述一種污水雙膜錯流精細過濾裝置。

　　二、背景技術

　　傳統的油田注水開發方式，一般采用經過濾的標準清水，隨著開發技術的發展及節約水資源，油田往往采取污水回注的方法，但由于一些油田滲透率低、孔喉半徑小，對注水水質要求高，尤其是對懸浮物含量和粒徑中值有著嚴格要求，需經嚴格的水處理才能進行污水回注。目前油田在精細過濾中一般采用終端過濾方式，但這種過濾方式存在如下的缺點或不足：①濾膜類型單一，過濾精度低;②堵塞快;③反洗周期短;④濾膜恢復難，經過一段時間后，懸浮物含量、粒徑中值大幅增大，給低滲透油田的有效開發帶來巨大困難。

　　三、發明內容

　　本實用新型的目的是提供一種污水雙膜錯流精細過濾裝置，采用模塊化雙膜錯流精細過濾結構及自動和手動控制，有效地克服或避免上述現有技術中存在的缺點或不足。

　　本實用新型所述的污水雙膜錯流精細過濾裝置，包括循環罐、提升泵組、雙膜組、反沖裝置、供氣裝置、化學清洗單元、傳感、采集及控制系統。所述循環罐順次與提升泵組、化學清洗泵單元、雙膜組、反沖裝置、供氣裝置通過連接管道相連接，上述各單元和組件與傳感、采集及控制系統相連接并受其控制。

　　其中，所述化學清洗單元包括由連接管道連接在一起的清洗泵和清洗藥劑罐。所述化學清洗單元下部與清洗泵相連接，頂部與雙膜組和循環罐相連接。所述雙膜組包括無機膜和有機膜，兩種膜為相互錯流式結構。所述提升泵組為雙泵并聯式安裝結構。

　　本實用新型與現有技術相比較具有如下優點：

　　1、采用雙膜錯流過濾處理系統，可根據處理水性一鍵切換完成最佳濾膜類型選擇，操作簡單;

　　2、采用模塊化結構，自動和手動控制，具有參數調節及優化功能;

　　3、采用兩個變頻控制的提升泵，分別為系統所需的高低兩級壓力，提供充足動力;

　　4、采用供氣裝置提供一定壓力的空氣流，通過自動化控制來實現對雙膜組的反沖洗動作，可實現單一氣、正向氣水混合、反向氣水混合、單一水反沖方式，速度快效率高，可實現長期運行;

　　5、化學清洗單元由清洗泵與清洗藥劑罐配合，實現堿性、中性及酸性多樣化清洗。
