申請日2010.06.02

　　公開(公告)日2011.03.23

　　IPC分類號C02F9/14; C02F3/34; C02F3/32; C02F3/28

　　摘要

　　本實用新型提供了復合厭氧和人工濕地組合處理農村生活污水處理系統，包括前端的復合厭氧反應池和后端的水平潛流人工濕地，其特征在于：復合厭氧反應池由多段復合厭氧處理單元串接構成，復合厭氧處理單元上部設有輕質濾料區、下部設有活性污泥區，水平潛流人工濕地下部設有填料層、上部設有覆土層。本實用新型的積極效果體現在：復合厭氧反應池將厭氧活性污泥法和生物膜法相結合，同時發揮厭氧生化反應和物理截留作用，有機污染物和懸浮固體去除效果好，可延長后續人工濕地使用壽命;人工濕地通過植物、微生物和填料的協同作用，主要用于去除氮、磷營養物質，出水水質好;多段復合厭氧和人工濕地組合處理工藝無動力消耗、操作簡單、管理方便。

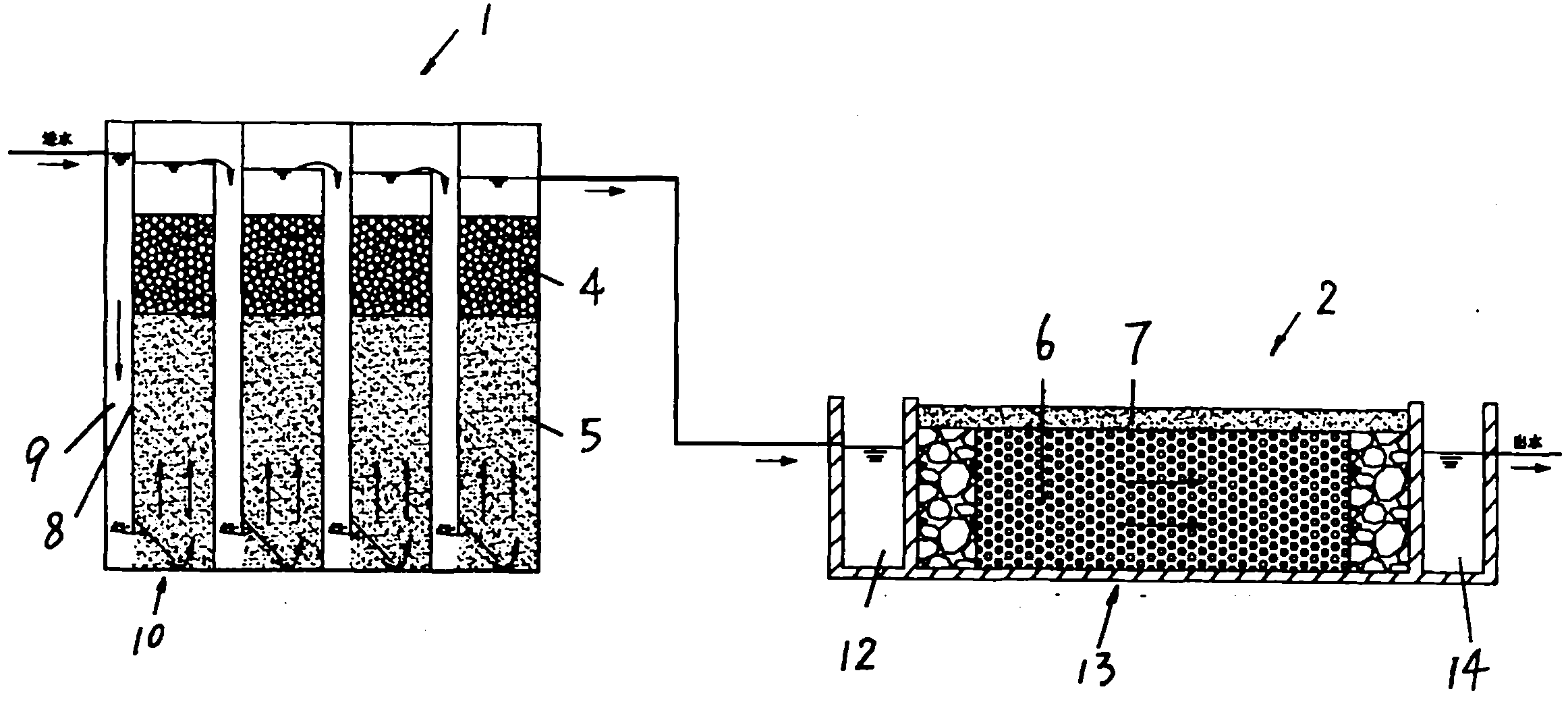

　　摘要附圖



　　權利要求書

　　1.一種復合厭氧和人工濕地組合處理農村生活污水處理系統，包括前端的復合厭氧反應池和后端的水平潛流人工濕地，其特征在于：復合厭氧反應池由多段復合厭氧處理單元串接構成，復合厭氧處理單元上部設有輕質濾料區、下部設有活性污泥區，水平潛流人工濕地下部設有填料層、上部設有覆土層。

　　2.根據權利要求1所述的一種復合厭氧和人工濕地組合處理農村生活污水處理系統，其特征在于：復合厭氧反應池由至少3段復合厭氧處理單元串接構成，復合厭氧處理單元設有進水端和出水端，靠近進水端一側設置與池壁平行的導流板，導流板將池體分為進水區和處理區，導流板下端設置開口，該開口連通進水區和處理區，活性污泥區設在處理區的下部，輕質濾料區設在處理區的上部。

　　3.根據權利要求2所述的一種復合厭氧和人工濕地組合處理農村生活污水處理系統，其特征在于：每一段復合厭氧處理單元高度≥2米，長寬比為1∶1，導流板下端向活性污泥區傾斜，傾角為45度，導流板底部距離池體底部高度小于10厘米，輕質濾料區設有輕質濾料，輕質濾料層高度≥0.3米，輕質濾料比重為16～20千克/立方米、粒徑為3.5～10毫米。

　　4.根據權利要求2所述的一種復合厭氧和人工濕地組合處理農村生活污水處理系統，其特征在于：水平潛流人工濕地前部為進水區、中部為處理區、后部為出水區，前部的進水區和最后一段復合厭氧處理單元的出水端連接，水平潛流人工濕地下部為填料層、上部為覆土層。

　　5.根據權利要求4所述的一種復合厭氧和人工濕地組合處理農村生活污水處理系統，其特征在于：水平潛流人工濕地長度為10～12米，長寬比為3～4∶1，進水區和出水區的長度為40～60厘米，進水區和出水區下部填料粒徑為50～80毫米，處理區下部填料粒徑為20～30毫米，進水區、處理區和出水區上均設有覆土層，覆土層厚度為20～30厘米，填料層的厚度為50～70厘米。

　　說明書

　　復合厭氧和人工濕地組合處理農村生活污水處理系統

　　技術領域

　　本實用新型涉及廢水處理技術領域，具體涉及一種復合厭氧和人工濕地組合處理農村生活污水處理系統。

　　背景技術：

　　我國“十一五”規劃提出了建設社會主義新農村的重大歷史任務，并明確了“生產發展、生活寬裕、鄉風文明、村容整潔、管理民主”的建設目標。農村生活污水肆意排放是造成農村環境污染、危害農村居民身心健康、影響農村經濟發展的重要因素。加強農村生活污水治理，是改善農村村容、村貌的基礎，是提高農村居民生活水平的前提，是社會主義新農村建設的重要內容。

　　就農村生活污水治理水平而言，我國農村生活污水治理工作尚處于起步階段，基礎比較薄弱，特別是經濟水平相對落后的農村，污水處理幾乎是空白，大量未經處理的生活污水隨意排放，嚴重污染了農村生態環境，直接威脅廣大農民群眾身體健康，制約了農村經濟的科學發展。

　　農村生活污水處理有別于城鎮污水處理：①農村生活污水面廣分散，排放隨意，收集處理困難;②農村經濟基礎薄弱，運行管理資金缺乏;③農村缺少專業技術人員，維護管理水平較低。農村地區的自身技術經濟條件和生活污水排放特點要求，農村生活污水處理必須在滿足污染物排放標準要求的前提下，選擇運行成本低廉、維護管理方便的處理技術。

　　但從我國農村生活污水處理現狀來看，我國尚缺少符合農村實際情況的生活污水適用處理工藝方法，很多工程是照搬或套用城鎮污水處理模式和技術方案，結果在實際運行中暴露出很多問題，并由此導致許多已建工程設施難以正常運行，這些問題主要表現在：①動力消耗大。例如，有些村鎮采用SBR、氧化溝、接觸氧化法等好氧技術處理生活污水，但其曝氣供氧過程所需的供電費用往往使農村無法承擔。②操作管理復雜。為保證處理效果，有些農村采用維護管理要求很高的好氧活性污泥法或化學加藥法，但由于缺少專業運行管理人員，很難保證正常運行。③處理效率低。為簡化農村生活污水處理流程，有時采用簡單的生物或生態處理法，但實際應用結果表明，其處理效果無法達到預期要求。基于上述情況，迫切需要結合農村自身情況，開發出符合農村實際要求的污水處理工藝。

　　實用新型內容：

　　本實用新型的一個目的在于提供一種處理效果好、運行費用低、維護管理方便的農村生活污水處理系統，重點解決傳統處理技術存在的污染物去除效率低、動力消耗大、操作管理復雜的問題，實現農村生活污水經濟有效處理的目的。

　　為了實現上述目的，本實用新型的技術方案是：一種復合厭氧和人工濕地組合處理農村生活污水處理系統，主要包括前端的復合厭氧反應池和后端的水平潛流人工濕地，其特征在于：復合厭氧反應池由多段復合厭氧處理單元串接構成，復合厭氧處理單元上部設有輕質濾料區、下部設有活性污泥區，水平潛流人工濕地下部設有填料層、上部設有覆土層。

　　本實用新型的積極效果體現在：多段復合厭氧反應池將厭氧活性污泥法和生物膜法相結合，同時發揮厭氧生化反應和物理截留作用，有機污染物和懸浮固體去除效果好，可延長后續人工濕地使用壽命;水平潛流人工濕地通過植物、微生物和填料的協同作用，主要用于去除氮、磷營養物質，同時可進一步去除有機污染物和懸浮固體，出水水質好;多段復合厭氧和人工濕地組合處理方法無動力消耗、管理方便、操作簡單，滿足農村生活污水處理需要。
