申請日2010.06.02
公開(公告)日2011.02.09
IPC分類號C02F1/46
摘要
本實用新型涉及一種電觸媒水處理裝置，它是由氫氣溶解裝置、通電觸媒槽和電源裝置構成，它的工作原理是將溶入氫的水與一種觸媒顆粒接觸，在微電場的作用下，將水中的紅銹、硝酸性氮元素等有害成分置換出來，使其濃度大大降低甚至部分成分被徹底去除，使處理后的生活污水達到排放標準和具有界面活性化，并使水具有無土栽培營養液功能，本實用新型的目的在于提供一種集氫處理、電化學水處理技術以及媒介質為一體的水處理裝置，它具有投資小、適用性強、維護和運行成本低等優勢，與傳統水處理工藝相比可節省大量的能源和費用。

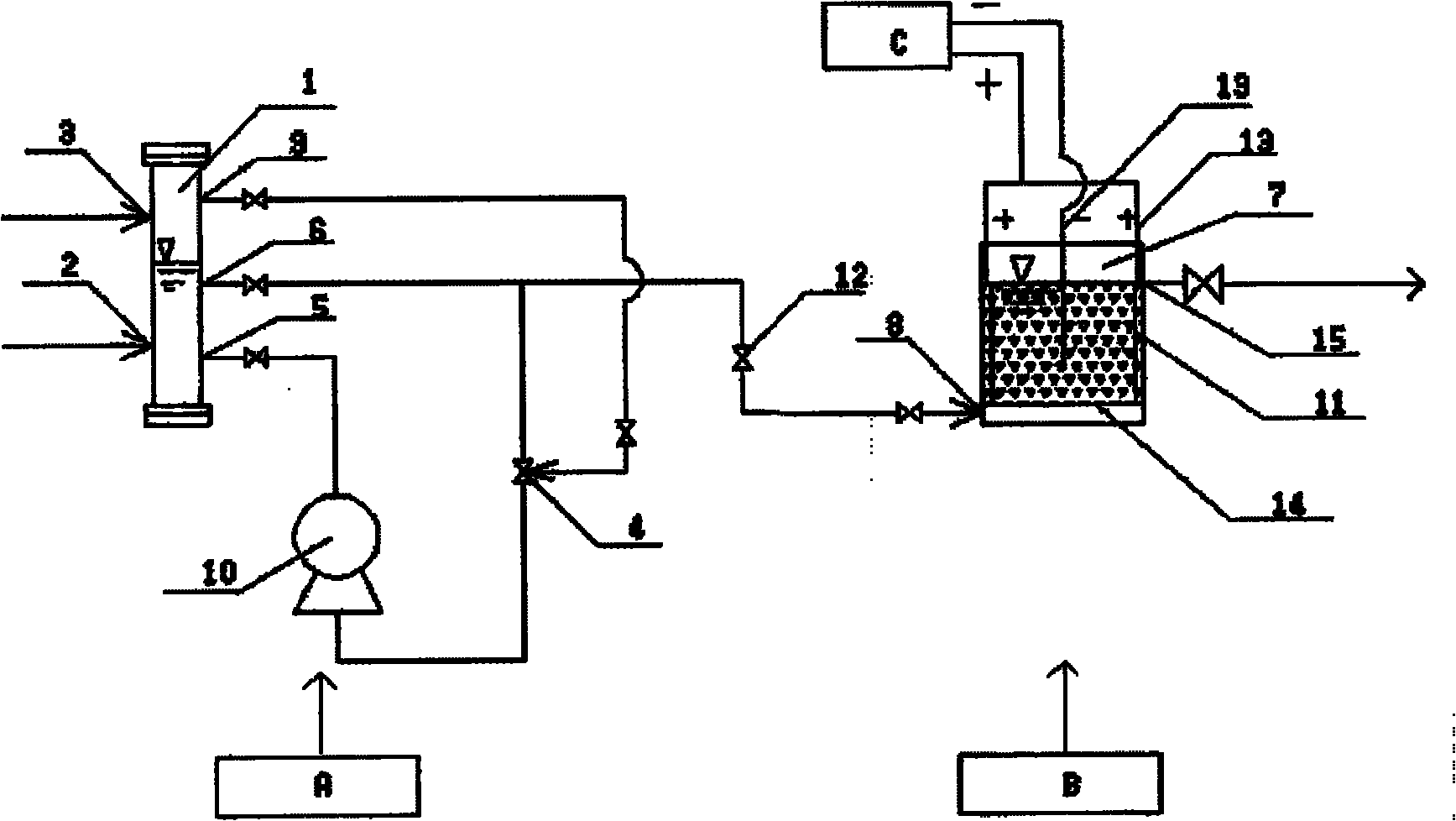

摘要附圖
權利要求書
1.一種電觸媒水處理裝置，它是由氫氣溶解裝置(A)、通電觸媒槽(B)和電源裝置(C)構成，其特征在于：所述的氫氣溶解裝置(A)的出水口(6)通過管道和閥門(12)和通電觸媒槽(B)中通電觸媒反應槽(7)的進水口(8)連接，電源裝置(C)中電源的正負極與通電觸媒槽(B)中電觸媒反應槽(7)內放置的兩個陰陽電極導電板(13)的正負極相連。
2.根據權利要求1所述的一種電觸媒水處理裝置，其特征在于：
所述的氫氣溶解裝置(A)中的氫氣溶解器(1)是一個密閉的容器，它的側壁的下端設有兩個進水口(2)和(5)，氫氣溶解器(1)的側壁的上端設有一個氫進口(3)和一個氫出口(9)，氫出口(9)通過輸氣管道和閥門(12)與控制閥(4)相連，經過控制閥(4)一路經循環泵(10)通過管道和閥門(12)和氫氣溶解器(1)的進水口(5)連接，另一路通過管道和閥門(12)與通電觸媒槽(B)中通電觸媒反應槽(7)的進水口(8)和氫氣溶解器(1)側壁的中部設有一出水口(6)連接;
所述的通電觸媒槽(B)中的電觸媒反應槽(7)是一個寬的槽，靠近通電觸媒反應槽(7)內壁兩側分別置入兩個陰陽電極的導電板(13)，距電觸媒反應槽(7)底部一定距離以及向上接近液面的一定距離設有塑料制帶微孔的隔篦(14)，將一定量的觸媒(11)填充到兩隔篦(14)之間，電觸媒反應槽(7)底部上方和隔篦(14)的下方之間有一進水口(8)，通電觸媒反應槽(7)的上部在隔篦(14)之上設有出水口(15)。
3.根據權利要求1或2所述的一種電觸媒水處理裝置，其特征在于：接在電源裝置(C)中電源上的兩個陰陽電極(13)板形成的電場，一般電壓要求控制在3-9V，其電壓的最佳控制值在7-9V。
說明書
一種電觸媒水處理裝置
技術領域：
本實用新型涉及一種電觸媒水處理裝置，屬于水處理技術領域。
背景技術：
隨著世界經濟和人類社會的不斷發展，人類賴以生存的自然環境受到了不同程度的污染，尤其是大氣和水資源污染尤為嚴重，如果不能夠引起人類的重視，不能夠采取有效地措施加以預防和治理，將嚴重威脅人類的生存和健康，尤其是城市水質污染和目前在中國還沒有引起社會普遍關注的農村畜牧業、養殖業糞便排放的污染，它們中硝酸性氮濃度較高，需氧元素含量較大，如果不能夠很好的加以預防和處理，不僅僅導致水質的污染而且會使空氣產生不同程度的污染。在供水方面，隨著人們生活水平的不斷提高，人們對飲水和工業用特殊用水也有了不同程度的要求。由于城市供水管網的老化和自來水廠采用氯進行消毒殺菌，氯與水、金屬作用產生紅銹和紅銹水，這是每一個城市都常見到的問題，長期飲用會影響人的身體健康，對工業生產也會帶來負面影響。然而目前的水處理裝置大都是產生紅銹后進行凈化，這起不到從根本上治理的效果，而且大量消耗材料，更換不及時會導致二次污染。
另外，在城市污水和畜牧、養殖業排污中降低硝酸性氮元素濃度方面大都采用電滲析法和離子交換法來處理。這些方法一是去除的幅度小，二是運行維護成本高，處理速度慢。
發明內容：
本實用新型涉及一種電觸媒水處理裝置能夠避免傳統的水處理裝置的缺點。該裝置將水通過加氫、特殊觸媒顆粒以及微電場的催化作用處理后，達到排放和使用標準。通過控制中間環節的各個因素，還可以使水具有新的功能性，包括易被人體吸收的功能水、具有去污和界面活性化的清潔用水、被處理的工業污水和畜牧業、養殖業污水，既可以保護環境不受污染又可以用于植物的液體肥，有利環保和循環經濟。此項技術可以初步成為一種新型的循環經濟鏈條中的一環，減少目前污水給人類和自然環境帶來的危害，提高蔬菜和農作物的產量和綠色程度，為農業生產節省大量的土地使用面積，帶動相關產業的發展，解決就業問題。
本發明的目的在于避免現有技術中的不足之處，提供一種集氫處理、電化學水處理技術以及媒介質為一體的水處理裝置，具體地說是一種電觸媒水處理裝置。
本實用新型涉及一種電觸媒水處理裝置，它的工作原理是將充分溶入氫的水通過一種由稀有天然礦物質與鈦白粉經特殊工藝燒制而成的觸媒顆粒，在微電場的作用下，將水中的紅銹、硝酸性氮元素等有害成分置換出來，使其濃度大大降低甚至部分成分被徹底去除，使處理后的水達到排放和使用標準，并使水具有新的功能性。
本實用新型涉及一種電觸媒水處理裝置，它的電化學處理機理為二氧化鈦吸收紫外線電磁波形成負價電子，剝離價電子后形成帶正電的空穴。負價電子的還原能力可將水中的氧還原成氫氧根，在加氫條件下，還可形成三氫二氧陰離子�？昭ǖ难趸芰蓪⑺兴s質的酸離子析出。
本實用新型涉及一種電觸媒水處理裝置。本實用新型的結構由三部分構成，它們分別是氫氣溶解裝置(A)、通電觸媒槽(B)和電源裝置(C)。氫氣溶解裝置(A)由氫氣溶解器(1)、循環泵(10)、控制閥(4)、閥門(12)和管道構成的;通電觸媒槽(B)是由通電觸媒反應槽(7)、陰陽電極(13)、帶有微孔的隔篦(14)、觸媒(11)、閥門(12)和管道構成。氫氣溶解裝置(A)和通電觸媒槽(B)通過管道和閥門(12)連接。
所述的氫氣溶解裝置(A)中的氫氣溶解器(1)是一個密閉的容器，它的側壁的下端設有兩個進水口(2)和(5)，進水口(2)通過輸水管通入經過前期預處理的水;氫氣溶解器(1)的側壁的上端設有一個氫進口(3)和一個氫出口(9)，氫進口(3)通過輸氣管通入氫，將氫溶于氫氣溶解器(1)中的水中，氫出口(9)通過輸氣管道和閥門(12)與控制閥(4)相連，經過控制閥(4)一路經循環泵(10)通過管道和閥門(12)和氫氣溶解器(1)的進水口(5)連接，另一路通過管道和閥門(12)與通電觸媒槽(B)中通電觸媒反應槽(7)的進水口(8)和氫氣溶解器(1)側壁的中部設有一出水口(6)連接，氫氣溶解器(1)側壁的中部設有一出水口(6)，它通過管道和閥門(12)與通電觸媒反應槽(7)的進水口(8)相連;
所述的通電觸媒槽(B)中的電觸媒反應槽(7)是一個寬槽，靠近通電觸媒反應槽(7)內壁兩側分別置入兩個陰陽電極的導電板(13)，陰陽電極的導電板(13)的正負極與電源裝置(C)中電源的正負極相連，距電觸媒反應槽(7)底部一定距離以及向上接近液面有一定距離的地方設有塑料制帶微孔的隔篦(14)，將一定量的特殊觸媒(11)填充到兩隔篦(14)之間，觸媒(11)是將一種能放射紅外電磁波的稀有天然礦物質與鈦白粉在高溫?zé)o氧狀態下燒制成3-4mm的顆粒，電觸媒反應槽(7)底部上方和隔篦(14)的下方之間有一進水口(8)，其通入經過氫氣溶解裝置(A)處理后的水，在水流沖擊和水壓作用下，顆粒狀觸媒(11)懸浮在水中，與水充分接觸，在兩個陰陽電極板(13)之間微電場的作用下，水中以硝酸性氮元素為主的有害物質被置換出來，并吸附在觸媒(11)顆粒上，通電觸媒反應槽(7)的上部在隔篦(14)之上設有出水口(15)，經過電觸媒反應槽(7)高度處理后的水從出水口(15)排出。
本實用新型所述的電觸媒水處理裝置，它可以通過控制氫的流量和溶解程度、觸媒的多少、微電場的強弱等環節，可以得到新的功能水。
綜合對照分析，本實用新型與其它的傳統去除色素(紅銹)和降低硝酸性氮元素的方法相比較具有以下幾大優點：
1、原水經過電觸媒水處理裝置的高度處理，可以從根本上去除紅銹和色素，并有效降低硝酸性氮元素含量，滿足用戶的用水需求，使工業污水和畜牧養殖業污水達到排放標準。
2、本實用新型采用氫氣溶解裝置和通電觸媒反應槽裝置，第一個是氫氣溶解裝置，不排放有害雜質;第二個通電觸媒槽中的反應槽內采用特殊觸媒和微電場，反應置換出的有害物質完全吸附在觸媒顆粒上，不會對環境造成二次污染。
3、本實用新型通過控制溶氫水流速、觸媒顆粒填充量以及微電場強度，可將部分工業污水和城市生活污水、畜牧養殖業污水處理為有利于排放，甚至可進一步轉化為一種具有新的界面活性化用途的功能水和液體植物營養液，對環境保護和水資源循環利用極為有利。
4、本實用新型一種電觸媒水處理裝置可使被處理后的水充當無土栽培營養液，有利對有限土地資源的合理利用，產生循環經濟。
5、采用本實用新型具有投資小、適用性強、維護和運行成本低的優勢，它是一種環境友好技術，能量效率高，可以與其它處理方法結合使用，與傳統水處理工藝相比可節省大量的能源和費用。
