申請日2014.01.09

　　公開(公告)日2014.04.23

　　IPC分類號B01D36/04

　　摘要

　　本發明公開了一種瓦楞斜板沉淀纖維絨轉盤過濾污水處理一體機，其特征在于，在左箱體的內部上端設有多組瓦楞斜板，在多組瓦楞斜板的上方設有出水槽，刮泥車設在左箱體的底部，在左箱體的底部一側設有積泥槽，在右箱體的內部通過支架支撐有纖維絨轉盤過濾機，在纖維絨轉盤過濾機的多組纖維絨盤片上分別設有反沖洗吸嘴，通過以上設置，用本發明處理污水，經過瓦楞斜板將污物雜質迅速沉淀吸附后，脫落入池底，再通過纖維絨轉盤濾機進一步除去水中懸浮物，從而污水處理達到水質過濾處理標準。

　　權利要求書

　　1.瓦楞斜板沉淀纖維絨轉盤過濾污水處理一體機，其特征在于：在左箱體的內部上端設有多組瓦楞斜板，在多組瓦楞斜板的上方設有出水槽，刮泥車設在左箱體的底部，在左箱體的底部一側設有積泥槽，進水口設在左箱體的外側底部，在右箱體的內部通過支架支撐有纖維絨轉盤過濾機，在纖維絨轉盤過濾機的多組纖維絨盤片上分別設有反沖洗吸嘴，吸泥支架管設在右箱體的底部，出水口設在右箱體的外側底部。

　　2.根據權利要求1所述的瓦楞斜板沉淀纖維絨轉盤過濾污水處理一體機，其特征在于：所述出水槽將左箱體和右箱體連接貫通。

　　3.根據權利要求1所述的瓦楞斜板沉淀纖維絨轉盤過濾污水處理一體機，其特征在于：所述瓦楞斜板2由多塊可調瓦楞斜板組成。

　　說明書

　　瓦楞斜板沉淀纖維絨轉盤過濾污水處理一體機

　　技術領域

　　本發明涉及一種連續沉淀過濾的一種污水凈化設備，具體說是一種瓦楞斜板沉淀纖維絨轉盤過濾污水處理一體機。

　　技術背景

　　目前，污水凈化相關設施普遍采用斜管或平直斜板，污物雜質沉淀在斜管或平直斜板上后，再通過另設砂濾、膜濾設施來凈化污水。其上述結構，使用壽命短。維修頻率高，占地面積大。造價運行費用高，污水處理效果不理想等缺陷。

　　發明內容

　　為了克服上述缺點。本發明提供一種瓦楞斜板沉淀纖維絨轉盤過濾污水處理一體機。

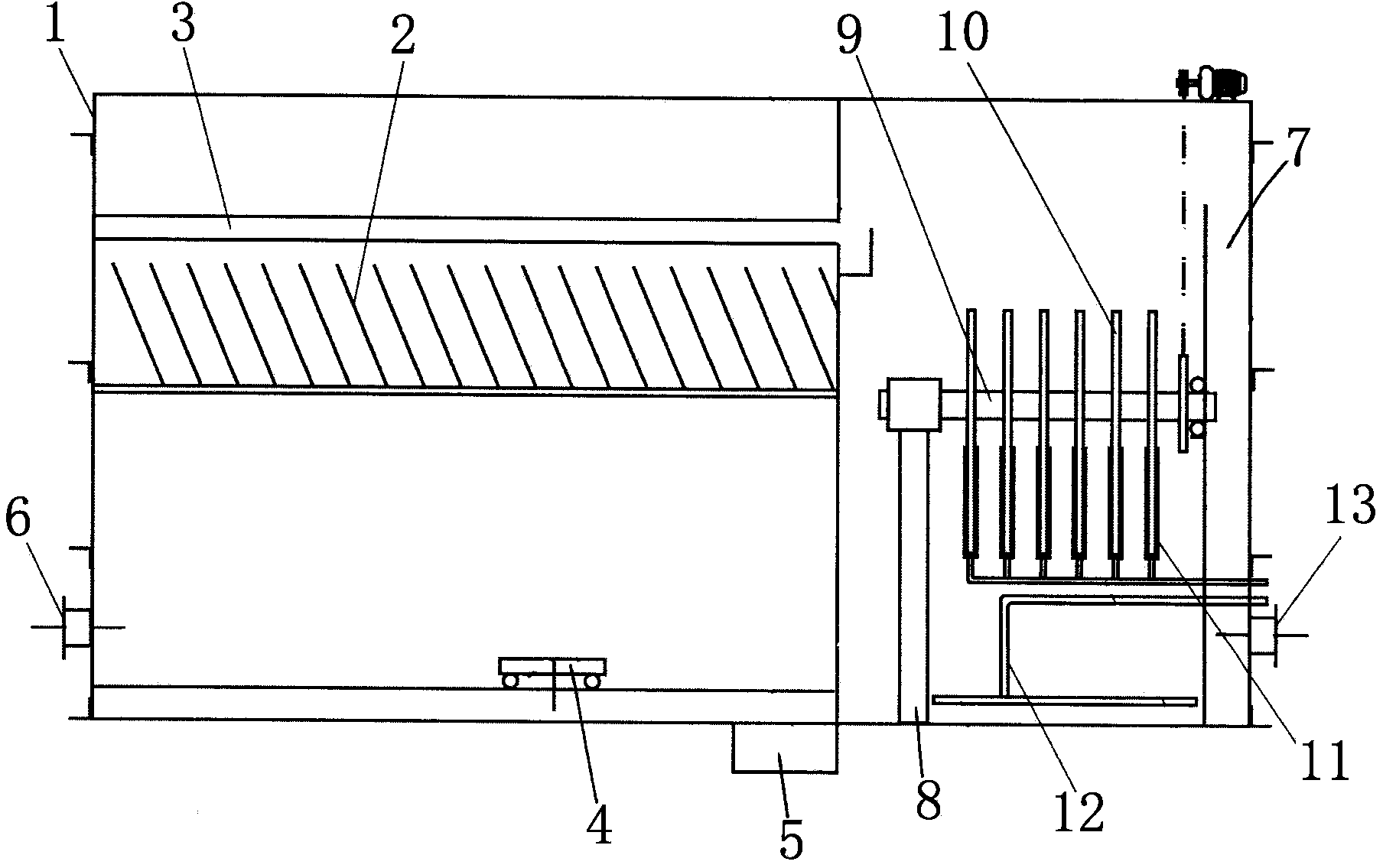

　　為了實現上述目的，本發明在左箱體的內部上端設有多組瓦楞斜板，在多組瓦楞斜板的上方設有出水槽，刮泥車設在左箱體的底部，在左箱體的底部一側設有積泥槽，進水口設在左箱體的外側底部，在右箱體的內部通過支架支撐有纖維絨轉盤過濾機，在纖維絨轉盤過濾機的多組纖維絨盤片上分別設有反沖洗吸嘴，吸泥支架管設在右箱體的底部，出水口設在右箱體的外側底部。所述出水槽將左箱體和右箱體連接貫通。所述瓦楞斜板由多塊可調瓦楞斜板組成。

　　通過以上設置，用本發明處理污水，經過瓦楞斜板將污物雜質迅速沉淀吸附后，脫落入池底，再通過纖維絨轉盤濾機進一步除去水中懸浮物，從而污水處理達到水質過濾處理標準。
