申請日2010.06.01

　　公開(公告)日2011.02.02

　　IPC分類號C02F11/12

　　摘要

　　本實用新型公開了一種污泥干燥機軸承座，屬于干燥設備零部件技術領域，包括座體和座罩配合式密封安裝連接，座體中間為安裝軸承的軸承孔，座體由軸承孔外圍筑起的前后對應的擋板和擋板之間的若干連接板組成，座體和座罩、之間形成空腔，座罩一側設有一進液口和一出液口，本實用新型改變了現有設備的不足，通過加設座罩后，使座罩與座體之間形成一個相通的空間，加上連接板的設置，使兩個連接板、擋板之間形成一定空間的儲液槽，該座罩與擋板、連接板之間形成相通的空間是用于灌流冷卻液或水的，從而來降低軸承座表面的溫度，使軸承座使用壽命延長，本實用新型還增大了進液口和出液口的口徑，有利于水也冷卻液輸入輸出更加流暢。

　　摘要附圖



　　權利要求書

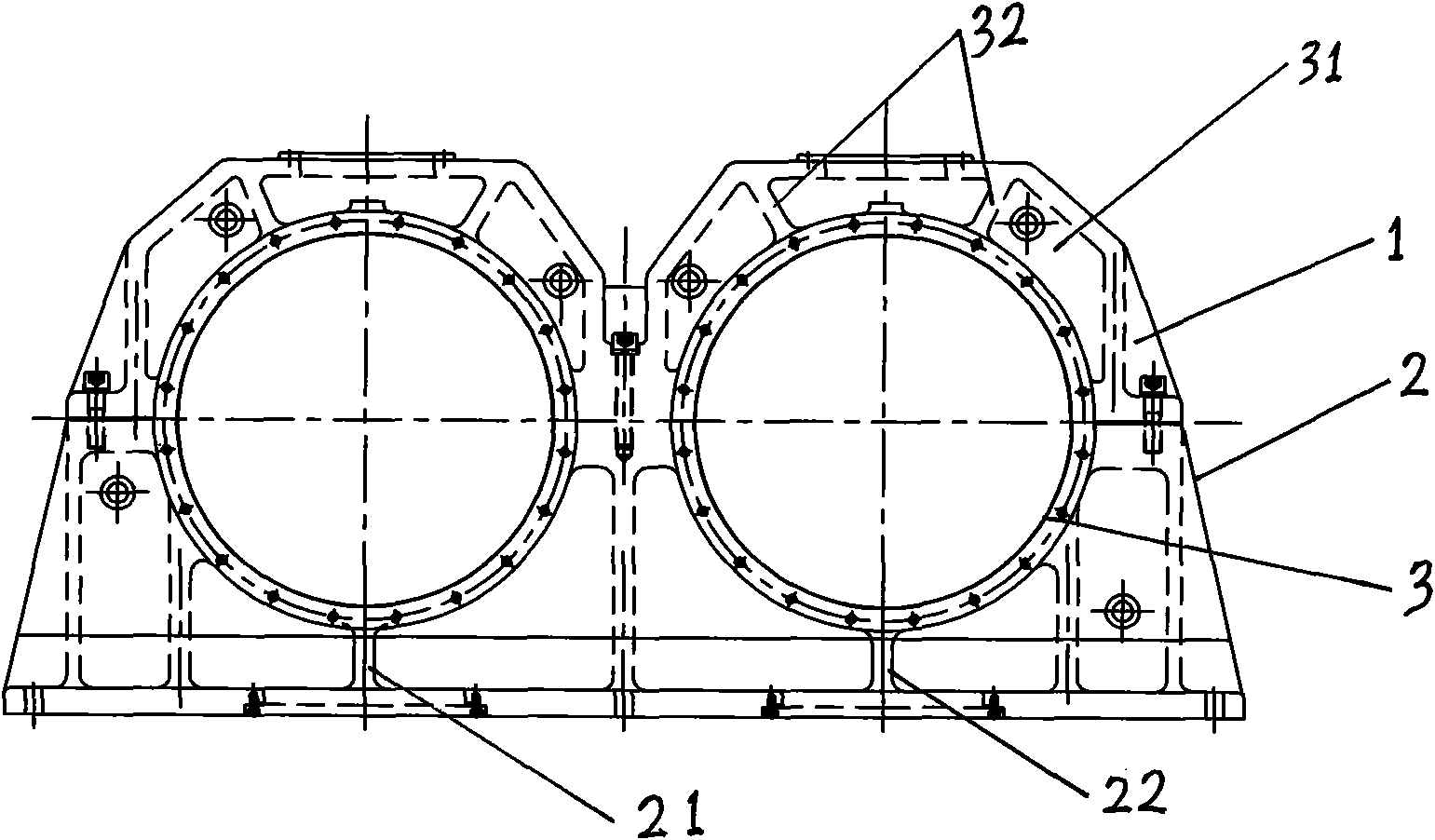

　　1.一種污泥干燥機軸承座，其特征在于：包括座體(1)和座罩(2)配合式密封安裝連接，座體(1)中間為安裝軸承的軸承孔(3)，座體(1)由軸承孔(3)外圍筑起的前后對應的檔板(31)和檔板(31)之間的若干連接板(32)組成，座體(1)和座罩(2)之間形成空腔，座罩(2)一側設有一進液口(21)和一出液口(22)。

　　2.根據權利要求1所述的一種污泥干燥機軸承座，其特征在于：所述各塊連接板(32)的高度與檔板(31)邊緣相平，各連接板(32)中間開設有凹槽。

　　3.根據權利要求1所述的一種污泥干燥機軸承座，其特征在于：所述各塊連接板(32)低于檔板(31)邊緣高度2～50mm。

　　4.根據權利要求1所述的一種污泥干燥機軸承座，其特征在于：所述單個軸承座中的連接板(32)的數量為8～30個。

　　說明書

　　污泥干燥機軸承座

　　技術領域

　　本實用新型公開了一種污泥干燥機軸承座，屬于干燥設備零部件技術領域。

　　背景技術

　　隨著我國社會經濟和城市的發展，城市污水的產生量在不斷增加。利用污泥干燥機處理已成為普遍采用的手段，也隨著使用過程中對設備的不斷改進，例如加大設備主機的中的熱交換能力，換熱效率提高到98%以上，使現有設備日處理量已能達到八十多噸。由于設備長期高速運轉，主機中主軸的高速運轉使軸承座1’內溫度增高，導長期受高溫影響，會使軸承座使用壽命縮短，現有技術采用的日常保養手段為加二硫化鉬或類似的潤滑油，但是，由于此類潤滑油濃度高，流動性差，一般的注油孔2’很難注入，導致需設備停止運行時才能加油。

　　實用新型內容

　　本實用新型針對現有技術的不足，目的在于提出一種結構簡單，不影響設備正常工作，并且延長了其使用壽命的污泥干燥機軸承座。

　　為實現本實用新型目的，采用以下技術方案：一種污泥干燥機軸承座，其特征在于：包括座體和座罩配合式密封安裝連接，座體中間為安裝軸承的軸承孔，座體由軸承孔外圍筑起的前后對應的檔板和檔板之間的若干連接板組成，座體和座罩、之間形成空腔，座罩一側設有一進液口和一出液口。

　　本實用新型對其技術方案的進一步限定為：

　　所述各塊連接板的高度與檔板邊緣相平，各連接板中間開設有凹槽。

　　所述各塊連接板低于座體邊緣高度2～50mm。

　　所述單個軸承座中的檔連接板的數量為8～30個。

　　本實用新型改變了現有設備的不足，現有設備正常運行時，軸承座內溫度較高，日常保養時需加二硫化鉬或類似的潤滑油。由于此類潤滑油濃度高，流動性差，一般的注油孔很難注入，導致需設備停止運行時才能加油。影響設備日處理量，并且因軸承座維護的開機停機次數越多，越浪費電能，也影響整機的使用壽命。本實用新型通過加設座罩后，使座罩與座體之間形成一個相通的空間，加上檔板連接板的設置，使兩個連接板、檔板之間形成一定空間的儲液槽，該座罩與檔板、連接板之間形成相通的空間是用于灌流冷卻液或水的，從而來降低軸承座表面的溫度，使軸承座使用壽命延長，本實用新型還增大了進液口和出液口的口徑，有利于水也冷卻液輸入輸出更加流暢。
