申請日2014.01.09
公開(公告)日2014.05.07
IPC分類號C02F9/10
摘要

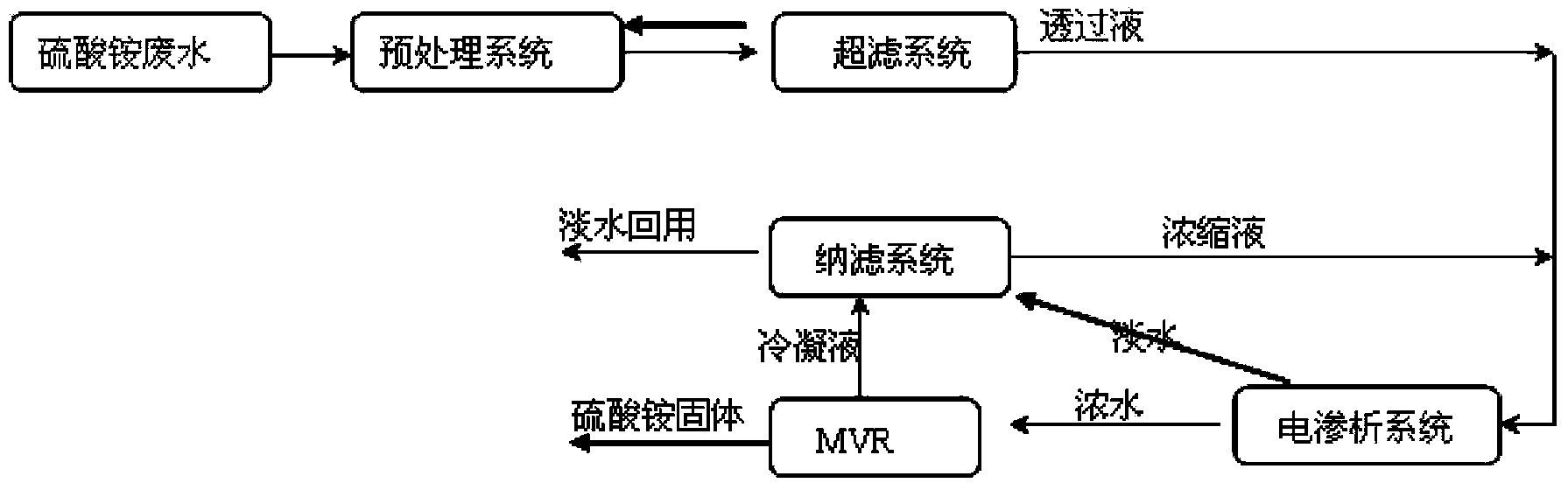

本發明提供了一種稀土皂化硫酸銨廢水資源化方法，它對所述硫酸銨廢水進行(1)混凝反應+沉淀池”組合的預處理;(2)超濾系統;(3)電滲析系統，經過電滲析系統處理后的濃水進入步驟(4)，淡水則進入步驟(5)處理;(4)MVR系統，經過MVR系統處理后的濃鹽水結晶后變?yōu)楣腆w鹽，固體鹽作為復合肥原料或作為副產品外售，蒸發冷凝水直接回用作稀土皂化工藝中的硫酸浸提的工藝用水;(5)用納濾系統對步驟(3)中電滲析的淡水進行處理，納濾系統透過液作為工藝用水，濃縮液則進返回步驟(3)加入到電滲析進水中。本發明能夠?qū)ο⊥亮蛩徜@廢水進行綜合處理，不僅能不造成環境負擔，而且使其能夠被資源化利用。
權利要求書
1. 稀土皂化硫酸銨廢水資源化方法，其特征在于它對所述硫酸銨廢水進行步驟(1)的處理：采用“混凝反應+沉淀池”組合的預處理工藝對所述硫酸銨廢水進行處理，沉淀池上清液懸浮固體(SS)和硬度滿足超濾系統進水要求，沉淀上清液進入步驟(2)的處理;
(2)、用超濾系統進行處理，去除廢水中的懸浮物、機械雜質、膠體，超濾透過液進入步驟(3)的處理;
(3)、用電滲析系統進行處理，經過電滲析系統處理后的濃水進入步驟(4)，淡水則進入步驟(5)處理;
(4)、用機械可壓縮式再蒸發(MVR)系統進行處理，經過MVR系統處理后的濃鹽水結晶后變?yōu)楣腆w鹽，固體鹽作為復合肥原料或作為副產品外售，蒸發冷凝水直接回用作稀土皂化工藝中的硫酸浸提的工藝用水;
(5)、用納濾系統對步驟(3)中電滲析的淡水進行處理，納濾系統透過液作為廠區工藝用水，濃縮液則進返回步驟(3)加入到電滲析進水中。
2.如權利要求1所述的稀土皂化硫酸銨廢水資源化方法，其特征在于在步驟(1)中，通過加藥混凝反應沉淀去除剩余大部分鈣離子、鎂離子，同時降低廢水PH值至5以下，減少后續酸的消耗，鈣離子、鎂離子去除率在95%以上，鍶離子去除率在95%以上;經過步驟(1)處理后的水質參數為：懸浮物低于10mg/L，Ca2+低于20mg/L。
3.如權利要求1所述的稀土皂化硫酸銨廢水資源化方法，其特征在于在步驟(2)中，超濾的回收率控制在95%以上，對懸浮固體總量的去除率達到99%以上。
4.如權利要求1所述的稀土冶煉硫酸銨廢水濃縮方法，其特征在于在步驟(3)中，電滲析濃水硫酸銨濃度達到20%(質量百分比)以上的濃度，而淡水低于0.5%的濃度。
5.如權利要求1所述的稀土皂化硫酸銨廢水資源化方法，其特征在于在步驟(5)中，納濾系統的透過液控制TDS低于100mg/l。
6.如權利要求1所述的稀土皂化硫酸銨廢水資源化方法，其特征在于步驟(4)的冷凝水還用作所述冷凝的循環冷卻水。
7.如權利要求1所述的稀土皂化硫酸銨廢水資源化方法，其特征在于步驟(1)沉淀后的污泥經帶式壓濾機壓濾后去垃圾填埋場填埋。
8.如權利要求1所述的稀土皂化硫酸銨廢水資源化方法，其特征在于超濾膜采用材質為高分子材料的中空纖維，其表面活化層致密，支撐層為海綿狀網絡結構。
9.如權利要求1所述的稀土皂化硫酸銨廢水資源化方法，其特征在于納濾系統采用的膜組件為卷式膜組件，膜材料選自聚酰胺、聚砜、聚醚砜。
說明書
稀土皂化硫酸銨廢水資源化方法
技術領域
本發明涉及一種稀土冶煉硫酸銨廢水處理技術。
背景技術
稀土作為一種戰略資源，一直受到世界許多國家的高度重視。我國的稀土產業雖然在整個國民經濟中所占比重非常小，年產值在10億美元以內，但因其特有的戰略地位，受到了各級政府部門的高度重視，尤其是近10年來，隨著稀土產品在多項應用領域的發展，國家對稀土產業的關注與重視程度也日益增加，多次出臺產業政策，一方面促進稀土產業的整體結構優化，另一方面促進稀土工業的發展。稀土冶煉，是稀土分離中的主要方法，在稀土產業鏈中占據著承上啟下的位置，是稀土從原礦到應用之間不可缺少的一個環節，在過去10多年間， 我國稀土冶煉工藝發展很快，全國已建成的各類稀土冶煉企業近百家，是國內稀土產業中發展最快的一項，因此，發展稀土冶煉行業節能減排和水資源回用的清潔生產技術具有相當重要的意義。
稀土冶煉過程中在對硫酸稀土進行皂化時產生大量硫酸銨廢水。硫酸銨廢水呈弱酸性，水量較大，主要污染物為稀土顆粒懸浮物、氨氮以及硫酸根離子。
稀土是不可再生的重要戰略資源，在國民經濟各部門中的應用日益廣泛。經過多年發展，我國稀土產業規模不斷擴大，但稀土行業發展中仍存在非法開采、產能過剩、生態環境破壞和資源浪費等問題，嚴重影響了行業的健康發展。統計數據顯示，目前，我國的稀土儲量占全球36%，產量則占世界97%。由于過度開發，我國的稀土資源儲量下降迅速，稀土生產過程中的環境污染問題日益突出。以氨氮為例，稀土行業每年產生的廢水量達2000多萬噸，其中氨氮含量300～10000mg/L，超出國家排放標準十幾倍至上百倍。由于沒有針對稀土工業特點的污染物排放標準，長期以來，稀土工業企業污染物排放管理和建設項目的環境影響評價、設計和竣工驗收等，只能執行綜合類污染物排放標準，稀土行業生產過程中排放的特征污染物始終未能得到有效控制。
據查，國外目前對稀土冶煉氨氮廢水處理尚無理想的處理方法，低濃度氨氮廢水一般用一些生物法或者化學沉淀法，曾有報到荷蘭某廠用活性污泥的方法處理氨氮廢水，但處理設備過于龐大。
國內稀土硫酸銨廢水的處理歷來是污水處理的重點和難點，隨氨氮廢水的種類、氨氮含量的不同主要有物理化學法、化學法、生物法等多種處理工藝方法。對于稀土及冶金行業產生的氨氮廢水目前尚無理想的處理工藝。行業中對低濃度和高濃度硫酸銨廢水常見的幾種處理方式如下：
1、低濃度硫酸銨廢水處理方法
對于低濃度廢水的處理方法有生化處理工藝、沸石離子交換法、低溫催化氧化法等。
1)生化處理工藝
該工藝?yán)蒙锞鷮⒂袡C(jī)氮轉化為氨氮，再通過硝化與反硝化將硝態氮還原成氣態氮從水中逸出，從而達到脫氮的目的。要求廢水中氨氮不能超過200mg/L。
2)沸石離子交換法
采用天然沸石做吸收劑吸附氨氮，對氨氮的去除率只有50%。由于該法適合于低濃度(<50mg/L)的氨氮廢水，對高濃度的稀土氨氮廢水的處理不適用，可以作為一種輔助方法考慮使用。
3)納濾膜法濃縮處理
近年來納濾海水淡化技術對低濃度硫酸銨廢水進行膜法濃縮處理得到大量工藝用純凈水并回收濃度為5.5%～6%的硫酸銨濃縮液，濃縮液可用于回收硫酸銨。硫酸銨是最難處理的無機工業廢水之一，該技術不僅可用于硫酸銨廢水的處理，還可廣泛用于其他無機工業廢水的處理及回用。
但該系統只能處理低濃度的硫酸銨廢水。該納濾海水淡化技術存在預處理工藝復雜，采用多級納濾膜濃縮，因而系統龐大投資高。同時運行壓力高，導致運行成本高。由于氯根濃度高，對材料耐腐蝕要求高，一般采用雙相鋼，存在設備腐蝕嚴重等弊端。另外透過液的硫酸銨濃度高(約100mg/l)，由于濃縮倍數低，濃縮液硫酸銨濃度(約5%～6%)低，導致后續蒸發系統處理量大，蒸發系統的投資和運行成本高。而且在化工廠運行的案例是失敗的。
2、高濃度氨氮廢水處理方法
對高濃度廢水的治理可以采用蒸發濃縮法、堿性蒸氨法和化學沉淀法等。
1)蒸發濃縮法
中性或酸性廢水直接蒸發濃縮回收按鹽，工藝簡單，廢水可以回用實現“零排放”，對各類氨氮廢水均適用，但設備投資大，運行能耗高。
2)堿性蒸氨法
包括蒸汽吹脫法和空氣吹脫法，其機理是高濃度氨氮在堿性條件下轉變?yōu)橛坞x氨，被氣體由液相吹到氣相而分離的方法。蒸汽吹脫法氨氮去除效率高，可以回收氨水加以利用，氨水濃度可以到10%～16%，蒸汽消耗約250～300kg/m3�？諝獯得摲ㄏ鄬�(duì)比較經濟，操作方便，但氨氮去除效率比前者低，尤其是高濃度的氨氮廢水不能夠一次吹脫達到排放標準。該工藝在北方地區冬季需保溫廠房，增加了一次性投資。適用于生產中需要氨水的工藝，可部分回用，但裝置較大，能耗也高，投資也高，而且存在蒸發后的高濃度母液需要處理，存在高含鹽、高氨氮和高COD等問題。
3)化學沉淀法
該法是上世紀90年代出現的處理氨氮廢水(<50mg/L)的新方法，利用NH4+和Mg2+，PO43-在適當?shù)膒H值下可以生成MgNH4PO4沉淀而去除氨氮，該法對氨氮的去除率可達98%以上，得到的MgNH4PO4是一種長效緩釋復合肥，肥效利用率高，對作物無傷害，可做堆肥和花園土壤、也可以作為結構制品的阻燃劑或做耐火磚等。處理后的水偏堿性，可用于酸性廢水的中和、尾氣噴淋吸收等�；瘜W(xué)沉淀法由于其采用的原料磷酸、氧化鎂或氫氧化鎂成本較高，而其最終的產品磷酸銨鎂價格低，目前尚不適于工業應用。
綜合以上結果，目前國內外稀土冶煉皂化硫酸銨廢水處理諸工藝所采用的方法歸納起來主要有以下幾種，即化學法、離子交換法、蒸餾濃縮法以及膜技術處理法。雖然前三種方法在處理稀土冶煉方面起到了較好的作用，但仍不同程度地存在結構復雜、投資較大、占地較多、運行費用高，能耗大，不易維修、操作，污水凈化效果差，只處理到達標排放，水等資源不能回收不能達到最終處理等不足之處。
發明內容
本發明所要解決的技術問題是提供一種稀土皂化硫酸銨廢水資源化方法，能夠?qū)ο⊥亮蛩徜@廢水進行綜合處理，不僅能不造成環境負擔，而且使其能夠被資源化利用。為此，本發明采用以下技術方案：
稀土皂化硫酸銨廢水資源化方法，其特征在于它對所述硫酸銨廢水進行步驟(1)的處理：采用“混凝反應+沉淀池”組合的預處理工藝對所述硫酸銨廢水進行處理，沉淀池上清液懸浮固體(SS)和硬度滿足超濾系統進水要求，沉淀上清液進入步驟(2)的處理;
(2)、用超濾系統進行處理，去除廢水中的懸浮物、機械雜質、膠體，超濾透過液進入步驟(3)的處理;
(3)、用電滲析系統進行處理，經過電滲析系統處理后的濃水進入步驟(4)，淡水則進入步驟(5)處理;
(4)、用機械可壓縮式再蒸發(MVR)系統進行處理，經過MVR系統處理后的濃鹽水結晶后變?yōu)楣腆w鹽，固體鹽作為復合肥原料或作為副產品外售，蒸發冷凝水直接回用作稀土皂化工藝中的硫酸浸提的工藝用水;
(5)、用納濾系統對步驟(3)中電滲析的淡水進行處理，納濾系統透過液作為廠區工藝用水，濃縮液則進返回步驟(3)加入到電滲析進水中。
在采用上述技術方案的基礎上，本發明還可采用以下進一步的技術方案：
在步驟(1)中，通過加藥混凝反應沉淀去除剩余大部分鈣離子、鎂離子，同時降低廢水PH值至5以下，減少后續酸的消耗，鈣離子、鎂離子去除率在95%以上，鍶離子去除率在95%以上;經過步驟(1)處理后的水質參數為：懸浮物低于10mg/L，Ca2+低于20mg/L。
在步驟(2)中，超濾的回收率控制在95%以上，對懸浮固體總量的去除率達到99%以上。
在步驟(3)中，電滲析濃水硫酸銨濃度達到20%(質量百分比)以上的濃度，而淡水低于0.5%的濃度。
在步驟(5)中，納濾系統的透過液控制TDS低于100mg/l。
步驟(4)的冷凝水還用作所述冷凝的循環冷卻水。
步驟(1)沉淀后的污泥經帶式壓濾機壓濾后去垃圾填埋場填埋。
超濾膜采用材質為高分子材料的中空纖維，其表面活化層致密，支撐層為海綿狀網絡結構。
納濾系統采用的膜組件為卷式膜組件，膜材料選自聚酰胺、聚砜、聚醚砜。
由于采用上述技術方案，本發明工藝提出了一種稀土皂化硫酸銨廢水濃縮方法，其既可以適用于高濃度稀土皂化硫酸銨廢水又可適用于低濃度稀土皂化硫酸銨廢水，其具有以下技術效果：
(1)、創新采用“預處理+膜集成技術+MVR”技術處理稀土冶煉廢水，將最終透過液回用于生產中，利用預處理去除硬度和懸浮物，利用超濾、電滲析、納濾膜、MVR各自的特點，對冶煉廢水進行濃縮脫鹽處理，廢水中鹽分轉變?yōu)楣腆w結晶，淡水可作為純水回用;
(2)、回收廢水、硫酸銨，循環利用水資源，降低生產成本;
(3)、采用電滲析對冶煉廢水進行適當脫鹽濃縮，經過電滲析膜濃縮后，廢水中鹽含量提高4倍以上，有效降低進入MVR蒸發器的水量，極大的降低運行成本，使得其濃水能夠被回收固體鹽，淡水可回用于工藝中，成本效率高，無污染;
(4)、開發“混凝沉淀+沉淀池”預處理技術直接處理稀土冶煉廢水，預處理除去廢水中去除鈣、鎂離子，同時去除部分懸浮物和有機物，防止膜的污染和堵塞，使得廢水在后續膜集成處理中更加高效、穩定;
(5)、采用納濾工藝濃縮電滲析處理后的廢水，淡水則回到車間回用，減少稀土冶煉總耗水量，濃水回電滲析，真正實現零排放;
(6)、利用MVR蒸發系統，徹底將鹽分轉變?yōu)楣腆w，作為工業鹽使用，產生經濟效益，且極大地減少了廢水排放量，且蒸發冷凝水可以重復處理，最終水變?yōu)楣に囉盟兀瑴p少稀土冶煉總耗水用。
(7)、創新地將膜集成技術之間匹配，膜集成技術與硫酸銨回收，實現在達到較高的硫酸銨、水回收率的前提下，最終較經濟的實現工業化生產運行，為企業創造效益，降低生產運行成本，提高稀土冶煉企業的市場競爭力。
